Гидроциклон

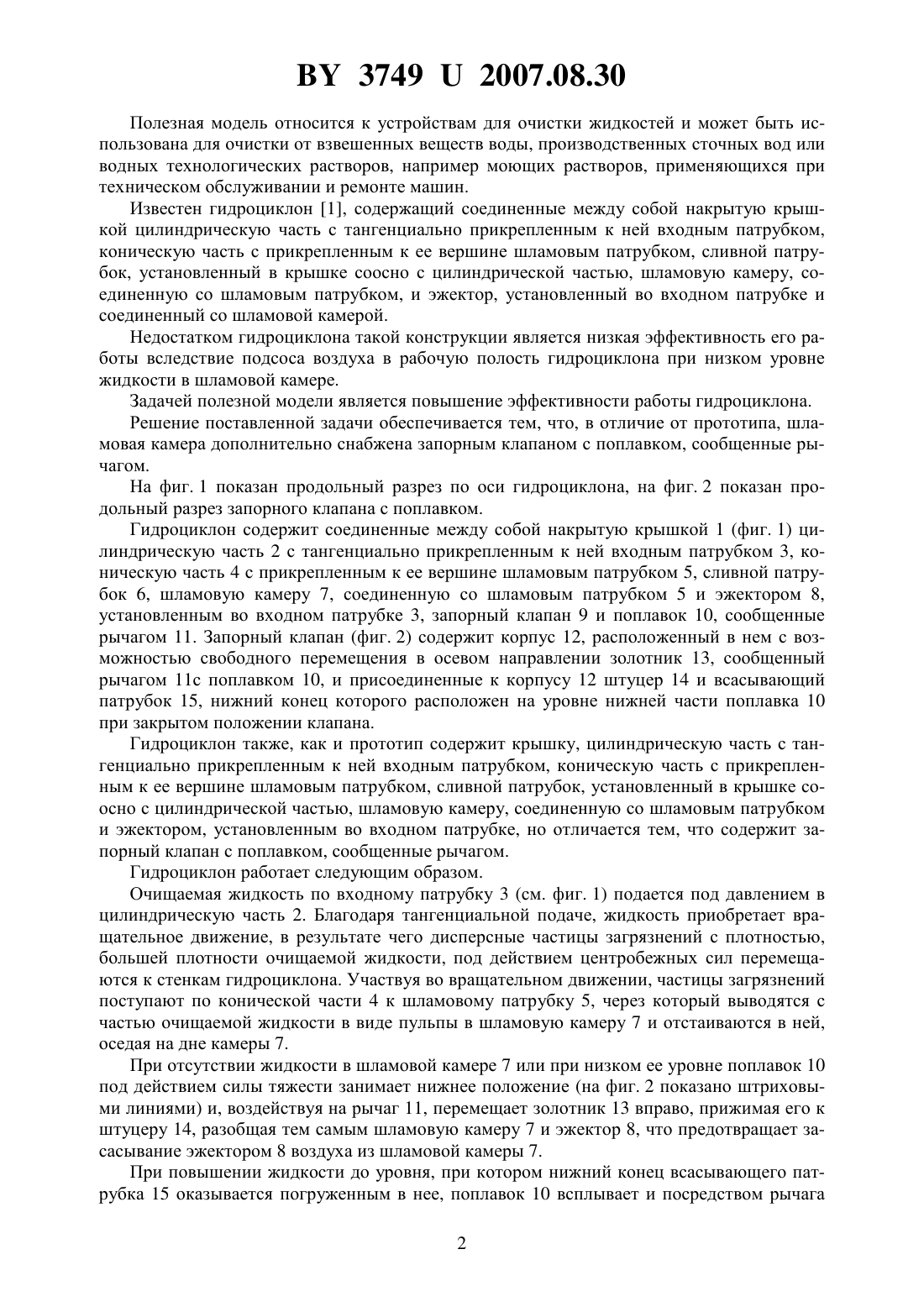

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Казаков Андрей Леонидович Пашкевич Александр Викторович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Гидроциклон, содержащий крышку, цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком, коническую часть с прикрепленным к ее вершине шламовым патрубком, сливной патрубок, установленный в крышке соосно с цилиндрической частью, шламовую камеру, соединенную со шламовым патрубком, эжектор, установленный на входном патрубке и соединенный со шламовой камерой, отличающийся тем,что шламовая камера снабжена запорным клапаном с поплавком, сообщенные рычагом. 37492007.08.30 Полезная модель относится к устройствам для очистки жидкостей и может быть использована для очистки от взвешенных веществ воды, производственных сточных вод или водных технологических растворов, например моющих растворов, применяющихся при техническом обслуживании и ремонте машин. Известен гидроциклон 1, содержащий соединенные между собой накрытую крышкой цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком,коническую часть с прикрепленным к ее вершине шламовым патрубком, сливной патрубок, установленный в крышке соосно с цилиндрической частью, шламовую камеру, соединенную со шламовым патрубком, и эжектор, установленный во входном патрубке и соединенный со шламовой камерой. Недостатком гидроциклона такой конструкции является низкая эффективность его работы вследствие подсоса воздуха в рабочую полость гидроциклона при низком уровне жидкости в шламовой камере. Задачей полезной модели является повышение эффективности работы гидроциклона. Решение поставленной задачи обеспечивается тем, что, в отличие от прототипа, шламовая камера дополнительно снабжена запорным клапаном с поплавком, сообщенные рычагом. На фиг. 1 показан продольный разрез по оси гидроциклона, на фиг. 2 показан продольный разрез запорного клапана с поплавком. Гидроциклон содержит соединенные между собой накрытую крышкой 1 (фиг. 1) цилиндрическую часть 2 с тангенциально прикрепленным к ней входным патрубком 3, коническую часть 4 с прикрепленным к ее вершине шламовым патрубком 5, сливной патрубок 6, шламовую камеру 7, соединенную со шламовым патрубком 5 и эжектором 8,установленным во входном патрубке 3, запорный клапан 9 и поплавок 10, сообщенные рычагом 11. Запорный клапан (фиг. 2) содержит корпус 12, расположенный в нем с возможностью свободного перемещения в осевом направлении золотник 13, сообщенный рычагом 11 с поплавком 10, и присоединенные к корпусу 12 штуцер 14 и всасывающий патрубок 15, нижний конец которого расположен на уровне нижней части поплавка 10 при закрытом положении клапана. Гидроциклон также, как и прототип содержит крышку, цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком, коническую часть с прикрепленным к ее вершине шламовым патрубком, сливной патрубок, установленный в крышке соосно с цилиндрической частью, шламовую камеру, соединенную со шламовым патрубком и эжектором, установленным во входном патрубке, но отличается тем, что содержит запорный клапан с поплавком, сообщенные рычагом. Гидроциклон работает следующим образом. Очищаемая жидкость по входному патрубку 3 (см. фиг. 1) подается под давлением в цилиндрическую часть 2. Благодаря тангенциальной подаче, жидкость приобретает вращательное движение, в результате чего дисперсные частицы загрязнений с плотностью,большей плотности очищаемой жидкости, под действием центробежных сил перемещаются к стенкам гидроциклона. Участвуя во вращательном движении, частицы загрязнений поступают по конической части 4 к шламовому патрубку 5, через который выводятся с частью очищаемой жидкости в виде пульпы в шламовую камеру 7 и отстаиваются в ней,оседая на дне камеры 7. При отсутствии жидкости в шламовой камере 7 или при низком ее уровне поплавок 10 под действием силы тяжести занимает нижнее положение (на фиг. 2 показано штриховыми линиями) и, воздействуя на рычаг 11, перемещает золотник 13 вправо, прижимая его к штуцеру 14, разобщая тем самым шламовую камеру 7 и эжектор 8, что предотвращает засасывание эжектором 8 воздуха из шламовой камеры 7. При повышении жидкости до уровня, при котором нижний конец всасывающего патрубка 15 оказывается погруженным в нее, поплавок 10 всплывает и посредством рычага 2 37492007.08.30 11 перемещает золотник 13 влево, сообщая штуцер 14 с всасывающим патрубком 15 (на фиг. 2 показано основными линиями). При этом жидкость из шламовой камеры 7 начинает засасываться эжектором 8 и поступает на повторную очистку. Преимущество предлагаемой конструкции состоит в повышении эффективности работы гидроциклона. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
