Нож роторной косилки
Номер патента: U 5809
Опубликовано: 30.12.2009
Авторы: Рубец Сергей Григорьевич, Шаршунов Вячеслав Алексеевич, Мажугин Евгений Иванович
Текст

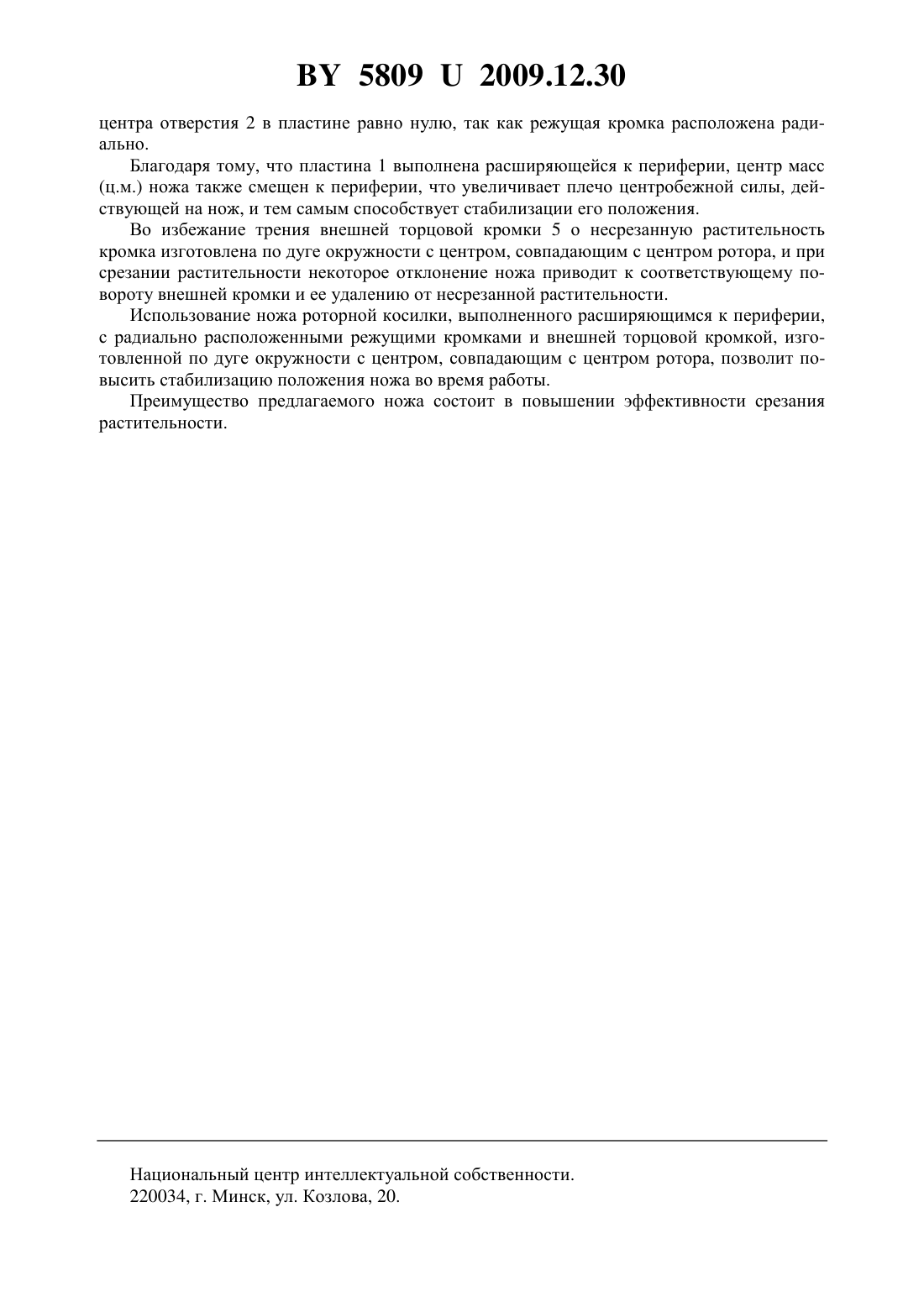

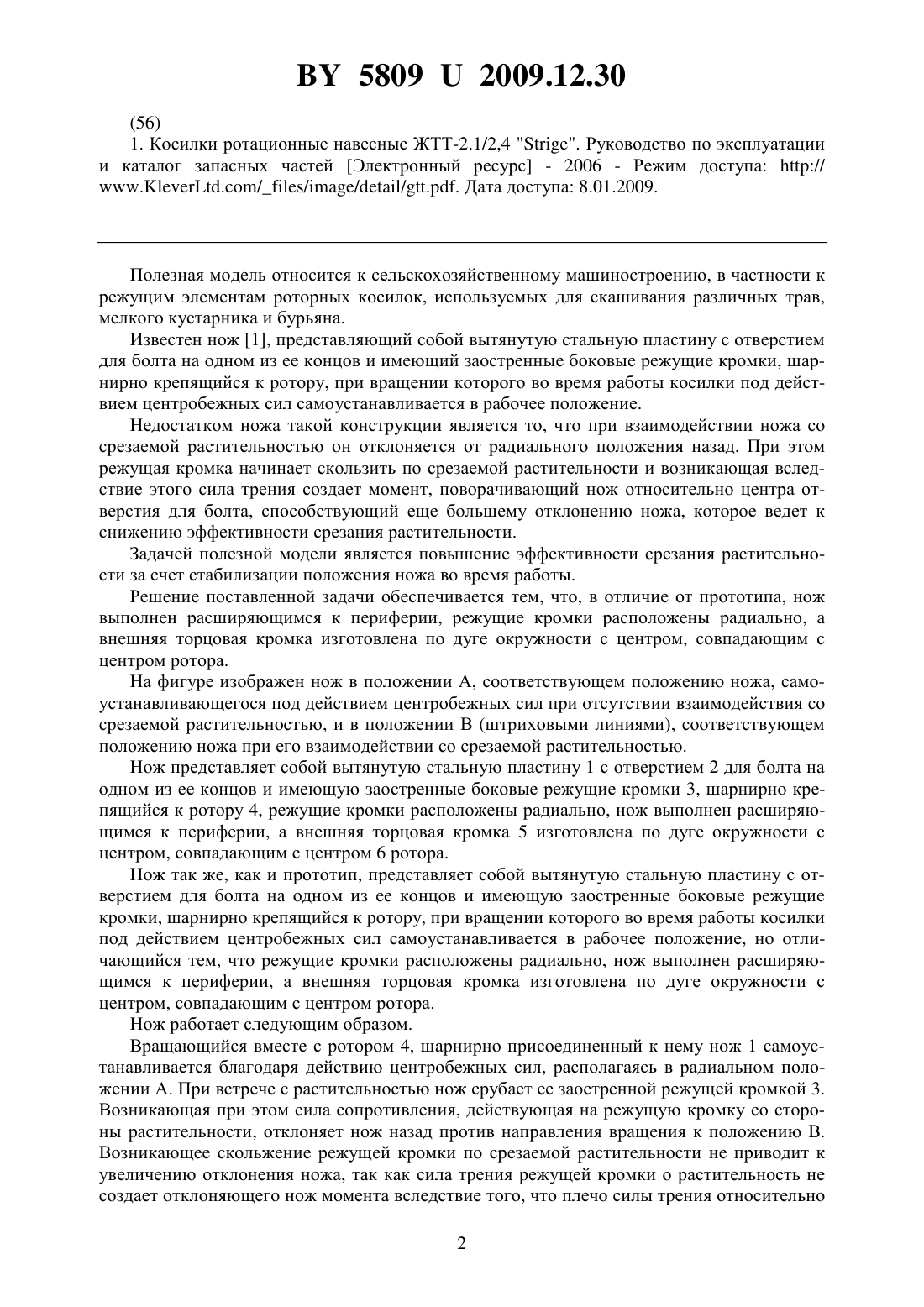

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Шаршунов Вячеслав Алексеевич Мажугин Евгений Иванович Рубец Сергей Григорьевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) 1. Нож роторной косилки, представляющий собой вытянутую стальную пластину с отверстием для болта на одном из ее концов и имеющую заостренные боковые режущие кромки, шарнирно крепящийся к ротору, при вращении которого во время работы косилки под действием центробежных сил самоустанавливается в рабочее положение, отличающийся тем, что режущие кромки расположены радиально. 2. Нож роторной косилки по п. 1, отличающийся тем, что он выполнен расширяющимся к периферии. 3. Нож роторной косилки по п. 1, отличающийся тем, что внешняя торцовая кромка изготовлена по дуге окружности с центром, совпадающим с центром ротора.(56) 1. Косилки ротационные навесные ЖТТ-2.1/2,4 . Руководство по эксплуатации и каталог запасных частей Электронный ресурс - 2006 - Режим доступа // Полезная модель относится к сельскохозяйственному машиностроению, в частности к режущим элементам роторных косилок, используемых для скашивания различных трав,мелкого кустарника и бурьяна. Известен нож 1, представляющий собой вытянутую стальную пластину с отверстием для болта на одном из ее концов и имеющий заостренные боковые режущие кромки, шарнирно крепящийся к ротору, при вращении которого во время работы косилки под действием центробежных сил самоустанавливается в рабочее положение. Недостатком ножа такой конструкции является то, что при взаимодействии ножа со срезаемой растительностью он отклоняется от радиального положения назад. При этом режущая кромка начинает скользить по срезаемой растительности и возникающая вследствие этого сила трения создает момент, поворачивающий нож относительно центра отверстия для болта, способствующий еще большему отклонению ножа, которое ведет к снижению эффективности срезания растительности. Задачей полезной модели является повышение эффективности срезания растительности за счет стабилизации положения ножа во время работы. Решение поставленной задачи обеспечивается тем, что, в отличие от прототипа, нож выполнен расширяющимся к периферии, режущие кромки расположены радиально, а внешняя торцовая кромка изготовлена по дуге окружности с центром, совпадающим с центром ротора. На фигуре изображен нож в положении А, соответствующем положению ножа, самоустанавливающегося под действием центробежных сил при отсутствии взаимодействия со срезаемой растительностью, и в положении В (штриховыми линиями), соответствующем положению ножа при его взаимодействии со срезаемой растительностью. Нож представляет собой вытянутую стальную пластину 1 с отверстием 2 для болта на одном из ее концов и имеющую заостренные боковые режущие кромки 3, шарнирно крепящийся к ротору 4, режущие кромки расположены радиально, нож выполнен расширяющимся к периферии, а внешняя торцовая кромка 5 изготовлена по дуге окружности с центром, совпадающим с центром 6 ротора. Нож так же, как и прототип, представляет собой вытянутую стальную пластину с отверстием для болта на одном из ее концов и имеющую заостренные боковые режущие кромки, шарнирно крепящийся к ротору, при вращении которого во время работы косилки под действием центробежных сил самоустанавливается в рабочее положение, но отличающийся тем, что режущие кромки расположены радиально, нож выполнен расширяющимся к периферии, а внешняя торцовая кромка изготовлена по дуге окружности с центром, совпадающим с центром ротора. Нож работает следующим образом. Вращающийся вместе с ротором 4, шарнирно присоединенный к нему нож 1 самоустанавливается благодаря действию центробежных сил, располагаясь в радиальном положении А. При встрече с растительностью нож срубает ее заостренной режущей кромкой 3. Возникающая при этом сила сопротивления, действующая на режущую кромку со стороны растительности, отклоняет нож назад против направления вращения к положению В. Возникающее скольжение режущей кромки по срезаемой растительности не приводит к увеличению отклонения ножа, так как сила трения режущей кромки о растительность не создает отклоняющего нож момента вследствие того, что плечо силы трения относительно 2 58092009.12.30 центра отверстия 2 в пластине равно нулю, так как режущая кромка расположена радиально. Благодаря тому, что пластина 1 выполнена расширяющейся к периферии, центр масс(ц.м.) ножа также смещен к периферии, что увеличивает плечо центробежной силы, действующей на нож, и тем самым способствует стабилизации его положения. Во избежание трения внешней торцовой кромки 5 о несрезанную растительность кромка изготовлена по дуге окружности с центром, совпадающим с центром ротора, и при срезании растительности некоторое отклонение ножа приводит к соответствующему повороту внешней кромки и ее удалению от несрезанной растительности. Использование ножа роторной косилки, выполненного расширяющимся к периферии,с радиально расположенными режущими кромками и внешней торцовой кромкой, изготовленной по дуге окружности с центром, совпадающим с центром ротора, позволит повысить стабилизацию положения ножа во время работы. Преимущество предлагаемого ножа состоит в повышении эффективности срезания растительности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: A01D 34/01
