Электромагнитный аппарат

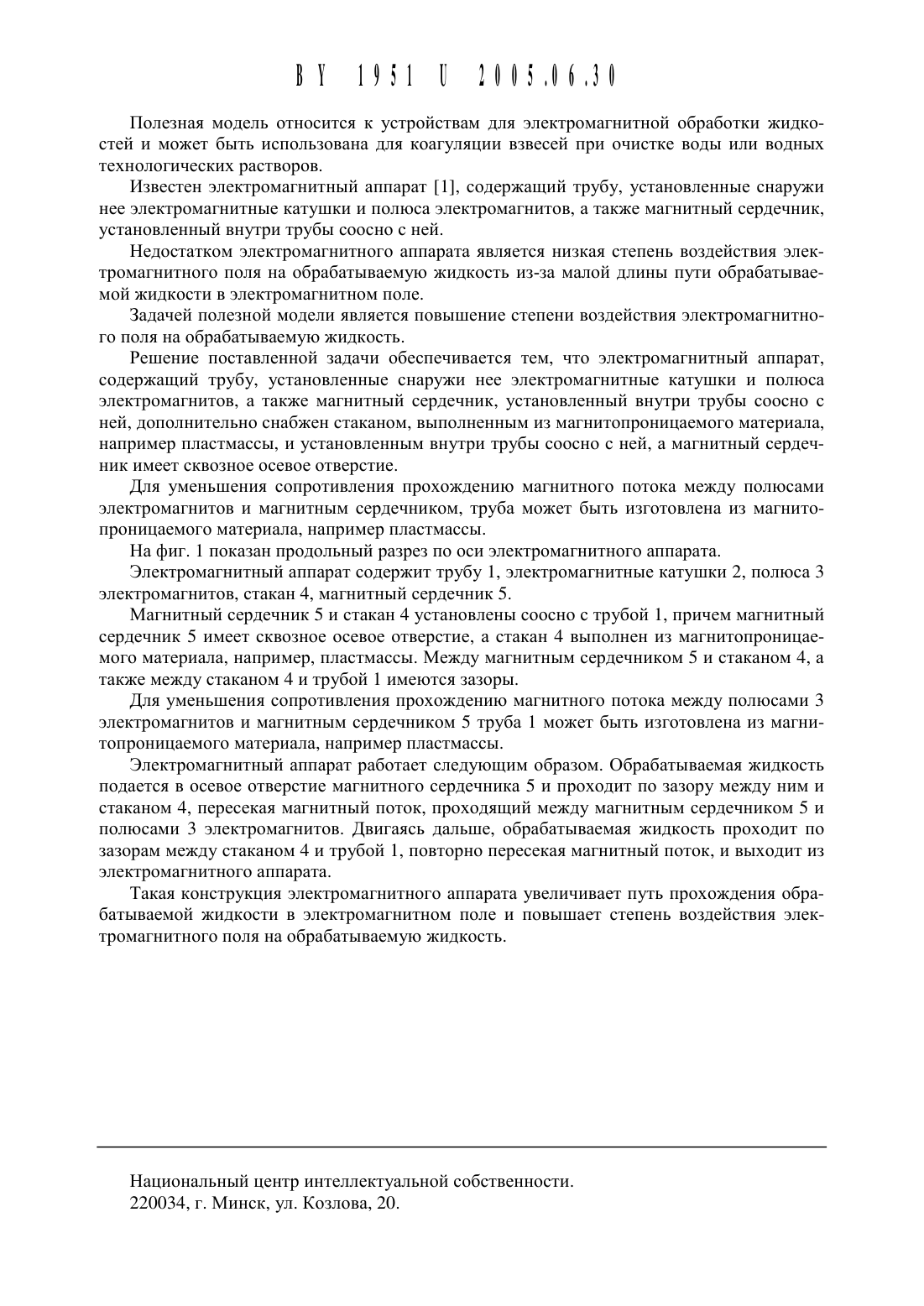

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ( 12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(72) Авторы Мажугин Евгений Иванович Казаков Андрей Леонидович (ВУ)(73) Патентообладатель Белорусская государственная сельскохозяйственная ака демия (ВУ)(71) Заявитель Белорусская государственная сельскохозяйственная ака демия (ВУ)1. Электромагнитный аппарат, содержащий трубу, установленные снаружи нее электромагнитные катушки и полюса электромагнитов, а также магнитный сердечник, установленнь 1 й внутри трубы соосно с ней, отличающийся тем, что дополнительно снабжен стаканом, выполненным из магнитопроницаемого материала, например пластмассы и установленным внутри трубы соосно с ней, а магнитный сердечник имеет сквозное осевоеотверстие. 2. Электромагнитный аппарат по п. 1 отличающийся тем, что труба выполнена изПолезная Модель относится К устройствам для электромагнитной обработки жидкостей И может быть использована для коагуляции взвесей при очистке воды или водных технологических растворов.Известен электромагнитный аппарат 1, содержащий трубу, установленные снаружи нее электромагнитные катушки и полюса электромагнитов, а также магнитный сердечник,установленный внутри трубы соосно с ней.Недостатком электромагнитного аппарата является низкая степень воздействия электромагнитного поля на обрабатываемую жидкость из-за малой длины пути обрабать 1 ваемой жидкости в электромагнитном поле.Задачей полезной модели является повышение степени воздействия электромагнитного поля на обрабатываемую жидкость.Решение поставленной задачи обеспечивается тем, что электромагнитный аппарат,содержащий трубу, установленные снаружи нее электромагнитные катушки и полюса электромагнитов, а также магнитный сердечник, установленный внутри трубы соосно с ней, дополнительно снабжен стаканом, выполненным из магнитопроницаемого материала,например пластмассы, и установленным внутри трубы соосно с ней, а магнитный сердечник имеет сквозное осевое отверстие.Для уменьшения сопротивления прохождению магнитного потока между полюсами электромагнитов и магнитным сердечником, труба может быть изготовлена из магнитопроницаемого материала, например пластмассы.На фиг. 1 показан продольный разрез по оси электромагнитного аппарата.Электромагнитный аппарат содержит трубу 1, электромагнитные катушки 2, полюса 3 электромагнитов, стакан 4, магнитный сердечник 5.Магнитный сердечник 5 и стакан 4 установлены соосно с трубой 1, причем магнитный сердечник 5 имеет сквозное осевое отверстие, а стакан 4 выполнен из магнитопроницаемого материала, например, пластмассы. Между магнитным сердечником 5 и стаканом 4, а также между стаканом 4 и трубой 1 имеются зазоры.Для уменьшения сопротивления прохождению магнитного потока между полюсами 3 электромагнитов и магнитным сердечником 5 труба 1 может быть изготовлена из магнитопроницаемого материала, например пластмассы.Электромагнитный аппарат работает следующим образом. Обрабатываемая жидкость подается в осевое отверстие магнитного сердечника 5 и проходит по зазору между ним и стаканом 4, пересекая магнитный поток, проходящий между магнитным сердечником 5 и полюсами 3 электромагнитов. Двигаясь дальше, обрабатываемая жидкость проходит по зазорам между стаканом 4 и трубой 1, повторно пересекая магнитный поток, и выходит из электромагнитного аппарата.Такая конструкция электромагнитного аппарата увеличивает путь прохождения обрабатываемой жидкости в электромагнитном поле и повышает степень воздействия электромагнитного поля на обрабатываемую жидкость.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
