Гидроциклон

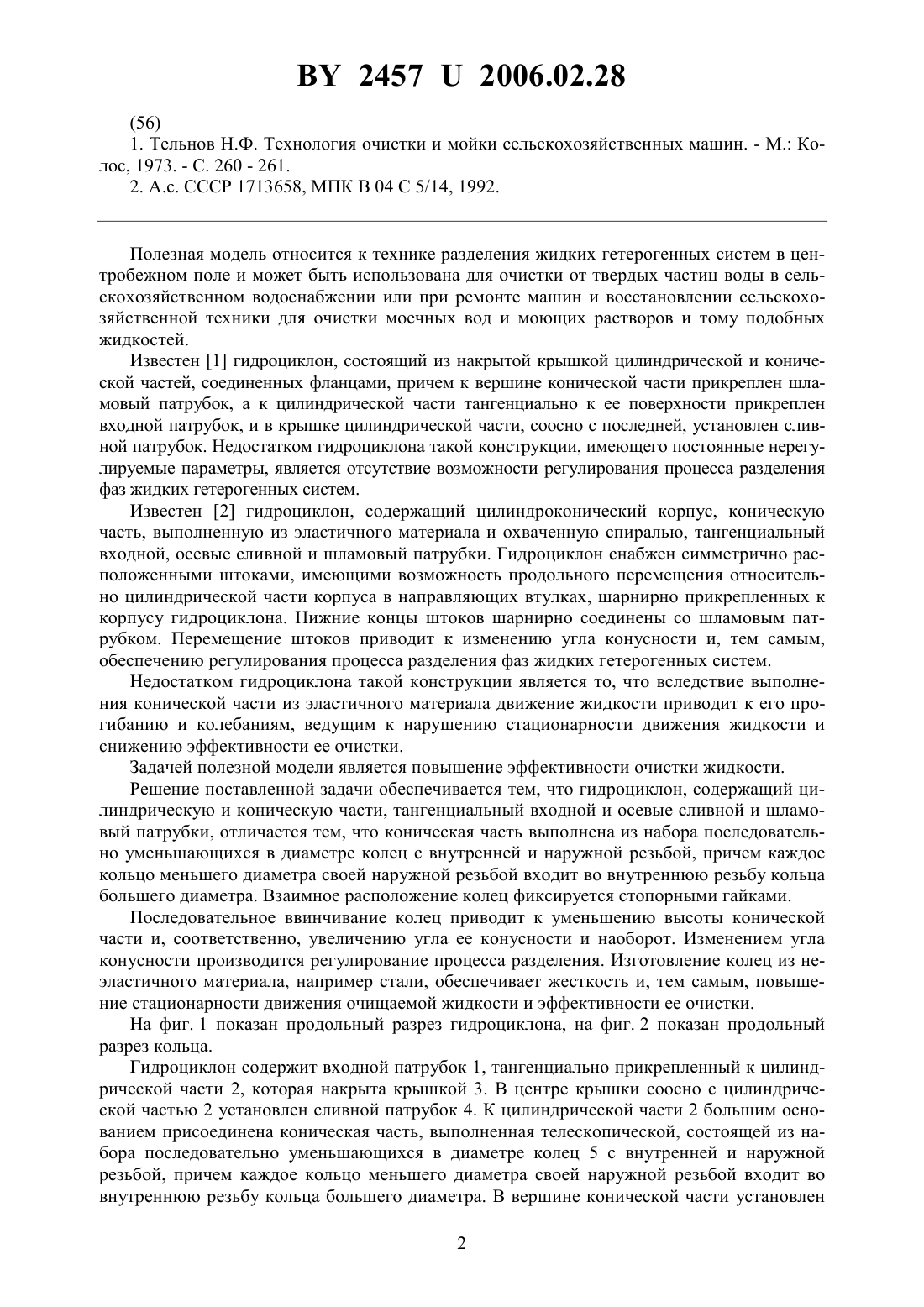

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Карташевич Анатолий Николаевич Казаков Андрей Леонидович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) 1. Гидроциклон, содержащий цилиндрическую и коническую части, тангенциальный входной и осевые сливной и шламовый патрубки, отличающийся тем, что коническая часть выполнена из набора последовательно уменьшающихся в диаметре колец с внутренней и наружной резьбой, причем каждое кольцо меньшего диаметра своей наружной резьбой входит во внутреннюю резьбу кольца большего диаметра. 2. Гидроциклон по п. 1, отличающийся тем, что взаимное расположение колец фиксируется стопорными гайками. 3. Гидроциклон по п. 1, отличающийся тем, что внутренняя резьба каждого из колец большего диаметра перекрывается кольцом меньшего диаметра.(56) 1. Тельнов Н.Ф. Технология очистки и мойки сельскохозяйственных машин. - М. Колос, 1973. - С. 260 - 261. 2. А.с. СССР 1713658, МПК В 04 С 5/14, 1992. Полезная модель относится к технике разделения жидких гетерогенных систем в центробежном поле и может быть использована для очистки от твердых частиц воды в сельскохозяйственном водоснабжении или при ремонте машин и восстановлении сельскохозяйственной техники для очистки моечных вод и моющих растворов и тому подобных жидкостей. Известен 1 гидроциклон, состоящий из накрытой крышкой цилиндрической и конической частей, соединенных фланцами, причем к вершине конической части прикреплен шламовый патрубок, а к цилиндрической части тангенциально к ее поверхности прикреплен входной патрубок, и в крышке цилиндрической части, соосно с последней, установлен сливной патрубок. Недостатком гидроциклона такой конструкции, имеющего постоянные нерегулируемые параметры, является отсутствие возможности регулирования процесса разделения фаз жидких гетерогенных систем. Известен 2 гидроциклон, содержащий цилиндроконический корпус, коническую часть, выполненную из эластичного материала и охваченную спиралью, тангенциальный входной, осевые сливной и шламовый патрубки. Гидроциклон снабжен симметрично расположенными штоками, имеющими возможность продольного перемещения относительно цилиндрической части корпуса в направляющих втулках, шарнирно прикрепленных к корпусу гидроциклона. Нижние концы штоков шарнирно соединены со шламовым патрубком. Перемещение штоков приводит к изменению угла конусности и, тем самым,обеспечению регулирования процесса разделения фаз жидких гетерогенных систем. Недостатком гидроциклона такой конструкции является то, что вследствие выполнения конической части из эластичного материала движение жидкости приводит к его прогибанию и колебаниям, ведущим к нарушению стационарности движения жидкости и снижению эффективности ее очистки. Задачей полезной модели является повышение эффективности очистки жидкости. Решение поставленной задачи обеспечивается тем, что гидроциклон, содержащий цилиндрическую и коническую части, тангенциальный входной и осевые сливной и шламовый патрубки, отличается тем, что коническая часть выполнена из набора последовательно уменьшающихся в диаметре колец с внутренней и наружной резьбой, причем каждое кольцо меньшего диаметра своей наружной резьбой входит во внутреннюю резьбу кольца большего диаметра. Взаимное расположение колец фиксируется стопорными гайками. Последовательное ввинчивание колец приводит к уменьшению высоты конической части и, соответственно, увеличению угла ее конусности и наоборот. Изменением угла конусности производится регулирование процесса разделения. Изготовление колец из неэластичного материала, например стали, обеспечивает жесткость и, тем самым, повышение стационарности движения очищаемой жидкости и эффективности ее очистки. На фиг. 1 показан продольный разрез гидроциклона, на фиг. 2 показан продольный разрез кольца. Гидроциклон содержит входной патрубок 1, тангенциально прикрепленный к цилиндрической части 2, которая накрыта крышкой 3. В центре крышки соосно с цилиндрической частью 2 установлен сливной патрубок 4. К цилиндрической части 2 большим основанием присоединена коническая часть, выполненная телескопической, состоящей из набора последовательно уменьшающихся в диаметре колец 5 с внутренней и наружной резьбой, причем каждое кольцо меньшего диаметра своей наружной резьбой входит во внутреннюю резьбу кольца большего диаметра. В вершине конической части установлен 2 24572006.02.28 соосно с цилиндрической частью 2 и сливным патрубком 4 шламовый патрубок 6 с наружной резьбой. Взаимное расположение колец 5 фиксируется стопорными гайками 7. Гидроциклон работает следующим образом. Очищаемая жидкость по входному патрубку 1 подается под давлением в цилиндрическую часть 2. Благодаря тангенциальной подаче жидкость приобретает вращательное движение, в результате чего частицы загрязнений плотностью, большей плотности очищаемой жидкости, перемещаются от оси гидроциклона к периферии и, участвуя во вращательном движении жидкости, сползают по внутренней поверхности конической части к шламовому патрубку 6, через который выводятся с частью очищаемой жидкости. Очищенная жидкость выводится из гидроциклона через сливной патрубок 4. Увеличение угла конусности ведет к увеличению расхода жидкости через сливной патрубок 4 и наоборот. Увеличение угла конусности производится ввинчиванием на необходимую величину шламового патрубка 6 в кольцо 5. Взаимное расположение колец фиксируется стопорными гайками 7. Кольцо 5 затем ввинчивается в последующее кольцо и т.д. до последнего кольца наибольшего диаметра, которое ввинчивается в резьбу цилиндрической части 2. Уменьшение угла конусности производится в обратном порядке. Для защиты от возможного воздействия очищаемой жидкости внутренняя резьба каждого из колец большего диаметра перекрывается кольцом меньшего диаметра. Такая конструкция конической части гидроциклона повышает эффективность очистки жидкости за счет обеспечения жесткости регулируемой конической части гидроциклона. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
