Гидроциклон

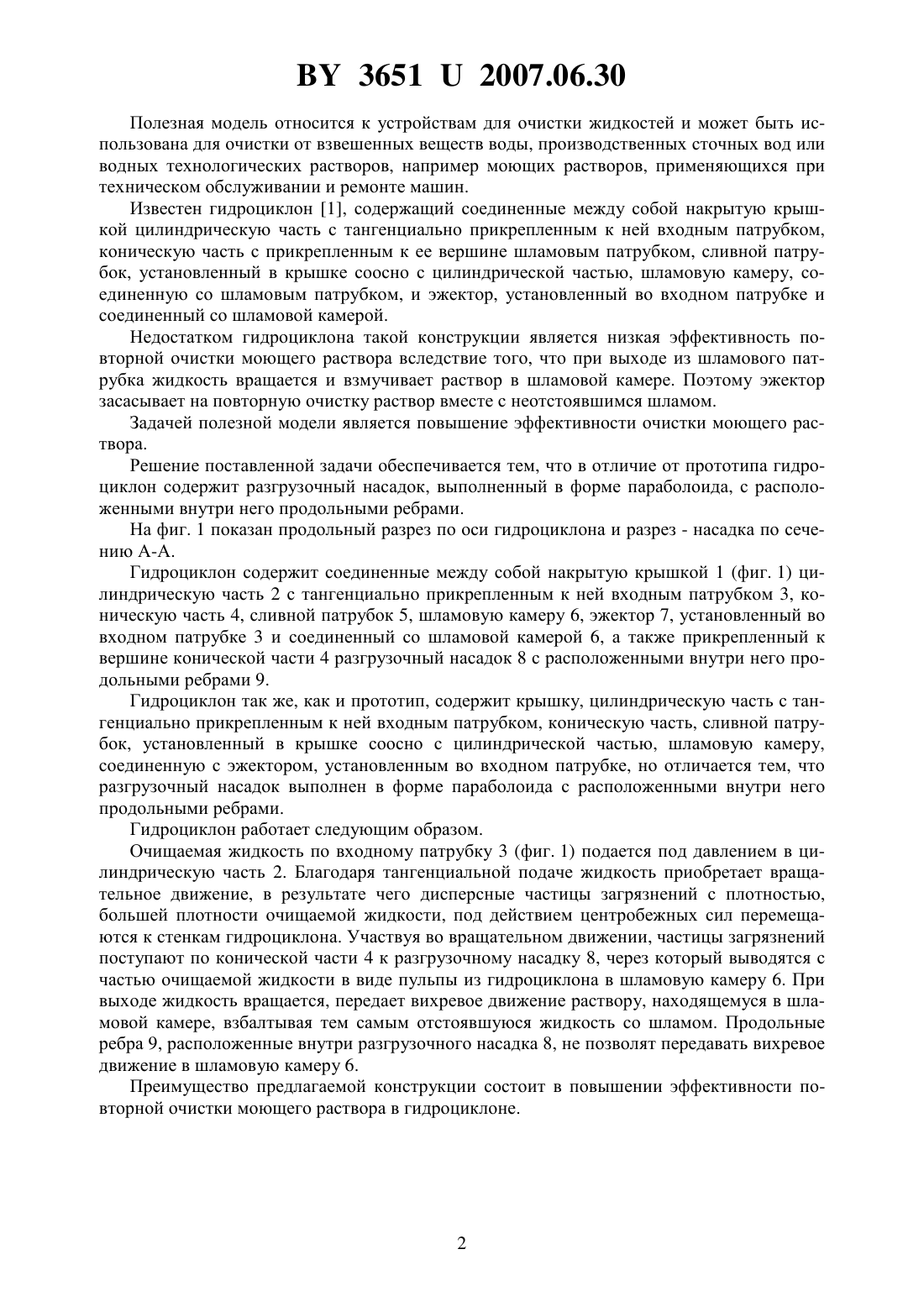

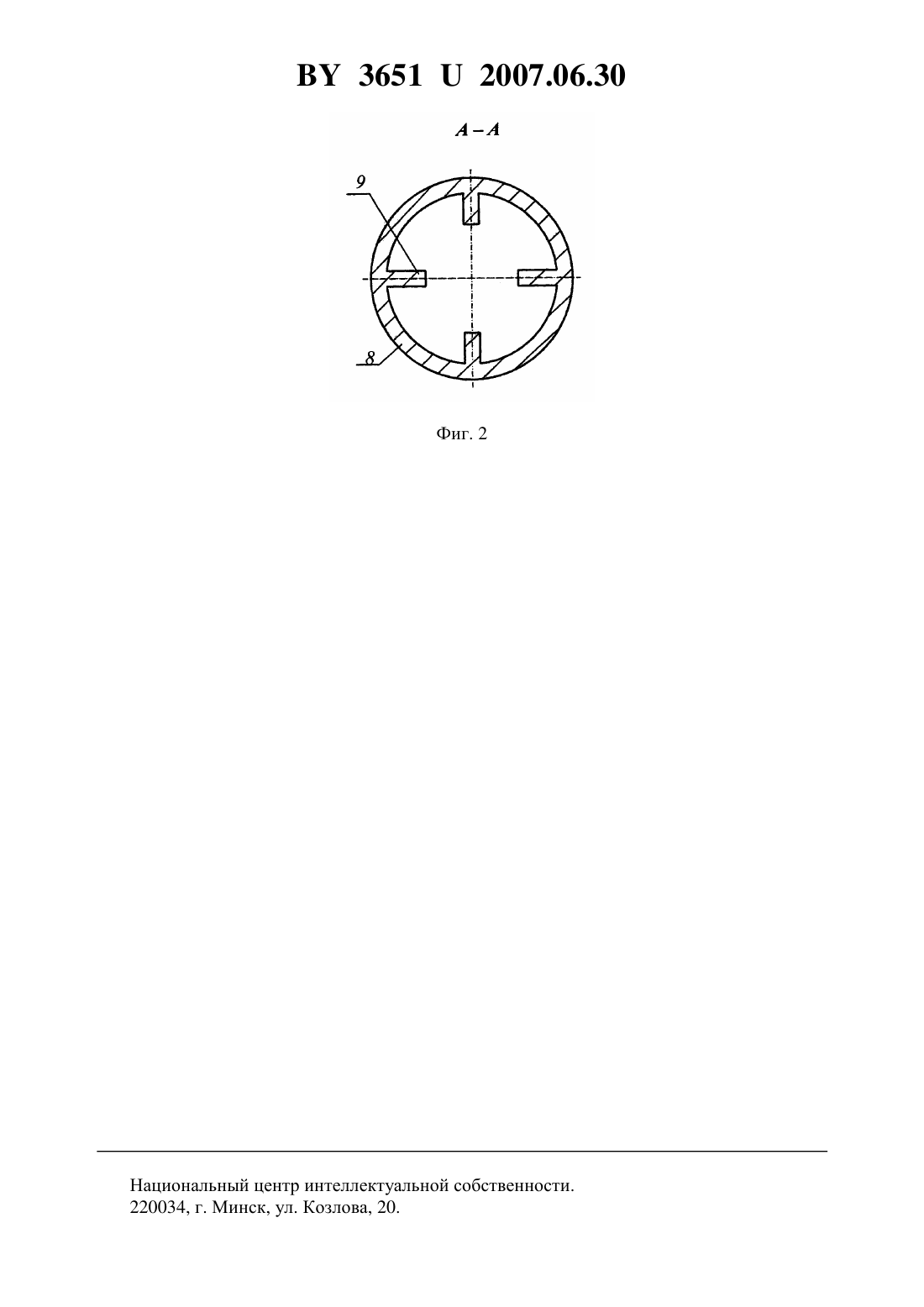

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Казаков Андрей Леонидович Пашкевич Александр Викторович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Гидроциклон, содержащий крышку, цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком, коническую часть, сливной патрубок, установленный в крышке соосно с цилиндрической частью, шламовую камеру, эжектор, установленный во входном патрубке и соединенный со шламовой камерой, отличающийся тем, что содержит разгрузочный насадок, выполнен в форме параболоида с расположенными внутри него продольными ребрами. 36512007.06.30 Полезная модель относится к устройствам для очистки жидкостей и может быть использована для очистки от взвешенных веществ воды, производственных сточных вод или водных технологических растворов, например моющих растворов, применяющихся при техническом обслуживании и ремонте машин. Известен гидроциклон 1, содержащий соединенные между собой накрытую крышкой цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком,коническую часть с прикрепленным к ее вершине шламовым патрубком, сливной патрубок, установленный в крышке соосно с цилиндрической частью, шламовую камеру, соединенную со шламовым патрубком, и эжектор, установленный во входном патрубке и соединенный со шламовой камерой. Недостатком гидроциклона такой конструкции является низкая эффективность повторной очистки моющего раствора вследствие того, что при выходе из шламового патрубка жидкость вращается и взмучивает раствор в шламовой камере. Поэтому эжектор засасывает на повторную очистку раствор вместе с неотстоявшимся шламом. Задачей полезной модели является повышение эффективности очистки моющего раствора. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа гидроциклон содержит разгрузочный насадок, выполненный в форме параболоида, с расположенными внутри него продольными ребрами. На фиг. 1 показан продольный разрез по оси гидроциклона и разрез - насадка по сечению А-А. Гидроциклон содержит соединенные между собой накрытую крышкой 1 (фиг. 1) цилиндрическую часть 2 с тангенциально прикрепленным к ней входным патрубком 3, коническую часть 4, сливной патрубок 5, шламовую камеру 6, эжектор 7, установленный во входном патрубке 3 и соединенный со шламовой камерой 6, а также прикрепленный к вершине конической части 4 разгрузочный насадок 8 с расположенными внутри него продольными ребрами 9. Гидроциклон так же, как и прототип, содержит крышку, цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком, коническую часть, сливной патрубок, установленный в крышке соосно с цилиндрической частью, шламовую камеру,соединенную с эжектором, установленным во входном патрубке, но отличается тем, что разгрузочный насадок выполнен в форме параболоида с расположенными внутри него продольными ребрами. Гидроциклон работает следующим образом. Очищаемая жидкость по входному патрубку 3 (фиг. 1) подается под давлением в цилиндрическую часть 2. Благодаря тангенциальной подаче жидкость приобретает вращательное движение, в результате чего дисперсные частицы загрязнений с плотностью,большей плотности очищаемой жидкости, под действием центробежных сил перемещаются к стенкам гидроциклона. Участвуя во вращательном движении, частицы загрязнений поступают по конической части 4 к разгрузочному насадку 8, через который выводятся с частью очищаемой жидкости в виде пульпы из гидроциклона в шламовую камеру 6. При выходе жидкость вращается, передает вихревое движение раствору, находящемуся в шламовой камере, взбалтывая тем самым отстоявшуюся жидкость со шламом. Продольные ребра 9, расположенные внутри разгрузочного насадка 8, не позволят передавать вихревое движение в шламовую камеру 6. Преимущество предлагаемой конструкции состоит в повышении эффективности повторной очистки моющего раствора в гидроциклоне. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
