Трехпродуктовый гидроциклон

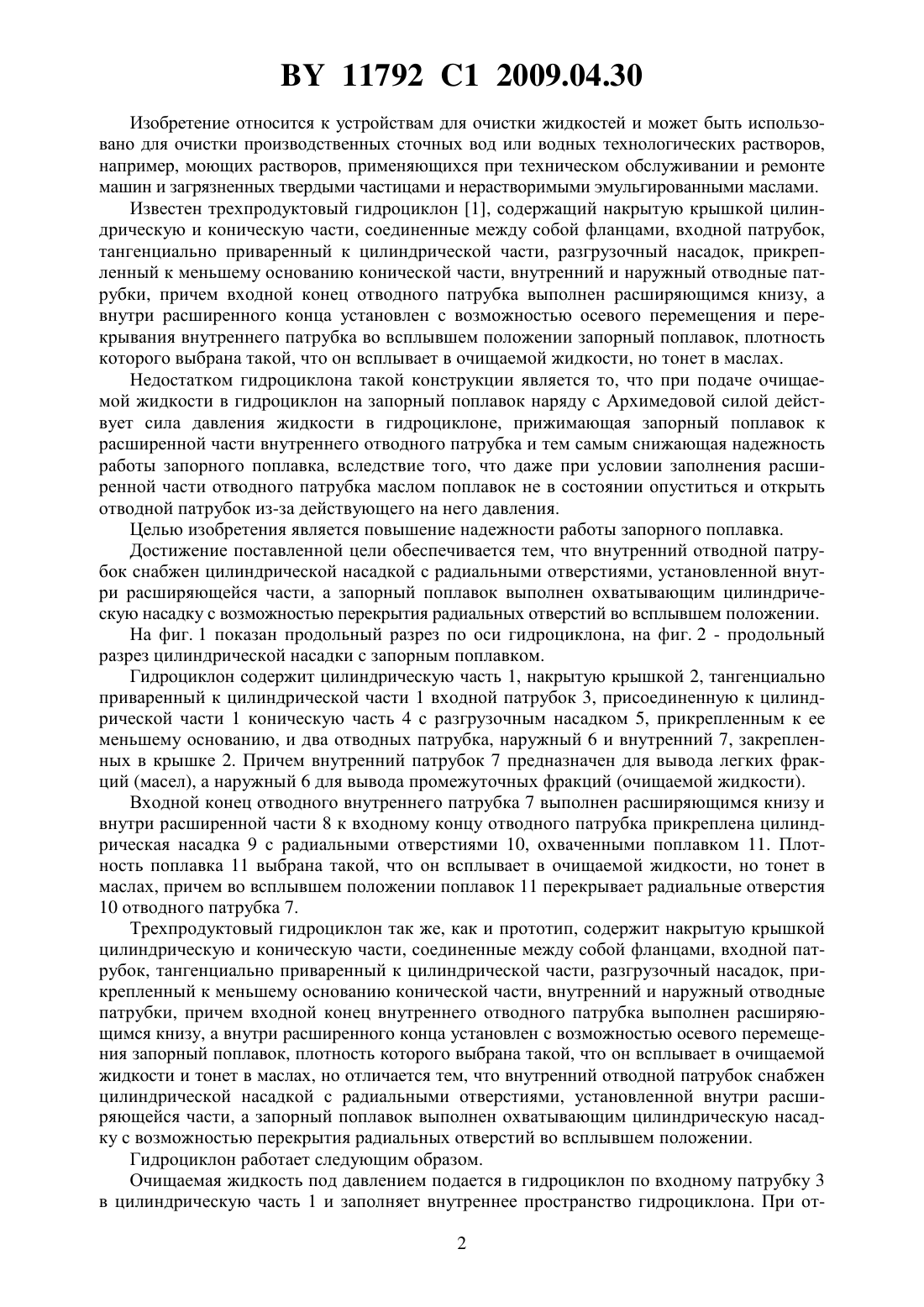

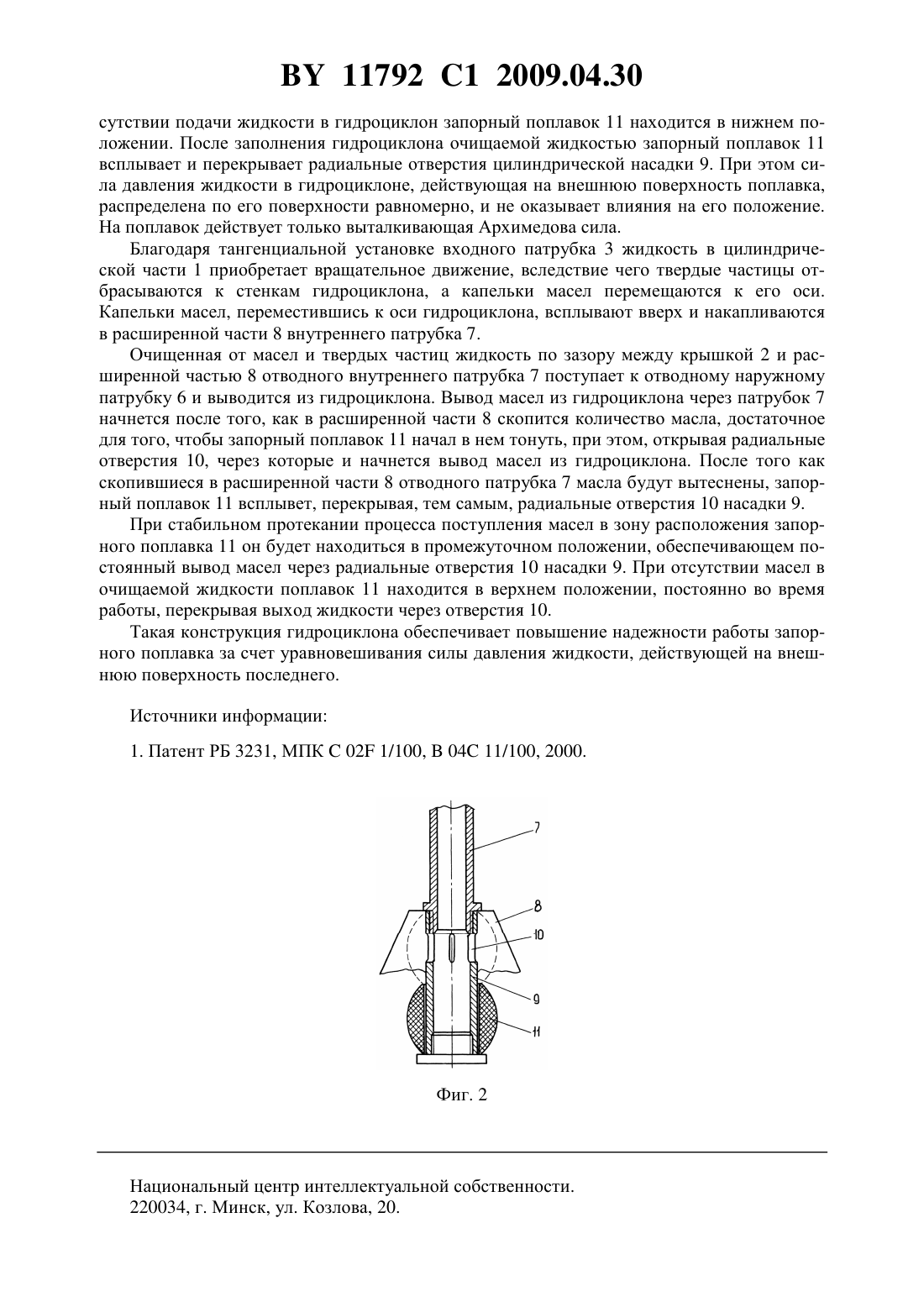

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Казаков Андрей Леонидович Пашкевич Александр Викторович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Трехпродуктовый гидроциклон, содержащий накрытую крышкой цилиндрическую и коническую части, соединенные между собой фланцами, входной патрубок, тангенциально приваренный к цилиндрической части, разгрузочный насадок, прикрепленный к меньшему основанию конической части, внутренний и наружный отводные патрубки, причем входной конец внутреннего отводного патрубка выполнен расширяющимся книзу, а внутри расширенного конца установлен с возможностью осевого перемещения запорный поплавок, плотность которого выбрана такой, что он всплывает в очищаемой жидкости, но тонет в маслах, отличающийся тем, что внутренний отводной патрубок снабжен цилиндрической насадкой с радиальными отверстиями, установленной внутри расширяющейся части, а запорный поплавок выполнен охватывающим цилиндрическую насадку с возможностью перекрытия радиальных отверстий во всплывшем положении. 11792 1 2009.04.30 Изобретение относится к устройствам для очистки жидкостей и может быть использовано для очистки производственных сточных вод или водных технологических растворов,например, моющих растворов, применяющихся при техническом обслуживании и ремонте машин и загрязненных твердыми частицами и нерастворимыми эмульгированными маслами. Известен трехпродуктовый гидроциклон 1, содержащий накрытую крышкой цилиндрическую и коническую части, соединенные между собой фланцами, входной патрубок,тангенциально приваренный к цилиндрической части, разгрузочный насадок, прикрепленный к меньшему основанию конической части, внутренний и наружный отводные патрубки, причем входной конец отводного патрубка выполнен расширяющимся книзу, а внутри расширенного конца установлен с возможностью осевого перемещения и перекрывания внутреннего патрубка во всплывшем положении запорный поплавок, плотность которого выбрана такой, что он всплывает в очищаемой жидкости, но тонет в маслах. Недостатком гидроциклона такой конструкции является то, что при подаче очищаемой жидкости в гидроциклон на запорный поплавок наряду с Архимедовой силой действует сила давления жидкости в гидроциклоне, прижимающая запорный поплавок к расширенной части внутреннего отводного патрубка и тем самым снижающая надежность работы запорного поплавка, вследствие того, что даже при условии заполнения расширенной части отводного патрубка маслом поплавок не в состоянии опуститься и открыть отводной патрубок из-за действующего на него давления. Целью изобретения является повышение надежности работы запорного поплавка. Достижение поставленной цели обеспечивается тем, что внутренний отводной патрубок снабжен цилиндрической насадкой с радиальными отверстиями, установленной внутри расширяющейся части, а запорный поплавок выполнен охватывающим цилиндрическую насадку с возможностью перекрытия радиальных отверстий во всплывшем положении. На фиг. 1 показан продольный разрез по оси гидроциклона, на фиг. 2 - продольный разрез цилиндрической насадки с запорным поплавком. Гидроциклон содержит цилиндрическую часть 1, накрытую крышкой 2, тангенциально приваренный к цилиндрической части 1 входной патрубок 3, присоединенную к цилиндрической части 1 коническую часть 4 с разгрузочным насадком 5, прикрепленным к ее меньшему основанию, и два отводных патрубка, наружный 6 и внутренний 7, закрепленных в крышке 2. Причем внутренний патрубок 7 предназначен для вывода легких фракций (масел), а наружный 6 для вывода промежуточных фракций (очищаемой жидкости). Входной конец отводного внутреннего патрубка 7 выполнен расширяющимся книзу и внутри расширенной части 8 к входному концу отводного патрубка прикреплена цилиндрическая насадка 9 с радиальными отверстиями 10, охваченными поплавком 11. Плотность поплавка 11 выбрана такой, что он всплывает в очищаемой жидкости, но тонет в маслах, причем во всплывшем положении поплавок 11 перекрывает радиальные отверстия 10 отводного патрубка 7. Трехпродуктовый гидроциклон так же, как и прототип, содержит накрытую крышкой цилиндрическую и коническую части, соединенные между собой фланцами, входной патрубок, тангенциально приваренный к цилиндрической части, разгрузочный насадок, прикрепленный к меньшему основанию конической части, внутренний и наружный отводные патрубки, причем входной конец внутреннего отводного патрубка выполнен расширяющимся книзу, а внутри расширенного конца установлен с возможностью осевого перемещения запорный поплавок, плотность которого выбрана такой, что он всплывает в очищаемой жидкости и тонет в маслах, но отличается тем, что внутренний отводной патрубок снабжен цилиндрической насадкой с радиальными отверстиями, установленной внутри расширяющейся части, а запорный поплавок выполнен охватывающим цилиндрическую насадку с возможностью перекрытия радиальных отверстий во всплывшем положении. Гидроциклон работает следующим образом. Очищаемая жидкость под давлением подается в гидроциклон по входному патрубку 3 в цилиндрическую часть 1 и заполняет внутреннее пространство гидроциклона. При от 2 11792 1 2009.04.30 сутствии подачи жидкости в гидроциклон запорный поплавок 11 находится в нижнем положении. После заполнения гидроциклона очищаемой жидкостью запорный поплавок 11 всплывает и перекрывает радиальные отверстия цилиндрической насадки 9. При этом сила давления жидкости в гидроциклоне, действующая на внешнюю поверхность поплавка,распределена по его поверхности равномерно, и не оказывает влияния на его положение. На поплавок действует только выталкивающая Архимедова сила. Благодаря тангенциальной установке входного патрубка 3 жидкость в цилиндрической части 1 приобретает вращательное движение, вследствие чего твердые частицы отбрасываются к стенкам гидроциклона, а капельки масел перемещаются к его оси. Капельки масел, переместившись к оси гидроциклона, всплывают вверх и накапливаются в расширенной части 8 внутреннего патрубка 7. Очищенная от масел и твердых частиц жидкость по зазору между крышкой 2 и расширенной частью 8 отводного внутреннего патрубка 7 поступает к отводному наружному патрубку 6 и выводится из гидроциклона. Вывод масел из гидроциклона через патрубок 7 начнется после того, как в расширенной части 8 скопится количество масла, достаточное для того, чтобы запорный поплавок 11 начал в нем тонуть, при этом, открывая радиальные отверстия 10, через которые и начнется вывод масел из гидроциклона. После того как скопившиеся в расширенной части 8 отводного патрубка 7 масла будут вытеснены, запорный поплавок 11 всплывет, перекрывая, тем самым, радиальные отверстия 10 насадки 9. При стабильном протекании процесса поступления масел в зону расположения запорного поплавка 11 он будет находиться в промежуточном положении, обеспечивающем постоянный вывод масел через радиальные отверстия 10 насадки 9. При отсутствии масел в очищаемой жидкости поплавок 11 находится в верхнем положении, постоянно во время работы, перекрывая выход жидкости через отверстия 10. Такая конструкция гидроциклона обеспечивает повышение надежности работы запорного поплавка за счет уравновешивания силы давления жидкости, действующей на внешнюю поверхность последнего. Источники информации 1. Патент РБ 3231, МПК 02 1/100,04 11/100, 2000. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
