Трехпродуктовый гидроциклон

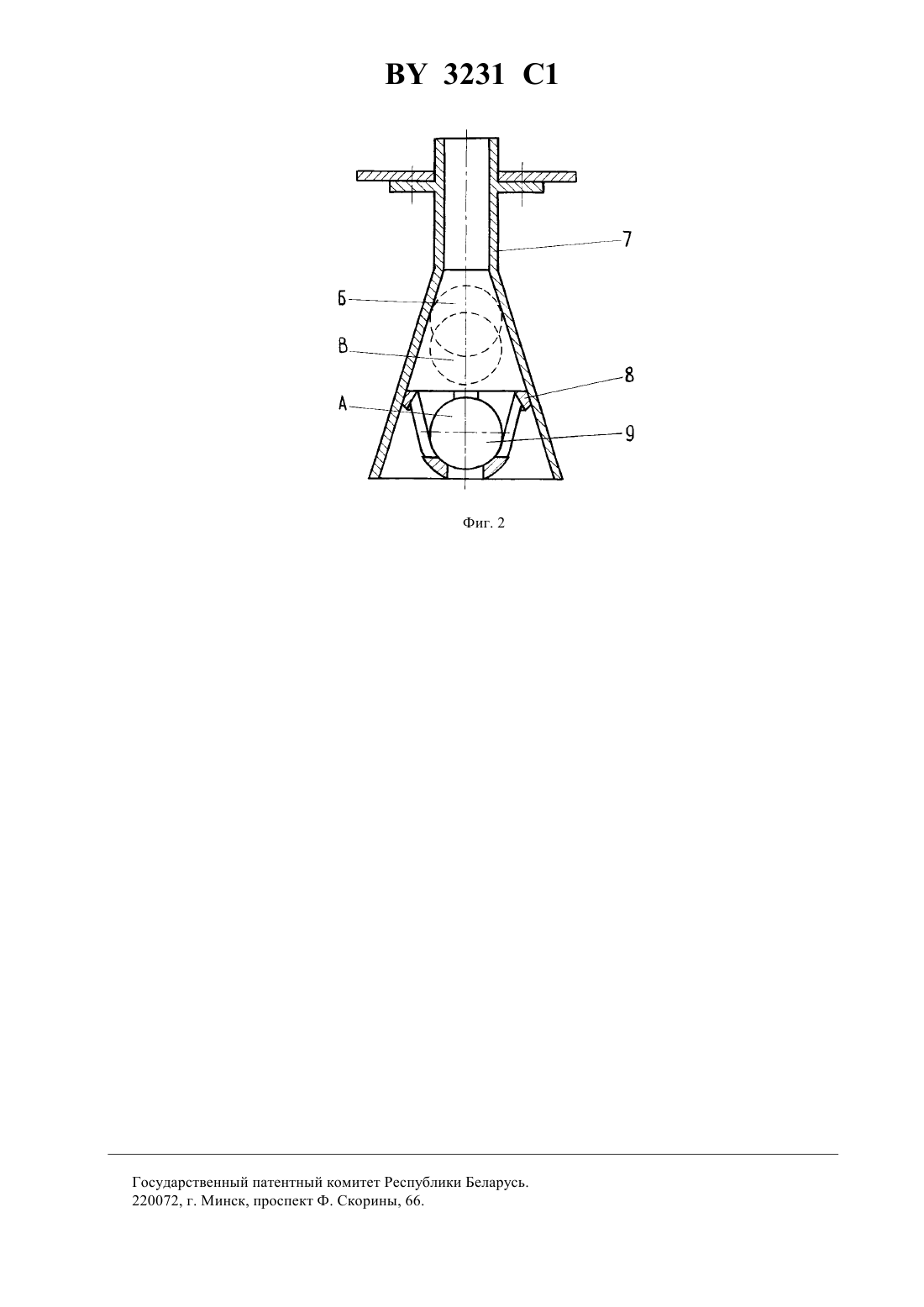

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Белорусская сельскохозяйственная академия(73) Патентообладатель Белорусская сельскохозяйственная академия(57) Трехпродуктовый гидроциклон, содержащий накрытую крышкой цилиндрическую, а также коническую части, соединенные между собой фланцами, входной патрубок, тангенциально приваренный к цилиндрической части, разгрузочный насадок, прикрепленный к меньшему основанию конической части, внутренний и наружный коаксиальные отводные патрубки, отличающийся тем, что входной конец внутреннего отводного патрубка выполнен расширяющимся книзу, причем внутри расширенного конца установлен с возможностью осевого перемещения и перекрывания внутреннего патрубка во всплывшем положении запорный поплавок, плотность которого выбрана такой, что он всплывает в очищаемой жидкости, но тонет в маслах. Изобретение относится к устройствам для очистки жидкостей и может быть использовано для очистки производственных сточных вод и водных технологических растворов, например моющих растворов, применяющихся при ремонте и техническом обслуживании машин и загрязненных твердыми частицами и нерастворимыми эмульгированными маслами. Известен трехпродуктовый гидроциклон 2, состоящий из цилиндрической и конической частей, соединенных между собой фланцами, входного патрубка, тангенциально приваренного к цилиндрической части,разгрузочного насадка, прикрепленного к вершине конической части и предназначенного для вывода твердых загрязнений, и двух коаксиальных отводных патрубков, причем внутренний предназначен для вывода легких фракций (масел), наружный - для вывода промежуточных фракций (очищаемой жидкости). Недостатком известного трехпродуктового гидроциклона является потеря очищаемой жидкости за счет ее уноса с выводимыми маслами. Цель изобретения - снижение потерь очищаемой жидкости. Указанная цель достигается тем, что входной конец внутреннего отводного патрубка выполнен расширяющимся книзу, причем внутри расширенного конца установлен с возможностью осевого перемещения и перекрывания внутреннего патрубка во всплывшем положении запорный поплавок, плотность которого выбрана такой, что он всплывает в очищенной жидкости, но тонет в маслах. На фиг. 1 показан продольный разрез трехпродуктового гидроциклона, на фиг. 2 - вариант установки запорного поплавка и его положение при разных стадиях работы. Гидроциклон содержит цилиндрическую часть 1, накрытую крышкой 2, тангенциально приваренный к цилиндрической части 1 входной патрубок 3, присоединенную к цилиндрической части 1 коническую часть 4 с разгрузочным насадком 5, прикрепленным к ее меньшему основанию, и два коаксиальных отводных патрубка, наружный 6 и внутренний 7, закрепленных в крышке 2. Входной конец отводного внутреннего патрубка 7 выполнен расширяющимся книзу и внутри расширенной части установлен стакан 8 с перфорированными стенками, внутри которого с возможностью осевого перемещения расположен запорный поплавок 9, плотность которого выбрана такой, что он всплывает в очищаемой жидкости, но тонет в маслах, причем во всплывшем положении запорный поплавок 9 перекрывает внутренний патрубок 7. Гидроциклон работает следующим образом. Загрязненная маслами и твердыми загрязнениями жидкость под давлением подается в гидроциклон по входному патрубку 3 в цилиндрическую часть 1 и заполняет внутреннее пространство гидроциклона. При отсутствии подачи жидкости в гидроциклон запорный поплавок 9 лежит на дне стакана 8 (положение поплавка А). После заполнения гидроциклона очищаемой жидкостью запорный поплавок 9 всплывает и перекрывает выход очищаемой жидкости через отводной внутренний патрубок 7 (положение поплавка В). Благодаря тангенциальной установке входного патрубка 3 жидкость в цилиндрической части 1 приобретает вращательное движение, вследствие чего твердые частицы отбрасываются к стенкам цилиндрической части гидроциклона, а капельки масел перемещаются к его оси. Твердые частицы, участвуя во вращательном движении, перемещаются в коническую часть 4 и, сползая по ее стенкам, в виде пульпы выводятся через разгрузочный насадок 5. Капельки масел, переместившись к оси гидроциклона, всплывают вверх, накапливаются в расширенной части внутреннего патрубка 7 и в стакане 8 и коалесцируют там. Очищенная от масел и твердых частиц жидкость по зазору между крышкой 2 и расширенной частью отводного внутреннего патрубка 7 поступает к отводному наружному патрубку 6 и выводится из гидроциклона. Вывод масел из гидроциклона через патрубок 7 начнется после того, как в расширенной части последнего скопится количество масла, достаточное для того, чтобы запорный поплавок 9 начал в нем тонуть(положение поплавка Б). При этом откроется патрубок 7 и масла начнут выводиться из гидроциклона. После того как скопившиеся в расширенной части отводного патрубка 7 масла будут вытеснены из гидроциклона, запорный поплавок 9 всплывет и перекроет патрубок 7. При стабильном протекании процесса поступления масел в зону расположения запорного поплавка 9 он будет находиться в промежуточном положении Б неустойчивого равновесия, обеспечивающем постоянный вывод масел в зазор между запорным поплавком 9 и расширенной частью отводного патрубка 7. При отсутствии масел в очищаемой жидкости поплавок 9 находится в положении В,постоянно во время работы перекрывая патрубок 7. Такая конструкция гидроциклона обеспечивает снижение потерь очищаемой жидкости за счет уменьшения ее уноса с выводимыми маслами. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
