Патенты с меткой «упрочнения»

Номер патента: 18442

Опубликовано: 30.08.2014

Авторы: Фридрих Клауке, Мартин Бекер

МПК: B24C 1/10, C22C 38/18, F22B 37/04...

Метки: установки, компонент, упрочнения, силовой, способ

Текст:

...родственной или сходной со структурой материала поверхности, обрабатываемой посредством дробеструйной обработки, и/или материала, одинакового с материалом поверхности, или с использованием материала с содержанием хрома, превышающим содержание хрома в материале поверхности. В другом усовершенствовании осуществляют дробеструйную обработку поверхности компонента, выполненного из материала, имеющего мартенситную структуру со средним содержанием...

Номер патента: U 10062

Опубликовано: 30.04.2014

Авторы: Батраков Александр Сергеевич, Шеменкова Алла Леонидовна, Шеменков Владимир Михайлович, Малутин Виталий Викторович, Белая Марина Александровна, Геросимович Владимир Александрович, Тумаков Сергей Сергеевич

МПК: C23C 14/00

Метки: установка, вакуумная, разрядом, упрочнения, изделий, тлеющим

Текст:

...тем, что в установке вакуумной для упрочнения изделий тлеющим разрядом, состоящей из вакуумной камеры, откачного поста, блока питания, анода и катода, площадь рабочей поверхности анода в 20-100 раз меньше рабочей площади катода, на аноде со стороны рабочей поверхности сделано углубление глубиной до 2 мм и диаметром на 1-2 мм меньше наружного диаметра анода, расстояние между анодом и катодом составляет от 50 до 300 мм, согласно полезной...

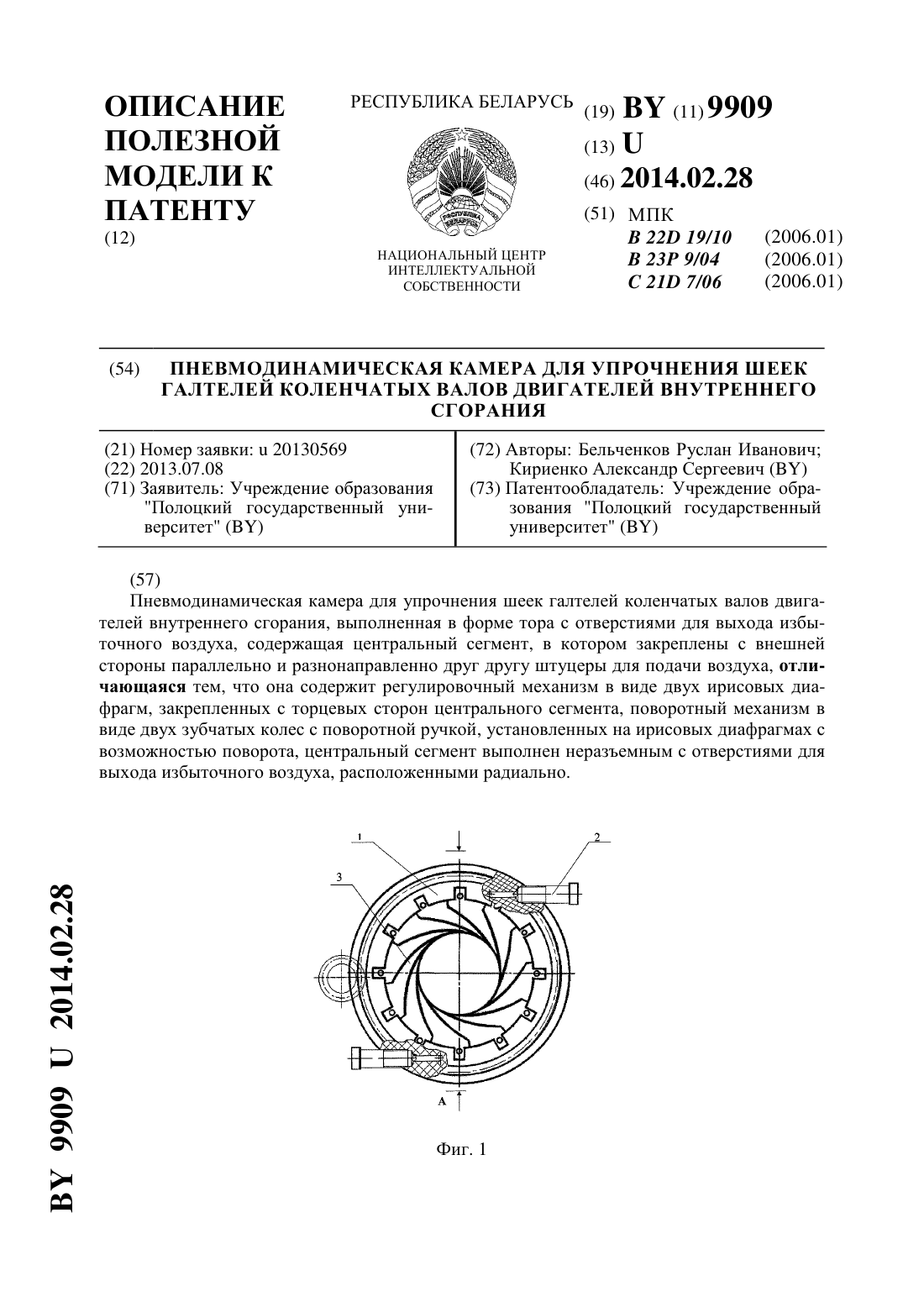

Номер патента: U 9909

Опубликовано: 28.02.2014

Авторы: Кириенко Александр Сергеевич, Бельченков Руслан Иванович

МПК: C21D 7/06, B23P 9/04, B22D 19/10...

Метки: коленчатых, валов, сгорания, пневмодинамическая, внутреннего, шеек, двигателей, камера, галтелей, упрочнения

Текст:

...стороны параллельно и разнонаправленно друг другу штуцеры для подачи воздуха. Стыки разъемных частей камеры соединены с одной стороны хомутом с крепежным элементом и петлей с другой стороны. На центральном сегменте жестко закреплены крышки, на внутренних поверхностях которых выполнены секторы с углублением, уменьшающиеся от центра в виде прямоугольного треугольника, расположенные с частичным перекрытием друг друга так, что две вершины...

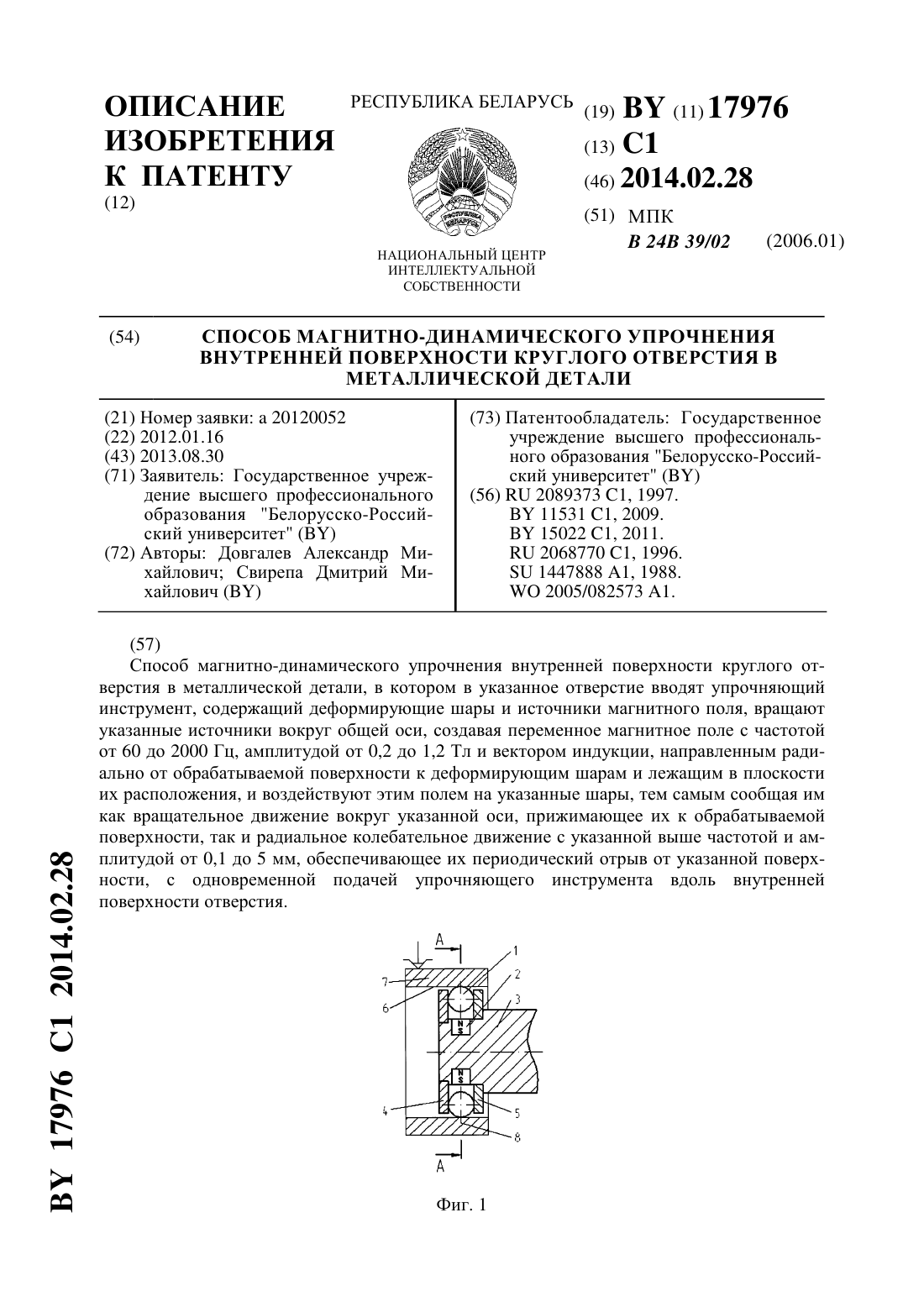

Номер патента: 17976

Опубликовано: 28.02.2014

Авторы: Свирепа Дмитрий Михайлович, Довгалев Александр Михайлович

МПК: B24B 39/02

Метки: отверстия, упрочнения, способ, поверхности, детали, круглого, магнитно-динамического, металлической, внутренней

Текст:

...поверхности круглого отверстия 6 в металлической детали 7. Под действием центробежной силы Ц деформирующие шары 1 осуществляют поверхностное пластическое деформирование упрочняемой металлической детали 7. Для интенсификации процесса упрочнения поверхностного слоя металлической детали 7 деформирующим шарам 1 дополнительно сообщают радиальные колебания в плоскости их расположения 8. С этой целью на деформирующие шары 1 воздействуют магнитным...

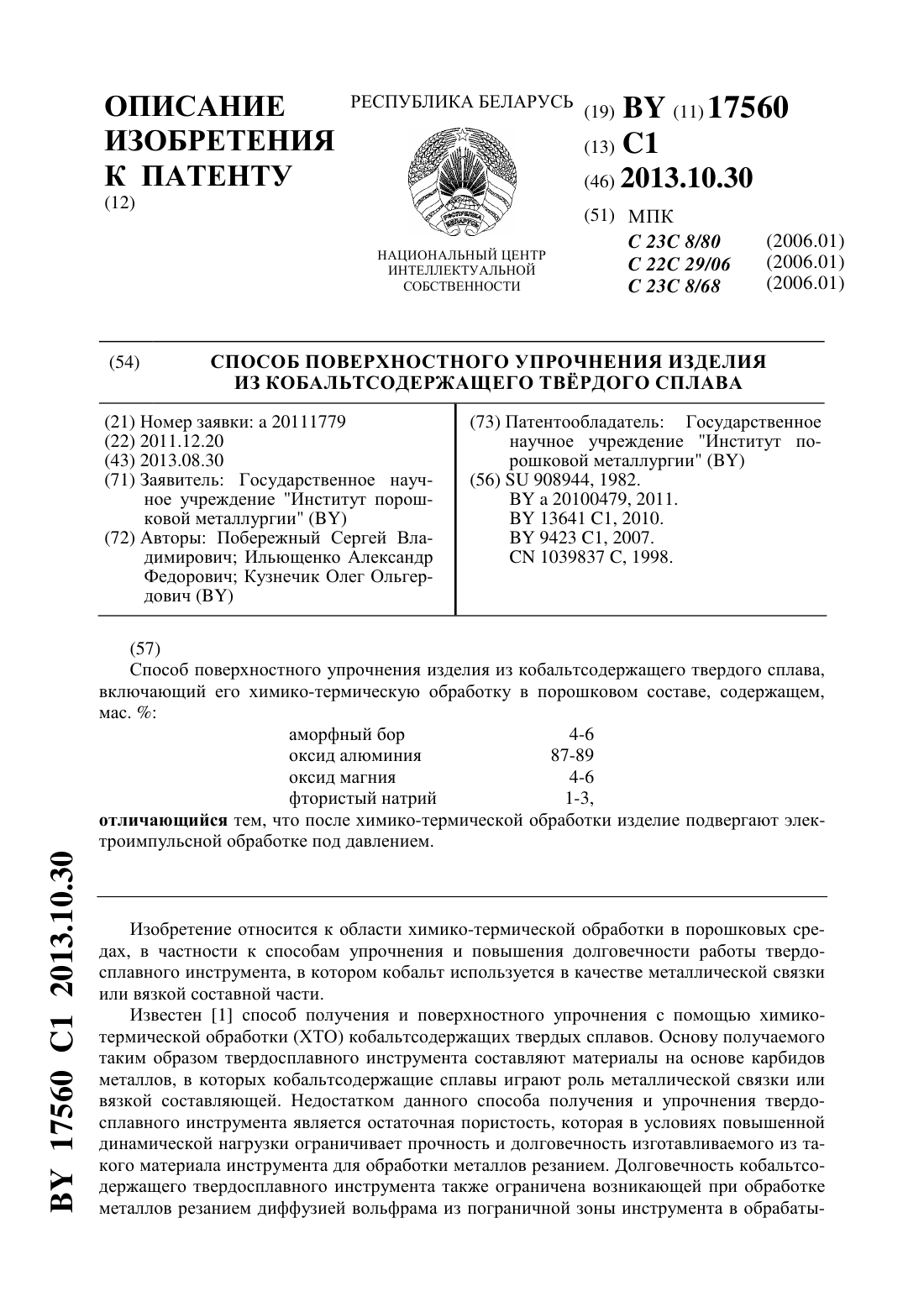

Номер патента: 17560

Опубликовано: 30.10.2013

Авторы: Ильющенко Александр Федорович, Кузнечик Олег Ольгердович, Побережный Сергей Владимирович

МПК: C23C 8/68, C22C 29/06, C23C 8/80...

Метки: изделия, упрочнения, кобальтсодержащего, способ, поверхностного, сплава, твёрдого

Текст:

...прочности и долговечности изготавливаемого инструмента для обработки металлов резанием. Пример реализации предлагаемого способа получения и поверхностного упрочнения изделий из кобальтсодержащих твердых сплавов. Исходные экспериментальные образцы кобальтсодержащего твердосплавного материала имели цилиндрическую форму. Образцы подвергли испытаниям, которые проводились с учетом требований ГОСТ 8.549-86, ГОСТ 18898-89, ГОСТ 9013-59. В ходе...

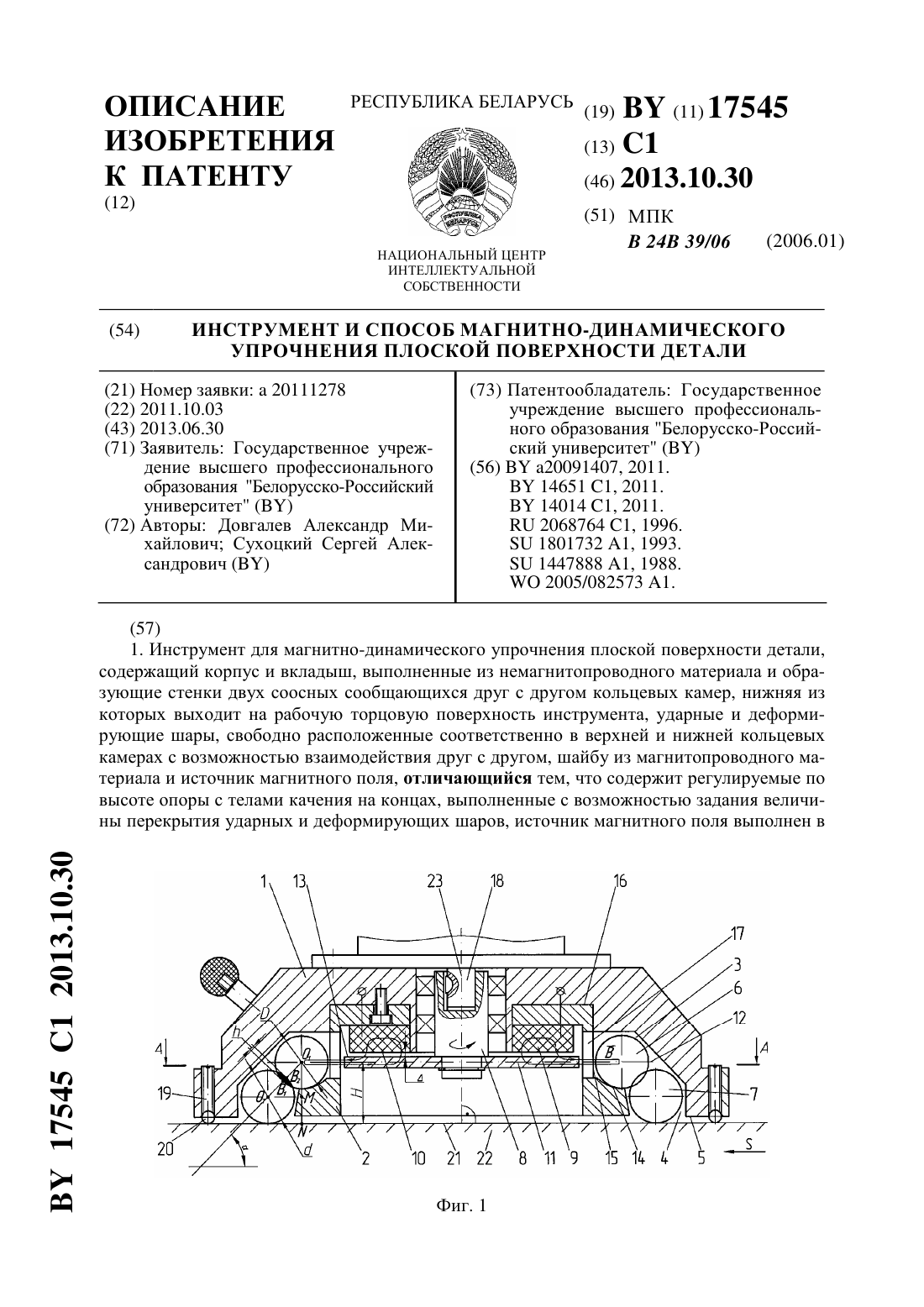

Номер патента: 17545

Опубликовано: 30.10.2013

Авторы: Сухоцкий Сергей Александрович, Довгалев Александр Михайлович

МПК: B24B 39/06

Метки: упрочнения, магнитно-динамического, детали, инструмент, способ, плоской, поверхности

Текст:

...10 кольцевого электромагнита 9 и отсутствию вращающегося магнитного поля, действующего на шары 6 увеличение же зазораприводит к увеличению рассеивания магнитного потока, передаваемого от торцовой рабочей поверхности 10 кольцевого электромагнита 9 вращающейся магнитопроводной шайбе 11, и тем самым к снижению коэффициента полезного действия инструмента). Вкладыш 2 выполнен в виде стакана, имеющего фасонную рабочую поверхность 14,цилиндрическую...

Номер патента: U 9478

Опубликовано: 30.08.2013

Авторы: Батраков Александр Сергеевич, Малутин Виталий Викторович, Белая Марина Александровна, Шеменкова Алла Леонидовна, Шеменков Владимир Михайлович

МПК: C23C 14/00

Метки: постоянного, воздействием, поля, тлеющего, магнитного, изделий, разряда, комплексным, вакуумная, установка, упрочнения

Текст:

...раз больше площади анода, который расположен на расстоянии 0,1-1,0 м от анода в вакууме с разрежением 1,33-53,2 Па, тлеющим разрядом с напряжением 0,1-10 кВ, катод расположен в силовых линиях постоянного магнитного поля,и плотность тока между анодом и катодом 0,001-0,50 мА/см 2. В предлагаемой вакуумной установке зажигание и устойчивое горение тлеющего разряда осуществляется благодаря оптимальному подбору соотношений между площадями...

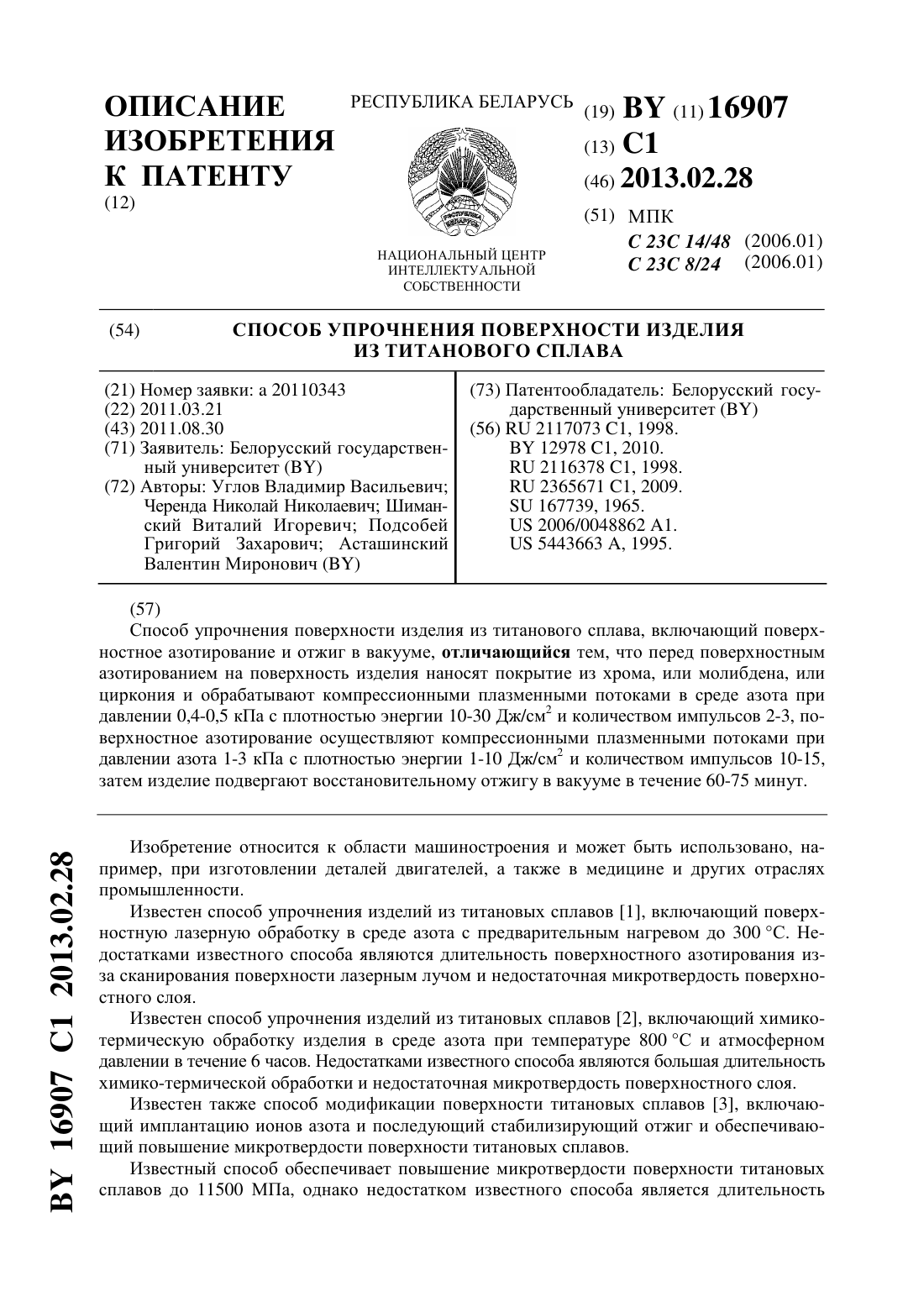

Номер патента: 16907

Опубликовано: 28.02.2013

Авторы: Шиманский Виталий Игоревич, Углов Владимир Васильевич, Подсобей Григорий Захарович, Асташинский Валентин Миронович, Черенда Николай Николаевич

МПК: C23C 14/48, C23C 8/24

Метки: изделия, сплава, титанового, упрочнения, способ, поверхности

Текст:

...импульсов 10-15, после которых достигается насыщение поверхностного слоя азотом, и их дальнейшее увеличение не приводит к повышению концентрации азота. После азотирования легированного слоя изделие подвергают восстановительному отжигу в вакууме с целью частичного распада сформировавшегося при жидкофазном легировании твердого раствора на основе высокотемпературной фазы титана. Время восстановительного отжига выбирают из интервала 60-75 минут....

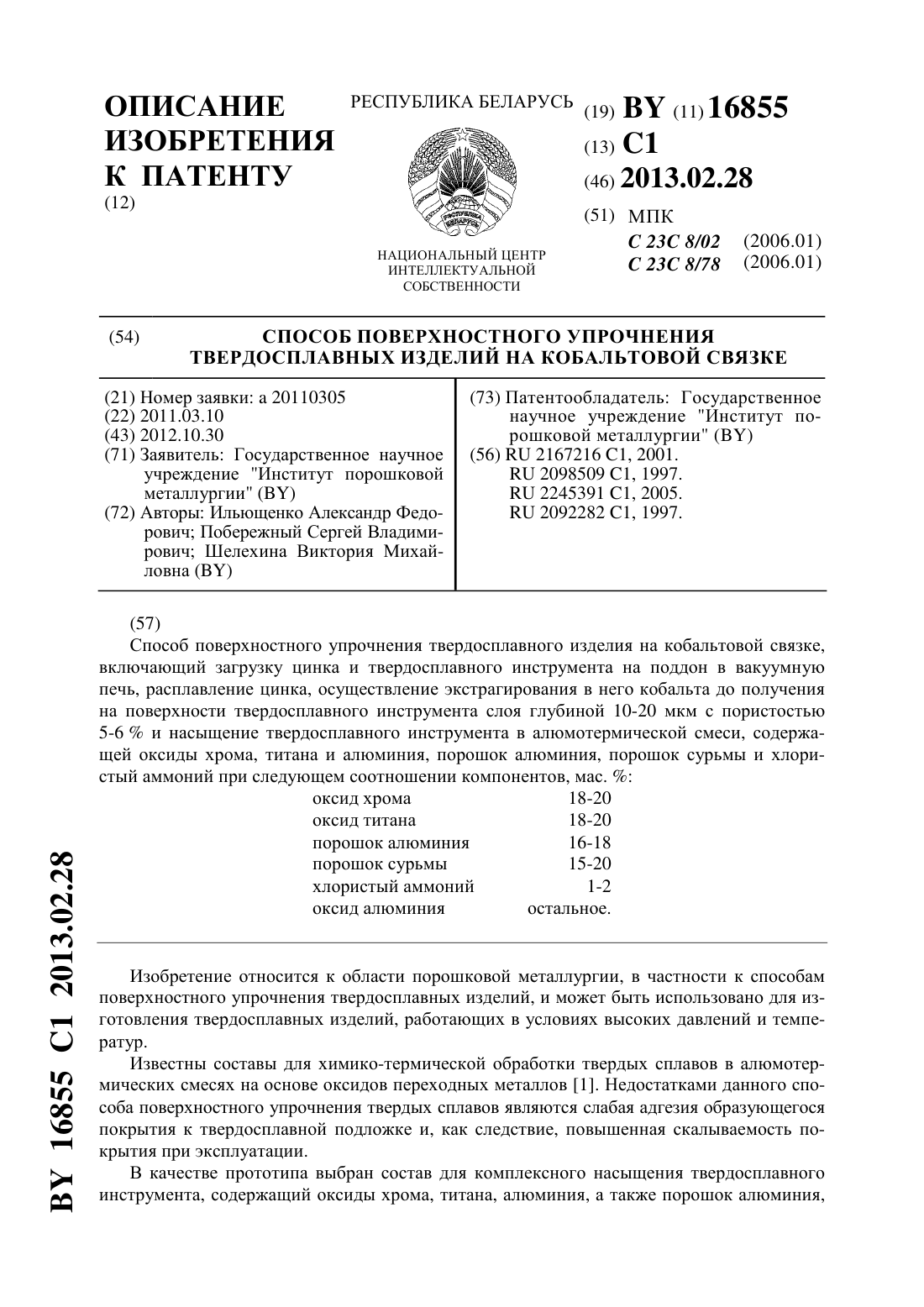

Номер патента: 16855

Опубликовано: 28.02.2013

Авторы: Шелехина Виктория Михайловна, Ильющенко Александр Федорович, Побережный Сергей Владимирович

МПК: C23C 8/02, C23C 8/78

Метки: связке, кобальтовой, способ, изделий, твердосплавных, упрочнения, поверхностного

Текст:

...печь, расплавление цинка, осуществление экстрагирования в него кобальта до получения на поверхности твердосплавного изделия слоя глубиной 10-20 мкм с пористостью 5-6 и насыщение твердосплавного изделия в алюмотермической смеси, содержащей оксиды хрома, титана и алюминия, порошок алюминия, порошок сурьмы и хлористый аммоний при следующем соотношении компонентов, масс.оксид хрома 18-20,оксид титана 18-20 порошок алюминия 16-18 порошок...

Номер патента: 16854

Опубликовано: 28.02.2013

Авторы: Ильющенко Александр Федорович, Побережный Сергей Владимирович

МПК: C23C 8/02, C23C 8/78

Метки: связке, изделий, способ, упрочнения, твердосплавных, кобальтовой, поверхностного

Текст:

...титана, молибдена и вольфрама, алюмомагниевую лигатуру в качестве восстановителя, оксид магния в качестве балластной добавки и хлористый аммоний в качестве активатора, заключается в повышении эксплуатационной стойкости твердосплавного инструмента с нанесенным карбидным покрытием, работающего в условиях динамических нагрузок. Данный технический прием известен авторам по 3, где экстрагирование кобальта в цинк по вышеприведенной схеме...

Номер патента: U 8733

Опубликовано: 30.12.2012

Авторы: Бодяко Константин Александрович, Галюжин Даниил Сергеевич, Шеменкова Алла Леонидовна, Белая Марина Александровна, Галюжина Наталья Александровна, Короткевич Александр Федорович, Шеменков Владимир Михайлович

МПК: C23C 14/00

Метки: разрядом, изделий, упрочнения, установка, тлеющим, вакуумная

Текст:

...подбора соотношения площадей торцовых поверхностей катода и анода, формы торцовой поверхности анода и расстояния между анодом и катодом. Указанная задача достигается тем, что в установке вакуумной для упрочнения изделий тлеющим разрядом, состоящей из вакуумной камеры, откачного поста, блока питания,анода и катода, согласно полезной модели, площадь рабочей поверхности анода в 20-100 раз меньше рабочей площади катода, на аноде со...

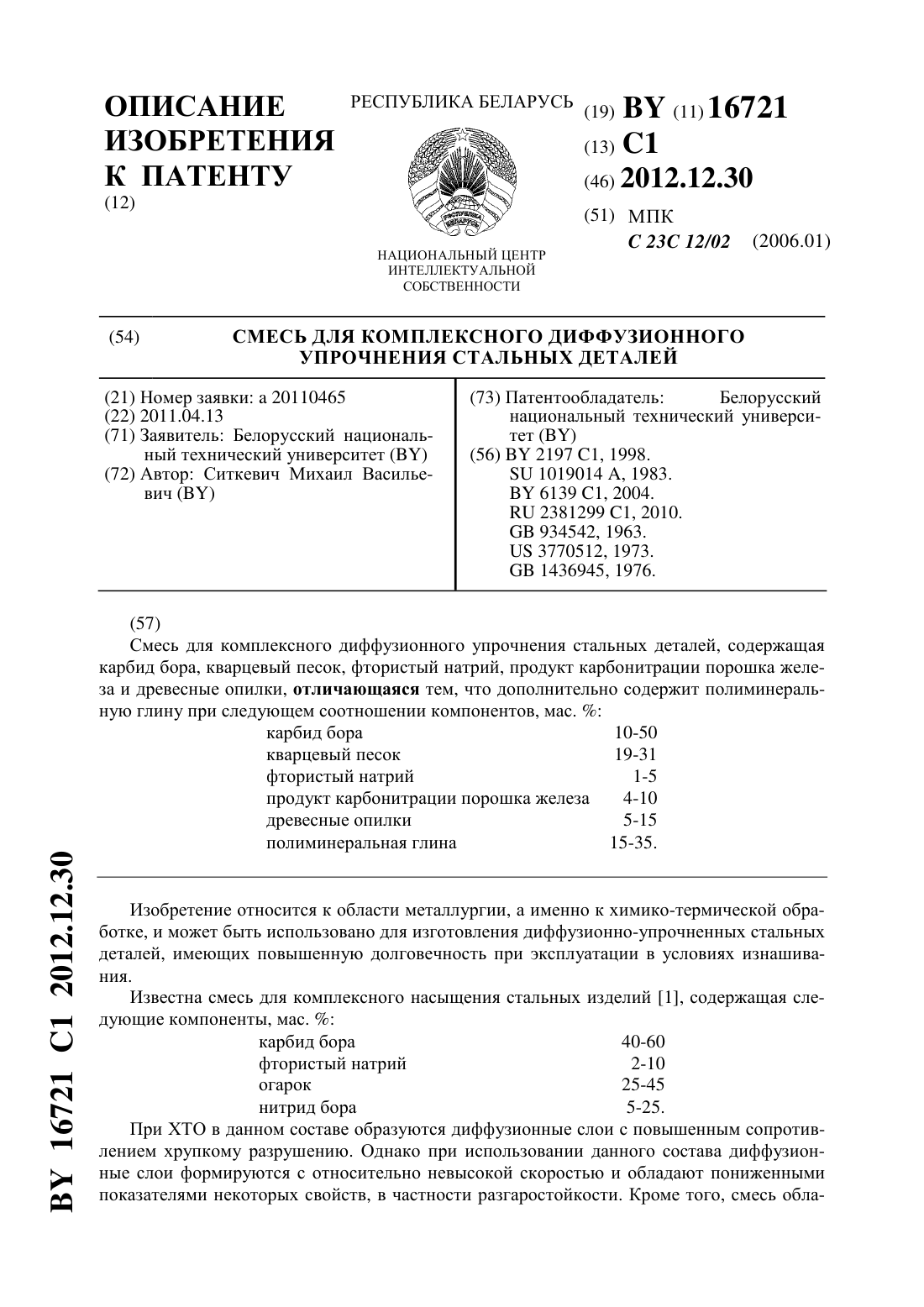

Номер патента: 16721

Опубликовано: 30.12.2012

Автор: Ситкевич Михаил Васильевич

МПК: C23C 12/02

Метки: стальных, упрочнения, деталей, комплексного, смесь, диффузионного

Текст:

...изобретением, является способность нанесенного слоя увлажненной смеси удерживаться на вертикальных поверхностях как до, так и во время диффузионного насыщения, что дает возможность подвергать химико-термической обработке любые наклонные поверхности крупногабаритных деталей. Поставленная задача решается тем, что смесь, содержащая карбид бора, фтористый натрий, кварцевый песок, продукт карбонитрации порошка железа и древесные...

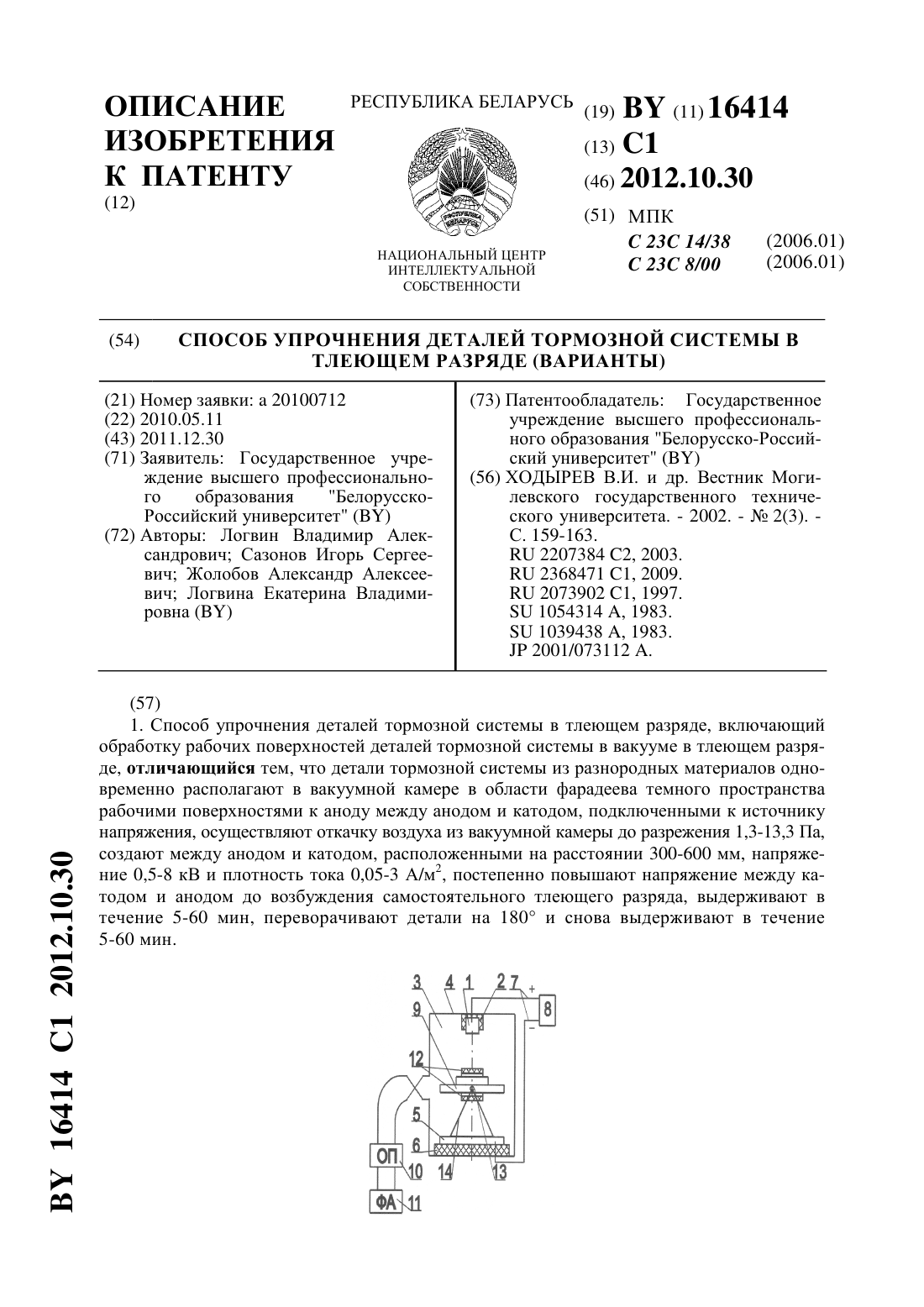

Номер патента: 16414

Опубликовано: 30.10.2012

Авторы: Логвина Екатерина Владимировна, Логвин Владимир Александрович, Жолобов Александр Алексеевич, Сазонов Игорь Сергеевич

МПК: C23C 8/00, C23C 14/38

Метки: тлеющем, деталей, способ, упрочнения, тормозной, варианты, разряде, системы

Текст:

...к аноду между анодом и катодом, подключенными к источнику напряжения, осуществляют откачку воздуха из вакуумной камеры до разрежения 1,313,3 Па, создают между катодом и анодом, расположенными на расстоянии 300600 мм, напряжение 0,58 кВ и плотность тока 0,053 А/м 2,постепенно повышают напряжение между катодом и анодом до возбуждения самостоятельного тлеющего разряда, во время обработки детали тормозной системы непрерывно вращают в...

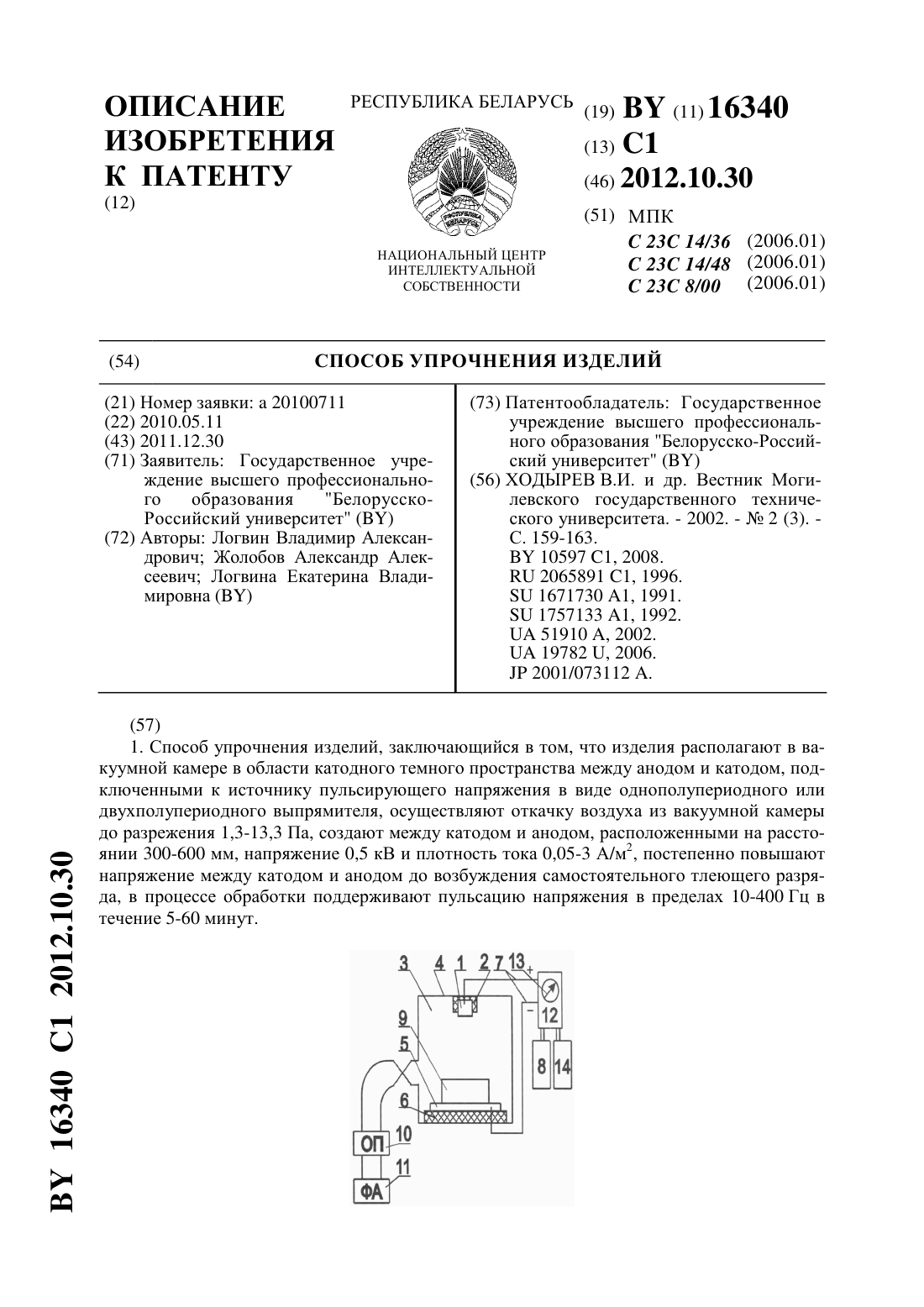

Номер патента: 16340

Опубликовано: 30.10.2012

Авторы: Логвина Екатерина Владимировна, Жолобов Александр Алексеевич, Логвин Владимир Александрович

МПК: C23C 14/36, C23C 14/48, C23C 8/00...

Метки: изделий, способ, упрочнения

Текст:

...8 может быть дополнительно укомплектован регулятором 13 частоты или постоянной составляющей в виде источника постоянного тока 14. Откачной пост 10 и агрегат форвакуумный 11 служат для откачки воздуха из вакуумной камеры 3. Пример. Обработку по предлагаемому способу осуществляют следующим образом. Изделия 9 помещают в вакуумную камеру 3 и располагают на катоде 5, установленном на диэлектрической прокладке 6 таким образом, чтобы...

Номер патента: 16111

Опубликовано: 30.08.2012

Авторы: Киршина Наталья Васильевна, Казаневская Ирина Николаевна, Овчинников Владимир Ильич, Шмурадко Валерий Трофимович

МПК: C21D 7/13

Метки: изделия, поверхностного, упрочнения, способ, стали, конструкционной

Текст:

...плазмы,2 16111 1 2012.08.30 имеющей температуру 3000 С и скорость 800-1200 м/с. За счет кумуляции взрыва и обжатия конусного контейнера с легирующим веществом и органической газовой средой с высоким содержанием , 2, исоздаются необходимые условия для равномерного распределения потока неидеальной ионизированной плазмы и его взаимодействия с обрабатываемой поверхностью, исключая ее повреждение. Такая обработка позволяет изменить микроструктуру...

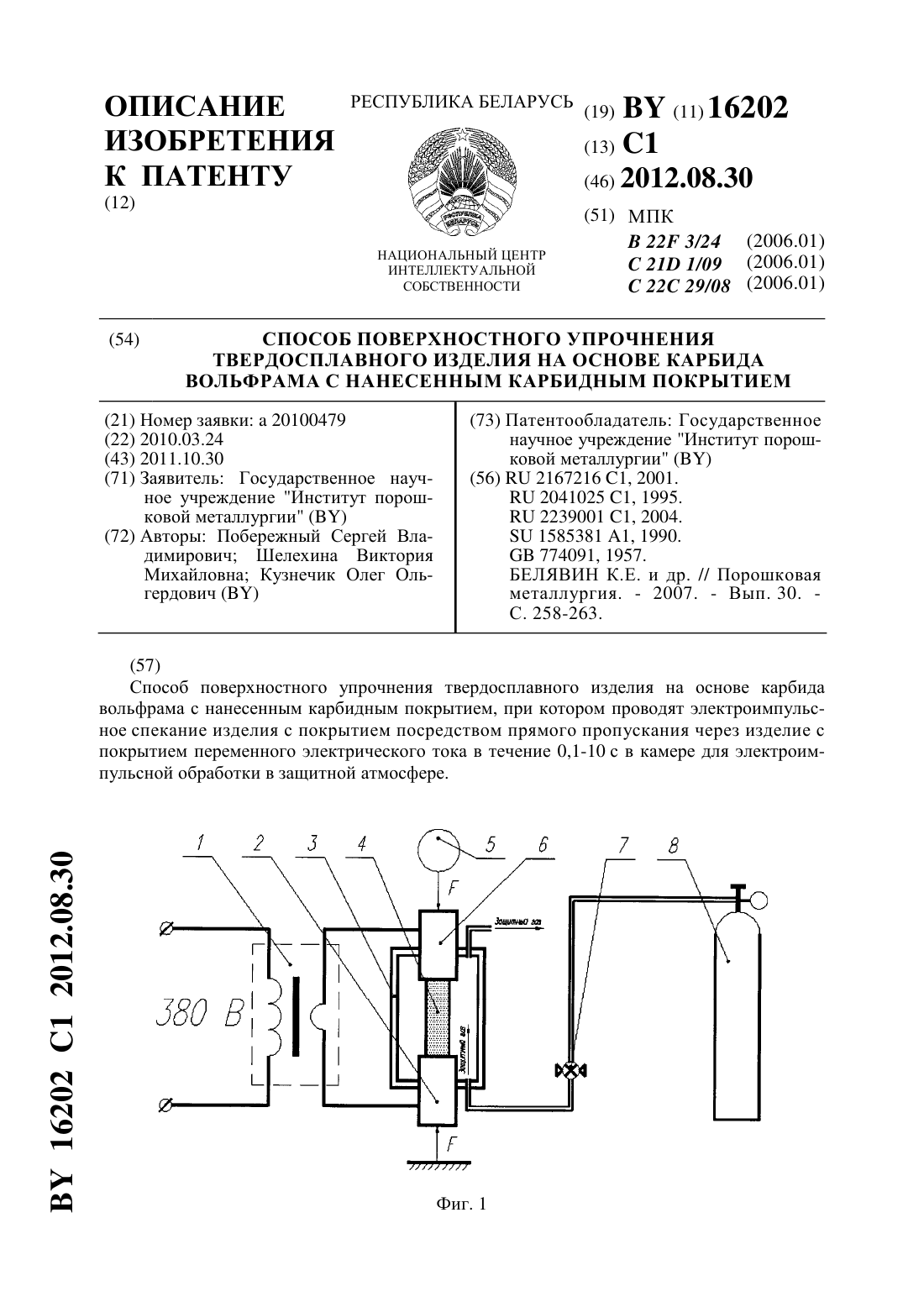

Номер патента: 16202

Опубликовано: 30.08.2012

Авторы: Шелехина Виктория Михайловна, Побережный Сергей Владимирович, Кузнечик Олег Ольгердович

МПК: C21D 1/09, C22C 29/08, B22F 3/24...

Метки: твердосплавного, упрочнения, покрытием, основе, карбидным, вольфрама, нанесенным, способ, изделия, поверхностного, карбида

Текст:

...обработки твердосплавных пластин осуществляется следующим образом. В защитную камеру 3 в пространство между электродами 2 и 6 устанавливается пластина 4, подлежащая электроимпульсной обработке. Камера 3 герметично закрывается, в ее внутреннее пространство посредством открытия вентиля баллона 8 начинает поступать защитный газ. Требуемое давление газа и его расход регулируется с помощью редуктора 7. Затем с помощью устройства нагружения...

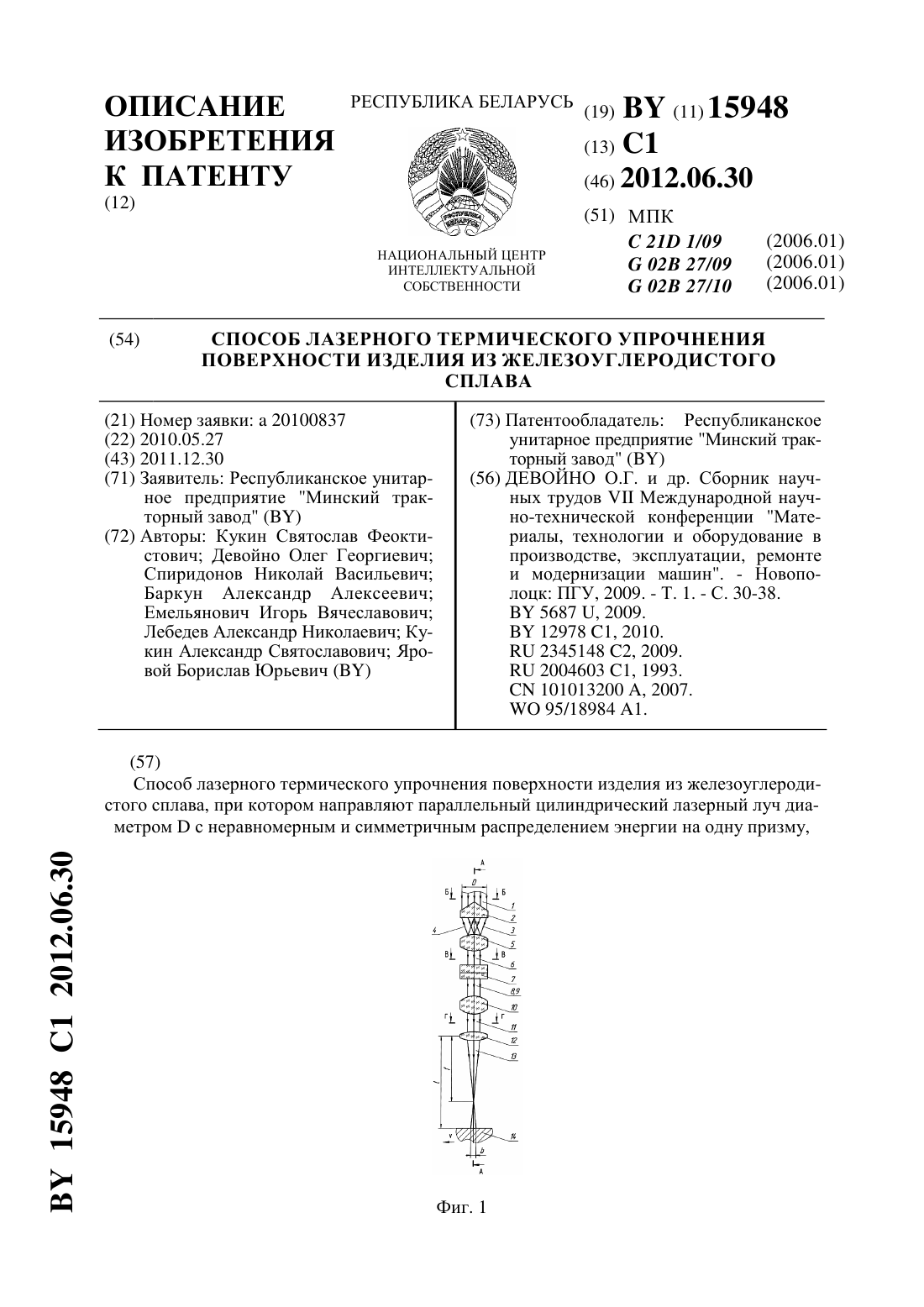

Номер патента: 15948

Опубликовано: 30.06.2012

Авторы: Баркун Александр Алексеевич, Кукин Александр Святославович, Емельянович Игорь Вячеславович, Яровой Борислав Юрьевич, Кукин Святослав Феоктистович, Спиридонов Николай Васильевич, Лебедев Александр Николаевич, Девойно Олег Георгиевич

МПК: G02B 27/10, C21D 1/09, G02B 27/09...

Метки: сплава, термического, упрочнения, изделия, способ, железоуглеродистого, лазерного, поверхности

Текст:

...сферическую линзу. Величиныивыбирают в соответствии с выражениями, где- диаметр лазерного луча на входе оптической системы- фокусное расстояние фокусирующей (сферической) линзы- расстояние от фокусирующей (сферической) линзы до обрабатываемой поверхности. В предложенном способе повышение качества обрабатываемой поверхности изделия из железоуглеродистого сплава осуществляется за счет создания термоупрочненного слоя с одинаковыми...

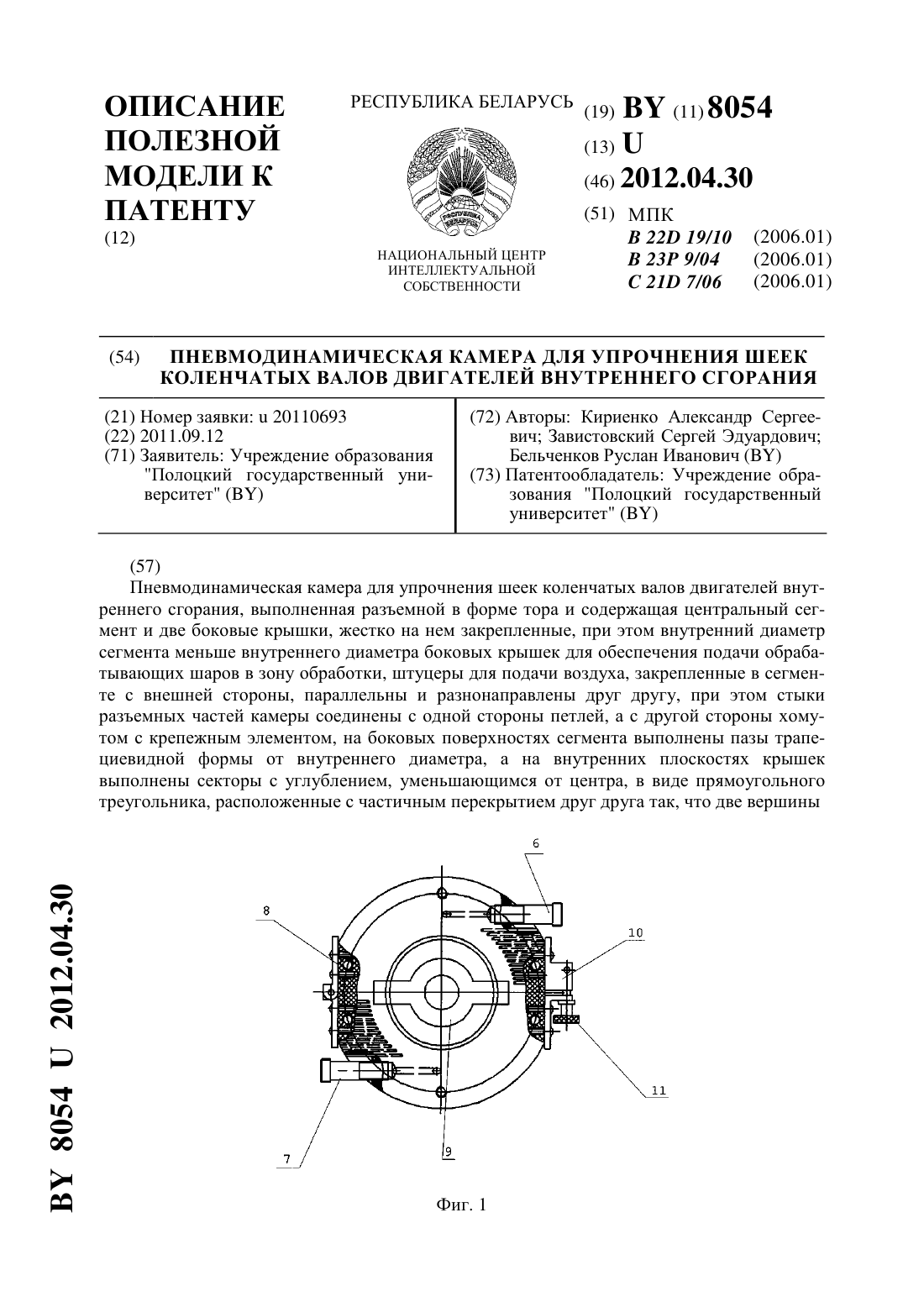

Номер патента: U 8054

Опубликовано: 30.04.2012

Авторы: Кириенко Александр Сергеевич, Завистовский Сергей Эдуардович, Бельченков Руслан Иванович

МПК: C21D 7/06, B22D 19/10, B23P 9/04...

Метки: шеек, двигателей, валов, упрочнения, камера, коленчатых, внутреннего, сгорания, пневмодинамическая

Текст:

...модели является расширение диапазона обрабатываемых валов, повышение коэффициента полезного действия пневмодинамической камеры. Поставленная задача достигается тем, что камера, выполненная разъемной в форме тора и содержащая центральный сегмент и две боковые крышки, жестко на нем закреп 2 80542012.04.30 ленные, при этом внутренний диаметр сегмента меньше внутреннего диаметра боковых крышек для обеспечения подачи обрабатывающих шаров в зону...

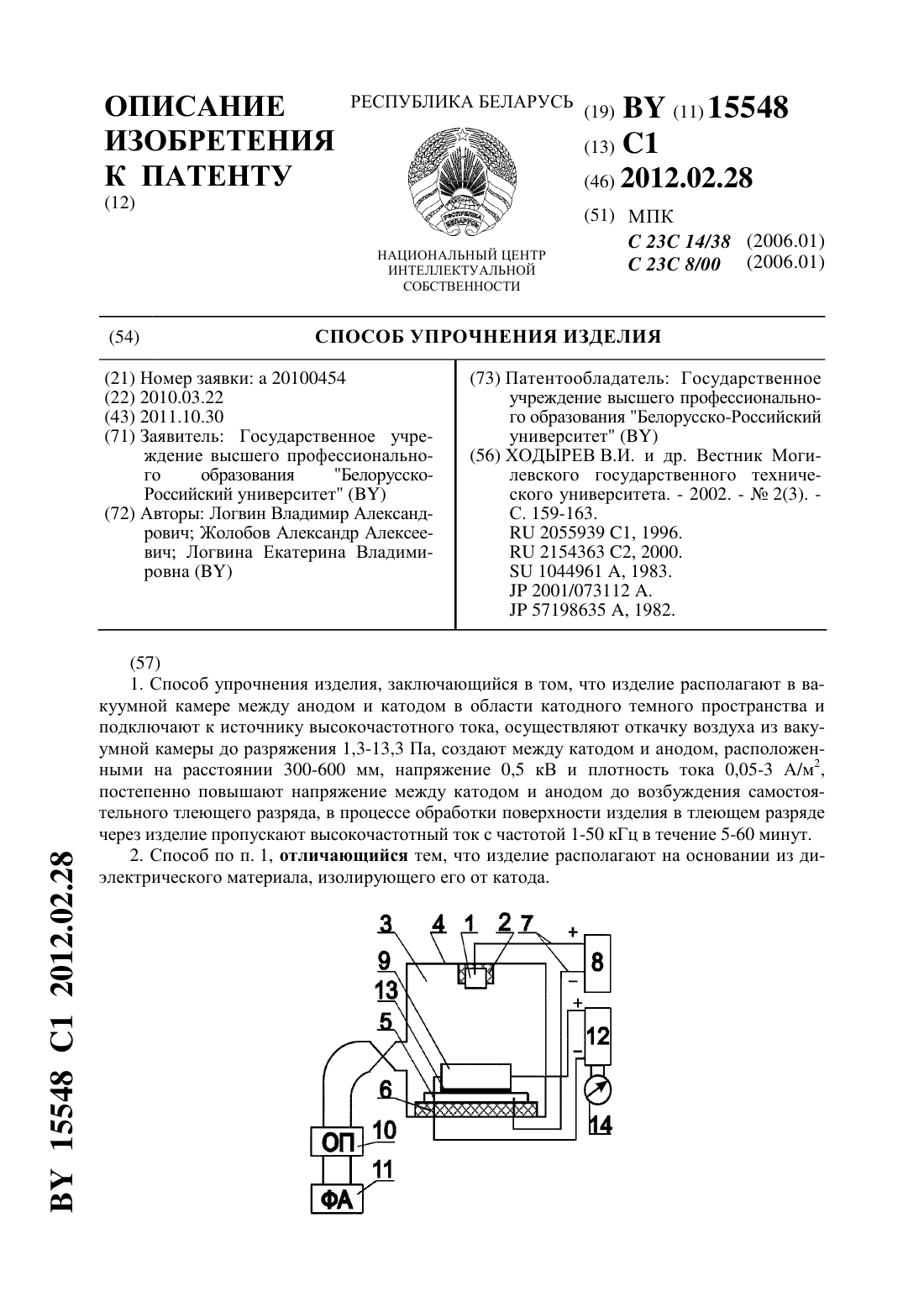

Номер патента: 15548

Опубликовано: 28.02.2012

Авторы: Логвин Владимир Александрович, Логвина Екатерина Владимировна, Жолобов Александр Алексеевич

МПК: C23C 8/00, C23C 14/38

Метки: упрочнения, изделия, способ

Текст:

...действием катодного падения потенциала энергия ионов, исходящих из анода и образующихся в межкатодном пространстве, увеличивается. Подвергая изделие воздействию высокочастотного постоянного тока, в процессе обработки можно значительно повысить энергетический потенциал атомов кристаллической решетки материала упрочняемого изделия, тем самым создать условия для проведения структурных изменений в приповерхностных слоях материала упрочняемого...

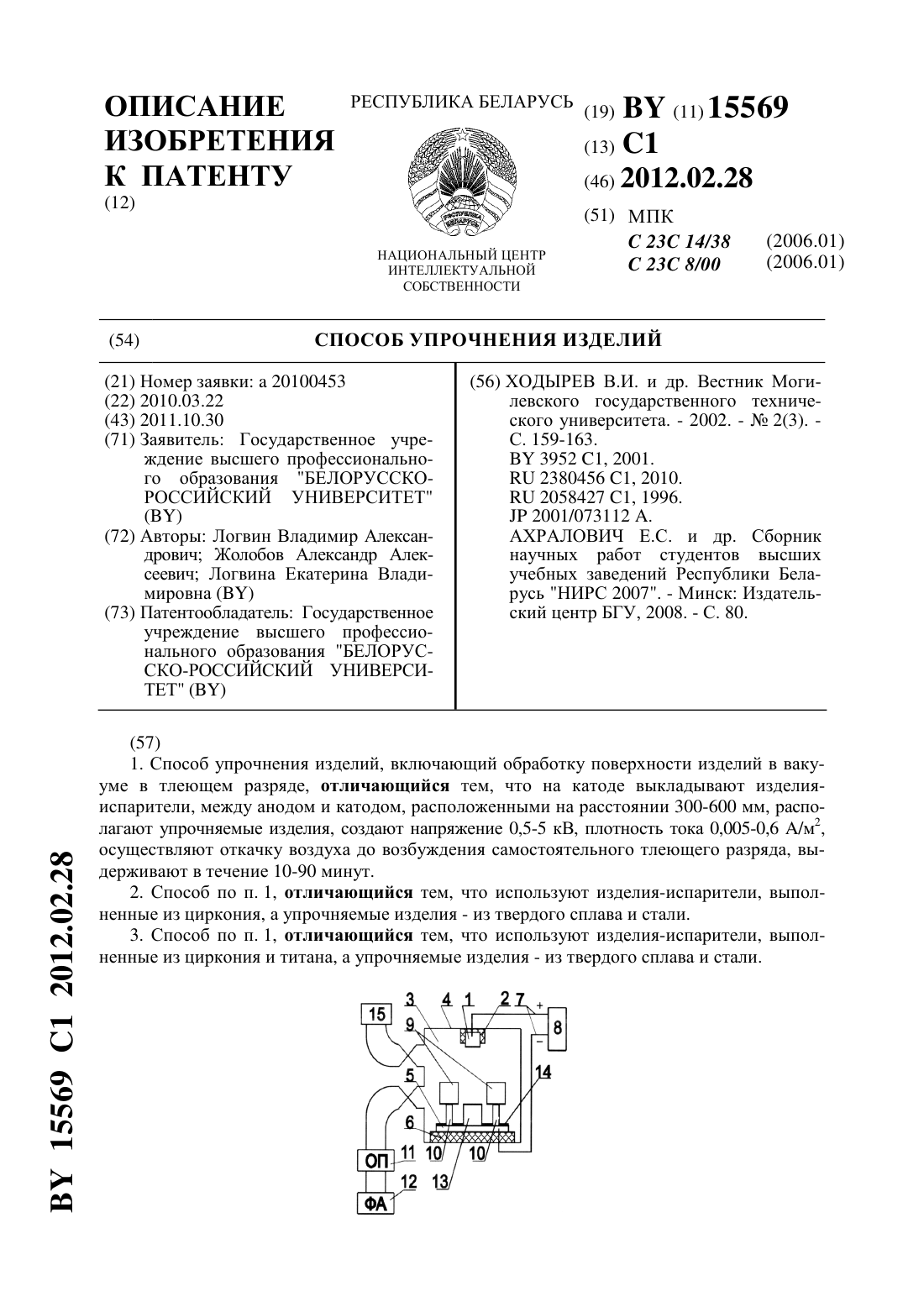

Номер патента: 15569

Опубликовано: 28.02.2012

Авторы: Логвина Екатерина Владимировна, Жолобов Александр Алексеевич, Логвин Владимир Александрович

МПК: C23C 14/38, C23C 8/00

Метки: способ, изделий, упрочнения

Текст:

...из циркония, титана, ниобия, хрома и тантала, а упрочняемые изделия - из твердого сплава и стали, в вакуумную камеру осуществляют напуск азота и углеродсодержащих газов, используют анод, выполненный из вольфрама. Между анодом и катодом размещают дополнительно упрочняемые изделия из сверхтвердых материалов. Используют анод, выполненный из титана со вставками по периметру из вольфрама. Используют анод, выполненный сборным из титана,...

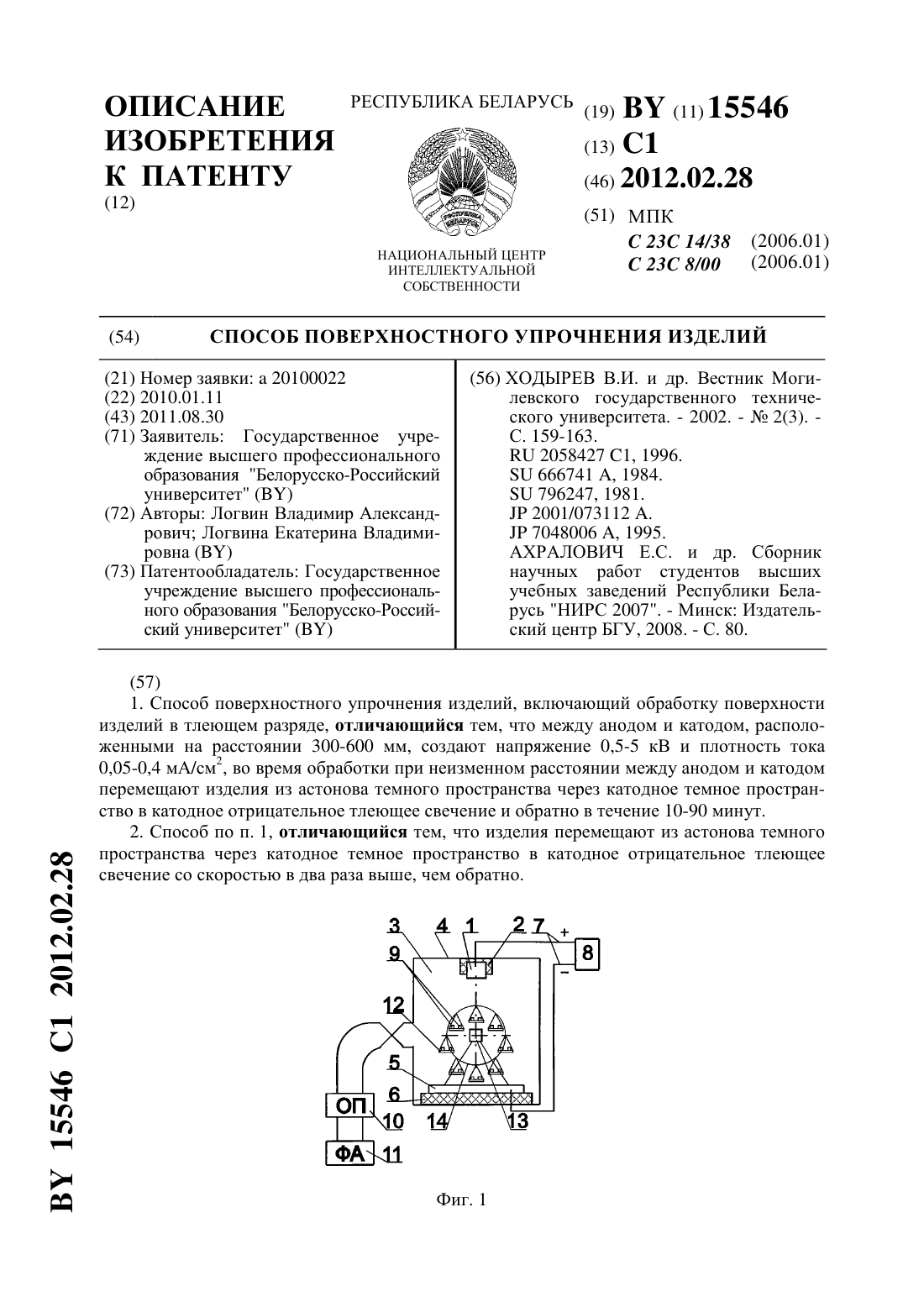

Номер патента: 15546

Опубликовано: 28.02.2012

Авторы: Логвин Владимир Александрович, Логвина Екатерина Владимировна

МПК: C23C 8/00, C23C 14/38

Метки: упрочнения, поверхностного, способ, изделий

Текст:

...в лабораторной практике используют тлеющий разряд для катодного распыления материалов 2. Причина катодного распыления заключается в том, что каждый положительный ион при соударении с катодом и изделиями передает свою энергию небольшой группе атомов катода и изделий. Это приводит к сильному местному повышению температуры, возникающему в отдельных микроскопических областях катода и изделий, которое и приводит к испарению компонентов, входящих в...

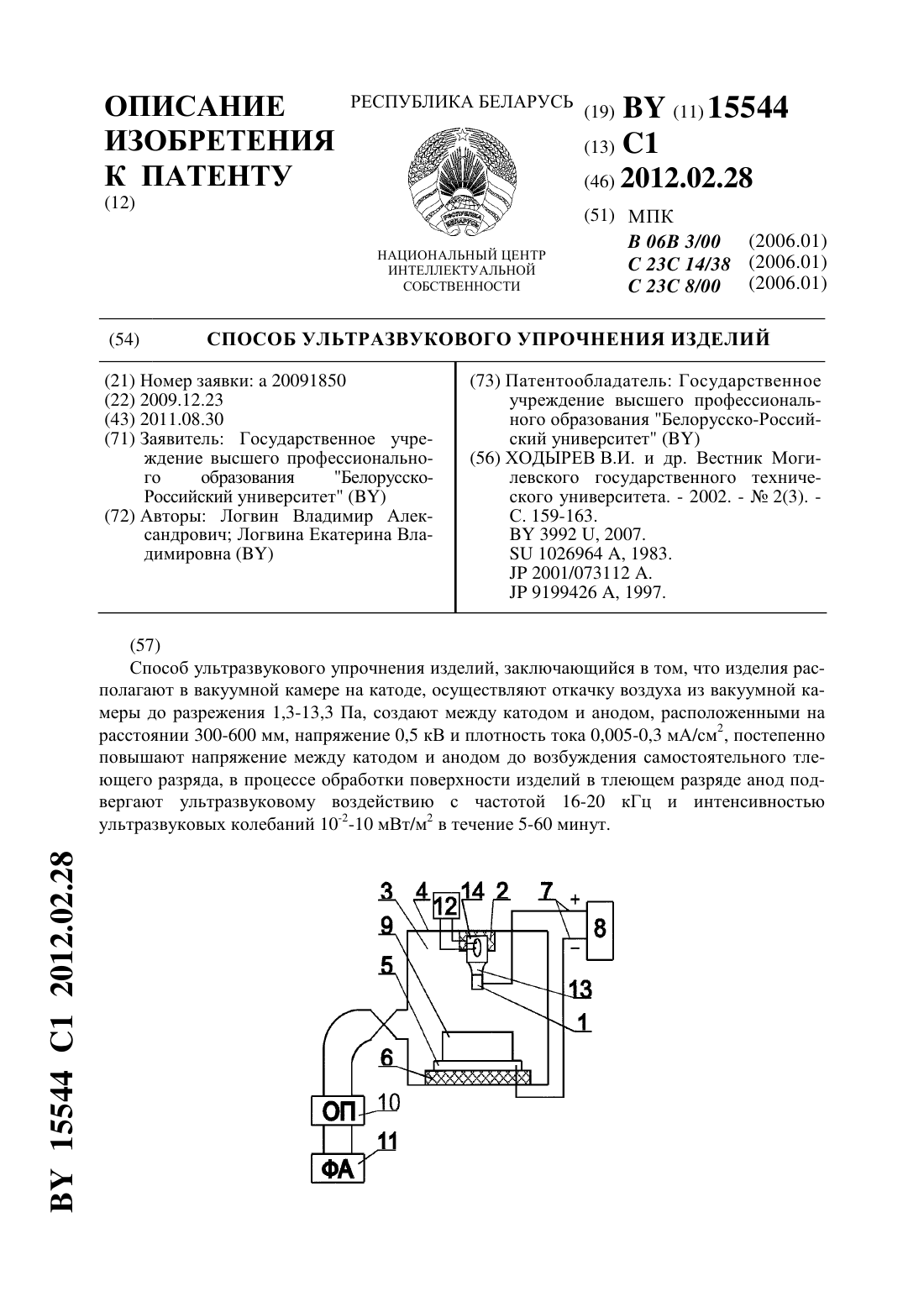

Номер патента: 15544

Опубликовано: 28.02.2012

Авторы: Логвина Екатерина Владимировна, Логвин Владимир Александрович

МПК: C23C 14/38, B06B 3/00, C23C 8/00...

Метки: способ, изделий, ультразвукового, упрочнения

Текст:

...металлов. Причина катодного распыления заключается в том,что каждый положительный ион при соударении с катодом и изделиями, контактирующими с катодом, передает свою энергию небольшой группе атомов катода и изделий, контактирующих с катодом. Кроме того, в тлеющем разряде поток ионов носит немоноэнергетический характер, не все ионы, исходящие из анода (электрода-излучателя) и расположенные в межкатодном пространстве, имеют энергию, достаточную...

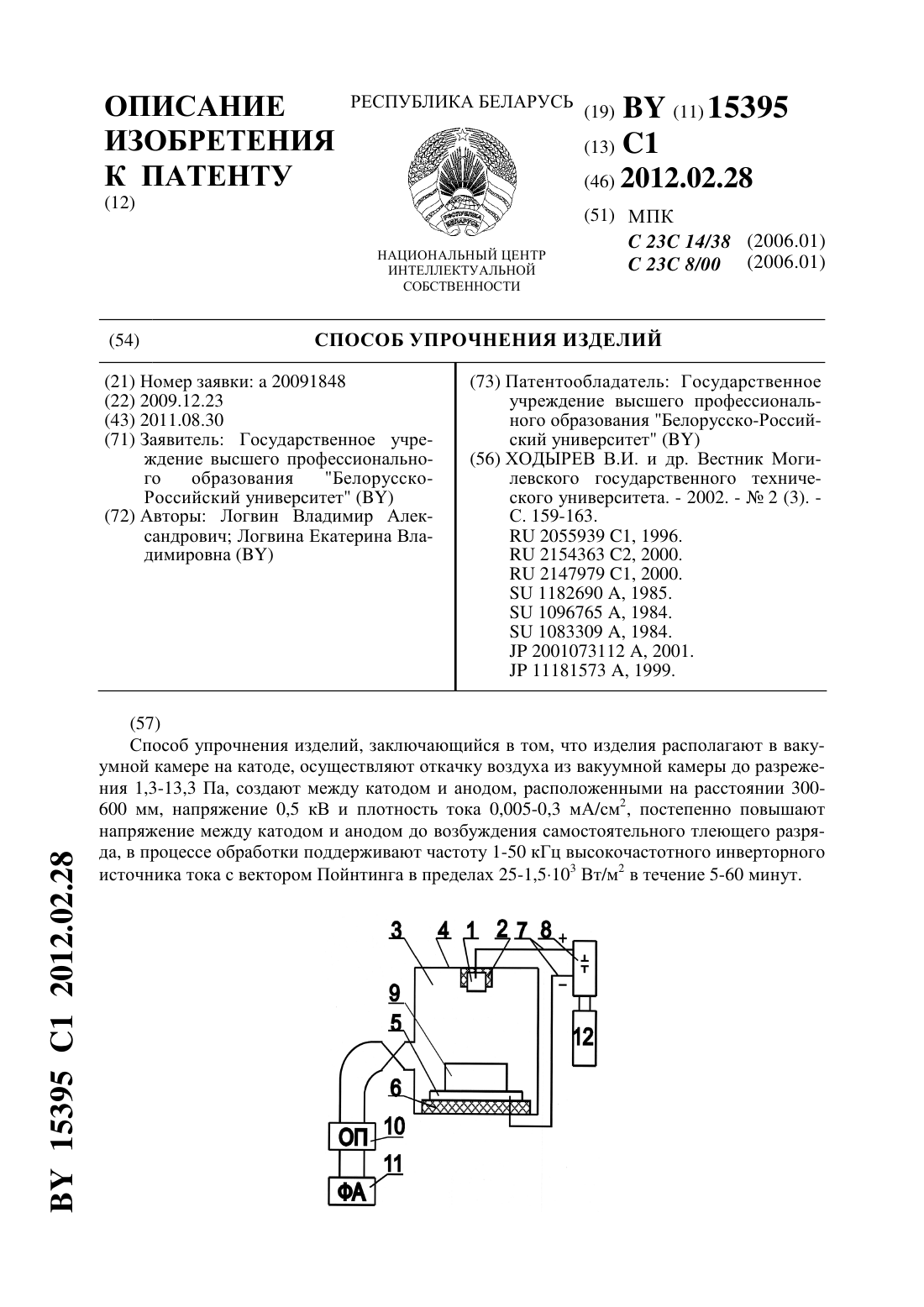

Номер патента: 15395

Опубликовано: 28.02.2012

Авторы: Логвин Владимир Александрович, Логвина Екатерина Владимировна

МПК: C23C 8/00, C23C 14/38

Метки: изделий, упрочнения, способ

Текст:

...изменений в материале упрочняемого изделия. Поэтому, подвергая анод и катод воздействию высокочастотного постоянного тока, в процессе обработки можно значительно повысить начальную энергию заряженных частиц, исходящих из анода и катода, тем самым усилить действие эффекта Франка-Рида по выходу ионов из анода и электронов из катода. Далее под действием катодного падения потенциала энергия ионов и электронов увеличивается. Тем самым повышается...

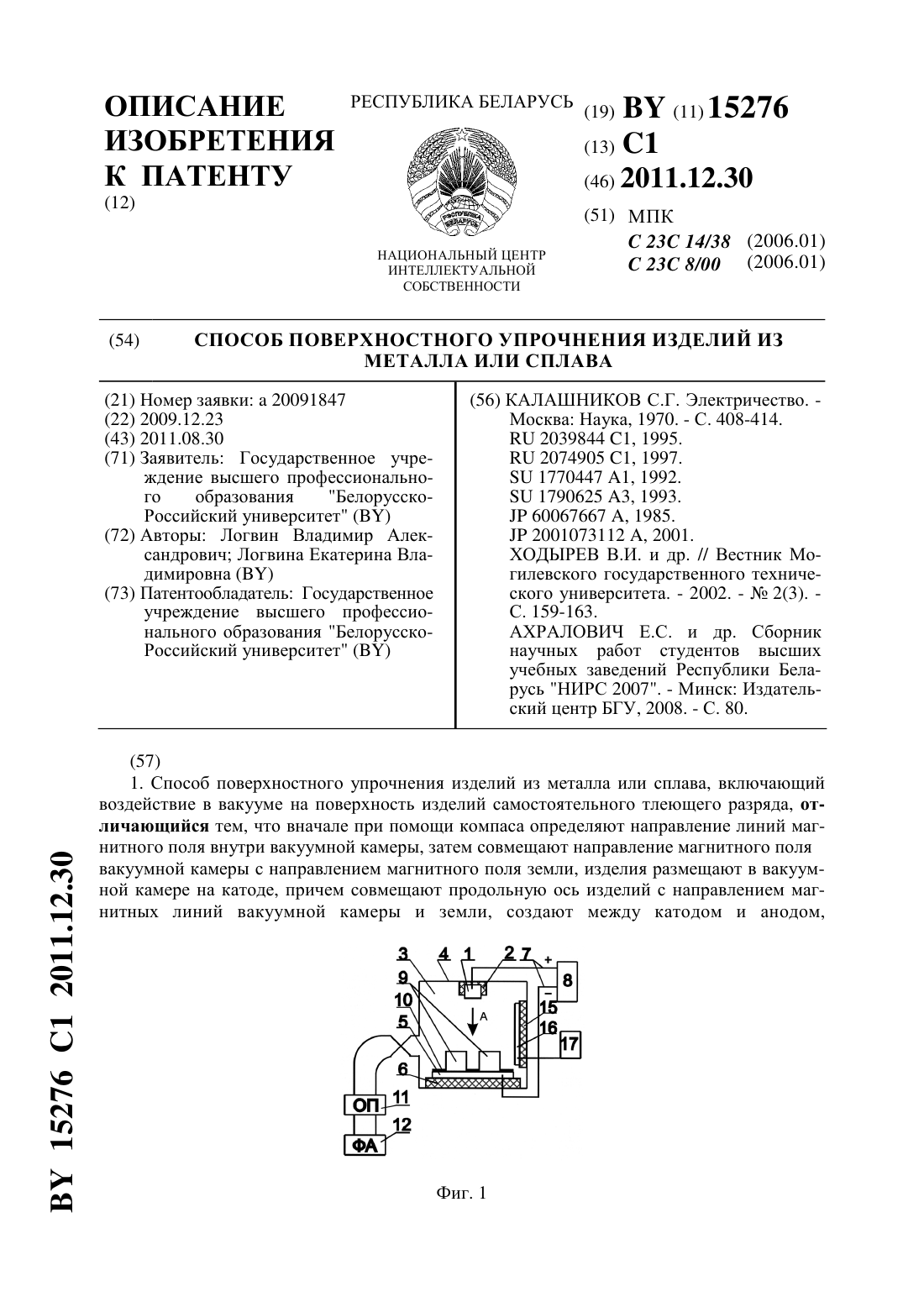

Номер патента: 15276

Опубликовано: 30.12.2011

Авторы: Логвина Екатерина Владимировна, Логвин Владимир Александрович

МПК: C23C 14/38, C23C 8/00

Метки: металла, упрочнения, изделий, способ, или, сплава, поверхностного

Текст:

...дефектов 3. При этом ионы материала анода, покидающие анод, внедряются в поверхностный слой упрочняемого изделия с образованием устойчивых связей с кристаллической решеткой материала изделия, изменяя структуру поверхностного слоя упрочняемого изделия особенно в местах с повышенной плотностью дефектов, что препятствует распаду мартенсита. Вследствие увеличения межатомных расстояний в кристаллической решетке и под действием катодного падения...

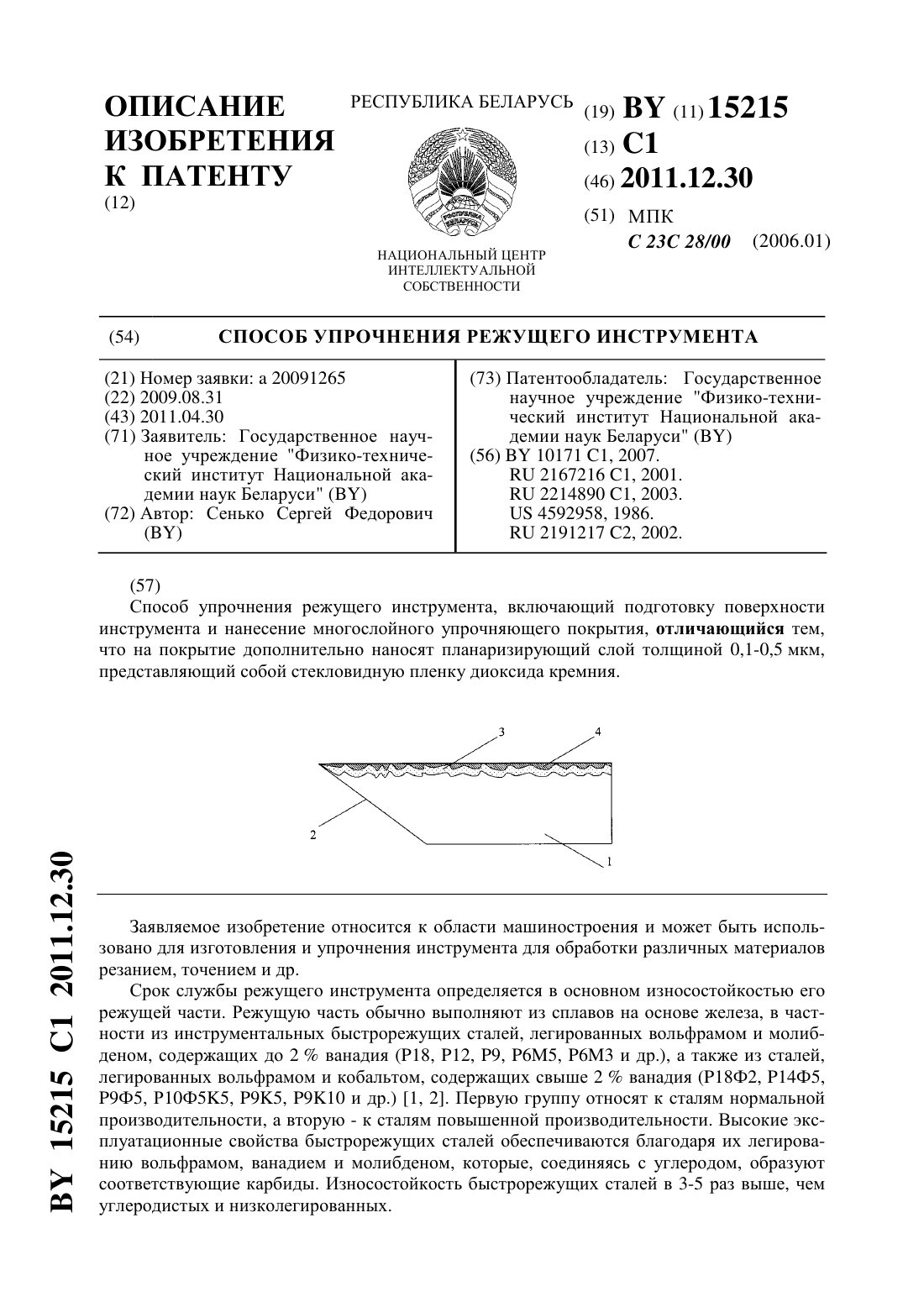

Номер патента: 15215

Опубликовано: 30.12.2011

Автор: Сенько Сергей Федорович

МПК: C23C 28/00

Метки: способ, упрочнения, режущего, инструмента

Текст:

...на основе диоксида титана, циркония и т.п. Планаризирующие покрытия на основе диоксида кремния получают 2 15215 1 2011.12.30 путем окунания инструмента в раствор кремнийорганического соединения, например тетраэтоксисилана, с последующей сушкой и термообработкой. Кремнийорганическое соединение при этом гидролизуется с образованием стекловидной пленки диоксида кремния, обладающей хорошей адгезией к различным упрочняющим покрытиям....

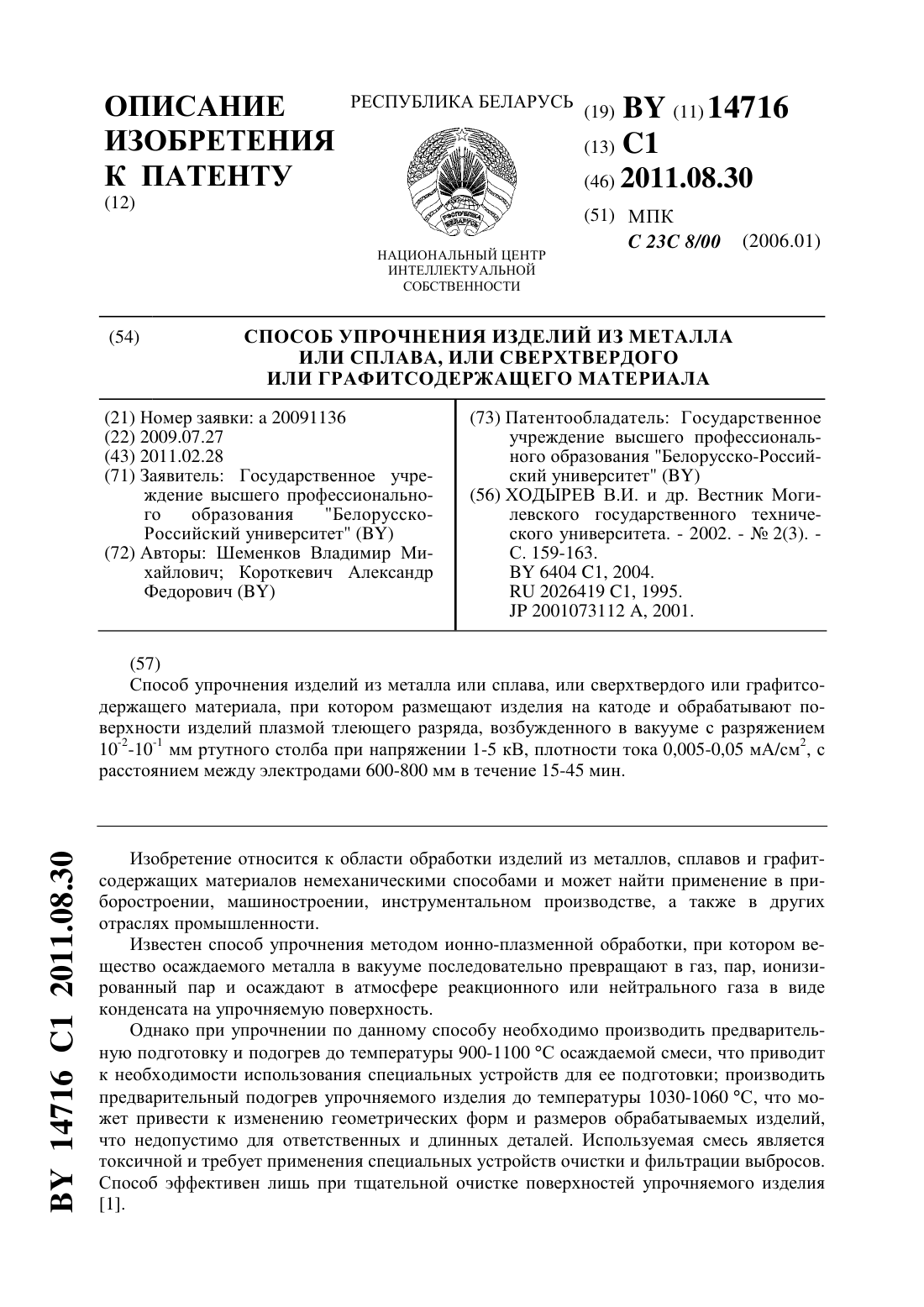

Номер патента: 14716

Опубликовано: 30.08.2011

Авторы: Короткевич Александр Федорович, Шеменков Владимир Михайлович

МПК: C23C 8/00

Метки: упрочнения, изделий, способ, сплава, графитсодержащего, металла, материала, или, сверхтвердого

Текст:

...с разряжением 10-210-1, напряжением 1-5 кВ при обеспечении расстояния между анодом и катодом в интервале 600-800 мм, при плотности тока 0,005-0,05 мА/см 2 в течение 15-45 мин посредством потока положительно заряженных частиц. Модификация приповерхностных слоев изделия осуществляется в среде остаточных атмосферных газов при нагреве изделия в процессе обработки не более 150 С, что позволяет сохранить конструктивные и геометрические параметры...

Номер патента: 13839

Опубликовано: 30.12.2010

Авторы: Мамонов Николай Владимирович, Мамонова Татьяна Викторовна, Мамонов Дмитрий Николаевич

МПК: B21C 37/00, B21H 3/00

Метки: тонкостенной, упрочнения, трубы, накаткой, устройство, спирали

Текст:

...спирали, содержащее раму, на которой размещены привод, опора для накатываемой трубы и два ролика для накатки, один из которых установлен с возможностью перемещения в направлении другого. Недостатками устройства являются невозможность увеличить высоту накатки небольшая длина накатываемой поверхности низкое рабочее давление обрабатываемых сред узкий ассортимент выпускаемой продукции. Выполнение поставленной задачи достигается в отличительной...

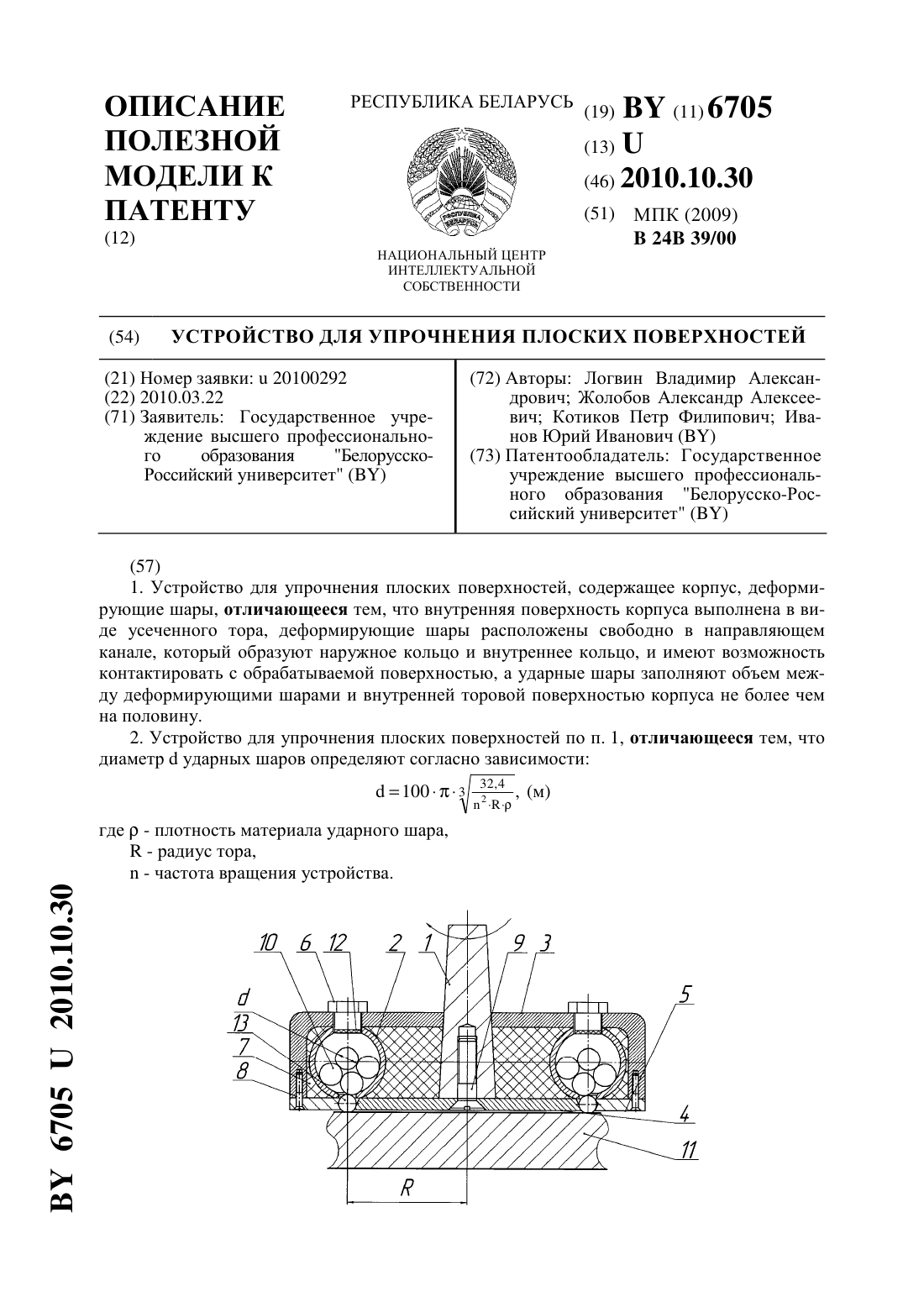

Номер патента: U 6705

Опубликовано: 30.10.2010

Авторы: Логвин Владимир Александрович, Иванов Юрий Иванович, Котиков Петр Филипович, Жолобов Александр Алексеевич

МПК: B24B 39/00

Метки: поверхностей, устройство, плоских, упрочнения

Текст:

...Указанная задача решается благодаря тому, что устройство для упрочнения плоских поверхностей, содержащее корпус, деформирующие шары, согласно полезной модели,внутренняя поверхность корпуса выполнена в виде усеченного тора, деформирующие шары расположены свободно в направляющем канале, который образуют наружное кольцо и внутреннее кольцо, и имеют возможность контактировать с обрабатываемой поверхностью, а ударные шары заполняют объем между...

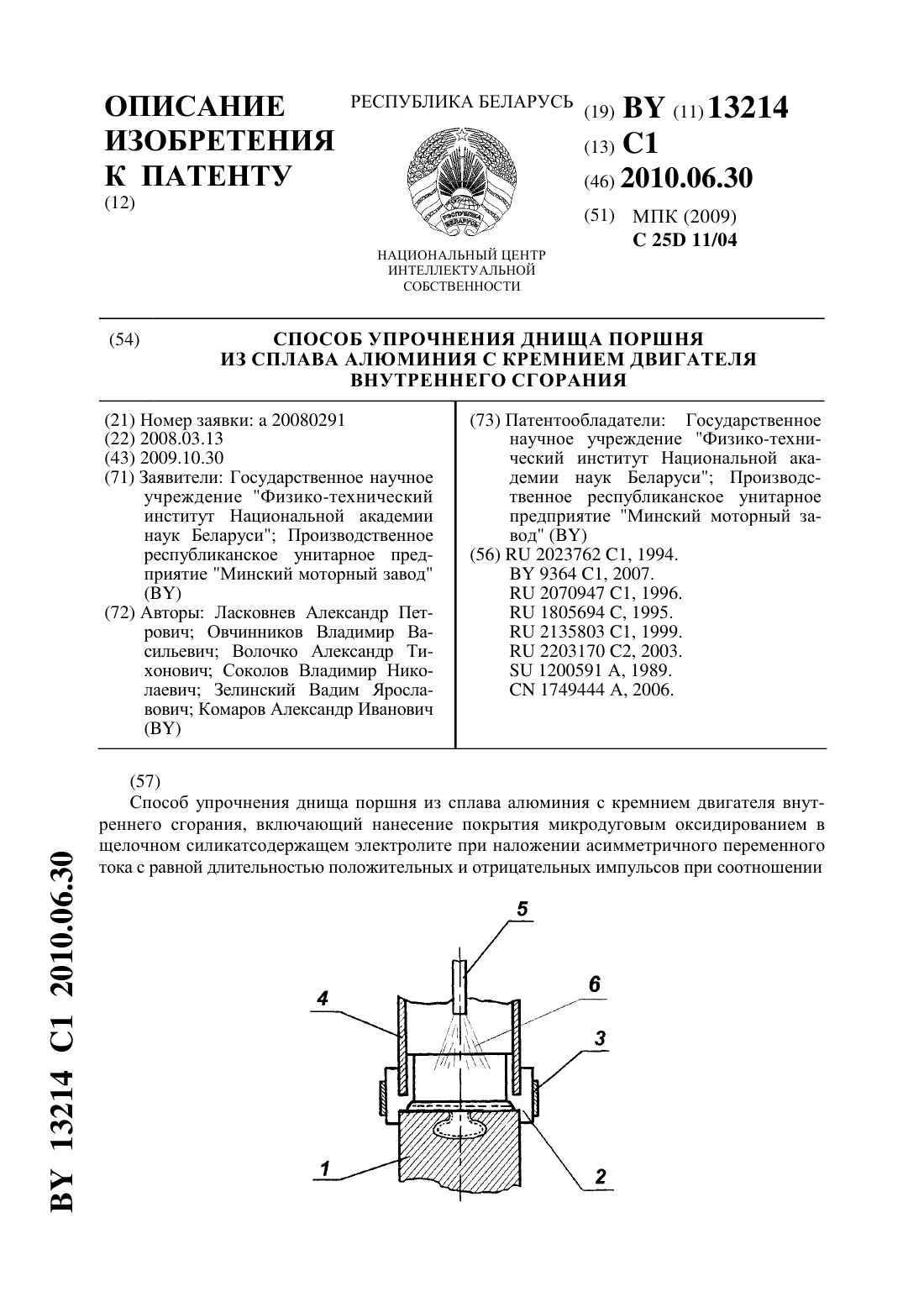

Номер патента: 13214

Опубликовано: 30.06.2010

Авторы: Соколов Владимир Николаевич, Зелинский Вадим Ярославович, Овчинников Владимир Васильевич, Ласковнев Александр Петрович, Комаров Александр Иванович, Волочко Александр Тихонович

МПК: C25D 11/04

Метки: днища, алюминия, упрочнения, сплава, сгорания, кремнием, способ, внутреннего, двигателя, поршня

Текст:

...факторов (состав, температура электролита, оксидируемый сплав, токовый режим и т.п.), так и от их совокупности. Способ упрочнения днища поршня поясняется схемой (фиг. 1). Поршень 1 изолирован герметизирующей прокладкой 2, которую удерживает от больших объемных изменений при уплотнении ограничительное кольцо 3 с помощью создающего прижимного усилия части корпуса электрохимической ячейки 4. Названные детали создают корпус ванны, в...

Номер патента: 13369

Опубликовано: 30.06.2010

Авторы: Вершина Алексей Константинович, Агеев Виталий Александрович, Беляев Геннадий Яковлевич

МПК: B23P 15/28, B23B 27/00, C23C 14/00...

Метки: упрочнения, инструмента, лезвийного, способ

Текст:

...титана, перед нанесением износостойкого покрытия осуществляют кипячение инструмента в течение 25-35 мин в водном растворе, содержащем 50-150 г/л молибденового ангидрида,после чего промывают, сушат и активируют в вакууме поверхность инструмента воздействием на режущую часть ионами титана с энергией 0,5-3,0 кэВ в течение 0,5-5 мин при плавном понижении энергии ионов до 0-150 эВ и постепенном повышении давления рабочего газа с последующим...

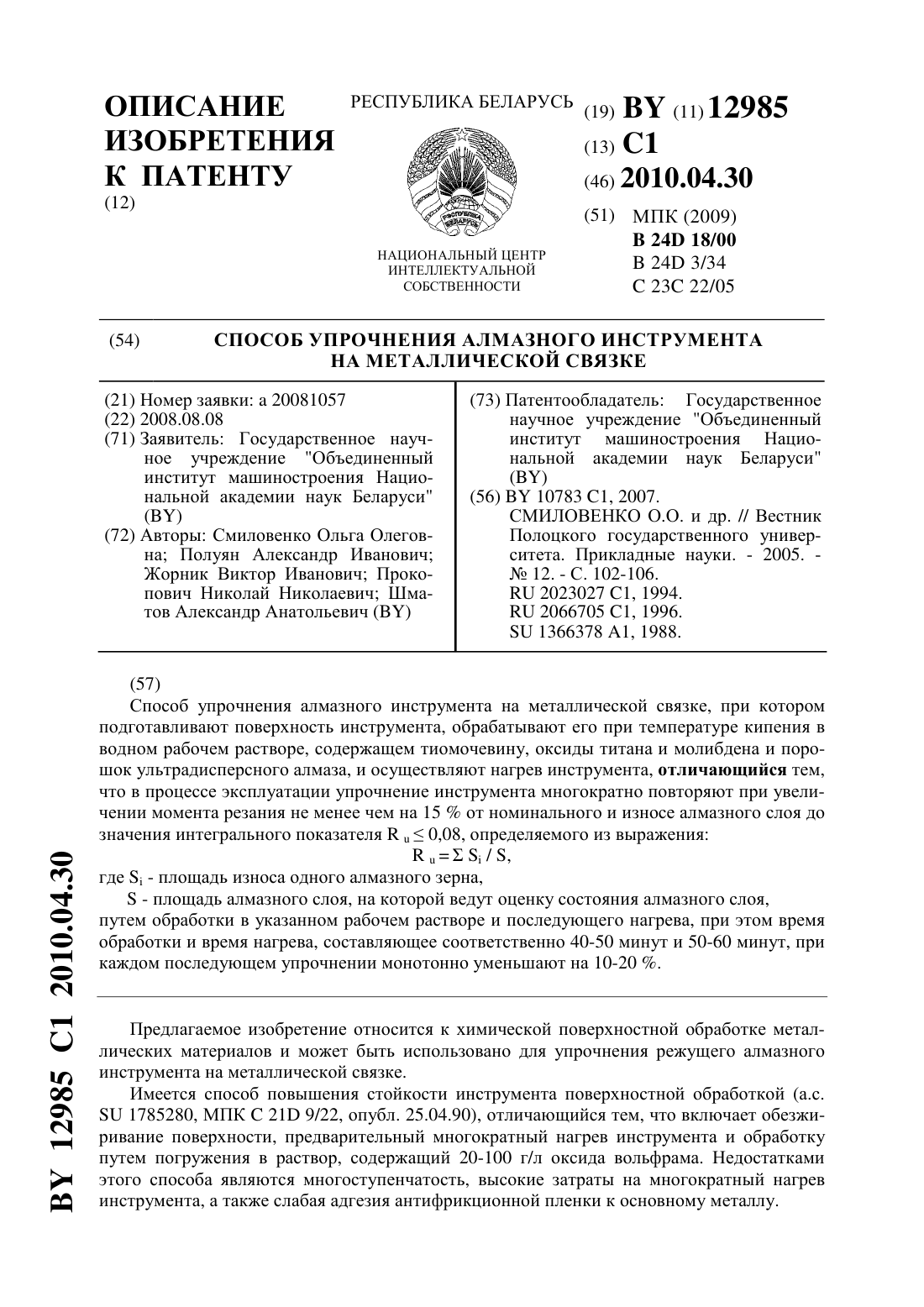

Номер патента: 12985

Опубликовано: 30.04.2010

Авторы: Шматов Александр Анатольевич, Полуян Александр Иванович, Жорник Виктор Иванович, Смиловенко Ольга Олеговна, Прокопович Николай Николаевич

МПК: B24D 18/00, B24D 3/34, C23C 22/05...

Метки: способ, связке, металлической, упрочнения, алмазного, инструмента

Текст:

...на единицу поверхности, форма алмазных порошков была принята близкой к форме шара. Если содержание зерен различных фракций задать в процентных отношениях по количествам зерен, то/100. Здесь- содержание фракций, , по ГОСТ 2906-80- общее количество алмазных зерен. Приняв, что размер алмазного зерна (диаметр) 2, объем зерна -той фракцииопределяется 4 / 33 , будем считать, что фракционный состав пронумерован в порядке возрастания размеров...

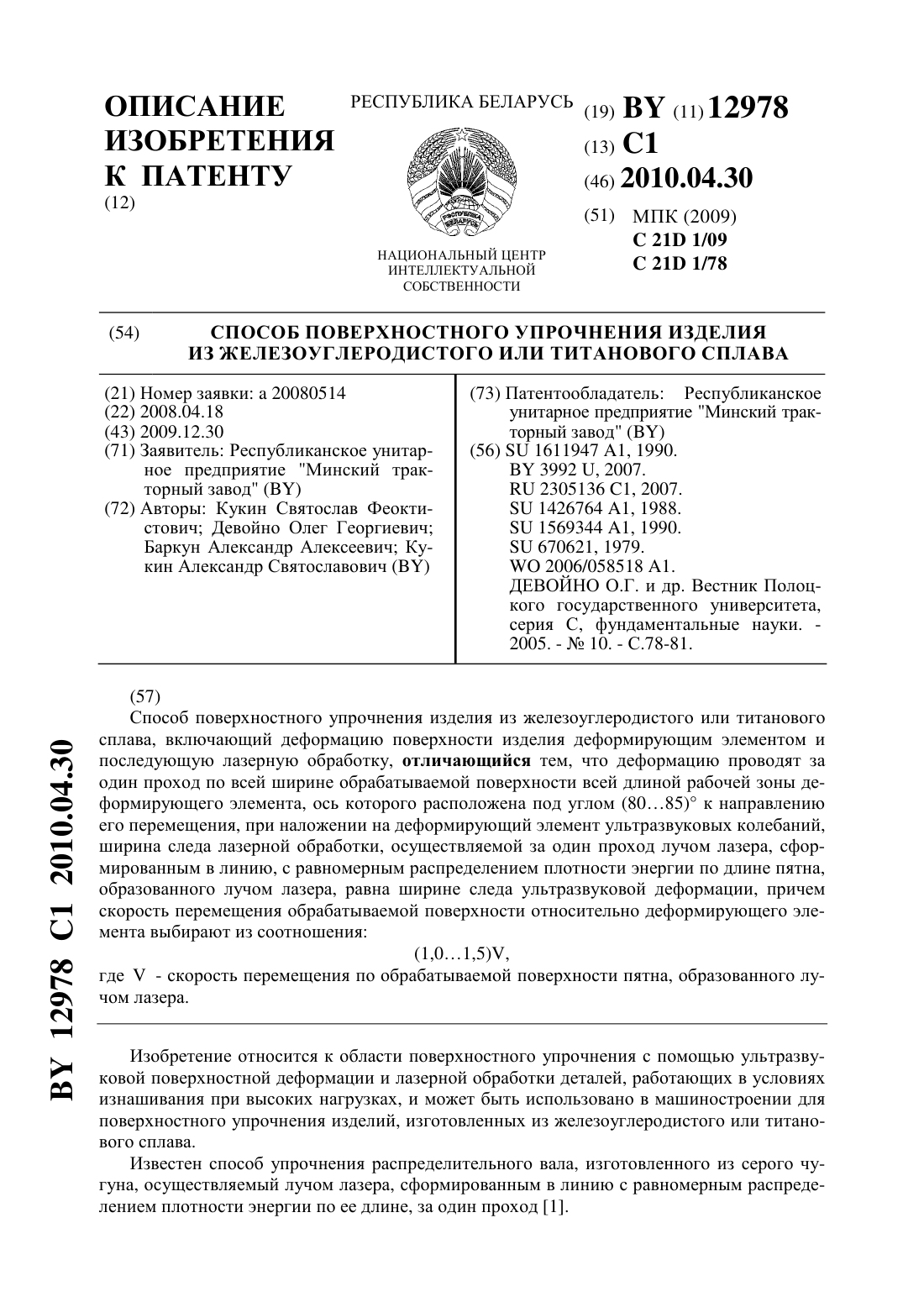

Номер патента: 12978

Опубликовано: 30.04.2010

Авторы: Кукин Александр Святославович, Кукин Святослав Феоктистович, Девойно Олег Георгиевич, Баркун Александр Алексеевич

МПК: C21D 1/09, C21D 1/78

Метки: поверхностного, или, упрочнения, сплава, титанового, железоуглеродистого, способ, изделия

Текст:

...его перемещения, и, таким образом, в общем случае, обеспечивать деформацию поверхностного слоя в трех взаимно перпендикулярных направлениях. Это обеспечивает более эффективное измельчение структуры поверхности из железоуглеродистого или титанового сплава. При обработке чугуна имеет место проникновение углерода в металлическую матрицу по бездиффузионному механизму, снижая его содержание в свободном виде, а также более интенсивное...

Номер патента: 12942

Опубликовано: 28.02.2010

Авторы: Агеев Виталий Александрович, Вершина Алексей Константинович, Пискунова Ольга Юрьевна

МПК: C23C 14/48, C23C 8/24

Метки: способ, лезвийного, упрочнения, быстрорежущей, инструмента, комбинированного, стали

Текст:

...значительного количества нитридных фаз, препятствующих диффузии азота от поверхности в объем материала. Увеличение характеристик твердости и хрупкости поверхностного слоя обрабатываемого инструмента приводит к снижению адгезионной прочности формируемого впоследствии методом КИБ покрытия. С другой стороны, уменьшение содержания азота в газовой смеси требует пропорционального увеличения содержания инертного газа, ибо процесс азотирования...

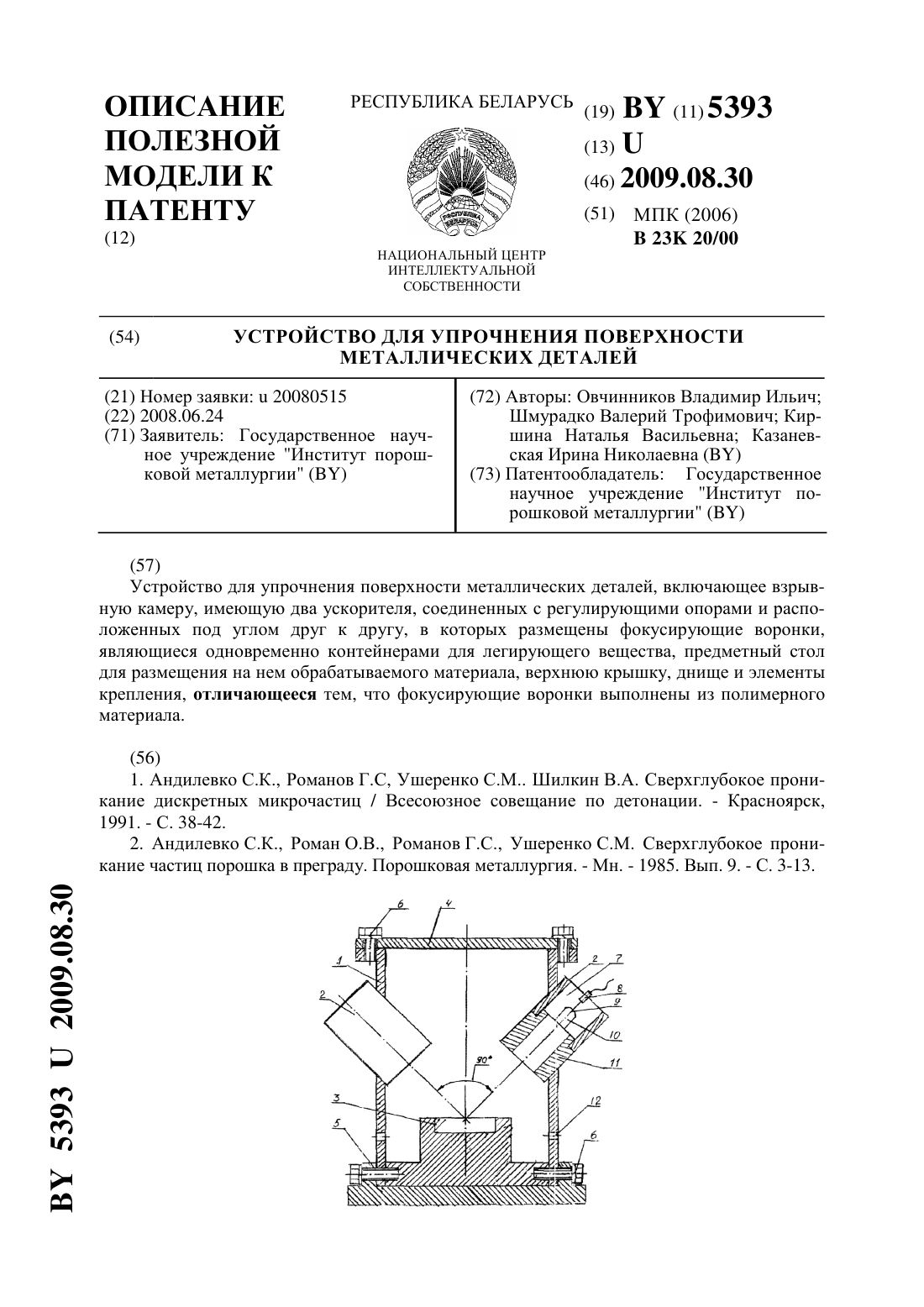

Номер патента: U 5393

Опубликовано: 30.08.2009

Авторы: Шмурадко Валерий Трофимович, Овчинников Владимир Ильич, Казаневская Ирина Николаевна, Киршина Наталья Васильевна

МПК: B23K 20/00

Метки: деталей, устройство, поверхности, металлических, упрочнения

Текст:

...что требует дополнительной механической обработки и снижает технологические возможности процесса легирования. Технической задачей полезной модели является расширение технологических возможностей процесса легирования и создание устройства для получения высокоскоростных потоков легирующего состава без присутствия в нем остатков корпуса фокусирующих воронок, что позволяет в зависимости от режима процесса производить упрочнение поверхности...

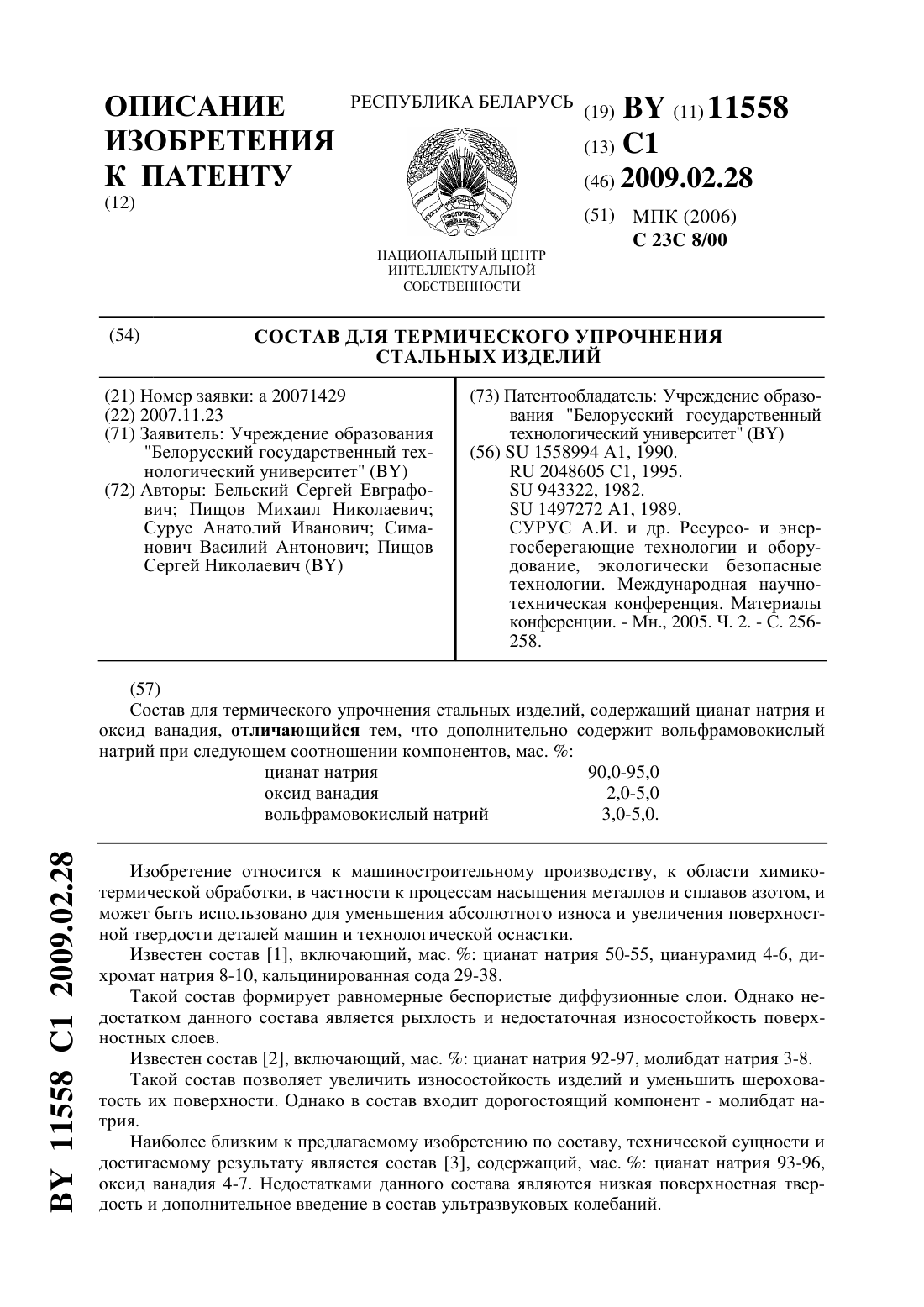

Номер патента: 11558

Опубликовано: 28.02.2009

Авторы: Симанович Василий Антонович, Пищов Михаил Николаевич, Бельский Сергей Евграфович, Сурус Анатолий Иванович, Пищов Сергей Николаевич

МПК: C23C 8/00

Метки: состав, изделий, стальных, упрочнения, термического

Текст:

...изобретения является уменьшение абсолютного износа (до 75 мг на пути трения 500 м) и повышение поверхностной твердости изделий (до 600 ). Поставленная задача достигается тем, что предложенный состав для термического упрочнения стальных изделий дополнительно содержит вольфрамовокислый натрий при следующем соотношении компонентов, мас.цианат натрия 90,0-95,0 оксид ванадия 2,0-5,0 вольфрамовокислый натрий 3,0-5,0. Изобретение поясняется...

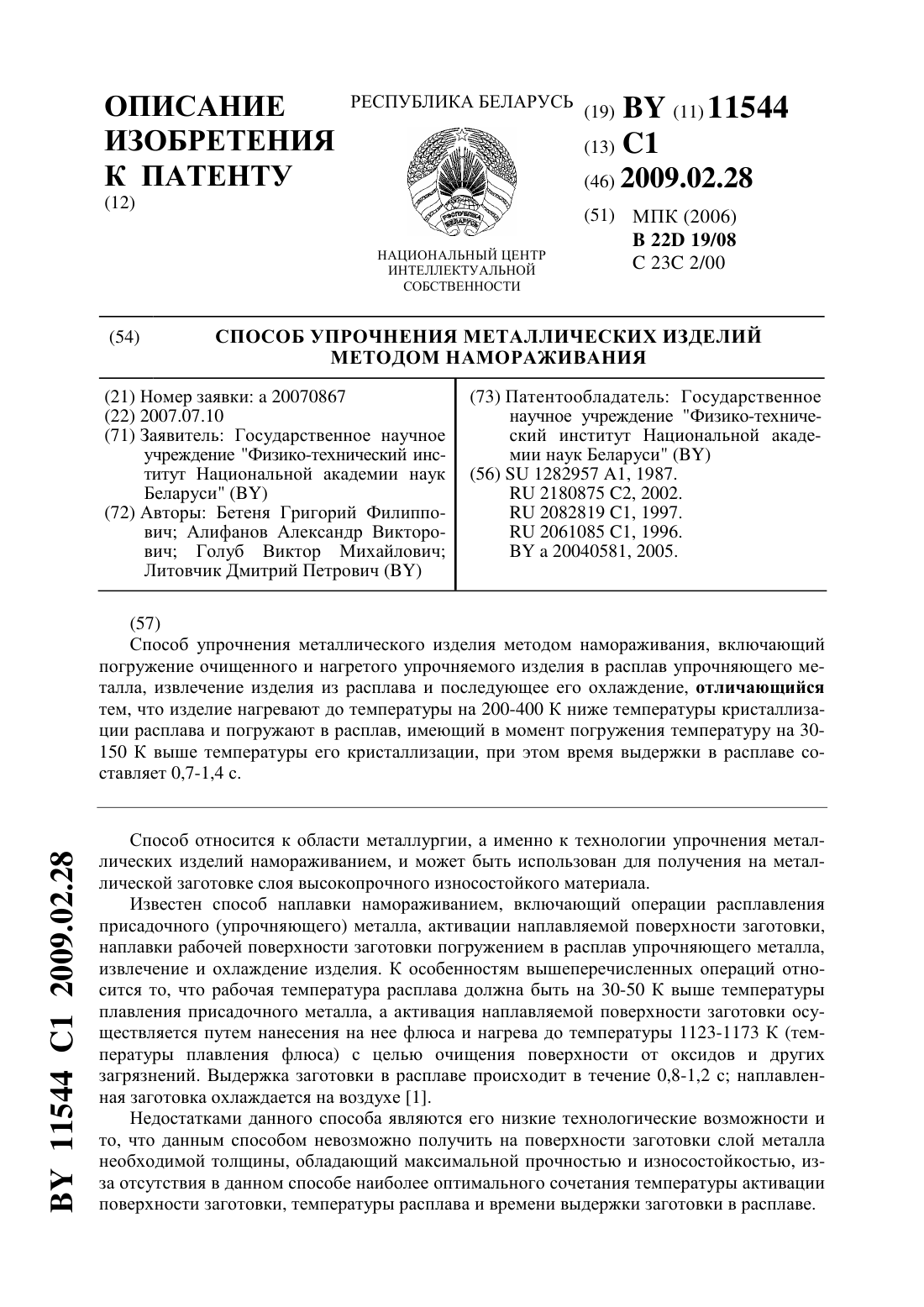

Номер патента: 11544

Опубликовано: 28.02.2009

Авторы: Бетеня Григорий Филиппович, Литовчик Дмитрий Петрович, Голуб Виктор Михайлович, Алифанов Александр Викторович

МПК: B22D 19/08, C23C 2/00

Метки: методом, упрочнения, намораживания, изделий, способ, металлических

Текст:

...К. Заготовка с флюсом выдерживается при этой температуре в течение 10-12 с до полного растворения окисных пленок и других загрязнений, после чего погружается в расплав на 0,7-1,4 с, при этом поверхность заготовки полностью очищается от флюса и растворенных окислов и загрязнений. Через 0,7-1,4 с заготовка с намороженным слоем извлекается из тигля с расплавом, и происходит ее охлаждение на воздухе. На опытном литейном участке Белорусского...

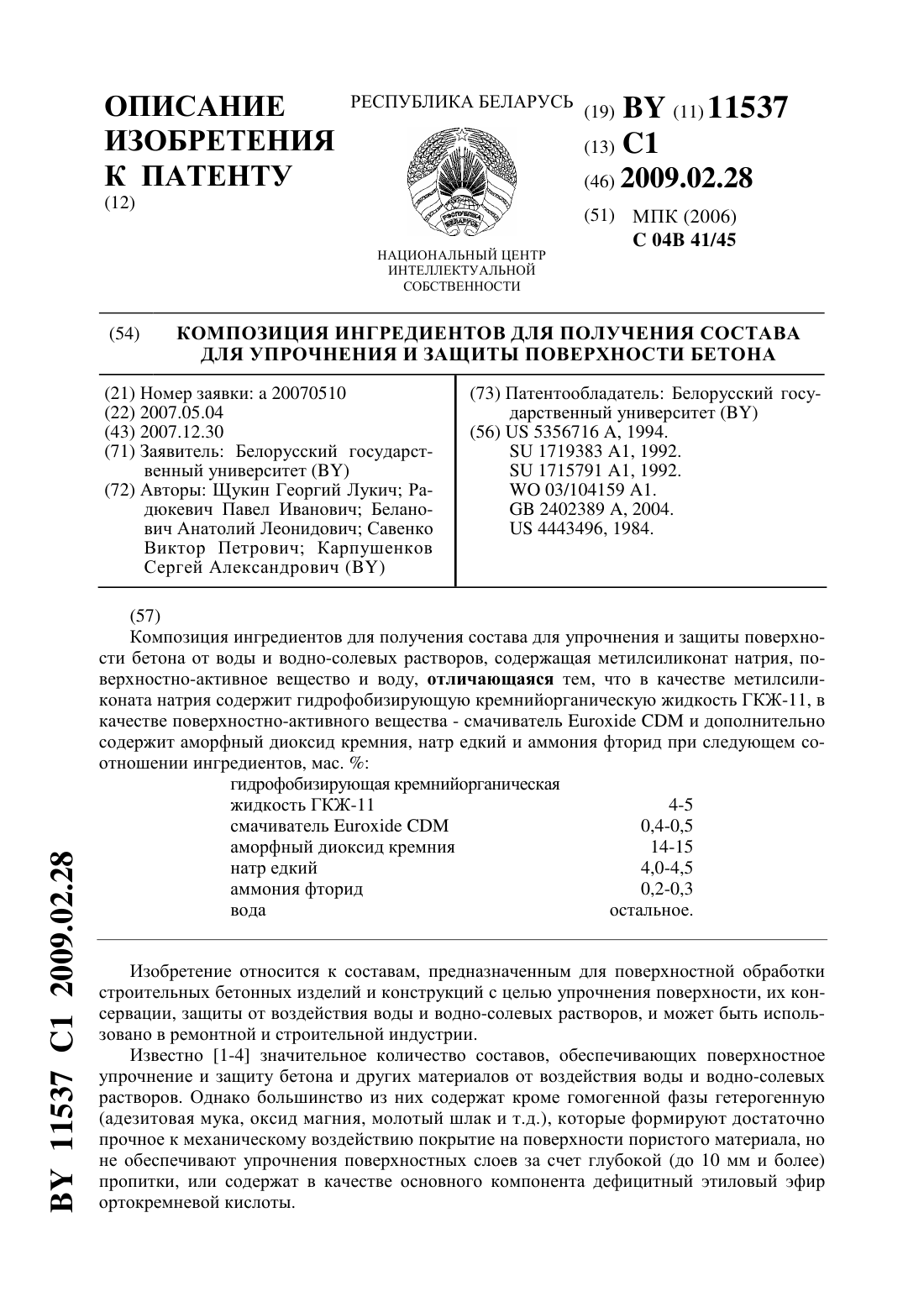

Номер патента: 11537

Опубликовано: 28.02.2009

Авторы: Радюкевич Павел Иванович, Беланович Анатолий Леонидович, Щукин Георгий Лукич, Савенко Виктор Петрович, Карпушенков Сергей Александрович

МПК: C04B 41/45

Метки: состава, поверхности, получения, ингредиентов, упрочнения, бетона, композиция, защиты

Текст:

...слоев бетона и защите от воздействия воды и водно-солевых растворов. Техническим результатом при использовании предлагаемой композиции ингредиентов для получения состава для пропитки бетона является упрочнение его поверхностных слоев за счет образования единого целого при взаимодействии компонентов состава и бетона и защита от воздействия воды и водно-солевых растворов. Сущность предлагаемого изобретения заключается в том, что композиция...

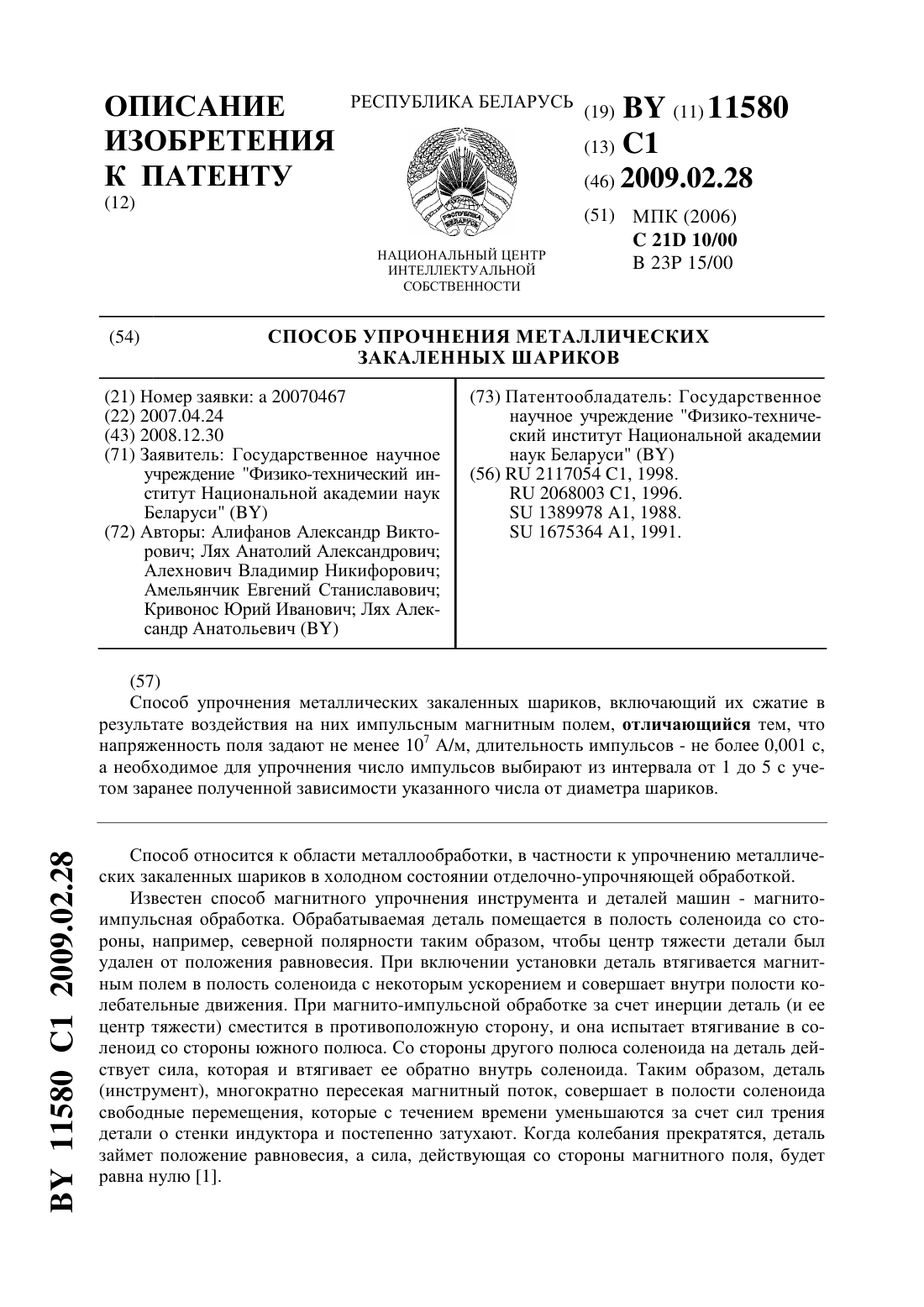

Номер патента: 11580

Опубликовано: 28.02.2009

Авторы: Кривонос Юрий Иванович, Амельянчик Евгений Станиславович, Алифанов Александр Викторович, Алехнович Владимир Никифорович, Лях Анатолий Александрович, Лях Александр Анатольевич

МПК: C21D 10/00, B23P 15/00

Метки: закаленных, способ, шариков, металлических, упрочнения

Текст:

...на большую глубину от поверхности, повышение их прочностных характеристик, уменьшение разброса показаний прочностных характеристик и повышение производительности процесса упрочнения. Поставленная задача решается тем, что в способе упрочнения металлических закаленных шариков, включающем их сжатие в результате воздействия на них импульсным магнитным полем, напряженность поля задают не менее 107 А/м, длительность импульсов не более 0,001...

Номер патента: 11375

Опубликовано: 30.12.2008

Авторы: Ильющенко Татьяна Александровна, Жук Елена Владимировна, Ильющенко Александр Федорович, Судник Лариса Владимировна

МПК: C21D 9/22, B24B 3/00, B24B 1/00...

Метки: лезвийного, способ, инструмента, упрочнения

Текст:

...упрочнения является результатом диффузии элементов, выделяющихся в зоне резания в элементарной форме, в результате деструкции абразивного материала обрабатывающего инструмента. Максимальное насыщение рабочих поверхностей лезвийного инструмента достигается при абразивной обработке инструментом,в состав которого введены нанокомпоненты. Глубина проникания упрочняющих компонентов при этом способе находится в пределах 1,5-4 мкм. При снижении...

Номер патента: 10997

Опубликовано: 30.08.2008

Авторы: Саранцев Вадим Владимирович, Маркова Людмила Владимировна

МПК: B23H 9/00

Метки: упрочнения, электроэрозионного, способ

Текст:

...формируется при значительно меньших энергозатратах, по сравнению с традиционным способом ЭЭУ, за счет дополнительного тепла от химической реакции, эквивалентной или превышающей энергию импульсных разрядов, что способствует повышению качества покрытия и росту толщины покрытия и увеличению его сплошности. Сущность изобретения поясняется чертежом, где на фиг. 1 показан момент возникновения бесконтактного разряда, на фиг. 2 показан момент...
