Компонент силовой установки и способ его упрочнения

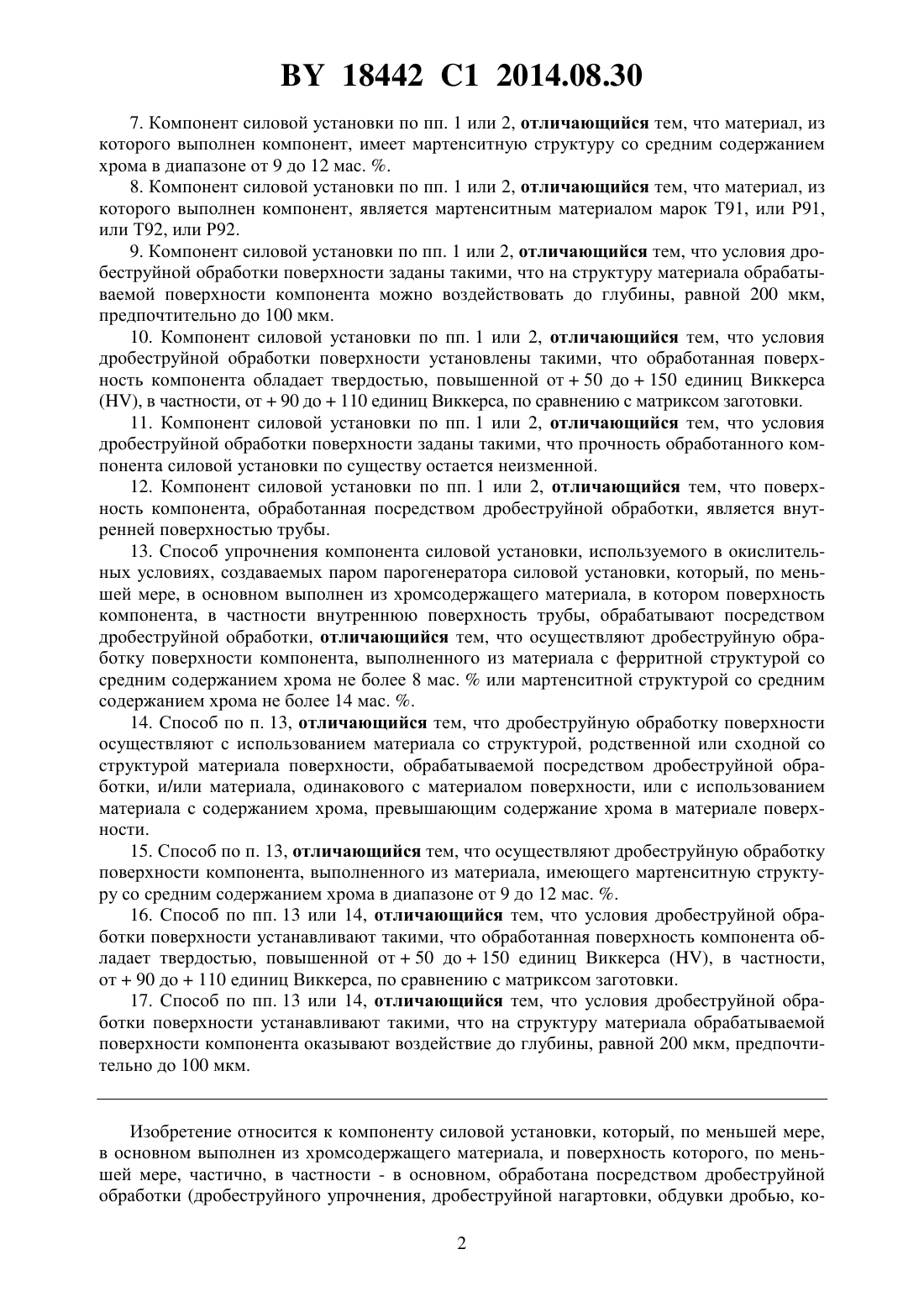

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМПОНЕНТ СИЛОВОЙ УСТАНОВКИ И СПОСОБ ЕГО УПРОЧНЕНИЯ(71) Заявитель Мицубиси Хитачи Пауэр Системс Юроп ГмбХ(72) Авторы Мартин Бекер Фридрих Клауке(73) Патентообладатель Мицубиси Хитачи Пауэр Системс Юроп ГмбХ(57) 1. Компонент силовой установки, используемый в окислительных условиях, создаваемых паром парогенератора силовой установки, который, по меньшей мере, в основном выполнен из хромсодержащего материала, и поверхность которого, по меньшей мере, частично, в частности - в основном, обработана посредством дробеструйной обработки, отличающийся тем, что он, по меньшей мере, в основном выполнен из материала с ферритной структурой со средним содержанием хрома не более 8 мас.или мартенситной структурой со средним содержанием хрома не более 14 мас. , и, по меньшей мере,поверхность компонента силовой установки, включающая такую структуру, по меньшей мере, частично обработана посредством дробеструйной обработки. 2. Компонент силовой установки по п. 1, отличающийся тем, что поверхность компонента силовой установки обработана посредством дробеструйной обработки с использованием материала, родственного или близкого по структуре и/или аналогичного материалу, из которого выполнен компонент, или материала с более высоким содержанием хрома, чем в материале, из которого выполнен компонент. 3. Компонент силовой установки по пп. 1 или 2, отличающийся тем, что поверхность компонента силовой установки, обработанная посредством дробеструйной обработки, является составной частью поверхности компонента силовой установки, которая расположена на обращенной к пару стороне парогенератора, температура пара на выходе из которого не менее 600 С, в частности не менее 700 С. 4. Компонент силовой установки по пп. 1 или 2, отличающийся тем, что является составной частью поверхности нагревательной поверхности, или мембранной стенки, или спиральной стенки парогенератора, или соединительного трубопровода, или пароотделителя, или резервуара для воды, или пароохладителя с впрыском, или сборника, или распределителя, или диафрагмы несущей трубы, или несущей трубы, или переходника, или парогенератора силовой установки или образует такую поверхность. 5. Компонент силовой установки по пп. 1 или 2, отличающийся тем, что материал, из которого выполнен компонент, является ферритной или мартенситной сталью. 6. Компонент силовой установки по пп. 1 или 2, отличающийся тем, что материал, из которого выполнен компонент, имеет среднее содержание хрома не более 9 мас. . 18442 1 2014.08.30 7. Компонент силовой установки по пп. 1 или 2, отличающийся тем, что материал, из которого выполнен компонент, имеет мартенситную структуру со средним содержанием хрома в диапазоне от 9 до 12 мас. . 8. Компонент силовой установки по пп. 1 или 2, отличающийся тем, что материал, из которого выполнен компонент, является мартенситным материалом марок Т 91, или Р 91,или Т 92, или Р 92. 9. Компонент силовой установки по пп. 1 или 2, отличающийся тем, что условия дробеструйной обработки поверхности заданы такими, что на структуру материала обрабатываемой поверхности компонента можно воздействовать до глубины, равной 200 мкм,предпочтительно до 100 мкм. 10. Компонент силовой установки по пп. 1 или 2, отличающийся тем, что условия дробеструйной обработки поверхности установлены такими, что обработанная поверхность компонента обладает твердостью, повышенной от 50 до 150 единиц Виккерса, в частности, от 90 до 110 единиц Виккерса, по сравнению с матриксом заготовки. 11. Компонент силовой установки по пп. 1 или 2, отличающийся тем, что условия дробеструйной обработки поверхности заданы такими, что прочность обработанного компонента силовой установки по существу остается неизменной. 12. Компонент силовой установки по пп. 1 или 2, отличающийся тем, что поверхность компонента, обработанная посредством дробеструйной обработки, является внутренней поверхностью трубы. 13. Способ упрочнения компонента силовой установки, используемого в окислительных условиях, создаваемых паром парогенератора силовой установки, который, по меньшей мере, в основном выполнен из хромсодержащего материала, в котором поверхность компонента, в частности внутреннюю поверхность трубы, обрабатывают посредством дробеструйной обработки, отличающийся тем, что осуществляют дробеструйную обработку поверхности компонента, выполненного из материала с ферритной структурой со средним содержанием хрома не более 8 мас.или мартенситной структурой со средним содержанием хрома не более 14 мас. . 14. Способ по п. 13, отличающийся тем, что дробеструйную обработку поверхности осуществляют с использованием материала со структурой, родственной или сходной со структурой материала поверхности, обрабатываемой посредством дробеструйной обработки, и/или материала, одинакового с материалом поверхности, или с использованием материала с содержанием хрома, превышающим содержание хрома в материале поверхности. 15. Способ по п. 13, отличающийся тем, что осуществляют дробеструйную обработку поверхности компонента, выполненного из материала, имеющего мартенситную структуру со средним содержанием хрома в диапазоне от 9 до 12 мас. . 16. Способ по пп. 13 или 14, отличающийся тем, что условия дробеструйной обработки поверхности устанавливают такими, что обработанная поверхность компонента обладает твердостью, повышенной от 50 до 150 единиц Виккерса , в частности,от 90 до 110 единиц Виккерса, по сравнению с матриксом заготовки. 17. Способ по пп. 13 или 14, отличающийся тем, что условия дробеструйной обработки поверхности устанавливают такими, что на структуру материала обрабатываемой поверхности компонента оказывают воздействие до глубины, равной 200 мкм, предпочтительно до 100 мкм. Изобретение относится к компоненту силовой установки, который, по меньшей мере,в основном выполнен из хромсодержащего материала, и поверхность которого, по меньшей мере, частично, в частности - в основном, обработана посредством дробеструйной обработки (дробеструйного упрочнения, дробеструйной нагартовки, обдувки дробью, ко 2 18442 1 2014.08.30 торые в английском языке обозначаются терминами - и -). Кроме того, изобретение относится к способу упрочнения компонента силовой установки, в основном выполненного из хромсодержащего материала, в котором поверхность компонента, в частности внутренняя поверхность трубы, обработана посредством дробеструйной обработки. Детали парогенераторов или компоненты силовых установок, прежде всего со стороны,обращенной к пару в парогенераторах и силовых установках, находятся в окислительных условиях, создаваемых паром, с которым они соприкасаются. Поэтому в настоящее время блоки с перегревом и/или с промежуточным перегревом в парогенераторах частично или даже в основном изготавливают из аустенитовых материалов, в частности из аустенитовых сталей, с содержанием хрома до 18 мас. , при этом аустенитовый материал для улучшения свойств и повышения устойчивости к окислению этого материала обрабатывают посредством дробеструйной обработки. В частности, обработанные таким образом материалы используют в японских силовых установках с температурами пара порядка 600 С. При использовании способа дробеструйной обработки или способа, включающего в себя дробеструйную обработку, поверхность, по которой ударяют частицы, используемые для обработки, или частицы, используемые для дробеструйной обработки, или материал,используемый для дробеструйной обработки, в случае трубопроводов обычно внутренняя поверхность соответствующей трубы преобразуется, что способствует переходу, то есть диффузии, хрома из основного материала, т.е. матрикса, на обработанную поверхность и обеспечивает этот переход. За счет этого на обработанной поверхности образуется тонкий обогащенный хромом слой, который препятствует образованию эпитактических и топотактических слоев. При дробеструйной обработке поверхности соответствующий абразивный материал со струей воздуха подается к поверхности, подлежащей обработке. Это способствует диффузии хрома из матрикса основного материала в этот слой и таким образом повышает устойчивость этого слоя к окислению. В случае использовавшихся до сих пор в области перегрева или промежуточного перегрева обогащенных хромом аустенитовых сталей со средним содержанием хрома, большим или равным 18 мас. , за счет использования способа, включающего в себя дробеструйную обработку, обеспечивается деформация обработанной внутренней поверхности трубы с соответствующей структурой материала на глубину до 100 мкм, что приводит к образованию соответствующего обогащенного хромом слоя. Хром диффундирует из глубины базовой структуры (матрикса) в этот обработанный слой и обогащает его хромом. На этом обогащенном хромом слое заметно медленнее происходит рост слоев шпинели и магнетита в условиях, преобладающих в соответствующих деталях силовых установок, по сравнению с необработанными поверхностями, и поэтому на стороне, обращенной к пару, к которой относятся эти поверхности, повышается устойчивость использованного и обработанного материала к окислению. В области строительства электростанций в настоящее время имеется тенденция к строительству силовых установок, которые могут эксплуатироваться при температурах пара, превышающих 600 С и даже больших или равных 700 С. При таких высоких температурах пара в центр внимания исследователей во все возрастающей степени попадают проблемы, связанные с окислением компонентов силовых установок или деталей парогенераторов на стороне, обращенной к пару. В частности, существует также проблема, связанная с тем, что использовавшиеся до сих пор хромсодержащие стали обнаруживают мартенситную структуру или, в случае материала с поверхностью, обработанной дробеструйным способом, и содержанием хрома, большим или равным 18 мас. , аустенитную структуру, и при эксплуатации силовых станций этого нового поколения они не обеспечивают достаточную устойчивость к окислению или приводят к использованию крайне дорогого материала. 18442 1 2014.08.30 Поэтому в основу изобретения была положена задача найти решение, при помощи которого были бы получены материалы, которые в парогенераторах с температурами на выходе, большими или равными 700 С, обеспечивали бы достаточную прочность, в частности длительную прочность и достаточную устойчивость к коррозии и окислению компонентов силовых установок, в частности деталей парогенераторов. В случае компонента силовой установки вышеописанного типа эта задача согласно настоящему изобретению была решена настоящим изобретением, обладающим следующими признаками. Компонент силовой установки, используемый в окислительных условиях, создаваемых паром парогенератора силовой установки, который, по меньшей мере, в основном выполнен из хромсодержащего материала, и поверхность которого, по меньшей мере, частично, в частности - в основном, обработана посредством дробеструйной обработки (которая в английском языке обозначается терминами - и -). При этом он, по меньшей мере, в основном выполнен из материала с ферритной структурой со средним содержанием хрома не более 8 мас.или мартенситной структурой со средним содержанием хрома не более 14 мас. . И, по меньшей мере, поверхность компонента силовой установки, включающая такую структуру, по меньшей мере, частично обработана посредством дробеструйной обработки. В одном усовершенствовании поверхность компонента силовой установки обработана посредством дробеструйной обработки с использованием материала, родственного или близкого по структуре и/или аналогичного материалу, из которого выполнен компонент,или материала с более высоким содержанием хрома, чем в материале, из которого выполнен компонент. В другом усовершенствовании поверхность компонента силовой установки, обработанная посредством дробеструйной обработки, является составной частью поверхности компонента силовой установки, которая расположена на обращенной к пару стороне парогенератора, температура пара на выходе из которого не менее 600 С, в частности не менее 700 С. В еще одном усовершенствовании компонент силовой установки является составной частью поверхности нагревательной поверхности, или мембранной стенки, или спиральной стенки парогенератора, или соединительного трубопровода, или пароотделителя, или резервуара для воды, или пароохладителя с впрыском, или сборника, или распределителя,или диафрагмы несущей трубы, или несущей трубы, или переходника, или парогенератора силовой установки или образует такую поверхность. В другом усовершенствовании материал, из которого выполнен компонент, является ферритной или мартенситной сталью. В другом усовершенствовании материал, из которого выполнен компонент, имеет среднее содержание хрома не более 9 мас. . В еще одном усовершенствовании материал, из которого выполнен компонент, имеет мартенситную структуру со средним содержанием хрома в диапазоне от 9 до 12 мас. . В другом усовершенствовании материал, из которого выполнен компонент, является мартенситным материалом марок 91, или 91, или 92, или 92. В еще одном усовершенствовании условия дробеструйной обработки поверхности заданы такими, что на структуру материала обрабатываемой поверхности компонента можно воздействовать до глубины, равной 200 мкм, предпочтительно до 100 мкм. В другом усовершенствовании условия дробеструйной обработки поверхности установлены такими, что обработанная поверхность компонента обладает твердостью, повышенной от 50 до 150 единиц Виккерса , в частности, от 90 до 110 единиц Виккерса, по сравнению с матриксом заготовки. В еще одном усовершенствовании условия дробеструйной обработки поверхности заданы такими, что прочность обработанного компонента силовой установки по существу остается неизменной. 4 18442 1 2014.08.30 В еще одном усовершенствовании поверхность компонента, обработанная посредством дробеструйной обработки, является внутренней поверхностью трубы. Другим объектом изобретения является способ упрочнения компонента силовой установки, используемого в окислительных условиях, создаваемых паром парогенератора силовой установки, который, по меньшей мере, в основном выполнен из хромсодержащего материала, в котором поверхность компонента, в частности внутреннюю поверхность трубы, обрабатывают посредством дробеструйной обработки. При этом осуществляют дробеструйную обработку поверхности компонента, выполненного из материала с ферритной структурой со средним содержанием хрома не более 8 мас.или мартенситной структурой со средним содержанием хрома не более 14 мас. . В одном усовершенствовании дробеструйную обработку поверхности осуществляют с использованием материала со структурой, родственной или сходной со структурой материала поверхности, обрабатываемой посредством дробеструйной обработки, и/или материала, одинакового с материалом поверхности, или с использованием материала с содержанием хрома, превышающим содержание хрома в материале поверхности. В другом усовершенствовании осуществляют дробеструйную обработку поверхности компонента, выполненного из материала, имеющего мартенситную структуру со средним содержанием хрома в диапазоне от 9 до 12 мас. . В другом усовершенствовании условия дробеструйной обработки поверхности устанавливают такими, что обработанная поверхность компонента обладает твердостью, повышенной от 50 до 150 единиц Виккерса , в частности от 90 до 110 единиц Виккерса, по сравнению с матриксом заготовки. В еще одном усовершенствовании условия дробеструйной обработки поверхности устанавливают такими, что на структуру материала обрабатываемой поверхности компонента оказывают воздействие до глубины, равной 200 мкм, предпочтительно до 100 мкм. При этом изобретение основано на знании того, что в парогенераторах силовых установок нового поколения, где используются температуры пара на выходе, превышающие 600 С, в частности большие или равные 700 С, можно использовать стали или стальные материалы с существенно сниженным содержанием хрома по сравнению с ранее применявшимися сортами стали, если области поверхности, подвергающиеся воздействию окислительных условий, причем речь в основном идет о трубопроводах, а также о внутренних поверхностях соответствующих труб или трубчатых деталей, обработаны посредством дробеструйной обработки и встроены в силовую установку, в частности в парогенератор. За счет этого можно использовать такие сорта стали, которые, с одной стороны,относительно дешевы, а с другой стороны - также обладают достаточной прочностью или соответствующими прочностными свойствами и необходимой устойчивостью к окислению и коррозии. Необходимую при этих температурах устойчивость к окислению можно получить за счет того, что сторона, соприкасающаяся с водой, жидкостью или паром сторона прохождения пара - соответствующего компонента силовой установки, в частности внутренняя поверхность трубчатых тел, обработана посредством дробеструйной обработки. При этом удается достичь обогащения хромом, содержащимся в матриксе соответствующего материала, в частности стального материала, в частности за счет образования слоя 23 на обработанной (наружной) поверхности материала. Полученные результаты показали, что посредством способа дробеструйной обработки возможно увеличение содержания хрома в соответствующим образом обработанном слое до примерно 50 . Поэтому с использованием способа согласно настоящему изобретению можно, например,предусмотреть использование сортов стали со средним содержанием хрома, равным 9 мас. , в виде наружного слоя на материале, как правило на внутренней поверхности трубы, который затем - после обработки - обнаруживает среднее содержание хрома, составляющее примерно 12 мас. , и за счет этого проявляет достаточную устойчивость к окислению при условиях, существующих в силовых установках нового поколения, с температурами пара на выходе из установки не менее 700 С. 5 18442 1 2014.08.30 В противоположность тому, что мог ожидать специалист в данной области, неожиданно обнаружилось, что это повышение устойчивости к окислению или достижение достаточной устойчивости к окислению со стороны прохождения пара не связано с одновременным ухудшением высокотемпературной коррозионной стойкости соответствующим образом обработанного компонента силовой установки на стороне прохождения дымовых газов. Возможность применения дробеструйной обработки к стальным материалам с более низким содержанием хрома, то есть к сталям с содержанием хрома не более 18 мас. , противоречила общим опасениям специалистов относительно того, что применение этого способа может привести к неблагоприятному распределению хрома в обработанном материале. Хром, содержание которого в форме оксидов хрома увеличено в слое,обращенном к стороне прохождения пара, или в обработанном слое, диффундирует в этот слой из основного матрикса, т.е. из основной массы материала. Так как снаружи к материалу не поступает хром, эта диффузия приводит к тому, что этот хром или эти частицы хрома не могут присутствовать в других частях материала. Можно было опасаться, что это может привести к тому, что на стороне соответствующего компонента, противоположной обработанной стороне, в случае трубы - на наружной стороне трубы, может возникнуть сниженное содержание хрома. Так как в случае компонентов силовых установок наружные стороны этих труб подвергаются воздействию коррозионных и агрессивных условий протекающих вдоль них потоков дымовых газов, эти трубы должны обладать достаточными антикоррозионными свойствами, то есть обладать достаточной устойчивостью к коррозии. Поэтому поверхности, подвергающиеся воздействию дымовых газов,также должны иметь определенное содержание хрома. Если содержание хрома в этих поверхностях снизится, за счет этого снизится и коррозионная стойкость компонента. Поэтому существовало опасение, что, хотя при обработке внутренней поверхности трубы посредством дробеструйной обработки и можно добиться повышенной или достаточной устойчивости к окислению, на противолежащей поверхности может возникнуть сниженная или ухудшенная коррозионная стойкость. Кроме того, существовали опасения относительно того, что из-за искусственно вызванного неравномерного распределения содержания хрома могут сформироваться различные свойства материала в отношении сварки на его наружной и внутренней поверхностях,т.е. на его необработанной посредством струйной обработки и обработанной поверхностях, так что при сварке этой детали можно будет встретиться с трудностями. Хотя эти проблемы имеют меньшее значение при использовании сталей с содержанием хрома не менее 18 мас. , так как в этом случае, благодаря относительно высокому содержанию хрома, имеется достаточное количество хрома для того, чтобы и в проблемных случаях обеспечить необходимую устойчивость к окислению стороны, обращенной к пару, и коррозионную стойкость стороны, обращенной к дымовому газу, у специалистов возникали опасения относительно того, что эти свойства невозможно обеспечить в случае низколегированных сталей, т.е. сталей с заметно меньшим содержанием хрома. В частности, следует учесть также аспект, состоящий в том, что в качестве дополнительного требования должна быть обеспечена также достаточная прочность материала в течение длительного времени. В частности, высокотемпературная коррозионная стойкость и коррозионная стойкость стороны парогенератора, обращенной к дымовым газам, при содержании хрома менее 18 мас.проявляют экспоненциальное ухудшение. Исследования показали, что повреждение материала в форме потери массы (в мг/см 2) и, соответственно, снижение коррозионной стойкости материала очень сильно увеличиваются при содержании хрома менее 20 мас. , в частности менее 18 мас. . Особенно возрастает высокотемпературная коррозия с повышением температуры, то есть с повышением температуры материала, так что проблема высокотемпературной коррозионной стойкости приобретает особое значение именно для силовых установок следующего поколения, которые работают при значитель 6 18442 1 2014.08.30 но более высоких выходных температурах пара. Поэтому меры, которые могли бы обеспечить снижение высокотемпературной коррозии материала, не рассматриваются в качестве мер, которые можно было бы реализовать практически. Неожиданно было обнаружено, что способ согласно настоящему изобретению обеспечивает достаточную устойчивость компонентов силовой установки к окислению, не ухудшая при этом коррозионную стойкость. При этом неожиданным оказалось то, что материалы, которые имеют ферритную структуру со средним содержанием хрома не более 8 мас.или мартенситную структуру со средним содержанием хрома не более 14 мас. , особенно в диапазоне от 9 до 12 мас. , прошедшие дробеструйную обработку, могут быть использованы в качестве компонента силовой установки даже при нагрузках, возникающих при выходных температурах не менее 600 С, в частности не менее 700 С. Следовательно, структуры такого рода можно выбрать для дробеструйной обработки поверхности. В частности, возможность такого использования возникает в том случае, если соответствующие компоненты или поверхности обрабатывают посредством дробеструйной обработки поверхности с использованием материала, родственного или близкого по структуре и/или одинакового с материалом, из которого выполнен компонент, или материала с более высоким содержанием хрома, чем в материале, из которого выполнен компонент, что предусматривает одна из форм осуществления настоящего изобретения. Согласно настоящему изобретению можно обеспечить парогенератор с жесткими параметрами пара, в частности парогенератор с выходными температурами пара не менее 700 С, содержащий компоненты силовой установки, которые обладают достаточной температурной стабильностью, а также достаточной коррозионной стойкостью и достаточной устойчивостью к окислению. В частности, согласно настоящему изобретению, можно также использовать стали с ферритной или мартенситной структурой, не обладающие высоким содержанием хрома. Например, подходящими сталями являются мартенситные стали с кодом материала 91/91 или 92/92, которые после струйной обработки поверхности проявляют, кроме прочности, также необходимую коррозионную стойкость и устойчивость к окислению при воздействии атмосферных условий и условий окружающей среды,которые преобладают в парогенераторах с выходными температурами не менее 700 С. Из этих материалов можно изготовить самые разнообразные компоненты силовых установок,например мембранные стенки, спиральные стенки парогенераторов, соединительные трубы, пароотделители и резервуары для воды, впрыскивающие пароохладители, нагревательные поверхности, сборники и распределители, диафрагмы подвесных труб, подвесные трубы, переходники и т.п. Прежде всего, из компонентов силовой установки, согласно настоящему изобретению, можно изготавливать испытывающие высокие нагрузки коллекторные линии и трубопроводы, а также мембранные стенки новых силовых установок,работающих при температурах порядка 700 С, с выходными температурами пара не менее 700 С. Как и в случае сталей, использовавшихся ранее при более низких выходных температурах пара, применение способа дробеструйной обработки поверхности приводит к тому, что значительно замедляется нарастание слоя шпинели или магнетита на соответствующим образом обработанной поверхности, т.е. на поверхности, упрочненной и пластически деформированной посредством струйной обработки и вследствие этой обработки проявляющей повышенное содержание хрома, по сравнению с необработанными поверхностями. При этом необходимо лишь выбирать для этого типа силовых установок нового поколения соответствующие высокожаропрочные стали, которым затем можно придать соответствующую устойчивость к окислению посредством дробеструйной обработки поверхности, обращенной к пару. Было обнаружено и определено, что особенно подходящими материалами являются мартенситные стали со средним содержанием хрома, составляющим от 9 до 12 мас. . Названия ферритный или мартенситный относятся к соответствующей структуре материала. 7 18442 1 2014.08.30 Дробеструйную обработку поверхности (-/-) осуществляют,прежде всего, при таких условиях или для нее создают такие условия, чтобы на структуру материала обработанной поверхности компонентов силовых установок можно было повлиять до глубины, равной 200 мкм, предпочтительно до 100 мкм, и/или на структуру металла влияют до такой глубины. В пределах такой толщины слоя, достигающей 200 мкм или 100 мкм, происходит желаемое обогащение хромом. При этом происходящее в этом слое упрочнение незначительно вследствие малой толщины этого подвергнутого поверхностной струйной обработке объема материала и незначительной толщины этого слоя по сравнению с толщиной стенки соответствующего компонента силовой установки, так что прочность обработанного компонента силовой установки в целом остается неизменной. Обычно находящийся на переднем плане эффект повышения прочности при дробеструйной обработке вообще не играет никакой роли при дробеструйной обработке поверхности согласно настоящему изобретению более того, он и не должен играть никакой роли. Решающее значение имеет исключительно появляющаяся при использовании данного способа возможность так повлиять на наружный слой или на область наружного слоя соответствующего компонента или конструкции (например, на внутреннюю поверхность трубы), чтобы в этой области произошло повышение содержания хрома. Условия дробеструйной обработки поверхности при этом задают такими, чтобы произошло повышение твердости обработанной поверхности или обработанного слоя от 50 до 150 единиц Виккерса , в частности примерно на 100 единиц Виккерса, относительно исходной твердости материала/заготовки. При этом струйную обработку поверхности можно осуществлять не только материалом, имеющим аналогичную или сходную структуру или одинаковым с материалом обрабатываемой заготовки, или материалом с более высоким содержанием хрома, чем в материале заготовки, но можно использовать и керамические материалы, предназначенные для струйной обработки, стеклянные шарики и т.п. Однако прежде всего используют материал, имеющий аналогичную или сходную структуру или одинаковый с материалом заготовки. Для этого, например, проволоку из идентичного материала разрубают на мелкие кусочки, при необходимости закругляют края этих кусочков, после чего с потоком текучей среды подают их на поверхность, подлежащую обработке. Дробеструйную обработку (дробеструйное упрочнение, дробеструйную нагартовку,обдувку дробью) поверхности обычно осуществляют с использованием стальной трубы с находящимся на ее торце 360-градусным реактивным соплом, так что материал, используемый для струйной обработки, перемещается внутри трубы, а затем может быть подан через реактивное сопло на внутреннюю поверхность труб, соответственно, конкретной трубы, подлежащей обработке. При этом используют объемную скорость до 9 м 3/мин и максимальное давление дутья, равное 0,7 МПа. При этом реактивное сопло продвигается через трубу, подлежащую обработке, со скоростью, лежащей в диапазоне от 100 до 800 мм/мин. Эффект дробеструйной обработки состоит в том, что на обработанной стороне материала в результате дробеструйной обработки образуется холоднодеформированный слой. Под этим холоднодеформированным слоем в матриксе основного материала находится зона диффузии. Из зоны диффузии хром диффундирует наружу через холоднодеформированный слой и образует на наружной поверхности, т.е. поверх холоднодеформированного слоя, слой оксида, в частности слой 23, на котором впоследствии в условиях эксплуатации образуются топотактический и эпитактический слои. Однако диффузиячерез слой 23 снижена, что препятствует нарастанию магнетита. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 8
