Композиция ингредиентов для получения состава для упрочнения и защиты поверхности бетона

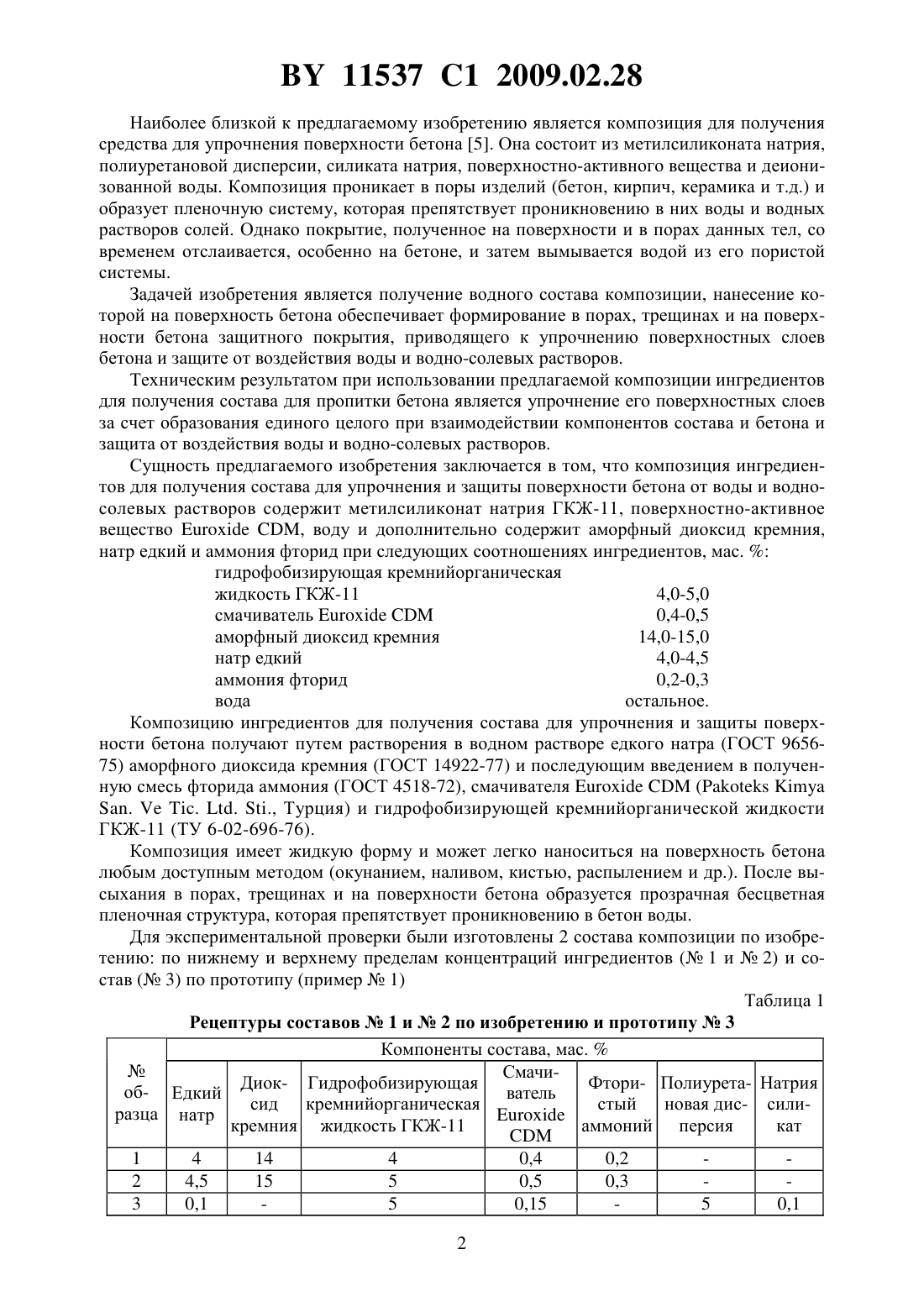

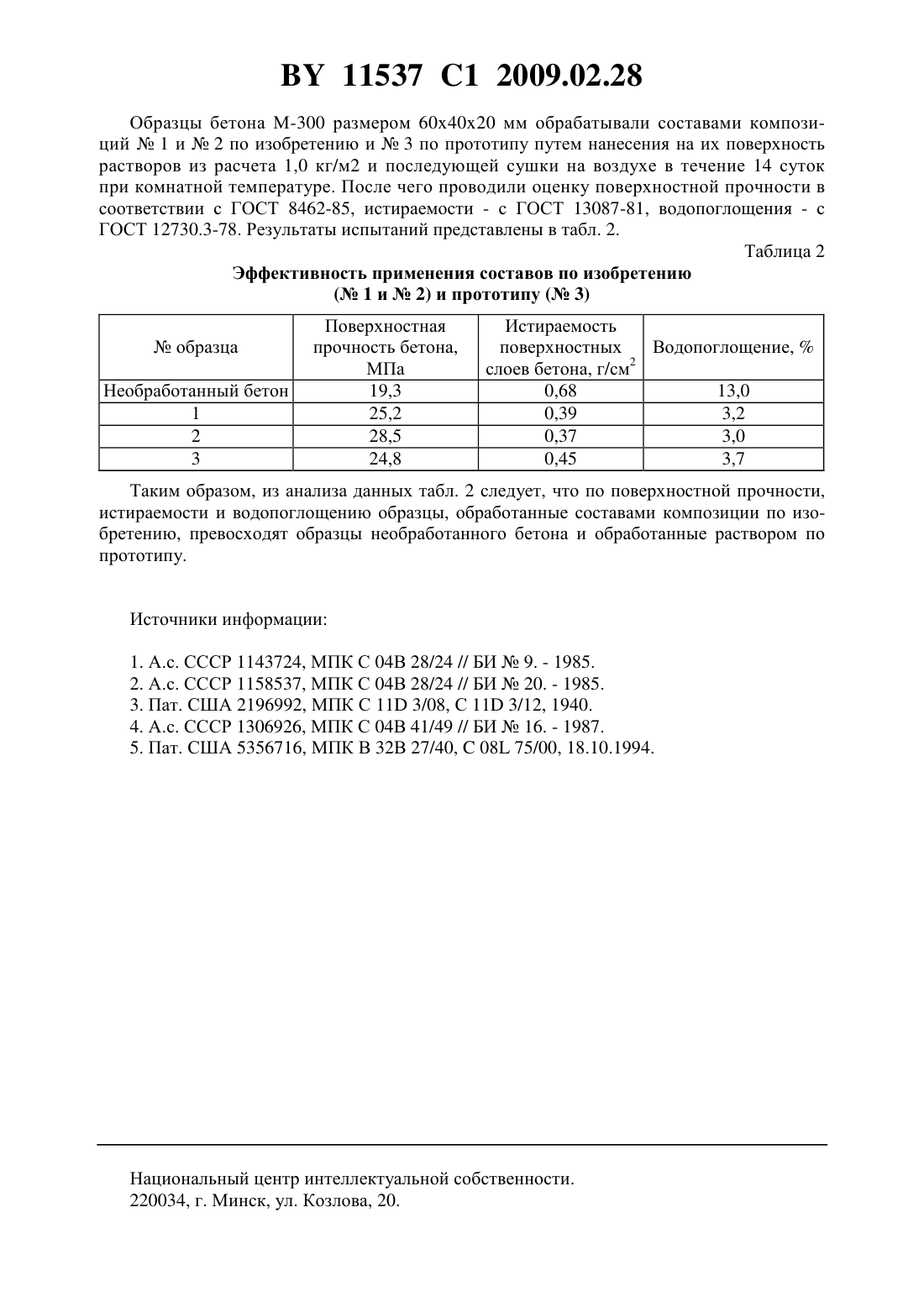

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМПОЗИЦИЯ ИНГРЕДИЕНТОВ ДЛЯ ПОЛУЧЕНИЯ СОСТАВА ДЛЯ УПРОЧНЕНИЯ И ЗАЩИТЫ ПОВЕРХНОСТИ БЕТОНА(71) Заявитель Белорусский государственный университет(72) Авторы Щукин Георгий Лукич Радюкевич Павел Иванович Беланович Анатолий Леонидович Савенко Виктор Петрович Карпушенков Сергей Александрович(73) Патентообладатель Белорусский государственный университет(57) Композиция ингредиентов для получения состава для упрочнения и защиты поверхности бетона от воды и водно-солевых растворов, содержащая метилсиликонат натрия, поверхностно-активное вещество и воду, отличающаяся тем, что в качестве метилсиликоната натрия содержит гидрофобизирующую кремнийорганическую жидкость ГКЖ-11, в качестве поверхностно-активного вещества - смачивательи дополнительно содержит аморфный диоксид кремния, натр едкий и аммония фторид при следующем соотношении ингредиентов, мас.гидрофобизирующая кремнийорганическая жидкость ГКЖ-11 4-5 смачиватель 0,4-0,5 аморфный диоксид кремния 14-15 натр едкий 4,0-4,5 аммония фторид 0,2-0,3 вода остальное. Изобретение относится к составам, предназначенным для поверхностной обработки строительных бетонных изделий и конструкций с целью упрочнения поверхности, их консервации, защиты от воздействия воды и водно-солевых растворов, и может быть использовано в ремонтной и строительной индустрии. Известно 1-4 значительное количество составов, обеспечивающих поверхностное упрочнение и защиту бетона и других материалов от воздействия воды и водно-солевых растворов. Однако большинство из них содержат кроме гомогенной фазы гетерогенную(адезитовая мука, оксид магния, молотый шлак и т.д.), которые формируют достаточно прочное к механическому воздействию покрытие на поверхности пористого материала, но не обеспечивают упрочнения поверхностных слоев за счет глубокой (до 10 мм и более) пропитки, или содержат в качестве основного компонента дефицитный этиловый эфир ортокремневой кислоты. 11537 1 2009.02.28 Наиболее близкой к предлагаемому изобретению является композиция для получения средства для упрочнения поверхности бетона 5. Она состоит из метилсиликоната натрия,полиуретановой дисперсии, силиката натрия, поверхностно-активного вещества и деионизованной воды. Композиция проникает в поры изделий (бетон, кирпич, керамика и т.д.) и образует пленочную систему, которая препятствует проникновению в них воды и водных растворов солей. Однако покрытие, полученное на поверхности и в порах данных тел, со временем отслаивается, особенно на бетоне, и затем вымывается водой из его пористой системы. Задачей изобретения является получение водного состава композиции, нанесение которой на поверхность бетона обеспечивает формирование в порах, трещинах и на поверхности бетона защитного покрытия, приводящего к упрочнению поверхностных слоев бетона и защите от воздействия воды и водно-солевых растворов. Техническим результатом при использовании предлагаемой композиции ингредиентов для получения состава для пропитки бетона является упрочнение его поверхностных слоев за счет образования единого целого при взаимодействии компонентов состава и бетона и защита от воздействия воды и водно-солевых растворов. Сущность предлагаемого изобретения заключается в том, что композиция ингредиентов для получения состава для упрочнения и защиты поверхности бетона от воды и водносолевых растворов содержит метилсиликонат натрия ГКЖ-11, поверхностно-активное вещество, воду и дополнительно содержит аморфный диоксид кремния,натр едкий и аммония фторид при следующих соотношениях ингредиентов, мас.гидрофобизирующая кремнийорганическая жидкость ГКЖ-11 4,0-5,0 смачиватель 0,4-0,5 аморфный диоксид кремния 14,0-15,0 натр едкий 4,0-4,5 аммония фторид 0,2-0,3 вода остальное. Композицию ингредиентов для получения состава для упрочнения и защиты поверхности бетона получают путем растворения в водном растворе едкого натра (ГОСТ 965675) аморфного диоксида кремния (ГОСТ 14922-77) и последующим введением в полученную смесь фторида аммония (ГОСТ 4518-72), смачивателя(.. . ., Турция) и гидрофобизирующей кремнийорганической жидкости ГКЖ-11 (ТУ 6-02-696-76). Композиция имеет жидкую форму и может легко наноситься на поверхность бетона любым доступным методом (окунанием, наливом, кистью, распылением и др.). После высыхания в порах, трещинах и на поверхности бетона образуется прозрачная бесцветная пленочная структура, которая препятствует проникновению в бетон воды. Для экспериментальной проверки были изготовлены 2 состава композиции по изобретению по нижнему и верхнему пределам концентраций ингредиентов ( 1 и 2) и состав ( 3) по прототипу (пример 1) Таблица 1 Рецептуры составов 1 и 2 по изобретению и прототипу 3 Компоненты состава, мас. СмачиДиок- Гидрофобизирующая Фтори- Полиурета- Натрия об- Едкий ватель сид кремнийорганическая стый новая дис- силиразца натр 11537 1 2009.02.28 Образцы бетона М-300 размером 604020 мм обрабатывали составами композиций 1 и 2 по изобретению и 3 по прототипу путем нанесения на их поверхность растворов из расчета 1,0 кг/м 2 и последующей сушки на воздухе в течение 14 суток при комнатной температуре. После чего проводили оценку поверхностной прочности в соответствии с ГОСТ 8462-85, истираемости - с ГОСТ 13087-81, водопоглощения - с ГОСТ 12730.3-78. Результаты испытаний представлены в табл. 2. Таблица 2 Эффективность применения составов по изобретению( 1 и 2) и прототипу ( 3)образца Необработанный бетон 1 2 3 Таким образом, из анализа данных табл. 2 следует, что по поверхностной прочности,истираемости и водопоглощению образцы, обработанные составами композиции по изобретению, превосходят образцы необработанного бетона и обработанные раствором по прототипу. Источники информации 1. А.с. СССР 1143724, МПК С 04 В 28/24 // БИ 9. - 1985. 2. А.с. СССР 1158537, МПК С 04 В 28/24 // БИ 20. - 1985. 3. Пат. США 2196992, МПК С 11 3/08, С 11 3/12, 1940. 4. А.с. СССР 1306926, МПК С 04 В 41/49 // БИ 16. - 1987. 5. Пат. США 5356716, МПК В 32 В 27/40,08 75/00, 18.10.1994. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
