Устройство для упрочнения плоских поверхностей

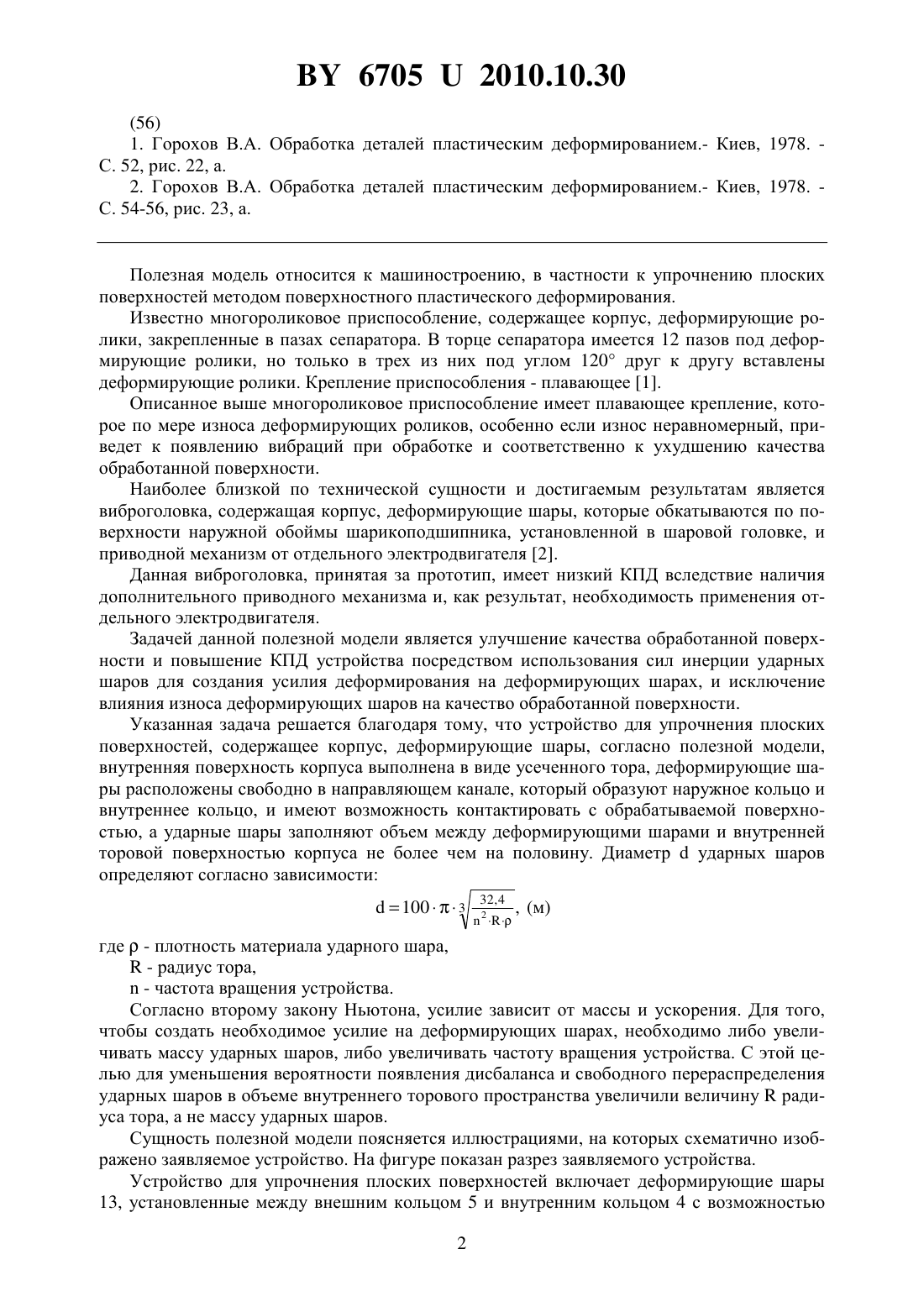

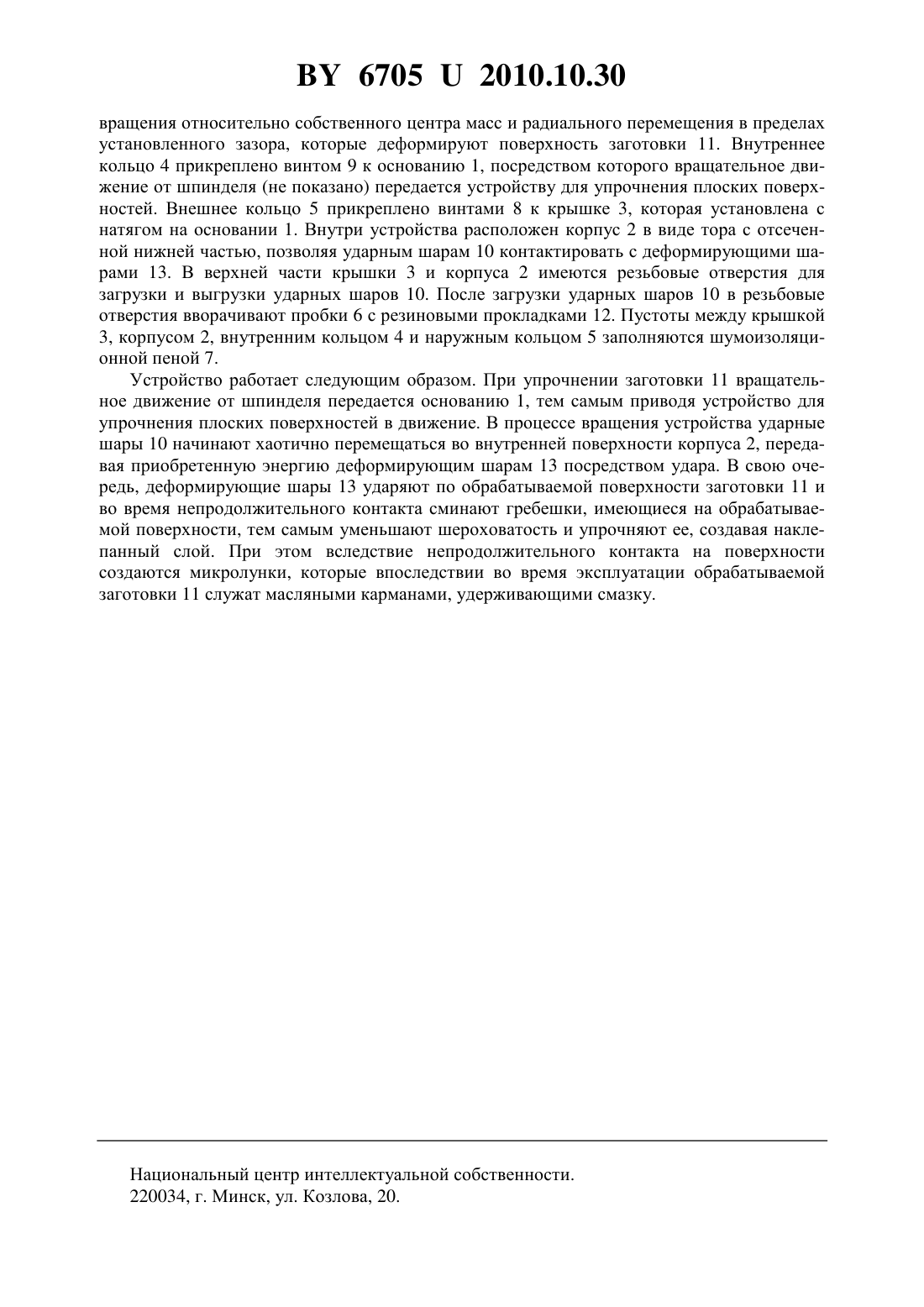

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УПРОЧНЕНИЯ ПЛОСКИХ ПОВЕРХНОСТЕЙ(71) Заявитель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Логвин Владимир Александрович Жолобов Александр Алексеевич Котиков Петр Филипович Иванов Юрий Иванович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) 1. Устройство для упрочнения плоских поверхностей, содержащее корпус, деформирующие шары, отличающееся тем, что внутренняя поверхность корпуса выполнена в виде усеченного тора, деформирующие шары расположены свободно в направляющем канале, который образуют наружное кольцо и внутреннее кольцо, и имеют возможность контактировать с обрабатываемой поверхностью, а ударные шары заполняют объем между деформирующими шарами и внутренней торовой поверхностью корпуса не более чем на половину. 2. Устройство для упрочнения плоских поверхностей по п. 1, отличающееся тем, что диаметрударных шаров определяют согласно зависимости 1003 где- плотность материала ударного шара, - радиус тора, - частота вращения устройства.(56) 1. Горохов В.А. Обработка деталей пластическим деформированием.- Киев, 1978. С. 52, рис. 22, а. 2. Горохов В.А. Обработка деталей пластическим деформированием.- Киев, 1978. С. 54-56, рис. 23, а. Полезная модель относится к машиностроению, в частности к упрочнению плоских поверхностей методом поверхностного пластического деформирования. Известно многороликовое приспособление, содержащее корпус, деформирующие ролики, закрепленные в пазах сепаратора. В торце сепаратора имеется 12 пазов под деформирующие ролики, но только в трех из них под углом 120 друг к другу вставлены деформирующие ролики. Крепление приспособления - плавающее 1. Описанное выше многороликовое приспособление имеет плавающее крепление, которое по мере износа деформирующих роликов, особенно если износ неравномерный, приведет к появлению вибраций при обработке и соответственно к ухудшению качества обработанной поверхности. Наиболее близкой по технической сущности и достигаемым результатам является виброголовка, содержащая корпус, деформирующие шары, которые обкатываются по поверхности наружной обоймы шарикоподшипника, установленной в шаровой головке, и приводной механизм от отдельного электродвигателя 2. Данная виброголовка, принятая за прототип, имеет низкий КПД вследствие наличия дополнительного приводного механизма и, как результат, необходимость применения отдельного электродвигателя. Задачей данной полезной модели является улучшение качества обработанной поверхности и повышение КПД устройства посредством использования сил инерции ударных шаров для создания усилия деформирования на деформирующих шарах, и исключение влияния износа деформирующих шаров на качество обработанной поверхности. Указанная задача решается благодаря тому, что устройство для упрочнения плоских поверхностей, содержащее корпус, деформирующие шары, согласно полезной модели,внутренняя поверхность корпуса выполнена в виде усеченного тора, деформирующие шары расположены свободно в направляющем канале, который образуют наружное кольцо и внутреннее кольцо, и имеют возможность контактировать с обрабатываемой поверхностью, а ударные шары заполняют объем между деформирующими шарами и внутренней торовой поверхностью корпуса не более чем на половину. Диаметрударных шаров определяют согласно зависимости 1003 где- плотность материала ударного шара, - радиус тора, - частота вращения устройства. Согласно второму закону Ньютона, усилие зависит от массы и ускорения. Для того,чтобы создать необходимое усилие на деформирующих шарах, необходимо либо увеличивать массу ударных шаров, либо увеличивать частоту вращения устройства. С этой целью для уменьшения вероятности появления дисбаланса и свободного перераспределения ударных шаров в объеме внутреннего торового пространства увеличили величинурадиуса тора, а не массу ударных шаров. Сущность полезной модели поясняется иллюстрациями, на которых схематично изображено заявляемое устройство. На фигуре показан разрез заявляемого устройства. Устройство для упрочнения плоских поверхностей включает деформирующие шары 13, установленные между внешним кольцом 5 и внутренним кольцом 4 с возможностью 2 67052010.10.30 вращения относительно собственного центра масс и радиального перемещения в пределах установленного зазора, которые деформируют поверхность заготовки 11. Внутреннее кольцо 4 прикреплено винтом 9 к основанию 1, посредством которого вращательное движение от шпинделя (не показано) передается устройству для упрочнения плоских поверхностей. Внешнее кольцо 5 прикреплено винтами 8 к крышке 3, которая установлена с натягом на основании 1. Внутри устройства расположен корпус 2 в виде тора с отсеченной нижней частью, позволяя ударным шарам 10 контактировать с деформирующими шарами 13. В верхней части крышки 3 и корпуса 2 имеются резьбовые отверстия для загрузки и выгрузки ударных шаров 10. После загрузки ударных шаров 10 в резьбовые отверстия вворачивают пробки 6 с резиновыми прокладками 12. Пустоты между крышкой 3, корпусом 2, внутренним кольцом 4 и наружным кольцом 5 заполняются шумоизоляционной пеной 7. Устройство работает следующим образом. При упрочнении заготовки 11 вращательное движение от шпинделя передается основанию 1, тем самым приводя устройство для упрочнения плоских поверхностей в движение. В процессе вращения устройства ударные шары 10 начинают хаотично перемещаться во внутренней поверхности корпуса 2, передавая приобретенную энергию деформирующим шарам 13 посредством удара. В свою очередь, деформирующие шары 13 ударяют по обрабатываемой поверхности заготовки 11 и во время непродолжительного контакта сминают гребешки, имеющиеся на обрабатываемой поверхности, тем самым уменьшают шероховатость и упрочняют ее, создавая наклепанный слой. При этом вследствие непродолжительного контакта на поверхности создаются микролунки, которые впоследствии во время эксплуатации обрабатываемой заготовки 11 служат масляными карманами, удерживающими смазку. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
