Состав для термического упрочнения стальных изделий

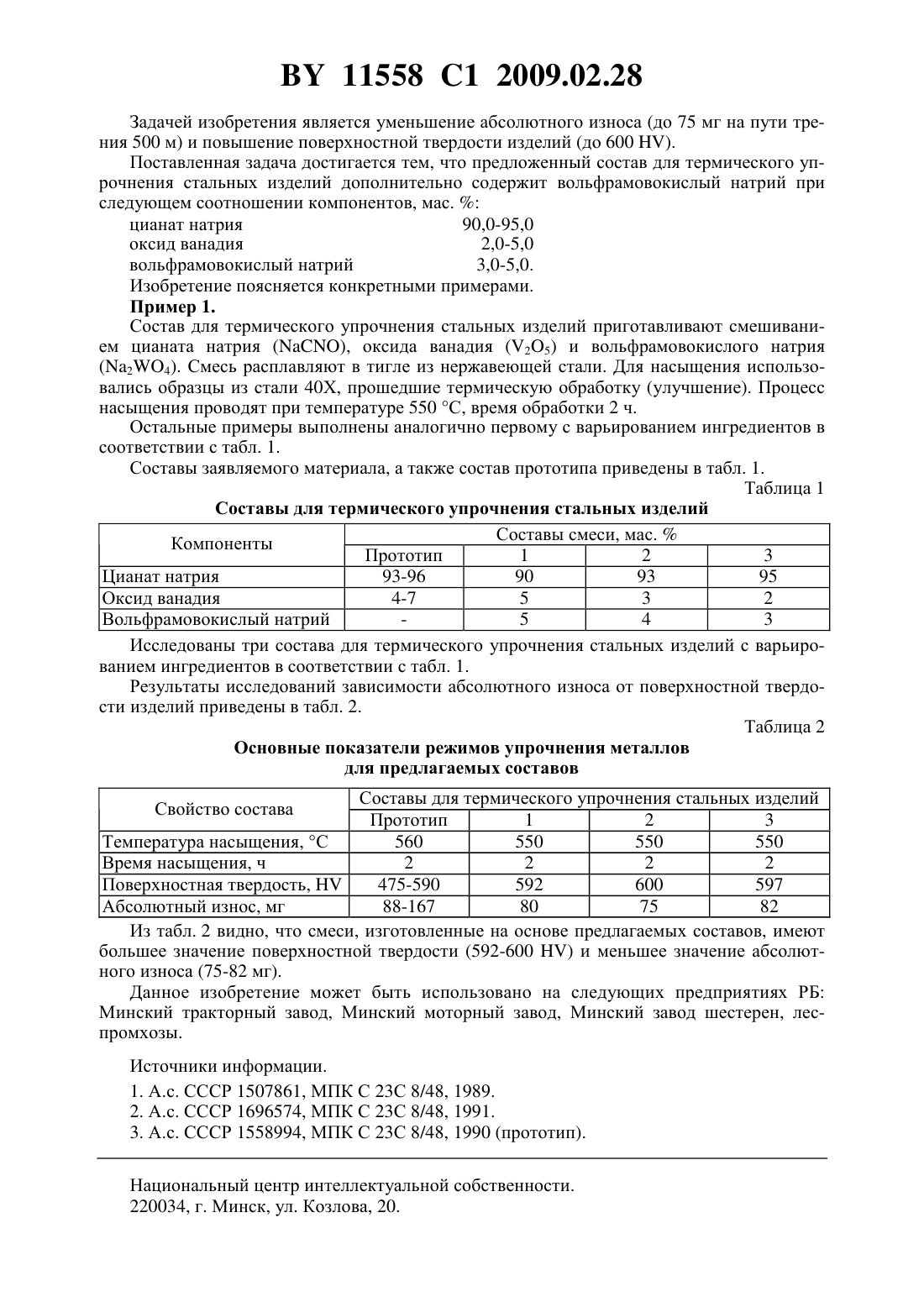

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СОСТАВ ДЛЯ ТЕРМИЧЕСКОГО УПРОЧНЕНИЯ СТАЛЬНЫХ ИЗДЕЛИЙ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Бельский Сергей Евграфович Пищов Михаил Николаевич Сурус Анатолий Иванович Симанович Василий Антонович Пищов Сергей Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Состав для термического упрочнения стальных изделий, содержащий цианат натрия и оксид ванадия, отличающийся тем, что дополнительно содержит вольфрамовокислый натрий при следующем соотношении компонентов, мас.цианат натрия 90,0-95,0 оксид ванадия 2,0-5,0 вольфрамовокислый натрий 3,0-5,0. Изобретение относится к машиностроительному производству, к области химикотермической обработки, в частности к процессам насыщения металлов и сплавов азотом, и может быть использовано для уменьшения абсолютного износа и увеличения поверхностной твердости деталей машин и технологической оснастки. Известен состав 1, включающий, мас.цианат натрия 50-55, цианурамид 4-6, дихромат натрия 8-10, кальцинированная сода 29-38. Такой состав формирует равномерные беспористые диффузионные слои. Однако недостатком данного состава является рыхлость и недостаточная износостойкость поверхностных слоев. Известен состав 2, включающий, мас.цианат натрия 92-97, молибдат натрия 3-8. Такой состав позволяет увеличить износостойкость изделий и уменьшить шероховатость их поверхности. Однако в состав входит дорогостоящий компонент - молибдат натрия. Наиболее близким к предлагаемому изобретению по составу, технической сущности и достигаемому результату является состав 3, содержащий, мас.цианат натрия 93-96,оксид ванадия 4-7. Недостатками данного состава являются низкая поверхностная твердость и дополнительное введение в состав ультразвуковых колебаний. 11558 1 2009.02.28 Задачей изобретения является уменьшение абсолютного износа (до 75 мг на пути трения 500 м) и повышение поверхностной твердости изделий (до 600 ). Поставленная задача достигается тем, что предложенный состав для термического упрочнения стальных изделий дополнительно содержит вольфрамовокислый натрий при следующем соотношении компонентов, мас.цианат натрия 90,0-95,0 оксид ванадия 2,0-5,0 вольфрамовокислый натрий 3,0-5,0. Изобретение поясняется конкретными примерами. Пример 1. Состав для термического упрочнения стальных изделий приготавливают смешиванием цианата натрия , оксида ванадия (25) и вольфрамовокислого натрия(24). Смесь расплавляют в тигле из нержавеющей стали. Для насыщения использовались образцы из стали 40 Х, прошедшие термическую обработку (улучшение). Процесс насыщения проводят при температуре 550 С, время обработки 2 ч. Остальные примеры выполнены аналогично первому с варьированием ингредиентов в соответствии с табл. 1. Составы заявляемого материала, а также состав прототипа приведены в табл. 1. Таблица 1 Составы для термического упрочнения стальных изделий Составы смеси, мас.Компоненты Прототип 1 2 3 Цианат натрия 93-96 90 93 95 Оксид ванадия 4-7 5 3 2 Вольфрамовокислый натрий 5 4 3 Исследованы три состава для термического упрочнения стальных изделий с варьированием ингредиентов в соответствии с табл. 1. Результаты исследований зависимости абсолютного износа от поверхностной твердости изделий приведены в табл. 2. Таблица 2 Основные показатели режимов упрочнения металлов для предлагаемых составов Составы для термического упрочнения стальных изделий Прототип 1 2 3 Температура насыщения, С 560 550 550 550 Время насыщения, ч 2 2 2 2 Поверхностная твердость,475-590 592 600 597 Абсолютный износ, мг 88-167 80 75 82 Из табл. 2 видно, что смеси, изготовленные на основе предлагаемых составов, имеют большее значение поверхностной твердости (592-600 ) и меньшее значение абсолютного износа (75-82 мг). Данное изобретение может быть использовано на следующих предприятиях РБ Минский тракторный завод, Минский моторный завод, Минский завод шестерен, леспромхозы. Свойство состава Источники информации. 1. А.с. СССР 1507861, МПК С 23 С 8/48, 1989. 2. А.с. СССР 1696574, МПК С 23 С 8/48, 1991. 3. А.с. СССР 1558994, МПК С 23 С 8/48, 1990 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
