Патенты с меткой «поршня»

Номер патента: 17530

Опубликовано: 30.10.2013

Авторы: Клушин Валерий Александрович, Волочко Александр Тихонович, Изобелло Александр Юрьевич

МПК: B21J 13/02

Метки: вставки, поршня, сборки, сгорания, внутреннего, двигателя, армирующей, штамп

Текст:

...наружного кольца 6 армирующей вставки в процессе его сборки (соединения) с внутрен 3 17530 1 2013.10.30 ним кольцом 11. Для укладки наружного кольца 6 в штамп и фиксации его положения относительно пуансонов 3 и 4 в радиальном направлении кольцевые съемники 7 и 8 снабжены ручьевыми калибрами 12 и 13 соответственно. Пуансоны 3 и 4 соответственно выполняют с конусными участками 14 и 15 для раздачи внутреннего кольца 11 с углом конусностив...

Номер патента: 17190

Опубликовано: 30.06.2013

Авторы: Изобелло Александр Юрьевич, Клушин Валерий Александрович, Волочко Александр Тихонович, Овчинников Владимир Васильевич

МПК: F02F 5/00, F02F 3/16, F16J 1/00...

Метки: изготовления, двигателя, армирующей, внутреннего, вставки, сгорания, поршня, способ

Текст:

...наружного кольца 1 по длиневыступающих концов осуществляют при наладке технологической оснастки путем изменения начального (исходного) положения нижней пуансон-матрицы 7 (фиг. 1). Способ реализуют следующим образом. Вначале устанавливают на кольцевую плиту 5 технологической оснастки наружное кольцо 1 и затем в наружное кольцо 1 устанавливают внутреннее кольцо 3 по посадке с зазоромна сторону. Положение внутреннего кольца 3 относительно...

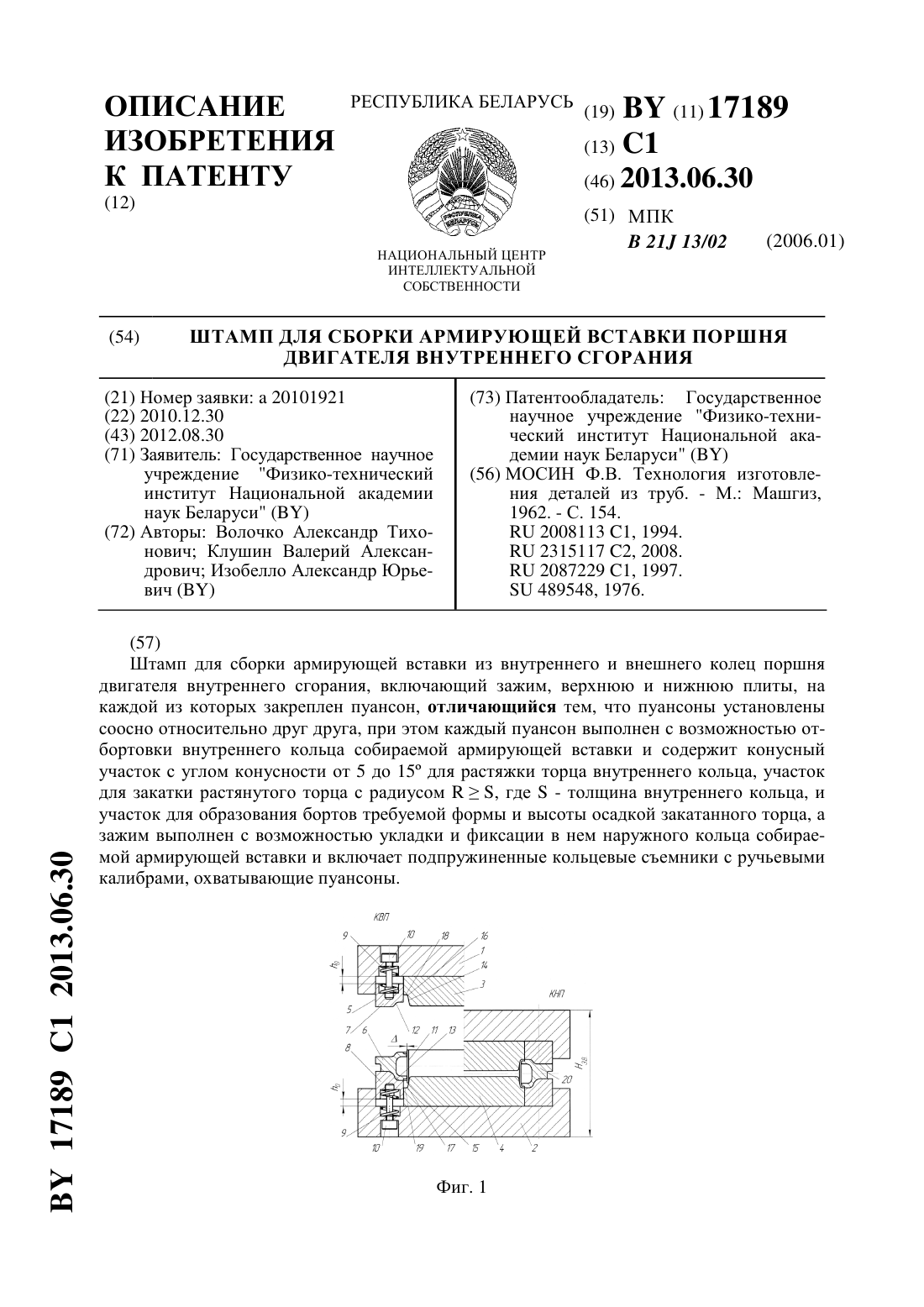

Номер патента: 17189

Опубликовано: 30.06.2013

Авторы: Изобелло Александр Юрьевич, Клушин Валерий Александрович, Волочко Александр Тихонович

МПК: B21J 13/02

Метки: штамп, сборки, поршня, двигателя, сгорания, армирующей, вставки, внутреннего

Текст:

...съемники 7 и 8 снабжены пружинами 9 и винтами 10 для возможности регулировки их (съемников) положения относительно пуансонов 3 и 4 по высоте и создания необходимого усилия зажима наружного кольца 6 армирующей вставки в процессе его сборки (соединения) с внутренним кольцом 11. Для укладки наружного кольца 6 в штамп и фиксации его положения относительно пуансонов 3 и 4 в радиальном направлении кольцевые съемники 7 и 8 снабжены ручьевыми...

Номер патента: 17188

Опубликовано: 30.06.2013

Авторы: Изобелло Александр Юрьевич, Клушин Валерий Александрович, Волочко Александр Тихонович

МПК: F16J 1/00, F02F 5/00, F02F 3/16...

Метки: внутреннего, изготовления, способ, армирующей, двигателя, сгорания, вставки, поршня

Текст:

...относительно наружного. Затем осуществляют двухстороннюю отбортовку внутреннего кольца, совмещая ее с раздачей посадочных поверхностей внутреннего кольца до образования соединения наружного и внутреннего колец с гарантированным натягом в радиальном направлении, в следующей последовательности. При встречном движении пуансонов 5, 6 осуществляют центрирование положения внутреннего кольца 3 относительно наружного кольца 1 (фиг. 2) и...

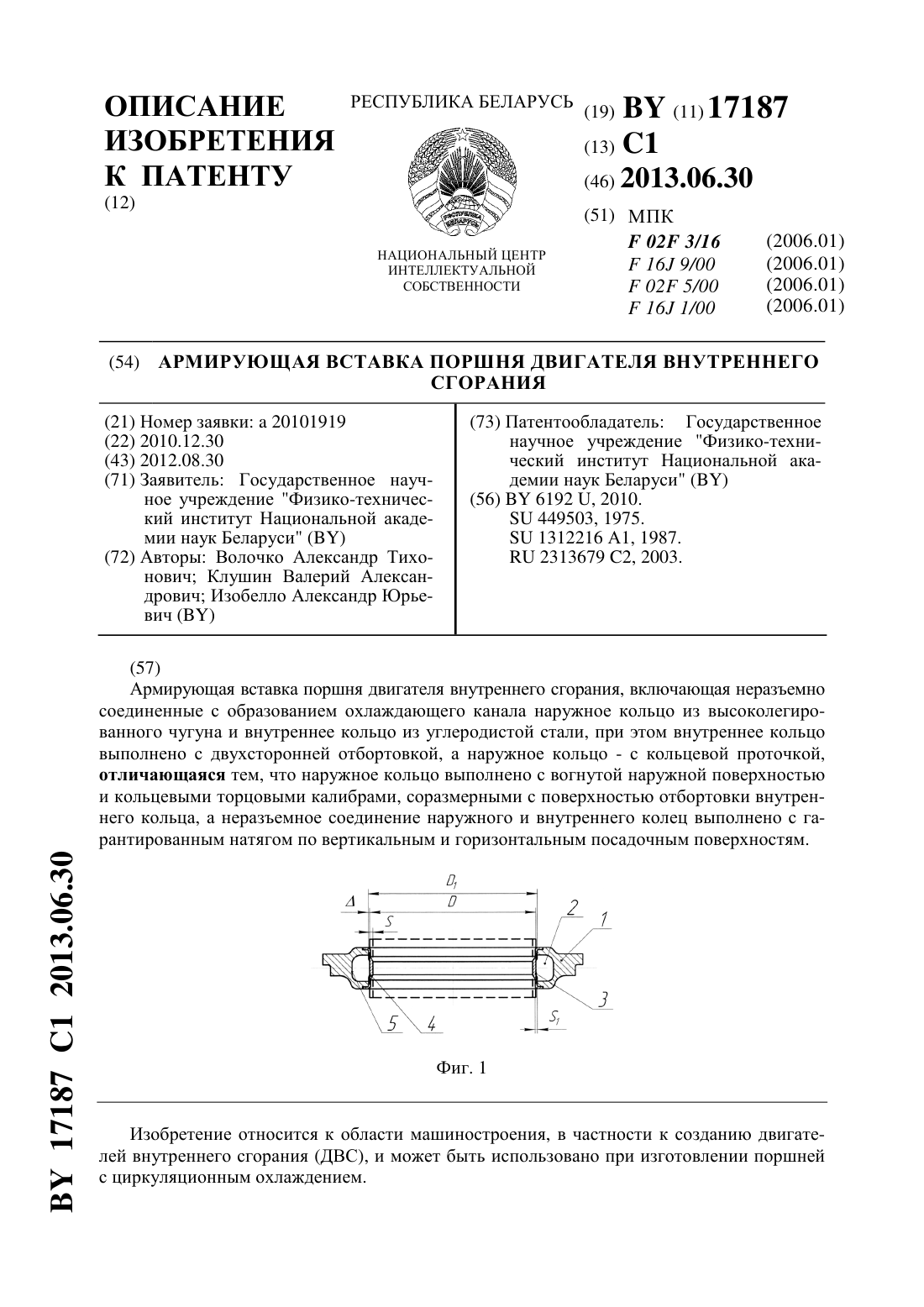

Номер патента: 17187

Опубликовано: 30.06.2013

Авторы: Волочко Александр Тихонович, Изобелло Александр Юрьевич, Клушин Валерий Александрович

МПК: F16J 1/00, F02F 3/16, F02F 5/00...

Метки: вставка, внутреннего, двигателя, сгорания, поршня, армирующая

Текст:

...кольца, а неразъемное соединение наружного и внутреннего колец выполнено с гарантированным натягом по вертикальным и горизонтальным посадочным поверхностям. Сущностью заявляемого технического решения является то, что наружное кольцо выполнено с кольцевыми торцовыми калибрами, соразмерными с поверхностью отбортовки внутреннего кольца, что позволяет с высокой степенью гарантии обеспечить герметичность соединения колец армирующей...

Номер патента: 15061

Опубликовано: 30.12.2011

Авторы: Волочко Александр Тихонович, Клушин Валерий Александрович, Овчинников Владимир Васильевич, Изобелло Александр Юрьевич

МПК: B21D 53/18, F02F 3/16

Метки: способ, канала, внутреннего, двигателя, изготовления, сгорания, поршня, охлаждающего

Текст:

...канал формируется методом тепловой сборки, характеризующейся малой трудоемкостью. Причем тепловая сборка колец осуществляется с натягами в радиальном и осевом направлениях, что способствует надежному соединению двух колец и исключению возможности затекания алюминиевого расплава на стадиях алитирования и литья поршня. Натяг колец в радиальном и осевом направлениях менее 0,2 и 0,3 мм соответственно может привести к затеканию металла...

Номер патента: 14852

Опубликовано: 30.10.2011

Авторы: Волочко Александр Тихонович, Клушин Валерий Александрович, Изобелло Александр Юрьевич, Овчинников Владимир Васильевич

МПК: F02F 5/00

Метки: охлаждающего, способ, внутреннего, изготовления, канала, сгорания, поршня, двигателя

Текст:

...способа критерию изобретательский уровень. Заявляемое изобретение поясняется чертежами, где фиг. 1 - сборочный чертеж армированной вставки поршня ДВС фиг. 2 - наружное кольцо армированной вставки фиг. 3 - разрезное внутреннее кольцо в исходном состоянии фиг. 4 - разрезное внутреннее кольцо, предварительно напряженное в радиальном направлении фиг. 5 - увеличенное изображение концов разрезного внутреннего кольца, совмещенных друг с другом...

Номер патента: U 7642

Опубликовано: 30.10.2011

Авторы: Изобелло Александр Юрьевич, Клушин Валерий Александрович, Астапчик Станислав Александрович, Волочко Александр Тихонович

МПК: F02F 3/16, F16J 1/00, F02F 5/00...

Метки: двигателя, сгорания, вставка, армирующая, внутреннего, поршня

Текст:

...что в армирующей вставке поршня двигателя внутреннего сгорания, представляющей собой неразъемное соединение наружного кольца из высоколегированного чугуна и внутреннего кольца из углеродистой стали с двухсторонней отбортовкой внутреннего кольца, в котором выполнен охлаждающий канал, образованный наружной поверхностью внутреннего кольца и кольцевой проточкой наружного кольца, наружное кольцо выполнено с кольцевыми торцовыми калибрами,...

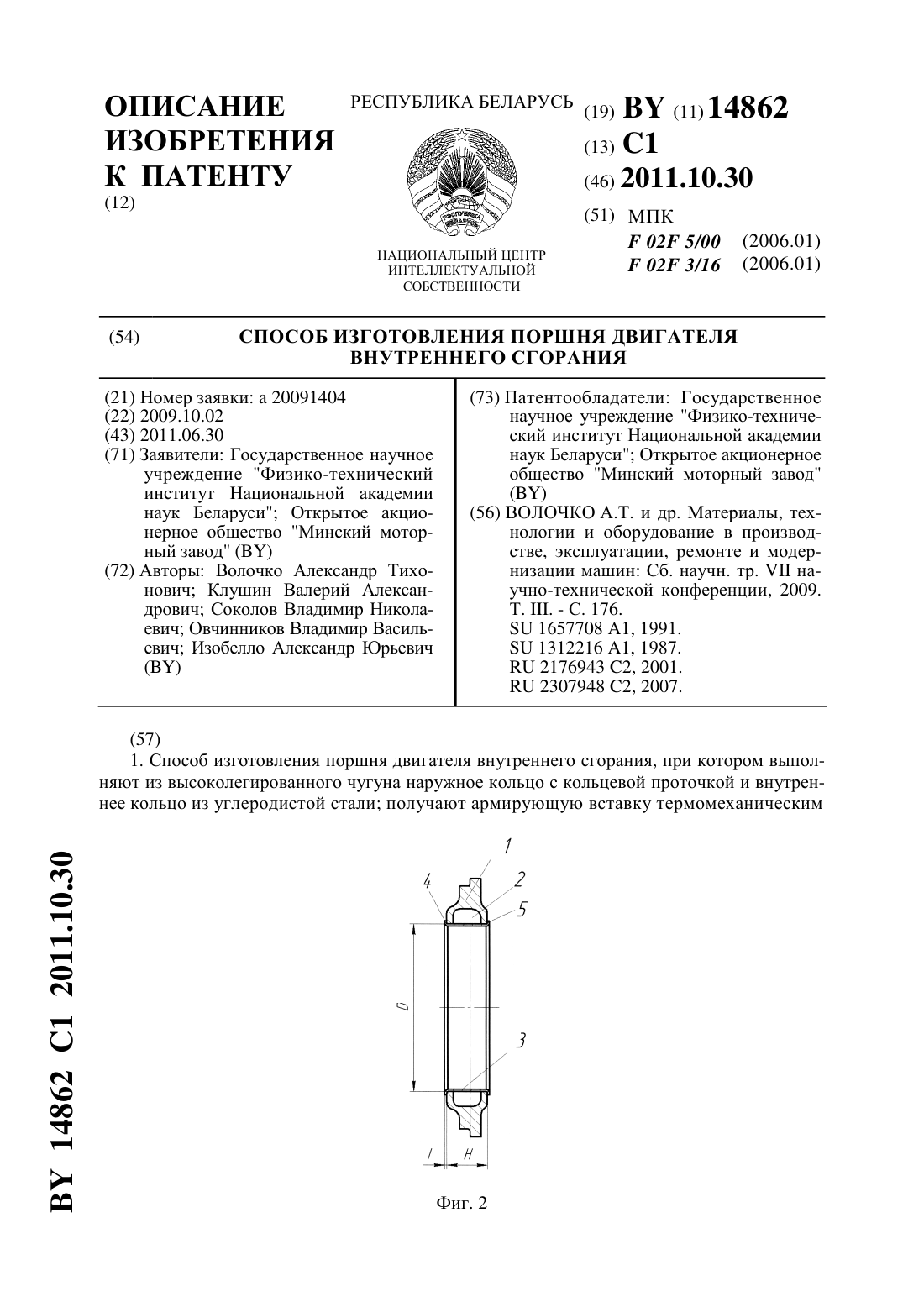

Номер патента: 14862

Опубликовано: 30.10.2011

Авторы: Волочко Александр Тихонович, Изобелло Александр Юрьевич, Овчинников Владимир Васильевич, Соколов Владимир Николаевич, Клушин Валерий Александрович

МПК: F02F 3/16, F02F 5/00

Метки: способ, сгорания, внутреннего, поршня, изготовления, двигателя

Текст:

...счет утонения поперечного сечения при отбортовке. Армирующая вставка по фиг. 3 с охлаждающим каналом 2 включает внутреннее кольцо 3 с отбортованными и осаженными фланцами 4, 5 со степенью деформации 10-30 . 14862 1 2011.10.30 Толщина 1 фланцев 4, 5 в этом варианте исполнения армирующей вставки меньше толщины стенки внутреннего кольца . Армирующая вставка по фиг. 4 с охлаждающим каналом 2 включает внутреннее кольцо 3 с отбортованными фланцами...

Номер патента: U 7530

Опубликовано: 30.08.2011

Авторы: Клушин Валерий Александрович, Волочко Александр Тихонович, Изобелло Александр Юрьевич

МПК: B21D 22/02, B21H 1/00

Метки: двигателя, армирующей, поршня, внутреннего, сборки, сгорания, вставки, штамп

Текст:

...необходимого усилия зажима наружного кольца 6 армирующей вставки в процессе его сборки (соединения) с внутренним кольцом 11. Для укладки наружного кольца 6 в штамп и 75302011.08.30 фиксации его положения относительно пуансонов 3 и 4 в радиальном направлении кольцевые съемники 7 и 8 снабжены ручьевыми калибрами 12 и 13 соответственно. Пуансоны 3 и 4 соответственно выполняют с конусными участками 14 и 15 для раздачи внутреннего кольца 11...

Номер патента: U 7529

Опубликовано: 30.08.2011

Авторы: Клушин Валерий Александрович, Изобелло Александр Юрьевич, Ласковнев Александр Петрович, Волочко Александр Тихонович

МПК: B21H 1/00, B21D 22/02

Метки: сгорания, внутреннего, поршня, двигателя, армирующей, штамп, вставки, сборки

Текст:

...плиту 2. На верхней плите 1 закреплен пуансон 3, на нижней плите 2 закреплен пуансон 4. Пуансоны 3 и 4 установлены в штампе соосно друг относительно друга. Устройство 5 для зажима наружного кольца 6 армирующей вставки поршня выполнено в виде подпружиненных кольцевых съемников 7 и 8, охватывающих пуансоны 3 и 4 соответственно. Кольцевые съемники 7 и 8 снабжены пружинами 9 и винтами 10 для воз 3 75292011.08.30 можности регулировки их...

Номер патента: 13832

Опубликовано: 30.12.2010

Авторы: Овчинников Владимир Васильевич, Ласковнев Александр Петрович, Изобелло Александр Юрьевич, Волочко Александр Тихонович

МПК: F02F 3/00

Метки: изготовления, сгорания, поршня, канала, внутреннего, способ, охлаждающего, двигателя

Текст:

...наружного кольца до температуры менее 600 С недостаточен для запрессовки внутреннего кольца, так как при такой температуре происходит малое термическое расширение наружного кольца, диаметр наружного кольца изменяется на меньшую величину,чем значение натяга колец. Температура нагрева наружного кольца до 850 С обеспечивает необходимое термическое расширение кольца при сборке. Температура нагрева свыше 850 С экономически нецелесообразна и...

Номер патента: 13214

Опубликовано: 30.06.2010

Авторы: Зелинский Вадим Ярославович, Ласковнев Александр Петрович, Комаров Александр Иванович, Волочко Александр Тихонович, Овчинников Владимир Васильевич, Соколов Владимир Николаевич

МПК: C25D 11/04

Метки: алюминия, сгорания, упрочнения, сплава, двигателя, поршня, способ, днища, внутреннего, кремнием

Текст:

...факторов (состав, температура электролита, оксидируемый сплав, токовый режим и т.п.), так и от их совокупности. Способ упрочнения днища поршня поясняется схемой (фиг. 1). Поршень 1 изолирован герметизирующей прокладкой 2, которую удерживает от больших объемных изменений при уплотнении ограничительное кольцо 3 с помощью создающего прижимного усилия части корпуса электрохимической ячейки 4. Названные детали создают корпус ванны, в...

Номер патента: 10263

Опубликовано: 28.02.2008

Авторы: Волочко Александр Тихонович, Овчинников Владимир Васильевич, Жданович Олег Егорович, Ласковнев Александр Петрович

МПК: B22D 15/00

Метки: поршня, сгорания, двигателя, способ, изготовления, внутреннего

Текст:

...подают по касательной плоскости к его поверхности, формующей боковую поверхность поршня, и образующийся при этом поток расплава характеризуется критерием Рейнольдса 2300, а кристаллизацию расплава в прибыльной части отливки осуществляют со скоростью охлаждения 10-20 град/мин. Способ может осуществляться по представленной схеме. На фигуре представлена литниковая чаша 1 со стояком 2, выполненным в виде гусиной шейки, который соеди 2 10263...

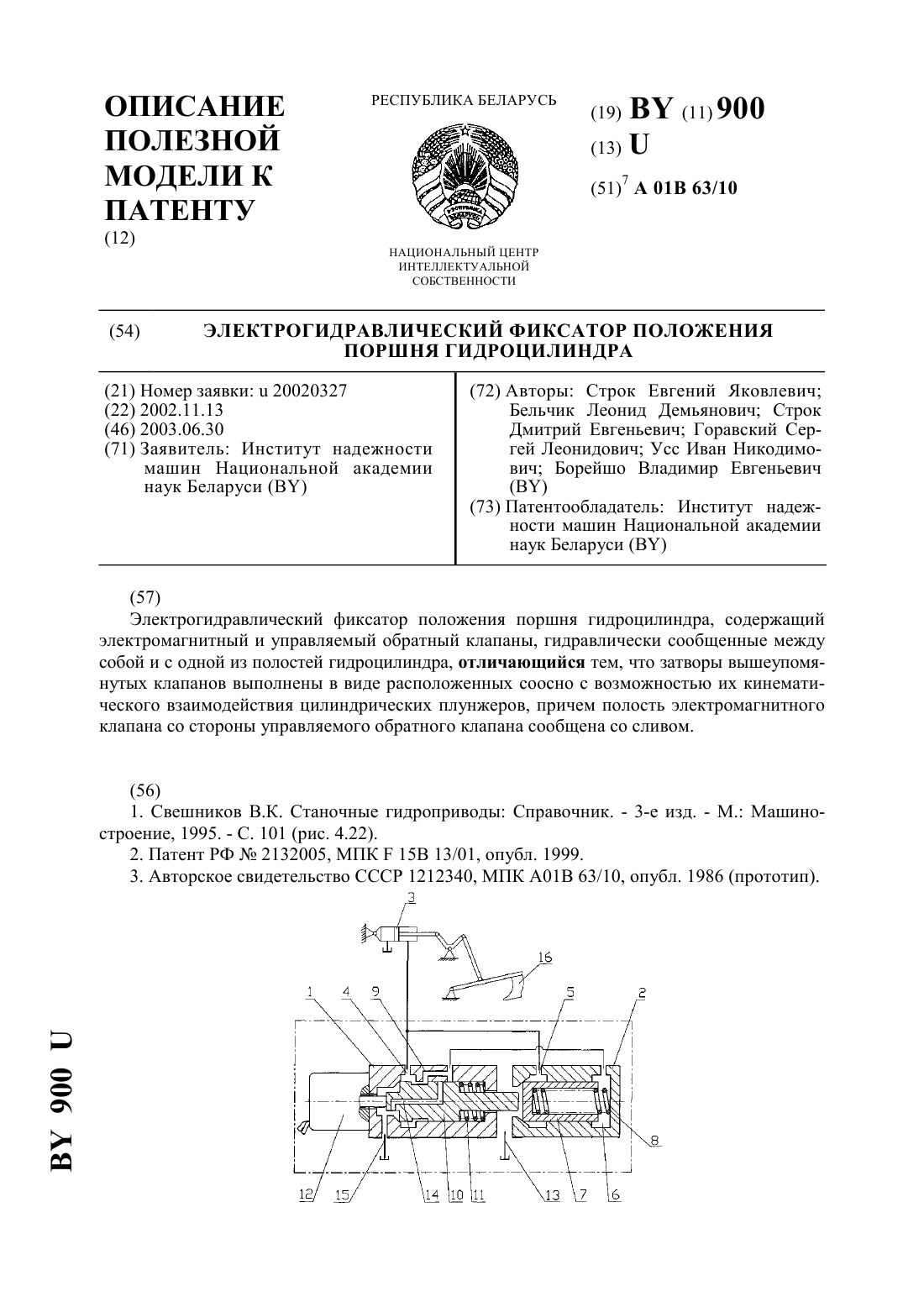

Номер патента: U 900

Опубликовано: 30.06.2003

Авторы: Усс Иван Никодимович, Строк Евгений Яковлевич, Строк Дмитрий Евгеньевич, Горавский Сергей Леонидович, Борейшо Владимир Евгеньевич, Бельчик Леонид Демьянович

МПК: A01B 63/10

Метки: гидроцилиндра, электрогидравлический, положения, поршня, фиксатор

Текст:

...клапаном,при этом последний гидравлически связан с управляющей полостью управляемого обратного клапана 3. Можно отметить, что поскольку в известном электрогидравлическом фиксаторе электромагнитный клапан является гидравлически неуравновешенным по давлению, то для управления им требуется большая мощность электромагнита. Задачей настоящего изобретения является увеличение быстродействия и снижение требуемой мощности электромагнита...
