Ротор косилки-измельчителя

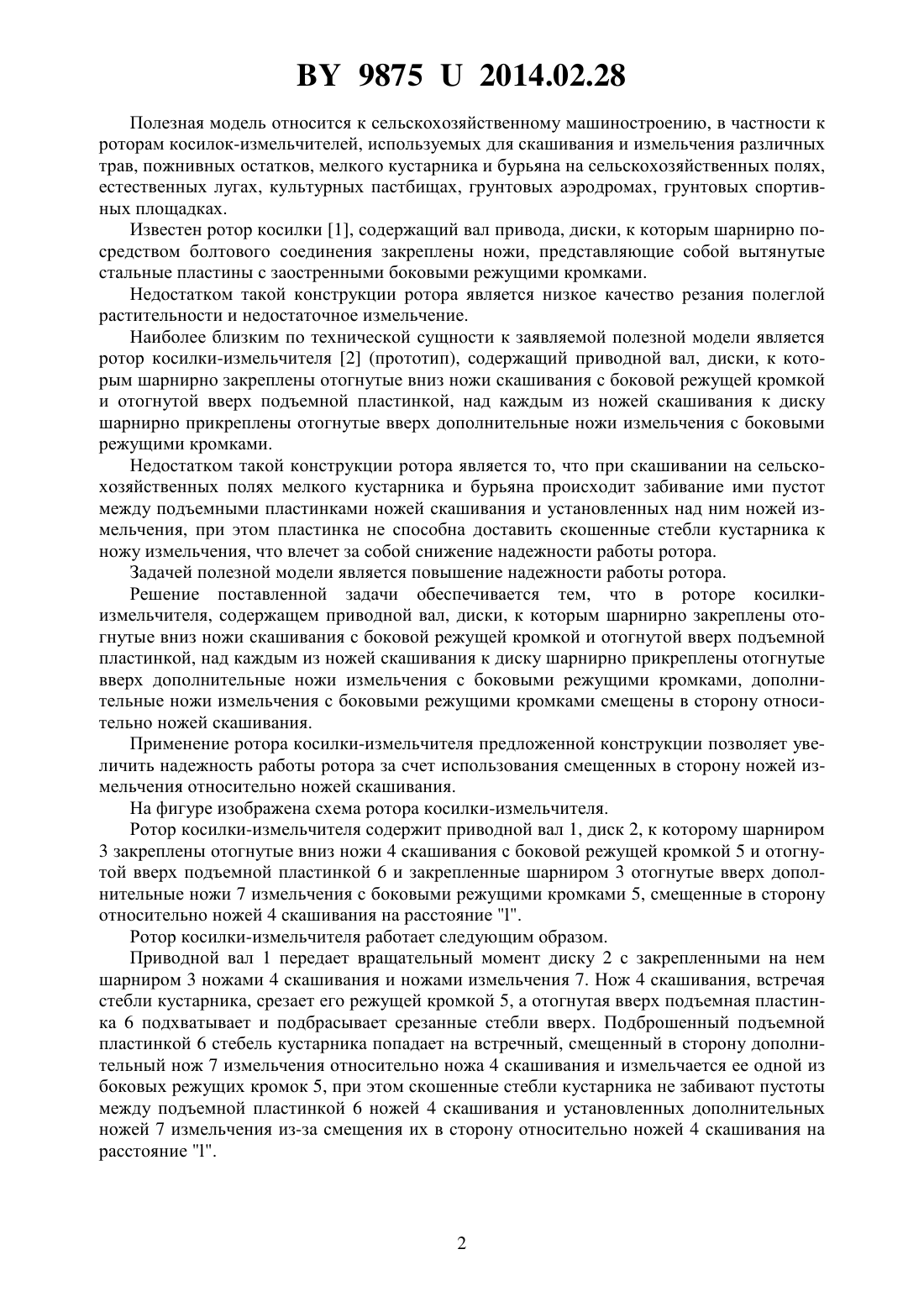

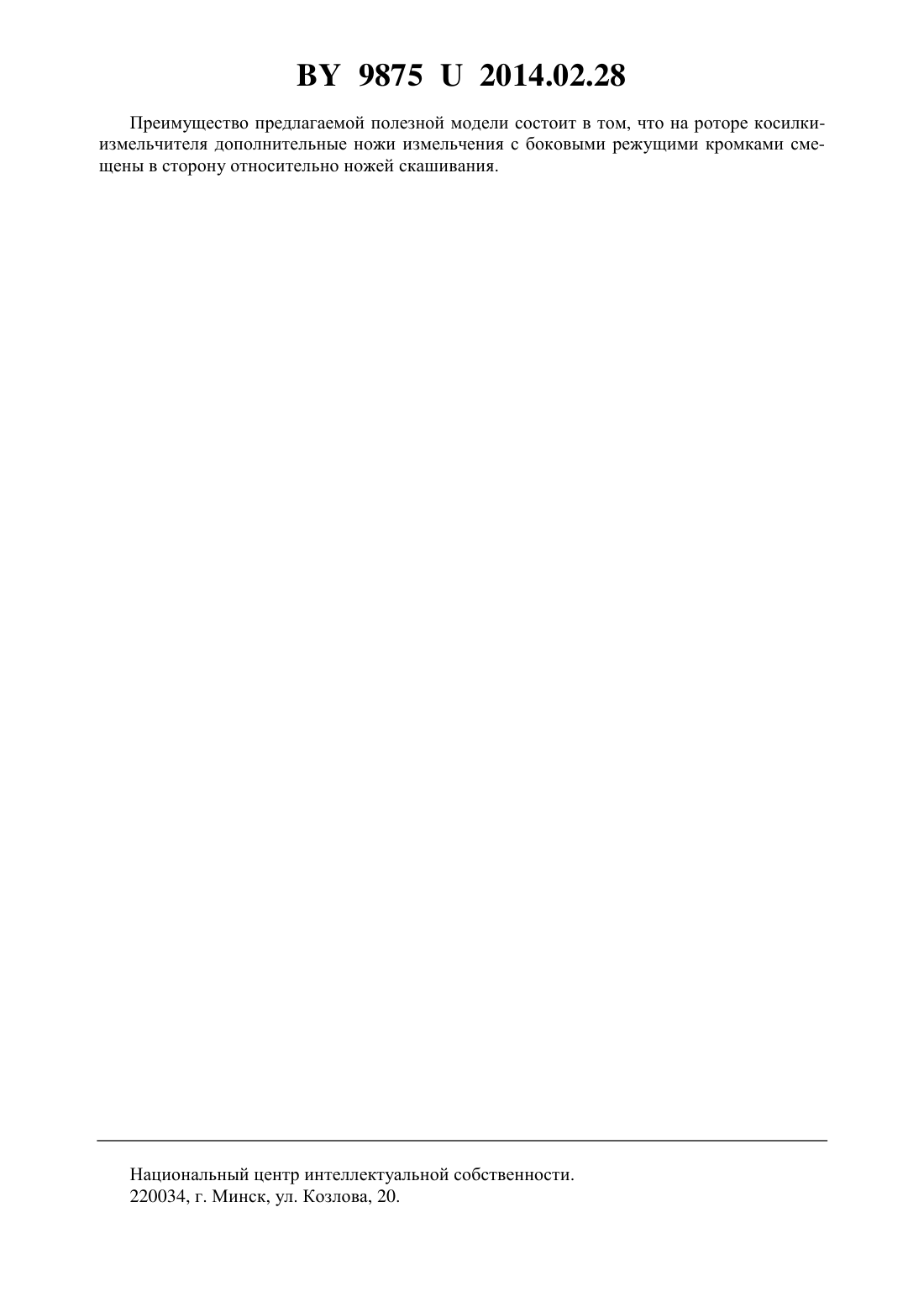

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Бакач Николай Георгиевич Басаревский Александр Николаевич Мажугин Иван Евгеньевич Кострома Сергей Павлович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Ротор косилки-измельчителя, содержащий приводной вал, диски, к которым шарнирно закреплены отогнутые вниз ножи скашивания с боковой режущей кромкой и отогнутой вверх подъемной пластинкой, над каждым из ножей скашивания к диску шарнирно прикреплены отогнутые вверх дополнительные ножи измельчения с боковыми режущими кромками, отличающийся тем, что дополнительные ножи измельчения с боковыми режущими кромками смещены в сторону относительно ножей скашивания.(56) 1. Мажугин Е.И. Машины для эксплуатации мелиоративных и водохозяйственных объектов пособие. - Горки Белорусская государственная сельскохозяйственная академия,2010. - С. 120122. 2. Актуальные проблемы механизации мелиоративного и водохозяйственного строительства материалы Международной научно- практической конференции / Гл. редактор А.Л. Казаков. - Горки, 27-29 сентября 2013. - С. 63. 98752014.02.28 Полезная модель относится к сельскохозяйственному машиностроению, в частности к роторам косилок-измельчителей, используемых для скашивания и измельчения различных трав, пожнивных остатков, мелкого кустарника и бурьяна на сельскохозяйственных полях,естественных лугах, культурных пастбищах, грунтовых аэродромах, грунтовых спортивных площадках. Известен ротор косилки 1, содержащий вал привода, диски, к которым шарнирно посредством болтового соединения закреплены ножи, представляющие собой вытянутые стальные пластины с заостренными боковыми режущими кромками. Недостатком такой конструкции ротора является низкое качество резания полеглой растительности и недостаточное измельчение. Наиболее близким по технической сущности к заявляемой полезной модели является ротор косилки-измельчителя 2 (прототип), содержащий приводной вал, диски, к которым шарнирно закреплены отогнутые вниз ножи скашивания с боковой режущей кромкой и отогнутой вверх подъемной пластинкой, над каждым из ножей скашивания к диску шарнирно прикреплены отогнутые вверх дополнительные ножи измельчения с боковыми режущими кромками. Недостатком такой конструкции ротора является то, что при скашивании на сельскохозяйственных полях мелкого кустарника и бурьяна происходит забивание ими пустот между подъемными пластинками ножей скашивания и установленных над ним ножей измельчения, при этом пластинка не способна доставить скошенные стебли кустарника к ножу измельчения, что влечет за собой снижение надежности работы ротора. Задачей полезной модели является повышение надежности работы ротора. Решение поставленной задачи обеспечивается тем, что в роторе косилкиизмельчителя, содержащем приводной вал, диски, к которым шарнирно закреплены отогнутые вниз ножи скашивания с боковой режущей кромкой и отогнутой вверх подъемной пластинкой, над каждым из ножей скашивания к диску шарнирно прикреплены отогнутые вверх дополнительные ножи измельчения с боковыми режущими кромками, дополнительные ножи измельчения с боковыми режущими кромками смещены в сторону относительно ножей скашивания. Применение ротора косилки-измельчителя предложенной конструкции позволяет увеличить надежность работы ротора за счет использования смещенных в сторону ножей измельчения относительно ножей скашивания. На фигуре изображена схема ротора косилки-измельчителя. Ротор косилки-измельчителя содержит приводной вал 1, диск 2, к которому шарниром 3 закреплены отогнутые вниз ножи 4 скашивания с боковой режущей кромкой 5 и отогнутой вверх подъемной пластинкой 6 и закрепленные шарниром 3 отогнутые вверх дополнительные ножи 7 измельчения с боковыми режущими кромками 5, смещенные в сторону относительно ножей 4 скашивания на расстояние . Ротор косилки-измельчителя работает следующим образом. Приводной вал 1 передает вращательный момент диску 2 с закрепленными на нем шарниром 3 ножами 4 скашивания и ножами измельчения 7. Нож 4 скашивания, встречая стебли кустарника, срезает его режущей кромкой 5, а отогнутая вверх подъемная пластинка 6 подхватывает и подбрасывает срезанные стебли вверх. Подброшенный подъемной пластинкой 6 стебель кустарника попадает на встречный, смещенный в сторону дополнительный нож 7 измельчения относительно ножа 4 скашивания и измельчается ее одной из боковых режущих кромок 5, при этом скошенные стебли кустарника не забивают пустоты между подъемной пластинкой 6 ножей 4 скашивания и установленных дополнительных ножей 7 измельчения из-за смещения их в сторону относительно ножей 4 скашивания на расстояние . 98752014.02.28 Преимущество предлагаемой полезной модели состоит в том, что на роторе косилкиизмельчителя дополнительные ножи измельчения с боковыми режущими кромками смещены в сторону относительно ножей скашивания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
