Фронтальная косилка

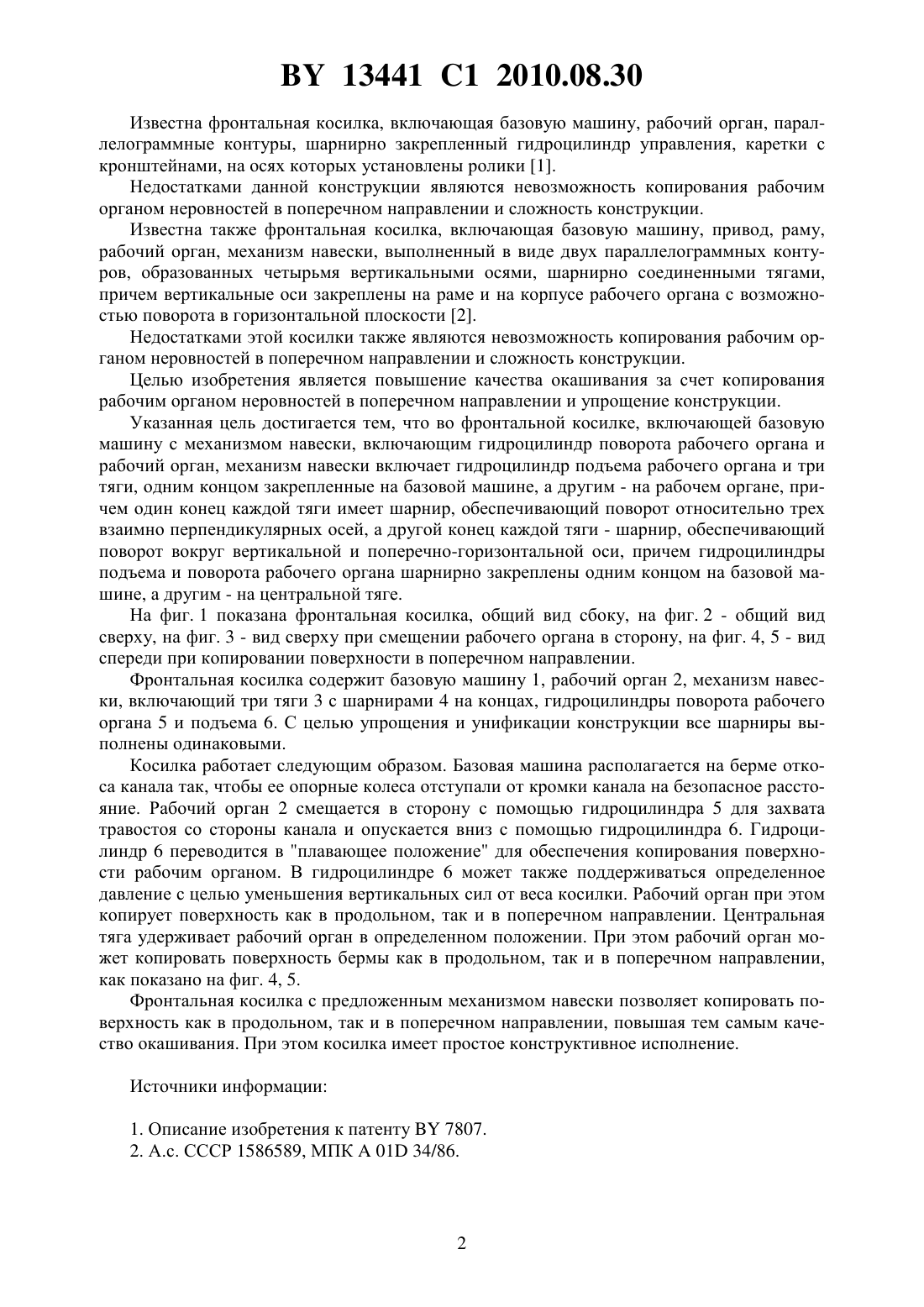

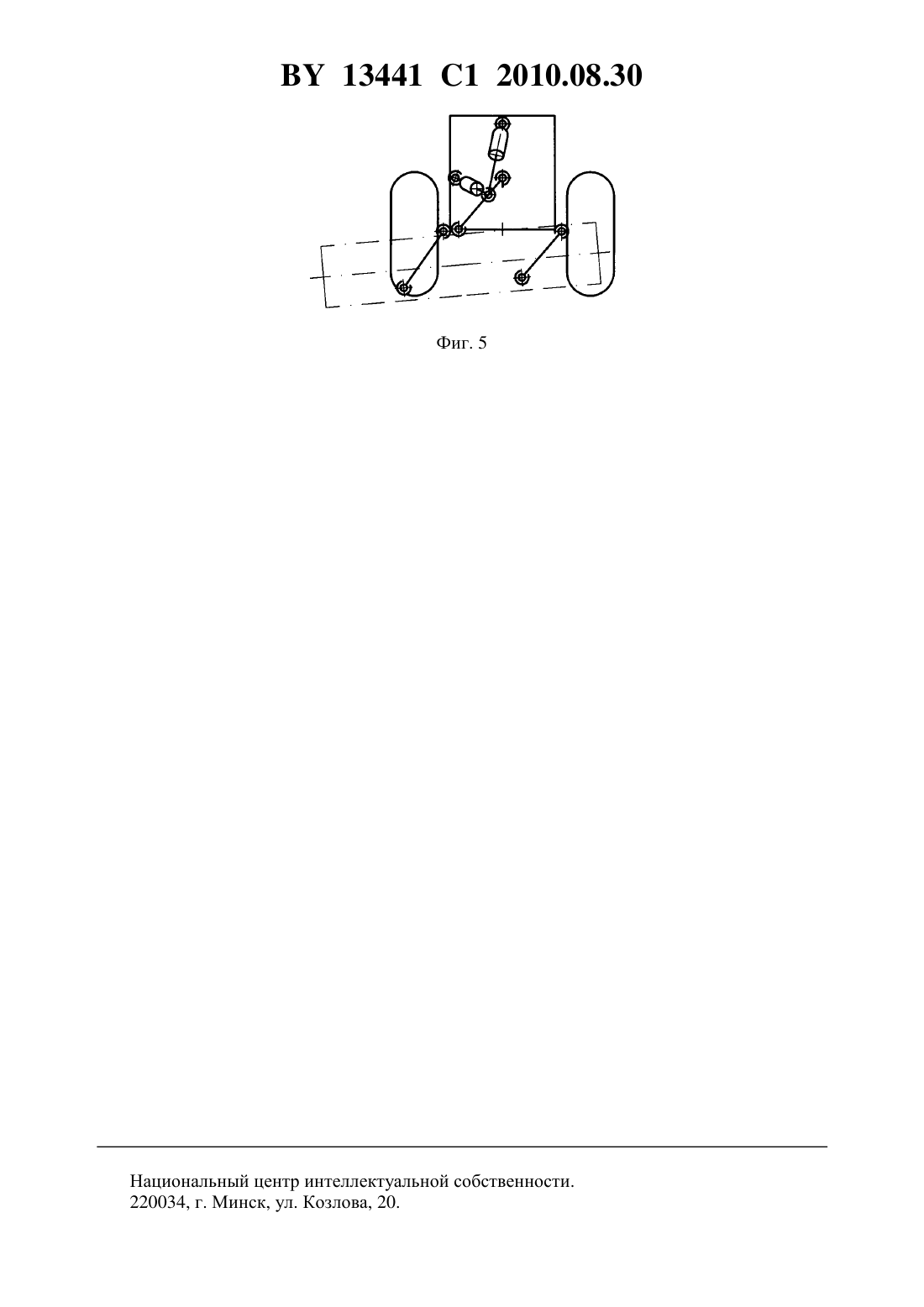

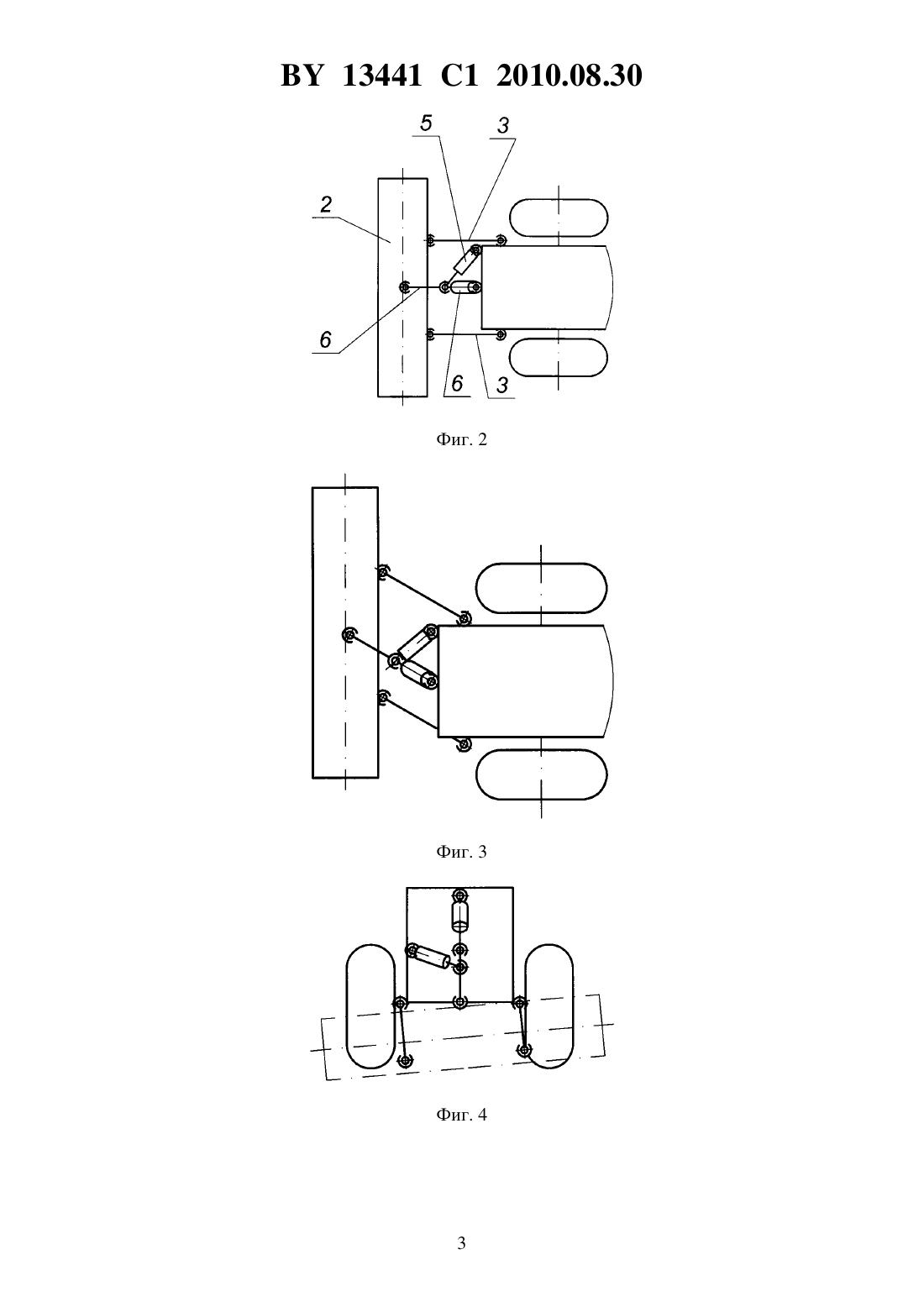

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Болбышко Валерий Александрович Кондратьев Виктор Николаевич(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Фронтальная косилка, содержащая базовую машину с механизмом навески, включающим гидроцилиндр поворота рабочего органа, и рабочий орган, отличающаяся тем, что механизм навески включает гидроцилиндр подъема рабочего органа и три тяги, одним концом закрепленные на базовой машине, а другим - на рабочем органе, причем один конец каждой тяги имеет шарнир, обеспечивающий поворот относительно трех взаимно перпендикулярных осей, а другой конец каждой тяги - шарнир, обеспечивающий поворот вокруг вертикальной и поперечно-горизонтальной оси, причем гидроцилиндры поворота и подъема рабочего органа шарнирно закреплены одним концом на базовой машине, а другим - на центральной тяге. Изобретение относится к механизации сельскохозяйственного производства, в частности к косилкам для окашивания берм каналов и дамб. 13441 1 2010.08.30 Известна фронтальная косилка, включающая базовую машину, рабочий орган, параллелограммные контуры, шарнирно закрепленный гидроцилиндр управления, каретки с кронштейнами, на осях которых установлены ролики 1. Недостатками данной конструкции являются невозможность копирования рабочим органом неровностей в поперечном направлении и сложность конструкции. Известна также фронтальная косилка, включающая базовую машину, привод, раму,рабочий орган, механизм навески, выполненный в виде двух параллелограммных контуров, образованных четырьмя вертикальными осями, шарнирно соединенными тягами,причем вертикальные оси закреплены на раме и на корпусе рабочего органа с возможностью поворота в горизонтальной плоскости 2. Недостатками этой косилки также являются невозможность копирования рабочим органом неровностей в поперечном направлении и сложность конструкции. Целью изобретения является повышение качества окашивания за счет копирования рабочим органом неровностей в поперечном направлении и упрощение конструкции. Указанная цель достигается тем, что во фронтальной косилке, включающей базовую машину с механизмом навески, включающим гидроцилиндр поворота рабочего органа и рабочий орган, механизм навески включает гидроцилиндр подъема рабочего органа и три тяги, одним концом закрепленные на базовой машине, а другим - на рабочем органе, причем один конец каждой тяги имеет шарнир, обеспечивающий поворот относительно трех взаимно перпендикулярных осей, а другой конец каждой тяги - шарнир, обеспечивающий поворот вокруг вертикальной и поперечно-горизонтальной оси, причем гидроцилиндры подъема и поворота рабочего органа шарнирно закреплены одним концом на базовой машине, а другим - на центральной тяге. На фиг. 1 показана фронтальная косилка, общий вид сбоку, на фиг. 2 - общий вид сверху, на фиг. 3 - вид сверху при смещении рабочего органа в сторону, на фиг. 4, 5 - вид спереди при копировании поверхности в поперечном нправлении. Фронтальная косилка содержит базовую машину 1, рабочий орган 2, механизм навески, включающий три тяги 3 с шарнирами 4 на концах, гидроцилиндры поворота рабочего органа 5 и подъема 6. С целью упрощения и унификации конструкции все шарниры выполнены одинаковыми. Косилка работает следующим образом. Базовая машина располагается на берме откоса канала так, чтобы ее опорные колеса отступали от кромки канала на безопасное расстояние. Рабочий орган 2 смещается в сторону с помощью гидроцилиндра 5 для захвата травостоя со стороны канала и опускается вниз с помощью гидроцилиндра 6. Гидроцилиндр 6 переводится в плавающее положение для обеспечения копирования поверхности рабочим органом. В гидроцилиндре 6 может также поддерживаться определенное давление с целью уменьшения вертикальных сил от веса косилки. Рабочий орган при этом копирует поверхность как в продольном, так и в поперечном направлении. Центральная тяга удерживает рабочий орган в определенном положении. При этом рабочий орган может копировать поверхность бермы как в продольном, так и в поперечном направлении,как показано на фиг. 4, 5. Фронтальная косилка с предложенным механизмом навески позволяет копировать поверхность как в продольном, так и в поперечном направлении, повышая тем самым качество окашивания. При этом косилка имеет простое конструктивное исполнение. Источники информации 1. Описание изобретения к патенту 7807. 2. А.с. СССР 1586589, МПК 01 34/86. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
