Косилка роторная

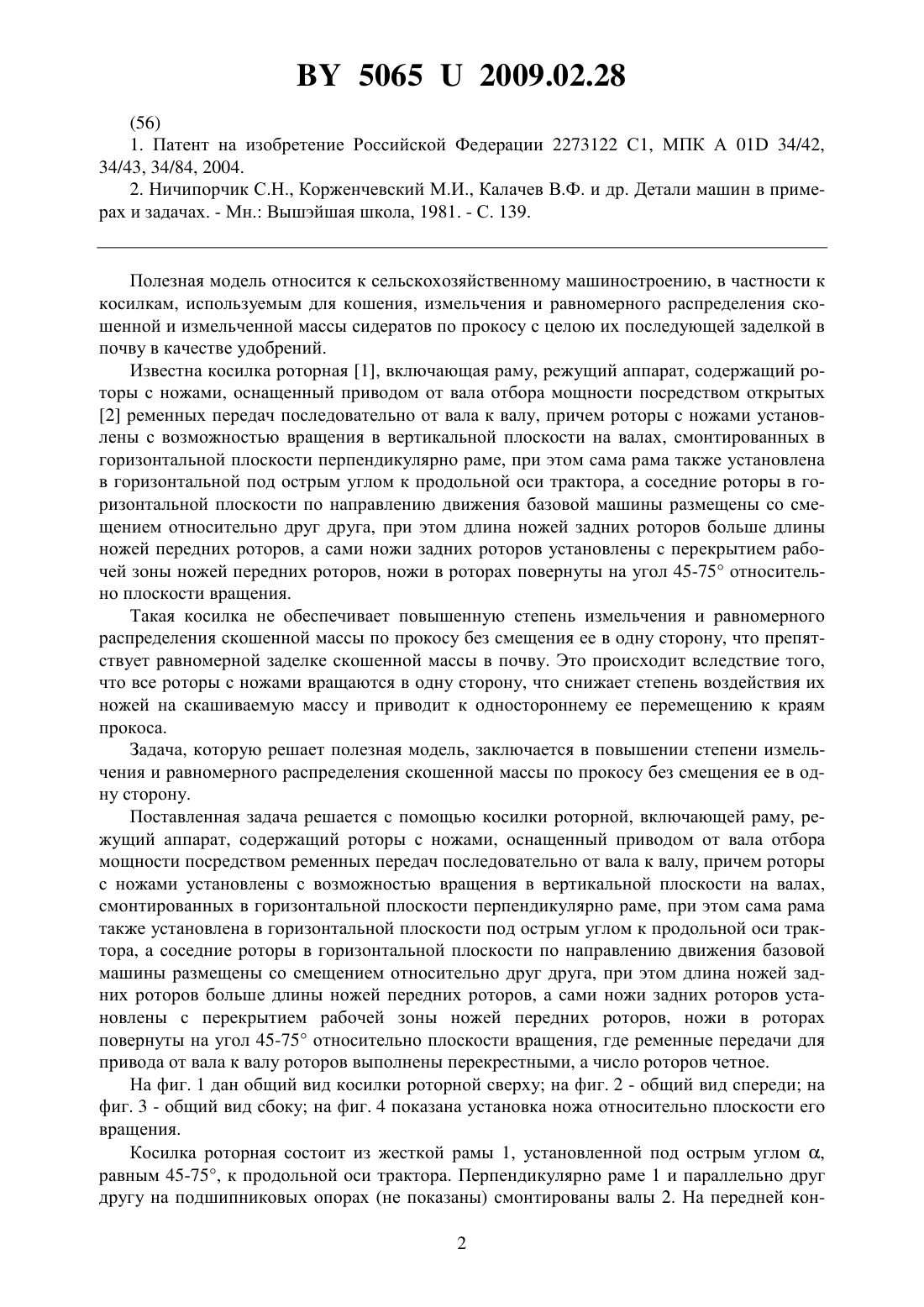

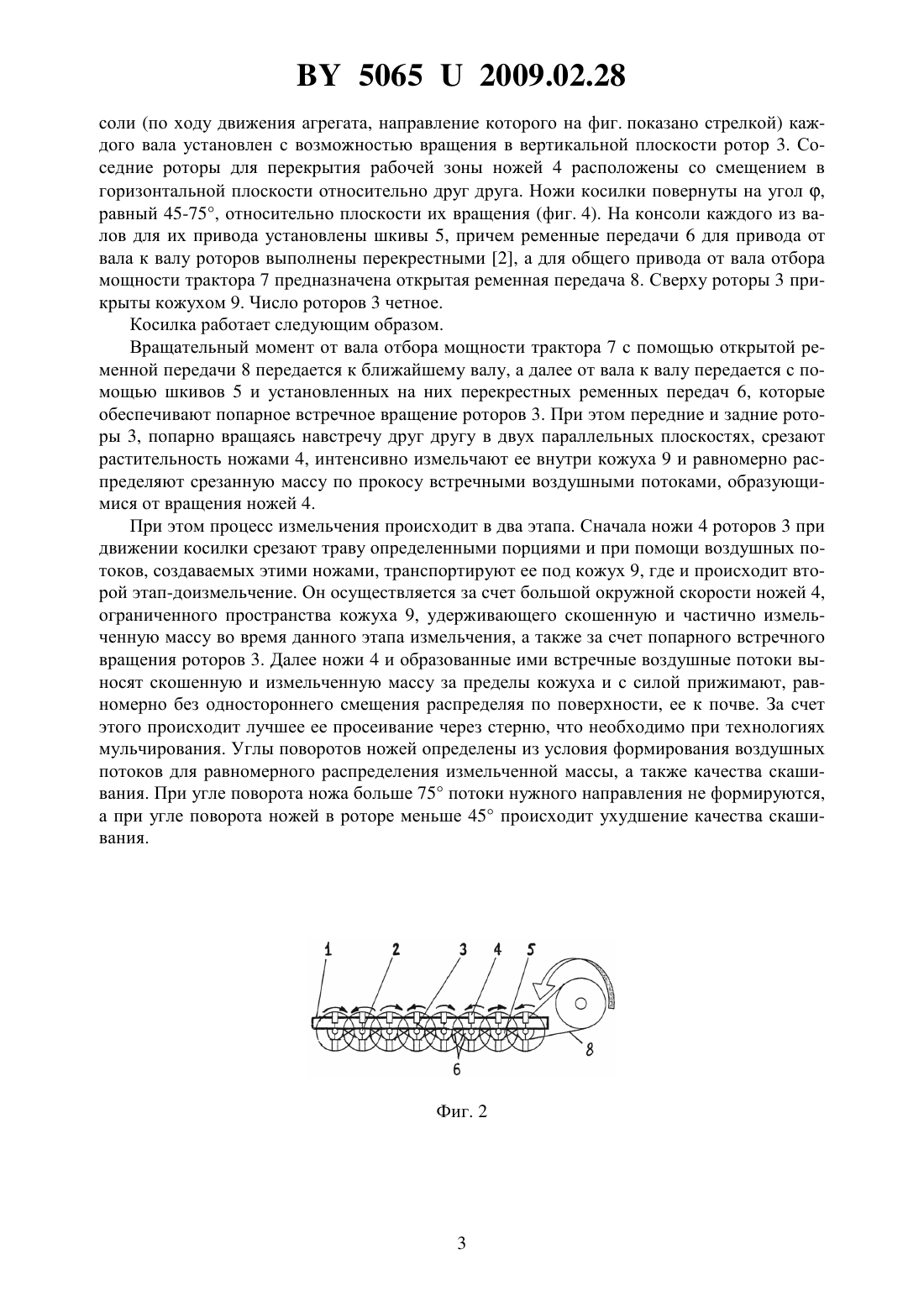

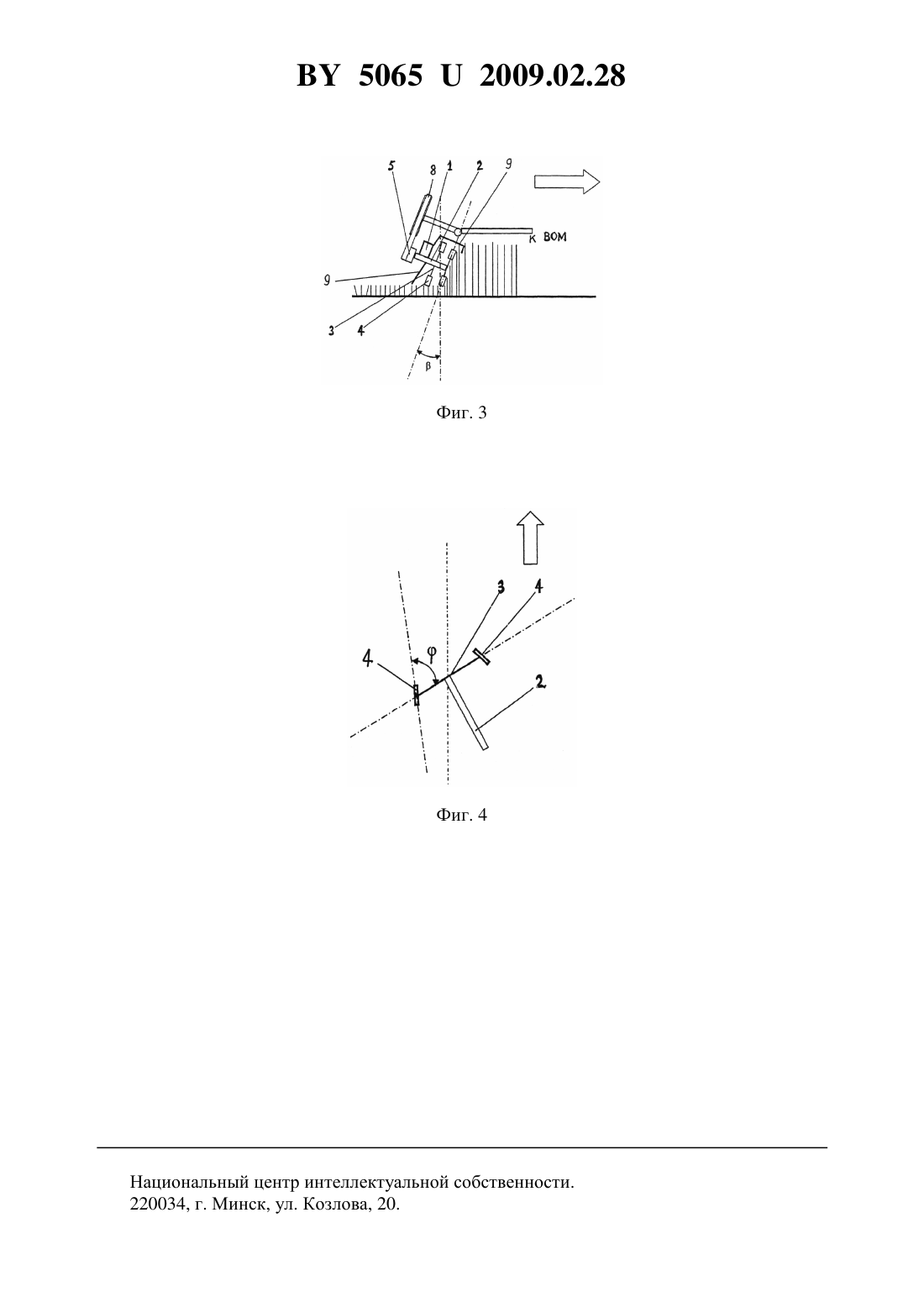

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шупилов Александр Алексеевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Косилка роторная, включающая раму, режущий аппарат, содержащий роторы с ножами, оснащенный приводом от вала отбора мощности посредством ременных передач последовательно от вала к валу, причем роторы с ножами установлены с возможностью вращения в вертикальной плоскости на валах, смонтированных в горизонтальной плоскости перпендикулярно раме, при этом сама рама также установлена в горизонтальной плоскости под острым углом к продольной оси трактора, а соседние роторы в горизонтальной плоскости по направлению движения базовой машины размещены со смещением относительно друг друга, при этом длина ножей задних роторов больше длины ножей передних роторов, а сами ножи задних роторов установлены с перекрытием рабочей зоны ножей передних роторов, ножи в роторах повернуты на угол 45-75 относительно плоскости вращения, отличающаяся тем, что ременные передачи для привода от вала к валу роторов выполнены перекрестными, а число роторов четное.(56) 1. Патент на изобретение Российской Федерации 2273122 С 1, МПК А 01 34/42,34/43, 34/84, 2004. 2. Ничипорчик С.Н., Корженчевский М.И., Калачев В.Ф. и др. Детали машин в примерах и задачах. - Мн. Вышэйшая школа, 1981. - С. 139. Полезная модель относится к сельскохозяйственному машиностроению, в частности к косилкам, используемым для кошения, измельчения и равномерного распределения скошенной и измельченной массы сидератов по прокосу с целою их последующей заделкой в почву в качестве удобрений. Известна косилка роторная 1, включающая раму, режущий аппарат, содержащий роторы с ножами, оснащенный приводом от вала отбора мощности посредством открытых 2 ременных передач последовательно от вала к валу, причем роторы с ножами установлены с возможностью вращения в вертикальной плоскости на валах, смонтированных в горизонтальной плоскости перпендикулярно раме, при этом сама рама также установлена в горизонтальной под острым углом к продольной оси трактора, а соседние роторы в горизонтальной плоскости по направлению движения базовой машины размещены со смещением относительно друг друга, при этом длина ножей задних роторов больше длины ножей передних роторов, а сами ножи задних роторов установлены с перекрытием рабочей зоны ножей передних роторов, ножи в роторах повернуты на угол 45-75 относительно плоскости вращения. Такая косилка не обеспечивает повышенную степень измельчения и равномерного распределения скошенной массы по прокосу без смещения ее в одну сторону, что препятствует равномерной заделке скошенной массы в почву. Это происходит вследствие того,что все роторы с ножами вращаются в одну сторону, что снижает степень воздействия их ножей на скашиваемую массу и приводит к одностороннему ее перемещению к краям прокоса. Задача, которую решает полезная модель, заключается в повышении степени измельчения и равномерного распределения скошенной массы по прокосу без смещения ее в одну сторону. Поставленная задача решается с помощью косилки роторной, включающей раму, режущий аппарат, содержащий роторы с ножами, оснащенный приводом от вала отбора мощности посредством ременных передач последовательно от вала к валу, причем роторы с ножами установлены с возможностью вращения в вертикальной плоскости на валах,смонтированных в горизонтальной плоскости перпендикулярно раме, при этом сама рама также установлена в горизонтальной плоскости под острым углом к продольной оси трактора, а соседние роторы в горизонтальной плоскости по направлению движения базовой машины размещены со смещением относительно друг друга, при этом длина ножей задних роторов больше длины ножей передних роторов, а сами ножи задних роторов установлены с перекрытием рабочей зоны ножей передних роторов, ножи в роторах повернуты на угол 45-75 относительно плоскости вращения, где ременные передачи для привода от вала к валу роторов выполнены перекрестными, а число роторов четное. На фиг. 1 дан общий вид косилки роторной сверху на фиг. 2 - общий вид спереди на фиг. 3 - общий вид сбоку на фиг. 4 показана установка ножа относительно плоскости его вращения. Косилка роторная состоит из жесткой рамы 1, установленной под острым углом ,равным 45-75, к продольной оси трактора. Перпендикулярно раме 1 и параллельно друг другу на подшипниковых опорах (не показаны) смонтированы валы 2. На передней кон 2 50652009.02.28 соли (по ходу движения агрегата, направление которого на фиг. показано стрелкой) каждого вала установлен с возможностью вращения в вертикальной плоскости ротор 3. Соседние роторы для перекрытия рабочей зоны ножей 4 расположены со смещением в горизонтальной плоскости относительно друг друга. Ножи косилки повернуты на угол ,равный 45-75, относительно плоскости их вращения (фиг. 4). На консоли каждого из валов для их привода установлены шкивы 5, причем ременные передачи 6 для привода от вала к валу роторов выполнены перекрестными 2, а для общего привода от вала отбора мощности трактора 7 предназначена открытая ременная передача 8. Сверху роторы 3 прикрыты кожухом 9. Число роторов 3 четное. Косилка работает следующим образом. Вращательный момент от вала отбора мощности трактора 7 с помощью открытой ременной передачи 8 передается к ближайшему валу, а далее от вала к валу передается с помощью шкивов 5 и установленных на них перекрестных ременных передач 6, которые обеспечивают попарное встречное вращение роторов 3. При этом передние и задние роторы 3, попарно вращаясь навстречу друг другу в двух параллельных плоскостях, срезают растительность ножами 4, интенсивно измельчают ее внутри кожуха 9 и равномерно распределяют срезанную массу по прокосу встречными воздушными потоками, образующимися от вращения ножей 4. При этом процесс измельчения происходит в два этапа. Сначала ножи 4 роторов 3 при движении косилки срезают траву определенными порциями и при помощи воздушных потоков, создаваемых этими ножами, транспортируют ее под кожух 9, где и происходит второй этап-доизмельчение. Он осуществляется за счет большой окружной скорости ножей 4,ограниченного пространства кожуха 9, удерживающего скошенную и частично измельченную массу во время данного этапа измельчения, а также за счет попарного встречного вращения роторов 3. Далее ножи 4 и образованные ими встречные воздушные потоки выносят скошенную и измельченную массу за пределы кожуха и с силой прижимают, равномерно без одностороннего смещения распределяя по поверхности, ее к почве. За счет этого происходит лучшее ее просеивание через стерню, что необходимо при технологиях мульчирования. Углы поворотов ножей определены из условия формирования воздушных потоков для равномерного распределения измельченной массы, а также качества скашивания. При угле поворота ножа больше 75 потоки нужного направления не формируются,а при угле поворота ножей в роторе меньше 45 происходит ухудшение качества скашивания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
