Ротор косилки-измельчителя

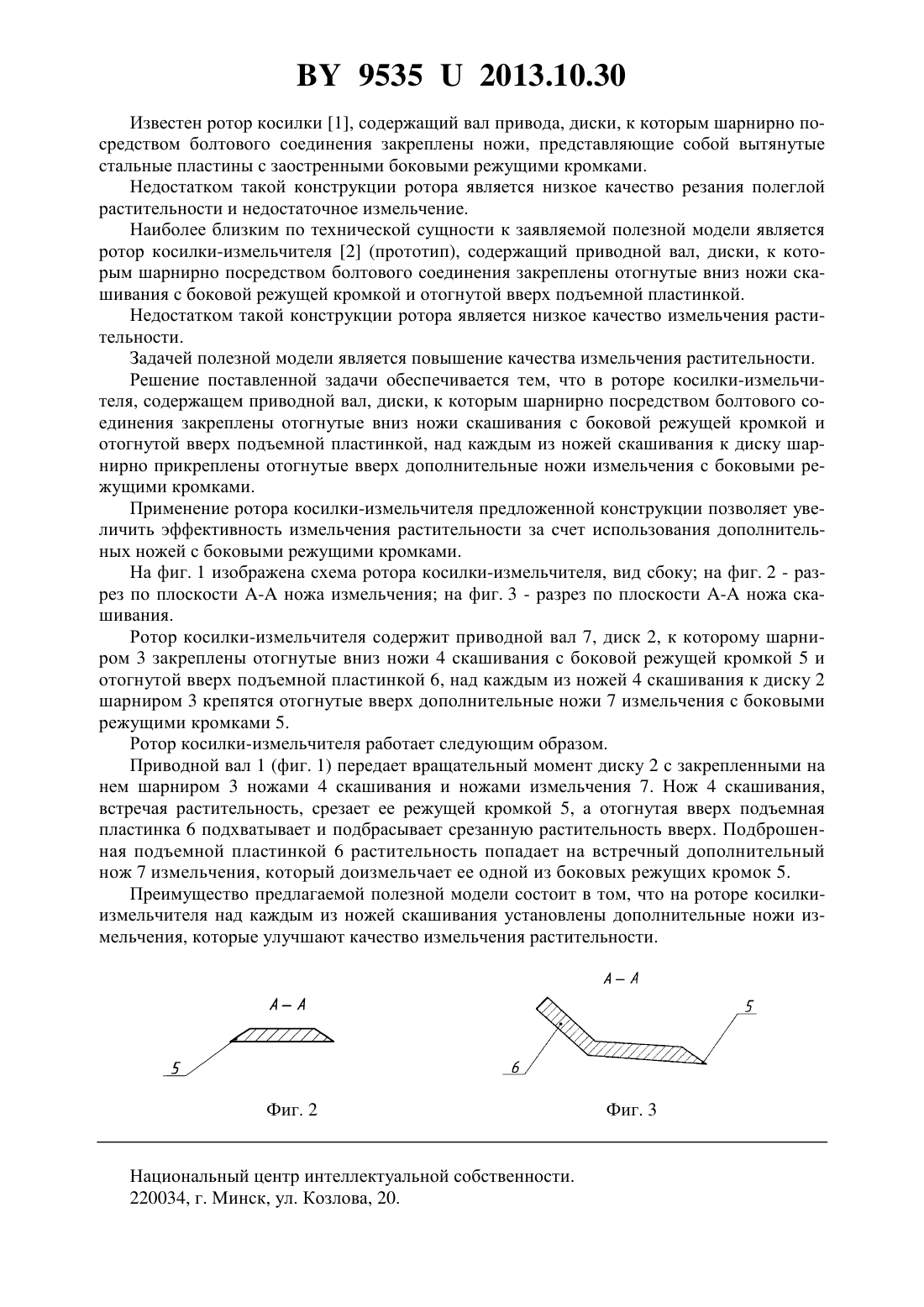

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Бакач Николай Георгиевич Басаревский Александр Николаевич Мажугин Иван Евгеньевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Ротор косилки-измельчителя, содержащий приводной вал, диски, к которым шарнирно посредством болтового соединения закреплены отогнутые вниз ножи скашивания с боковой режущей кромкой и отогнутой вверх подъемной пластинкой, отличающийся тем,что над каждым из ножей скашивания к диску шарнирно прикреплены отогнутые вверх дополнительные ножи измельчения с боковыми режущими кромками.(56) 1. Мажугин Е.И. Машины для эксплуатации мелиоративных и водохозяйственных объектов пособие. - Горки Белорусская государственная сельскохозяйственная академия,2010. - С. 120-122. 2. Международный рынок использования тяжелого оборудования Электрон. ресурс Режим доступа ////-/620/ 5- Дата доступа 01.01.2013. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к роторам косилок-измельчителей, используемых для скашивания и измельчения различных трав, пожнивных остатков, мелкого кустарника и бурьяна на сельскохозяйственных полях,естественных лугах, культурных пастбищах, грунтовых аэродромах, грунтовых спортивных площадках. 95352013.10.30 Известен ротор косилки 1, содержащий вал привода, диски, к которым шарнирно посредством болтового соединения закреплены ножи, представляющие собой вытянутые стальные пластины с заостренными боковыми режущими кромками. Недостатком такой конструкции ротора является низкое качество резания полеглой растительности и недостаточное измельчение. Наиболее близким по технической сущности к заявляемой полезной модели является ротор косилки-измельчителя 2 (прототип), содержащий приводной вал, диски, к которым шарнирно посредством болтового соединения закреплены отогнутые вниз ножи скашивания с боковой режущей кромкой и отогнутой вверх подъемной пластинкой. Недостатком такой конструкции ротора является низкое качество измельчения растительности. Задачей полезной модели является повышение качества измельчения растительности. Решение поставленной задачи обеспечивается тем, что в роторе косилки-измельчителя, содержащем приводной вал, диски, к которым шарнирно посредством болтового соединения закреплены отогнутые вниз ножи скашивания с боковой режущей кромкой и отогнутой вверх подъемной пластинкой, над каждым из ножей скашивания к диску шарнирно прикреплены отогнутые вверх дополнительные ножи измельчения с боковыми режущими кромками. Применение ротора косилки-измельчителя предложенной конструкции позволяет увеличить эффективность измельчения растительности за счет использования дополнительных ножей с боковыми режущими кромками. На фиг. 1 изображена схема ротора косилки-измельчителя, вид сбоку на фиг. 2 - разрез по плоскости - ножа измельчения на фиг. 3 - разрез по плоскости - ножа скашивания. Ротор косилки-измельчителя содержит приводной вал 7, диск 2, к которому шарниром 3 закреплены отогнутые вниз ножи 4 скашивания с боковой режущей кромкой 5 и отогнутой вверх подъемной пластинкой 6, над каждым из ножей 4 скашивания к диску 2 шарниром 3 крепятся отогнутые вверх дополнительные ножи 7 измельчения с боковыми режущими кромками 5. Ротор косилки-измельчителя работает следующим образом. Приводной вал 1 (фиг. 1) передает вращательный момент диску 2 с закрепленными на нем шарниром 3 ножами 4 скашивания и ножами измельчения 7. Нож 4 скашивания,встречая растительность, срезает ее режущей кромкой 5, а отогнутая вверх подъемная пластинка 6 подхватывает и подбрасывает срезанную растительность вверх. Подброшенная подъемной пластинкой 6 растительность попадает на встречный дополнительный нож 7 измельчения, который доизмельчает ее одной из боковых режущих кромок 5. Преимущество предлагаемой полезной модели состоит в том, что на роторе косилкиизмельчителя над каждым из ножей скашивания установлены дополнительные ножи измельчения, которые улучшают качество измельчения растительности. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
