Жатка

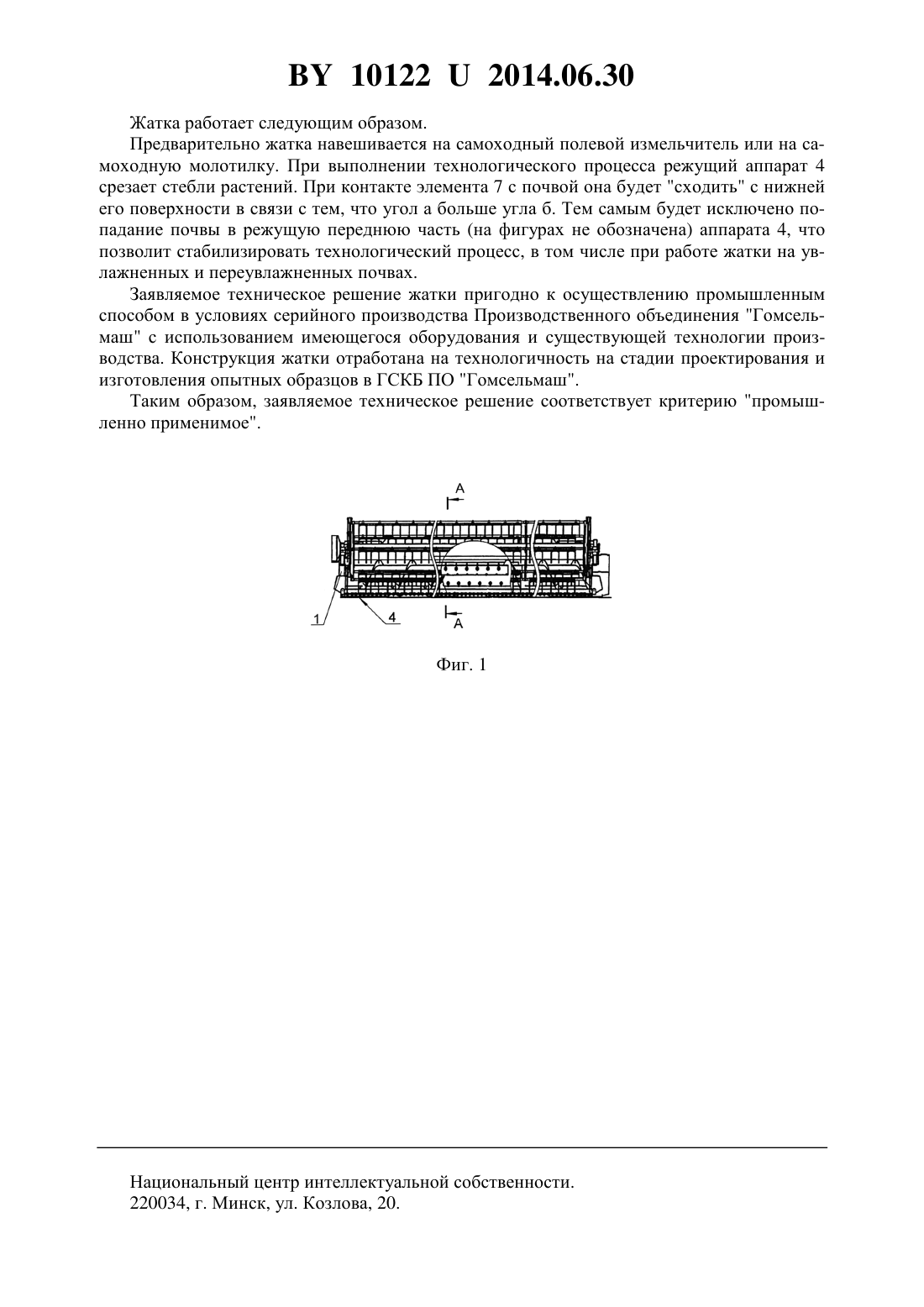

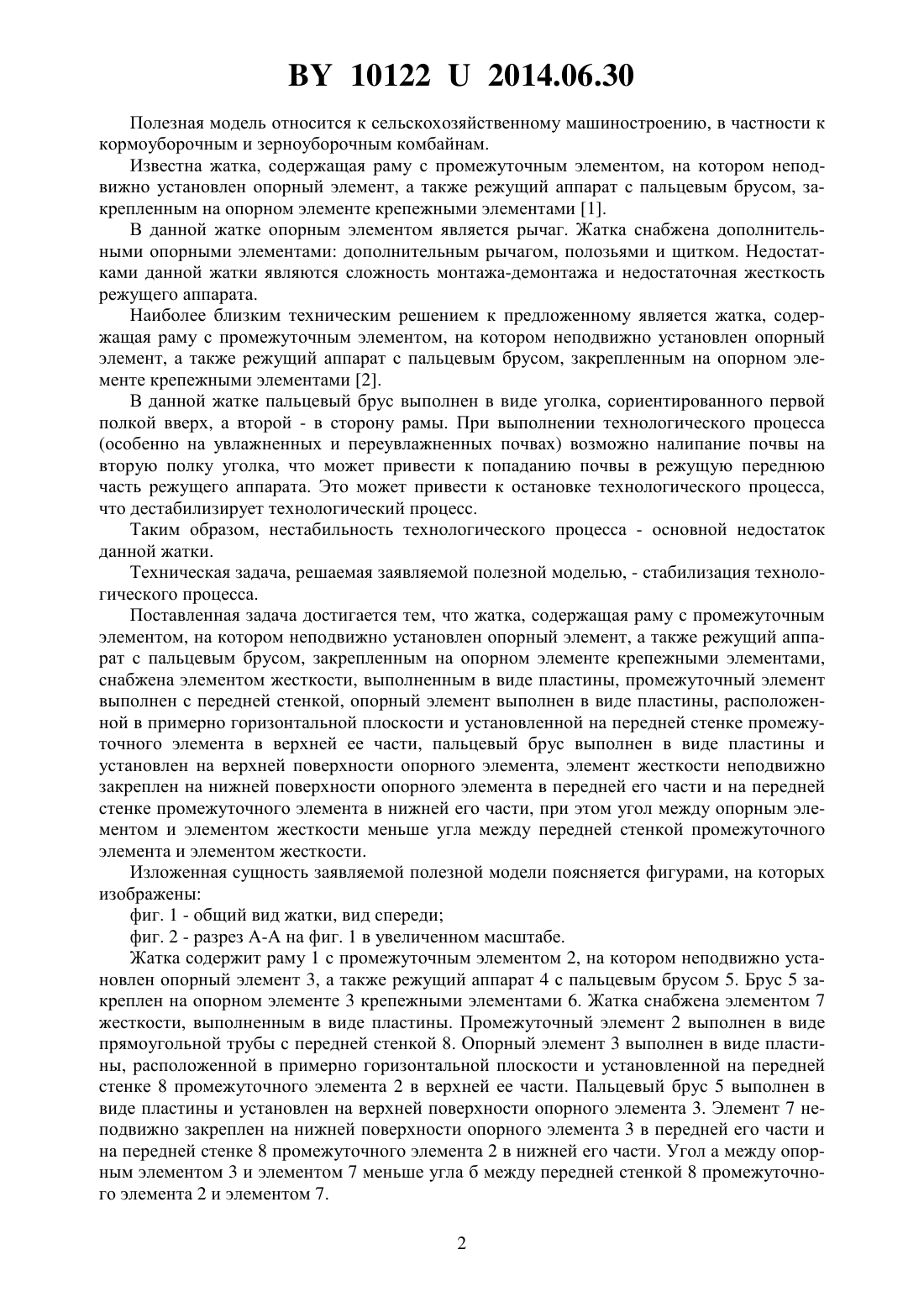

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГКСБ по зерноуборочной и кормоуборочной технике(72) Авторы Рехлицкий Олег Валентинович Волков Иван Васильевич Кузменков Сергей Владимирович Хайкин Леонид Борисович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГКСБ по зерноуборочной и кормоуборочной технике(57) Жатка, содержащая раму с промежуточным элементом, на котором неподвижно установлен опорный элемент, а также режущий аппарат с пальцевым брусом, закрепленным на опорном элементе крепежными элементами, отличающаяся тем, что снабжена элементом жесткости, выполненным в виде пластины, промежуточный элемент выполнен с передней стенкой, опорный элемент выполнен в виде пластины, расположенной в примерно горизонтальной плоскости и установленной на передней стенке промежуточного элемента в верхней ее части, пальцевый брус выполнен в виде пластины и установлен на верхней поверхности опорного элемента, элемент жесткости неподвижно закреплен на нижней поверхности опорного элемента в передней его части и на передней стенке промежуточного элемента в нижней его части, при этом угол между опорным элементом и элементом жесткости меньше угла между передней стенкой промежуточного элемента и элементом жесткости.(56) 1. Жатка для сои ЖЗС. Руководство по эксплуатации. ПО Гомсельмаш, 2012. С. 14-16. 2. Жатка для зерновых культур ЖЗК-7-2. Каталог деталей и сборочных единиц. ПО Гомсельмаш, 2011. - С. 9-1, 35-37. 101222014.06.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к кормоуборочным и зерноуборочным комбайнам. Известна жатка, содержащая раму с промежуточным элементом, на котором неподвижно установлен опорный элемент, а также режущий аппарат с пальцевым брусом, закрепленным на опорном элементе крепежными элементами 1. В данной жатке опорным элементом является рычаг. Жатка снабжена дополнительными опорными элементами дополнительным рычагом, полозьями и щитком. Недостатками данной жатки являются сложность монтажа-демонтажа и недостаточная жесткость режущего аппарата. Наиболее близким техническим решением к предложенному является жатка, содержащая раму с промежуточным элементом, на котором неподвижно установлен опорный элемент, а также режущий аппарат с пальцевым брусом, закрепленным на опорном элементе крепежными элементами 2. В данной жатке пальцевый брус выполнен в виде уголка, сориентированного первой полкой вверх, а второй - в сторону рамы. При выполнении технологического процесса(особенно на увлажненных и переувлажненных почвах) возможно налипание почвы на вторую полку уголка, что может привести к попаданию почвы в режущую переднюю часть режущего аппарата. Это может привести к остановке технологического процесса,что дестабилизирует технологический процесс. Таким образом, нестабильность технологического процесса - основной недостаток данной жатки. Техническая задача, решаемая заявляемой полезной моделью, - стабилизация технологического процесса. Поставленная задача достигается тем, что жатка, содержащая раму с промежуточным элементом, на котором неподвижно установлен опорный элемент, а также режущий аппарат с пальцевым брусом, закрепленным на опорном элементе крепежными элементами,снабжена элементом жесткости, выполненным в виде пластины, промежуточный элемент выполнен с передней стенкой, опорный элемент выполнен в виде пластины, расположенной в примерно горизонтальной плоскости и установленной на передней стенке промежуточного элемента в верхней ее части, пальцевый брус выполнен в виде пластины и установлен на верхней поверхности опорного элемента, элемент жесткости неподвижно закреплен на нижней поверхности опорного элемента в передней его части и на передней стенке промежуточного элемента в нижней его части, при этом угол между опорным элементом и элементом жесткости меньше угла между передней стенкой промежуточного элемента и элементом жесткости. Изложенная сущность заявляемой полезной модели поясняется фигурами, на которых изображены фиг. 1 - общий вид жатки, вид спереди фиг. 2 - разрез А-А на фиг. 1 в увеличенном масштабе. Жатка содержит раму 1 с промежуточным элементом 2, на котором неподвижно установлен опорный элемент 3, а также режущий аппарат 4 с пальцевым брусом 5. Брус 5 закреплен на опорном элементе 3 крепежными элементами 6. Жатка снабжена элементом 7 жесткости, выполненным в виде пластины. Промежуточный элемент 2 выполнен в виде прямоугольной трубы с передней стенкой 8. Опорный элемент 3 выполнен в виде пластины, расположенной в примерно горизонтальной плоскости и установленной на передней стенке 8 промежуточного элемента 2 в верхней ее части. Пальцевый брус 5 выполнен в виде пластины и установлен на верхней поверхности опорного элемента 3. Элемент 7 неподвижно закреплен на нижней поверхности опорного элемента 3 в передней его части и на передней стенке 8 промежуточного элемента 2 в нижней его части. Угол а между опорным элементом 3 и элементом 7 меньше угла б между передней стенкой 8 промежуточного элемента 2 и элементом 7. 2 101222014.06.30 Жатка работает следующим образом. Предварительно жатка навешивается на самоходный полевой измельчитель или на самоходную молотилку. При выполнении технологического процесса режущий аппарат 4 срезает стебли растений. При контакте элемента 7 с почвой она будет сходить с нижней его поверхности в связи с тем, что угол а больше угла б. Тем самым будет исключено попадание почвы в режущую переднюю часть (на фигурах не обозначена) аппарата 4, что позволит стабилизировать технологический процесс, в том числе при работе жатки на увлажненных и переувлажненных почвах. Заявляемое техническое решение жатки пригодно к осуществлению промышленным способом в условиях серийного производства Производственного объединения Гомсельмаш с использованием имеющегося оборудования и существующей технологии производства. Конструкция жатки отработана на технологичность на стадии проектирования и изготовления опытных образцов в ГСКБ ПО Гомсельмаш. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
