Бильная косилка

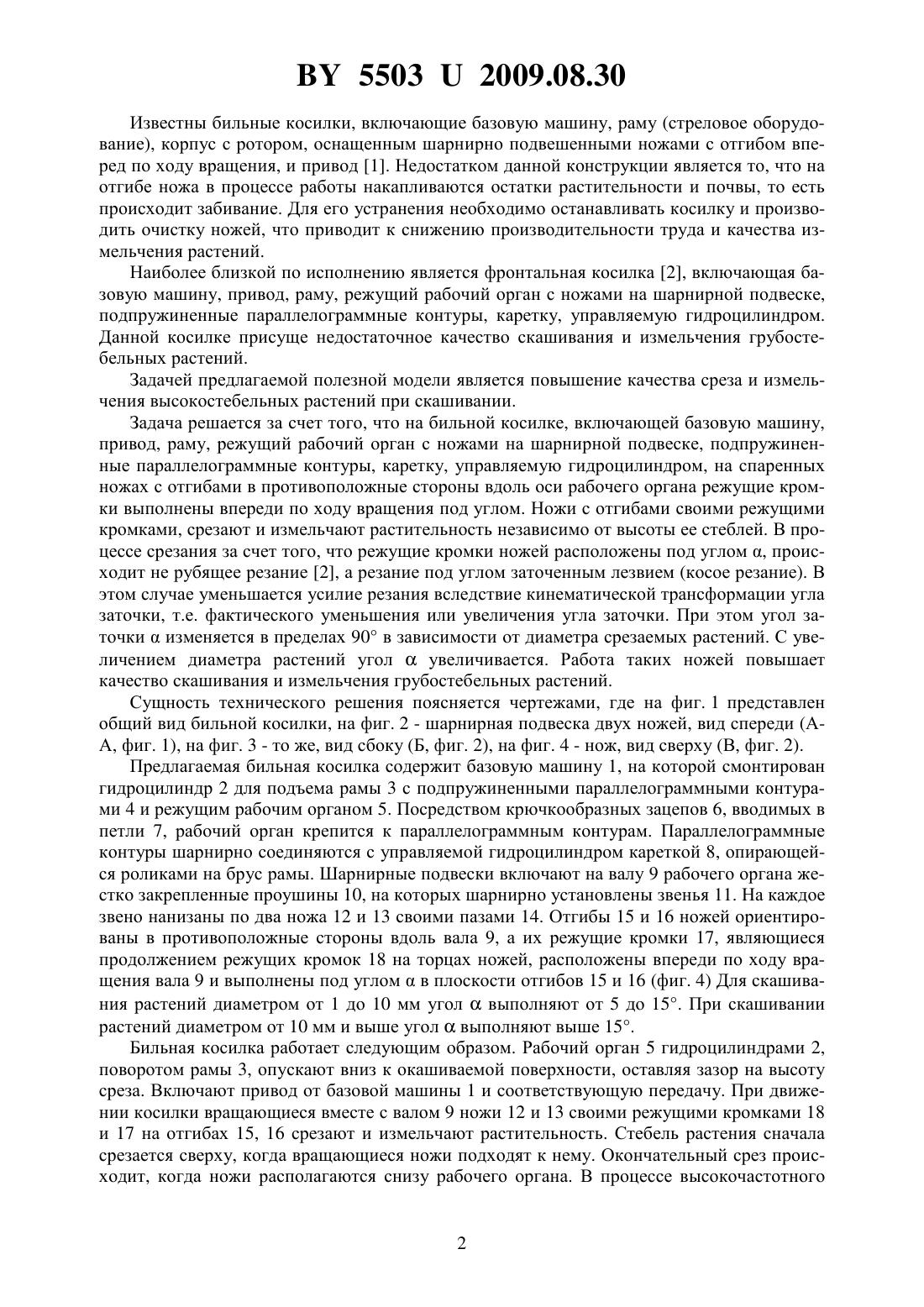

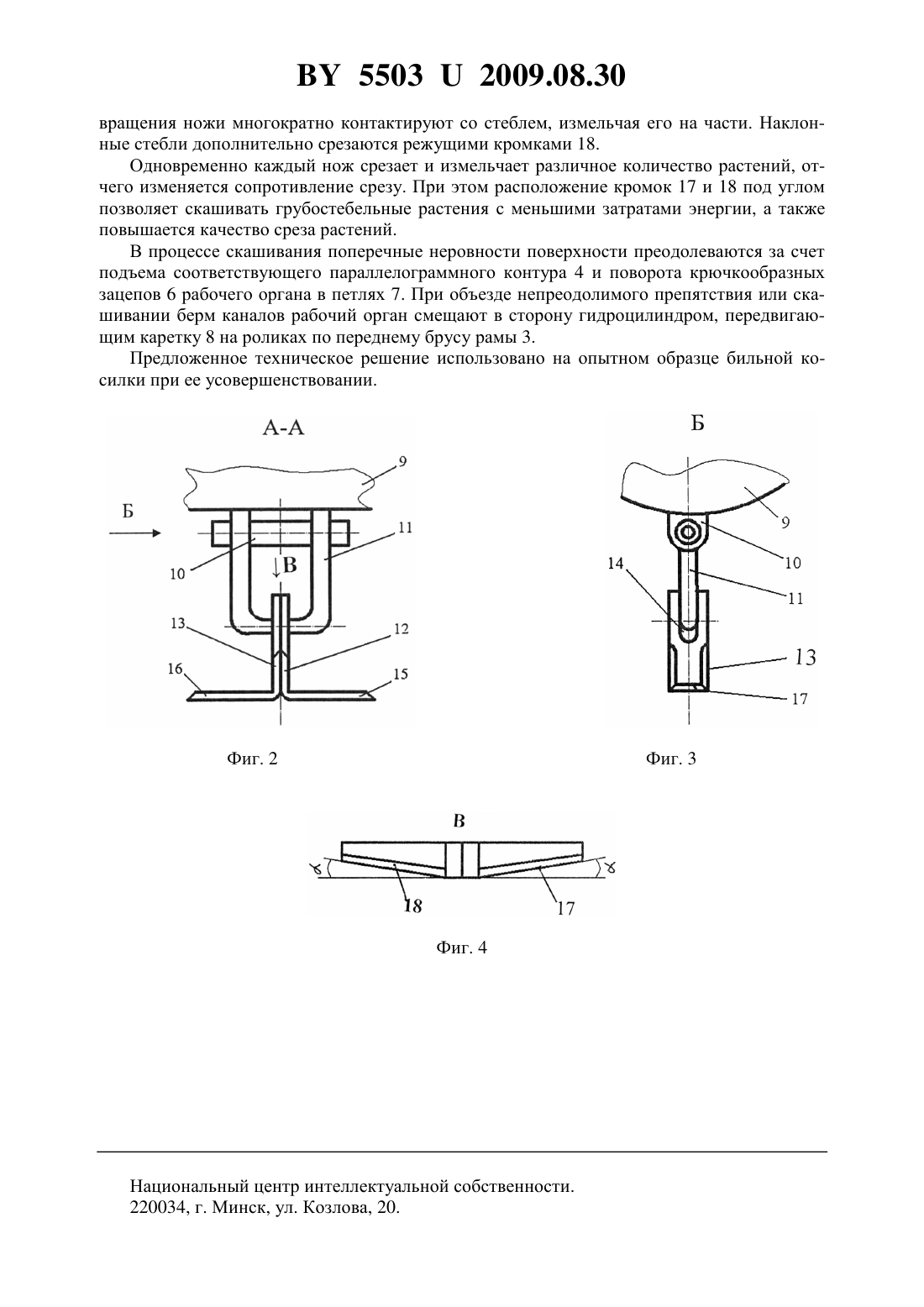

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кондратьев Виктор Николаевич Бобко Виктор Николаевич Оскирко Сергей Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Бильная косилка, включающая базовую машину, привод, раму, режущий рабочий орган с ножами на шарнирной подвеске, подпружиненные параллелограммные контуры и каретку на роликах, управляемую гидроцилиндром, отличающаяся тем, что на спаренных ножах с отгибами в противоположные стороны вдоль оси рабочего органа режущие кромки выполнены впереди по ходу вращения под углом. Фиг. 1 Предлагаемое техническое решение относится к механизации сельскохозяйственного производства и, в частности, предназначено для скашивания и измельчения растительности. 55032009.08.30 Известны бильные косилки, включающие базовую машину, раму (стреловое оборудование), корпус с ротором, оснащенным шарнирно подвешенными ножами с отгибом вперед по ходу вращения, и привод 1. Недостатком данной конструкции является то, что на отгибе ножа в процессе работы накапливаются остатки растительности и почвы, то есть происходит забивание. Для его устранения необходимо останавливать косилку и производить очистку ножей, что приводит к снижению производительности труда и качества измельчения растений. Наиболее близкой по исполнению является фронтальная косилка 2, включающая базовую машину, привод, раму, режущий рабочий орган с ножами на шарнирной подвеске,подпружиненные параллелограммные контуры, каретку, управляемую гидроцилиндром. Данной косилке присуще недостаточное качество скашивания и измельчения грубостебельных растений. Задачей предлагаемой полезной модели является повышение качества среза и измельчения высокостебельных растений при скашивании. Задача решается за счет того, что на бильной косилке, включающей базовую машину,привод, раму, режущий рабочий орган с ножами на шарнирной подвеске, подпружиненные параллелограммные контуры, каретку, управляемую гидроцилиндром, на спаренных ножах с отгибами в противоположные стороны вдоль оси рабочего органа режущие кромки выполнены впереди по ходу вращения под углом. Ножи с отгибами своими режущими кромками, срезают и измельчают растительность независимо от высоты ее стеблей. В процессе срезания за счет того, что режущие кромки ножей расположены под углом , происходит не рубящее резание 2, а резание под углом заточенным лезвием (косое резание). В этом случае уменьшается усилие резания вследствие кинематической трансформации угла заточки, т.е. фактического уменьшения или увеличения угла заточки. При этом угол заточкиизменяется в пределах 90 в зависимости от диаметра срезаемых растений. С увеличением диаметра растений уголувеличивается. Работа таких ножей повышает качество скашивания и измельчения грубостебельных растений. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен общий вид бильной косилки, на фиг. 2 - шарнирная подвеска двух ножей, вид спереди (АА, фиг. 1), на фиг. 3 - то же, вид сбоку (Б, фиг. 2), на фиг. 4 - нож, вид сверху (В, фиг. 2). Предлагаемая бильная косилка содержит базовую машину 1, на которой смонтирован гидроцилиндр 2 для подъема рамы 3 с подпружиненными параллелограммными контурами 4 и режущим рабочим органом 5. Посредством крючкообразных зацепов 6, вводимых в петли 7, рабочий орган крепится к параллелограммным контурам. Параллелограммные контуры шарнирно соединяются с управляемой гидроцилиндром кареткой 8, опирающейся роликами на брус рамы. Шарнирные подвески включают на валу 9 рабочего органа жестко закрепленные проушины 10, на которых шарнирно установлены звенья 11. На каждое звено нанизаны по два ножа 12 и 13 своими пазами 14. Отгибы 15 и 16 ножей ориентированы в противоположные стороны вдоль вала 9, а их режущие кромки 17, являющиеся продолжением режущих кромок 18 на торцах ножей, расположены впереди по ходу вращения вала 9 и выполнены под угломв плоскости отгибов 15 и 16 (фиг. 4) Для скашивания растений диаметром от 1 до 10 мм уголвыполняют от 5 до 15. При скашивании растений диаметром от 10 мм и выше уголвыполняют выше 15. Бильная косилка работает следующим образом. Рабочий орган 5 гидроцилиндрами 2,поворотом рамы 3, опускают вниз к окашиваемой поверхности, оставляя зазор на высоту среза. Включают привод от базовой машины 1 и соответствующую передачу. При движении косилки вращающиеся вместе с валом 9 ножи 12 и 13 своими режущими кромками 18 и 17 на отгибах 15, 16 срезают и измельчают растительность. Стебель растения сначала срезается сверху, когда вращающиеся ножи подходят к нему. Окончательный срез происходит, когда ножи располагаются снизу рабочего органа. В процессе высокочастотного 55032009.08.30 вращения ножи многократно контактируют со стеблем, измельчая его на части. Наклонные стебли дополнительно срезаются режущими кромками 18. Одновременно каждый нож срезает и измельчает различное количество растений, отчего изменяется сопротивление срезу. При этом расположение кромок 17 и 18 под углом позволяет скашивать грубостебельные растения с меньшими затратами энергии, а также повышается качество среза растений. В процессе скашивания поперечные неровности поверхности преодолеваются за счет подъема соответствующего параллелограммного контура 4 и поворота крючкообразных зацепов 6 рабочего органа в петлях 7. При объезде непреодолимого препятствия или скашивании берм каналов рабочий орган смещают в сторону гидроцилиндром, передвигающим каретку 8 на роликах по переднему брусу рамы 3. Предложенное техническое решение использовано на опытном образце бильной косилки при ее усовершенствовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
