Бильная косилка

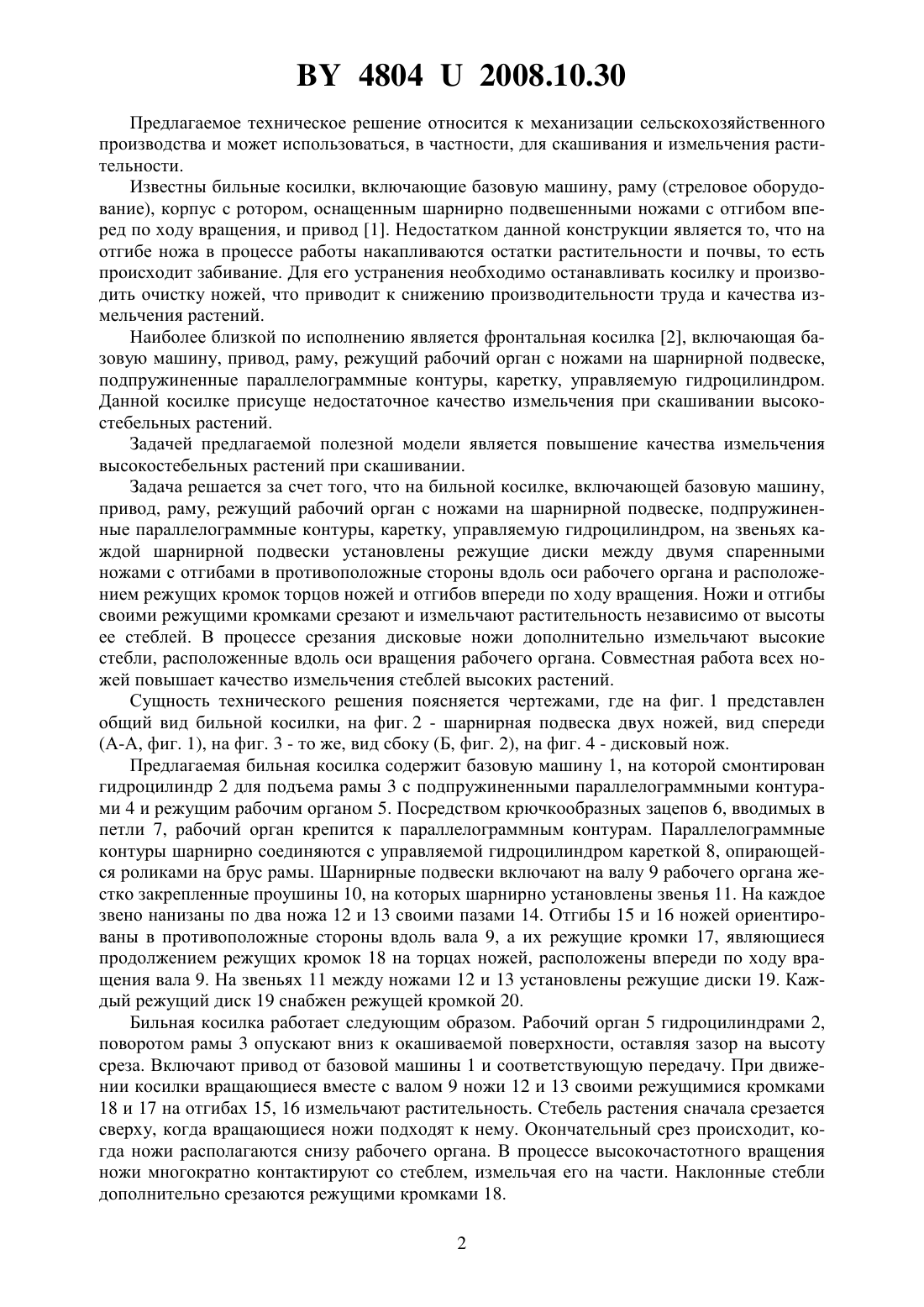

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кондратьев Виктор Николаевич Бобко Виктор Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Бильная косилка, включающая базовую машину, привод, раму, режущий орган с ножами на шарнирной подвеске, подпружиненные параллелограммные контуры и каретку на роликах, управляемую гидроцилиндром, отличающаяся тем, что на звеньях каждой шарнирной подвески установлены режущие диски между двумя спаренными ножами с отгибами в противоположные стороны вдоль оси рабочего органа, режущие кромки которых расположены впереди по ходу вращения. 48042008.10.30 Предлагаемое техническое решение относится к механизации сельскохозяйственного производства и может использоваться, в частности, для скашивания и измельчения растительности. Известны бильные косилки, включающие базовую машину, раму (стреловое оборудование), корпус с ротором, оснащенным шарнирно подвешенными ножами с отгибом вперед по ходу вращения, и привод 1. Недостатком данной конструкции является то, что на отгибе ножа в процессе работы накапливаются остатки растительности и почвы, то есть происходит забивание. Для его устранения необходимо останавливать косилку и производить очистку ножей, что приводит к снижению производительности труда и качества измельчения растений. Наиболее близкой по исполнению является фронтальная косилка 2, включающая базовую машину, привод, раму, режущий рабочий орган с ножами на шарнирной подвеске,подпружиненные параллелограммные контуры, каретку, управляемую гидроцилиндром. Данной косилке присуще недостаточное качество измельчения при скашивании высокостебельных растений. Задачей предлагаемой полезной модели является повышение качества измельчения высокостебельных растений при скашивании. Задача решается за счет того, что на бильной косилке, включающей базовую машину,привод, раму, режущий рабочий орган с ножами на шарнирной подвеске, подпружиненные параллелограммные контуры, каретку, управляемую гидроцилиндром, на звеньях каждой шарнирной подвески установлены режущие диски между двумя спаренными ножами с отгибами в противоположные стороны вдоль оси рабочего органа и расположением режущих кромок торцов ножей и отгибов впереди по ходу вращения. Ножи и отгибы своими режущими кромками срезают и измельчают растительность независимо от высоты ее стеблей. В процессе срезания дисковые ножи дополнительно измельчают высокие стебли, расположенные вдоль оси вращения рабочего органа. Совместная работа всех ножей повышает качество измельчения стеблей высоких растений. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен общий вид бильной косилки, на фиг. 2 - шарнирная подвеска двух ножей, вид спереди(А-А, фиг. 1), на фиг. 3 - то же, вид сбоку (Б, фиг. 2), на фиг. 4 - дисковый нож. Предлагаемая бильная косилка содержит базовую машину 1, на которой смонтирован гидроцилиндр 2 для подъема рамы 3 с подпружиненными параллелограммными контурами 4 и режущим рабочим органом 5. Посредством крючкообразных зацепов 6, вводимых в петли 7, рабочий орган крепится к параллелограммным контурам. Параллелограммные контуры шарнирно соединяются с управляемой гидроцилиндром кареткой 8, опирающейся роликами на брус рамы. Шарнирные подвески включают на валу 9 рабочего органа жестко закрепленные проушины 10, на которых шарнирно установлены звенья 11. На каждое звено нанизаны по два ножа 12 и 13 своими пазами 14. Отгибы 15 и 16 ножей ориентированы в противоположные стороны вдоль вала 9, а их режущие кромки 17, являющиеся продолжением режущих кромок 18 на торцах ножей, расположены впереди по ходу вращения вала 9. На звеньях 11 между ножами 12 и 13 установлены режущие диски 19. Каждый режущий диск 19 снабжен режущей кромкой 20. Бильная косилка работает следующим образом. Рабочий орган 5 гидроцилиндрами 2,поворотом рамы 3 опускают вниз к окашиваемой поверхности, оставляя зазор на высоту среза. Включают привод от базовой машины 1 и соответствующую передачу. При движении косилки вращающиеся вместе с валом 9 ножи 12 и 13 своими режущимися кромками 18 и 17 на отгибах 15, 16 измельчают растительность. Стебель растения сначала срезается сверху, когда вращающиеся ножи подходят к нему. Окончательный срез происходит, когда ножи располагаются снизу рабочего органа. В процессе высокочастотного вращения ножи многократно контактируют со стеблем, измельчая его на части. Наклонные стебли дополнительно срезаются режущими кромками 18. 2 48042008.10.30 При скашивании растений с высокими стеблями происходит врезание рабочего органа 5 в стоящую массу растений, верхняя часть которых попадает на ножи 12, 13 и 19, располагаясь в разных направлениях относительно оси вращения вала 9. В этот момент режущие диски 19 дополнительно измельчают стебли растений, повышая качество измельчения рабочим органом 5 в целом. Одновременно каждый нож срезает и измельчает различное количество растений, отчего изменяется сопротивление срезу. При этом дисковые ножи 19 вращаются, что способствует равномерному износу кромок 20. После износа одной стороны ножей 12 и 13 звено 11 на проушине 10 переустанавливают с поворотом на 180 без заточки кромок 20. В процессе окашивания поперечные неровности поверхности преодолеваются за счет подъема соответствующего параллелограммного контура 4 и поворота крючкообразных зацепов 6 рабочего органа в петлях 7. При объезде непреодолимого препятствия или окашивании берм каналов рабочий орган смещают в сторону гидроцилиндром, передвигающим каретку 8 на роликах по переднему брусу рамы 3. Предложенное техническое решение использовано на опытном образце бильной косилки при ее усовершенствовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
