Убирающий модуль

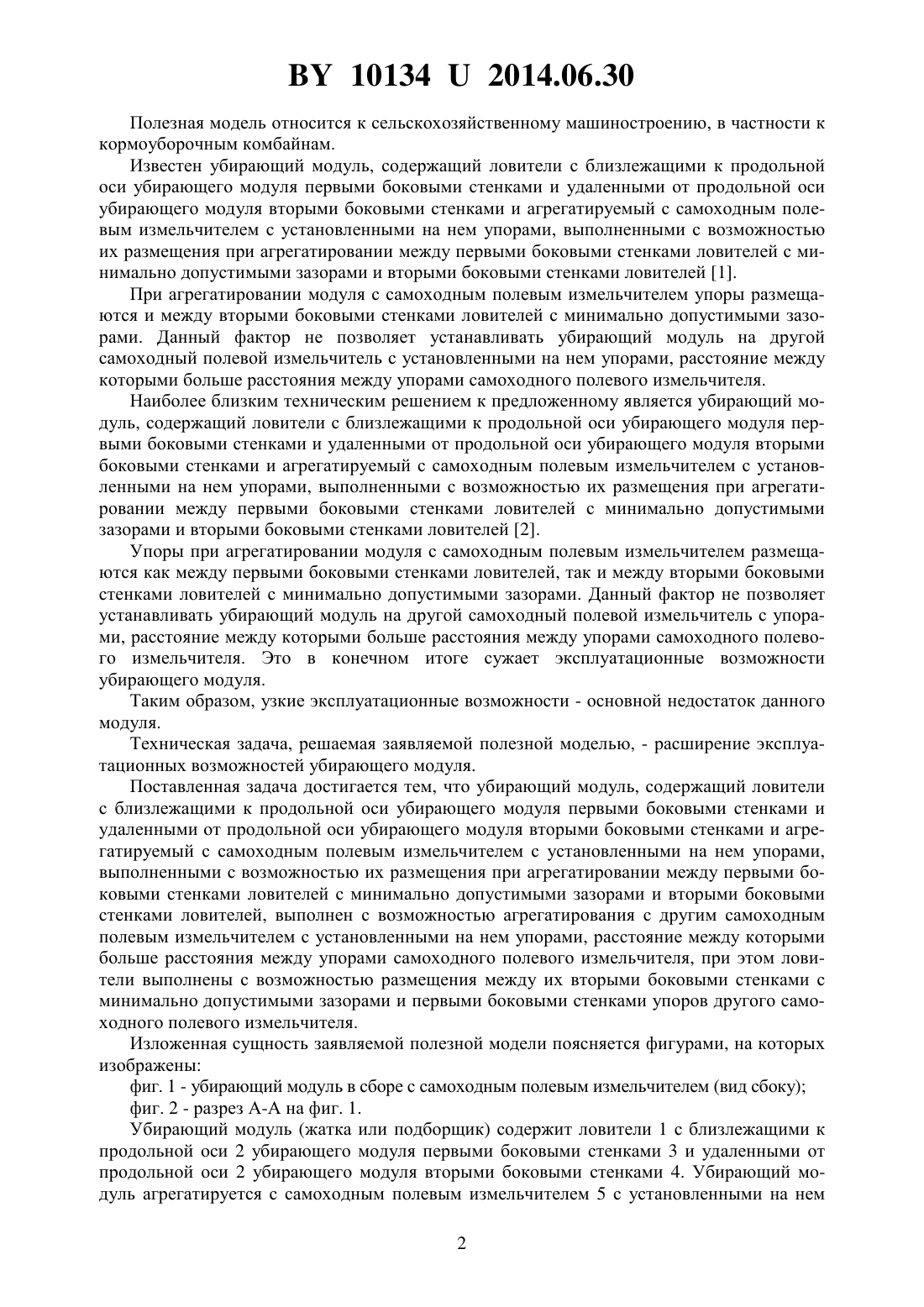

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГКСБ по зерноуборочной и кормоуборочной технике(72) Авторы Рехлицкий Олег Валентинович Волков Иван Васильевич Кузменков Сергей Владимирович Хайкин Леонид Борисович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГКСБ по зерноуборочной и кормоуборочной технике(57) Убирающий модуль, содержащий ловители с близлежащими к продольной оси убирающего модуля первыми боковыми стенками и удаленными от продольной оси убирающего модуля вторыми боковыми стенками и агрегатируемый с самоходным полевым измельчителем с установленными на нем упорами, выполненными с возможностью их размещения при агрегатировании между первыми боковыми стенками ловителей с минимально допустимыми зазорами и вторыми боковыми стенками ловителей, отличающийся тем, что выполнен с возможностью агрегатирования с другим самоходным полевым измельчителем с установленными на нем упорами, расстояние между которыми больше расстояния между упорами самоходного полевого измельчителя, при этом ловители выполнены с возможностью размещения между их вторыми боковыми стенками с минимально допустимыми зазорами и первыми боковыми стенками упоров другого самоходного полевого измельчителя.(56) 1. Комбайн кормоуборочный полунавесной КПК-300 ПАЛЕССЕ 40. Инструкция по эксплуатации ГЖК 0000000 ИЭ. ПО Гомсельмаш, 2013. - С. 55, 56. 2. Комплекс кормоуборочный высокопроизводительный КВК-8060 ПАЛЕССЕ 8060 и его модификации. Инструкция по эксплуатации КВК 0000000 ИЭ. ПО Гомсельмаш, 2013. - С. 33, 40, 106. 101342014.06.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к кормоуборочным комбайнам. Известен убирающий модуль, содержащий ловители с близлежащими к продольной оси убирающего модуля первыми боковыми стенками и удаленными от продольной оси убирающего модуля вторыми боковыми стенками и агрегатируемый с самоходным полевым измельчителем с установленными на нем упорами, выполненными с возможностью их размещения при агрегатировании между первыми боковыми стенками ловителей с минимально допустимыми зазорами и вторыми боковыми стенками ловителей 1. При агрегатировании модуля с самоходным полевым измельчителем упоры размещаются и между вторыми боковыми стенками ловителей с минимально допустимыми зазорами. Данный фактор не позволяет устанавливать убирающий модуль на другой самоходный полевой измельчитель с установленными на нем упорами, расстояние между которыми больше расстояния между упорами самоходного полевого измельчителя. Наиболее близким техническим решением к предложенному является убирающий модуль, содержащий ловители с близлежащими к продольной оси убирающего модуля первыми боковыми стенками и удаленными от продольной оси убирающего модуля вторыми боковыми стенками и агрегатируемый с самоходным полевым измельчителем с установленными на нем упорами, выполненными с возможностью их размещения при агрегатировании между первыми боковыми стенками ловителей с минимально допустимыми зазорами и вторыми боковыми стенками ловителей 2. Упоры при агрегатировании модуля с самоходным полевым измельчителем размещаются как между первыми боковыми стенками ловителей, так и между вторыми боковыми стенками ловителей с минимально допустимыми зазорами. Данный фактор не позволяет устанавливать убирающий модуль на другой самоходный полевой измельчитель с упорами, расстояние между которыми больше расстояния между упорами самоходного полевого измельчителя. Это в конечном итоге сужает эксплуатационные возможности убирающего модуля. Таким образом, узкие эксплуатационные возможности - основной недостаток данного модуля. Техническая задача, решаемая заявляемой полезной моделью, - расширение эксплуатационных возможностей убирающего модуля. Поставленная задача достигается тем, что убирающий модуль, содержащий ловители с близлежащими к продольной оси убирающего модуля первыми боковыми стенками и удаленными от продольной оси убирающего модуля вторыми боковыми стенками и агрегатируемый с самоходным полевым измельчителем с установленными на нем упорами,выполненными с возможностью их размещения при агрегатировании между первыми боковыми стенками ловителей с минимально допустимыми зазорами и вторыми боковыми стенками ловителей, выполнен с возможностью агрегатирования с другим самоходным полевым измельчителем с установленными на нем упорами, расстояние между которыми больше расстояния между упорами самоходного полевого измельчителя, при этом ловители выполнены с возможностью размещения между их вторыми боковыми стенками с минимально допустимыми зазорами и первыми боковыми стенками упоров другого самоходного полевого измельчителя. Изложенная сущность заявляемой полезной модели поясняется фигурами, на которых изображены фиг. 1 - убирающий модуль в сборе с самоходным полевым измельчителем (вид сбоку) фиг. 2 - разрез А-А на фиг. 1. Убирающий модуль (жатка или подборщик) содержит ловители 1 с близлежащими к продольной оси 2 убирающего модуля первыми боковыми стенками 3 и удаленными от продольной оси 2 убирающего модуля вторыми боковыми стенками 4. Убирающий модуль агрегатируется с самоходным полевым измельчителем 5 с установленными на нем 2 101342014.06.30 упорами 6, выполненными с возможностью их размещения при агрегатировании между первыми боковыми стенками 3 ловителей 2 с минимально допустимыми зазорамии вторыми боковыми стенками 4 ловителей 2. Модуль выполнен с возможностью агрегатирования с другим самоходным полевым измельчителем 7 с установленными на нем упорами 8, расстояние между которыми больше расстояния между упорами 6 самоходного полевого измельчителя 5. Ловители 1 выполнены с возможностью размещения между их вторыми боковыми стенками 4 с минимально допустимыми зазорами в и первыми боковыми стенками 3 упоров другого самоходного полевого измельчителя 7. Величины зазорови в обусловлены возможностью копирования рельефа почвы опорными башмаками 9 убирающего модуля в поперечной направлению движения модуля плоскости. Убирающий модуль работает следующим образом. Предварительно убирающий модуль навешивается на самоходный полевой измельчитель 5. При этом упоры 6 измельчителя 5 размещаются между первыми боковыми стенками 3 ловителей 1 с минимально допустимыми зазорамии вторыми боковыми стенками 4 ловителей 1. Таким образом, первые боковые стенки 3 ловителей 1 центрируют модуль относительно измельчителя 5 в поперечной направлению перемещения модуля плоскости. При выполнении технологического процесса модуль убирает технологический материал и перемещает его в самоходный полевой измельчитель 5. Убирающий модуль может также навешиваться на другой самоходный полевой измельчитель 7. При этом упоры 8 измельчителя 7 размещаются между вторыми боковыми стенками 4 ловителей 1 с минимально допустимыми зазорами в и первыми боковыми стенками 3 ловителей 1. Таким образом,вторые боковые стенки 4 ловителей 1 центрируют модуль относительно измельчителя 7 в поперечной направлению перемещения модуля плоскости. Заявляемое техническое решение убирающего модуля пригодно к осуществлению промышленным способом в условиях серийного производства производственного объединения Гомсельмаш с использованием имеющегося оборудования и существующей технологии производства. Конструкция модуля отработана на технологичность на стадии проектирования и изготовления опытных образцов в ГСКБ ПО Гомсельмаш. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
