Нож роторной косилки-измельчителя

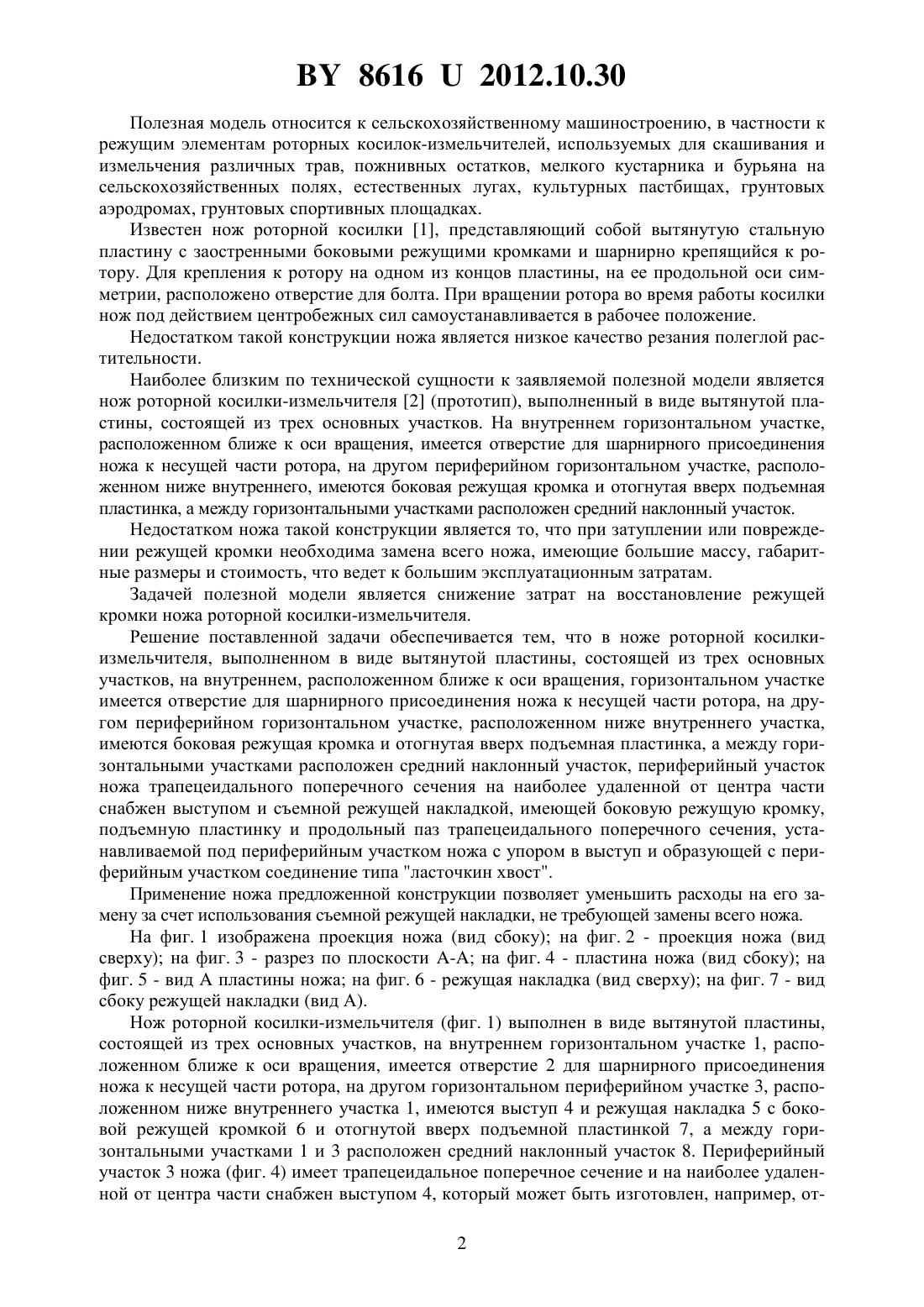

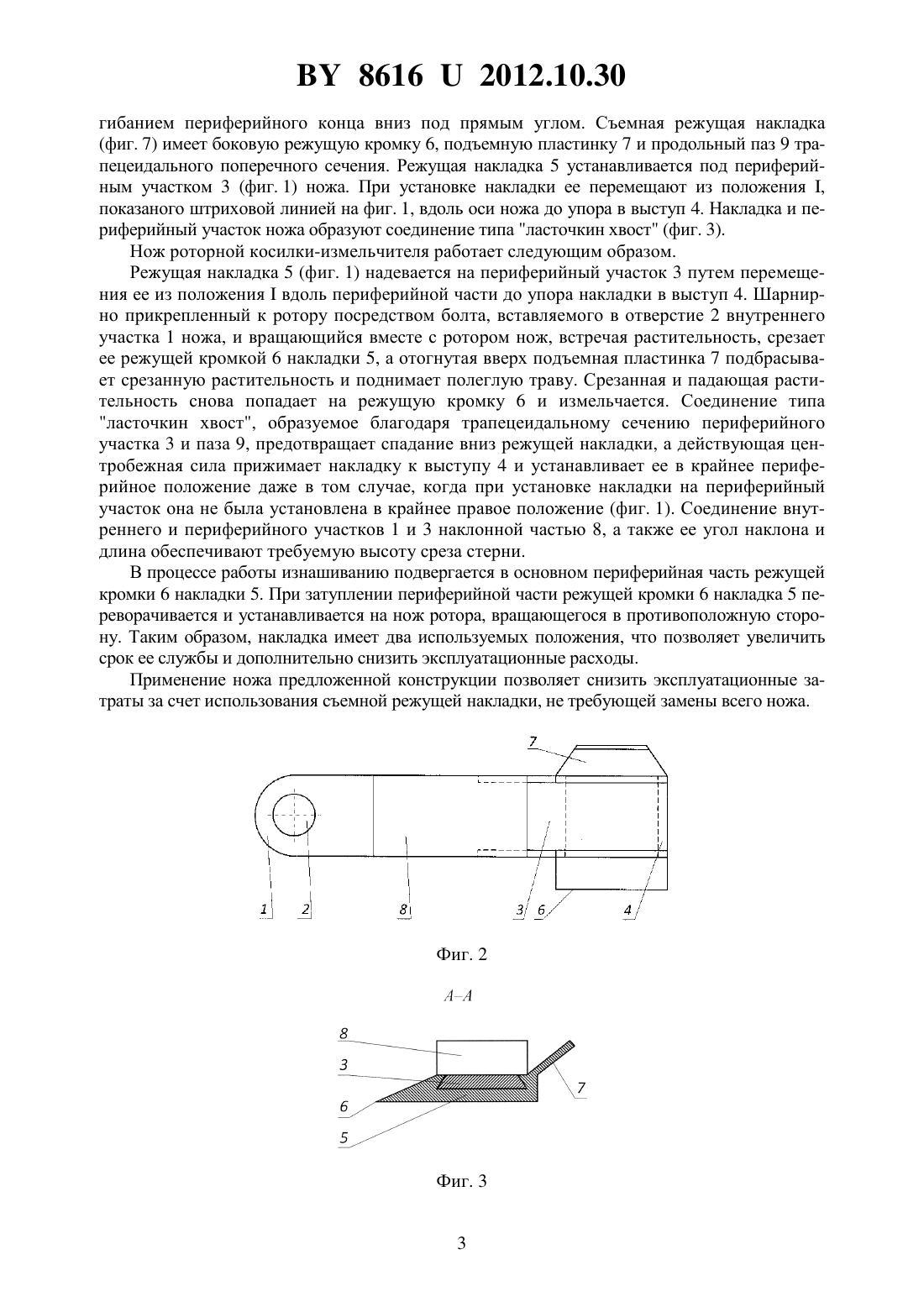

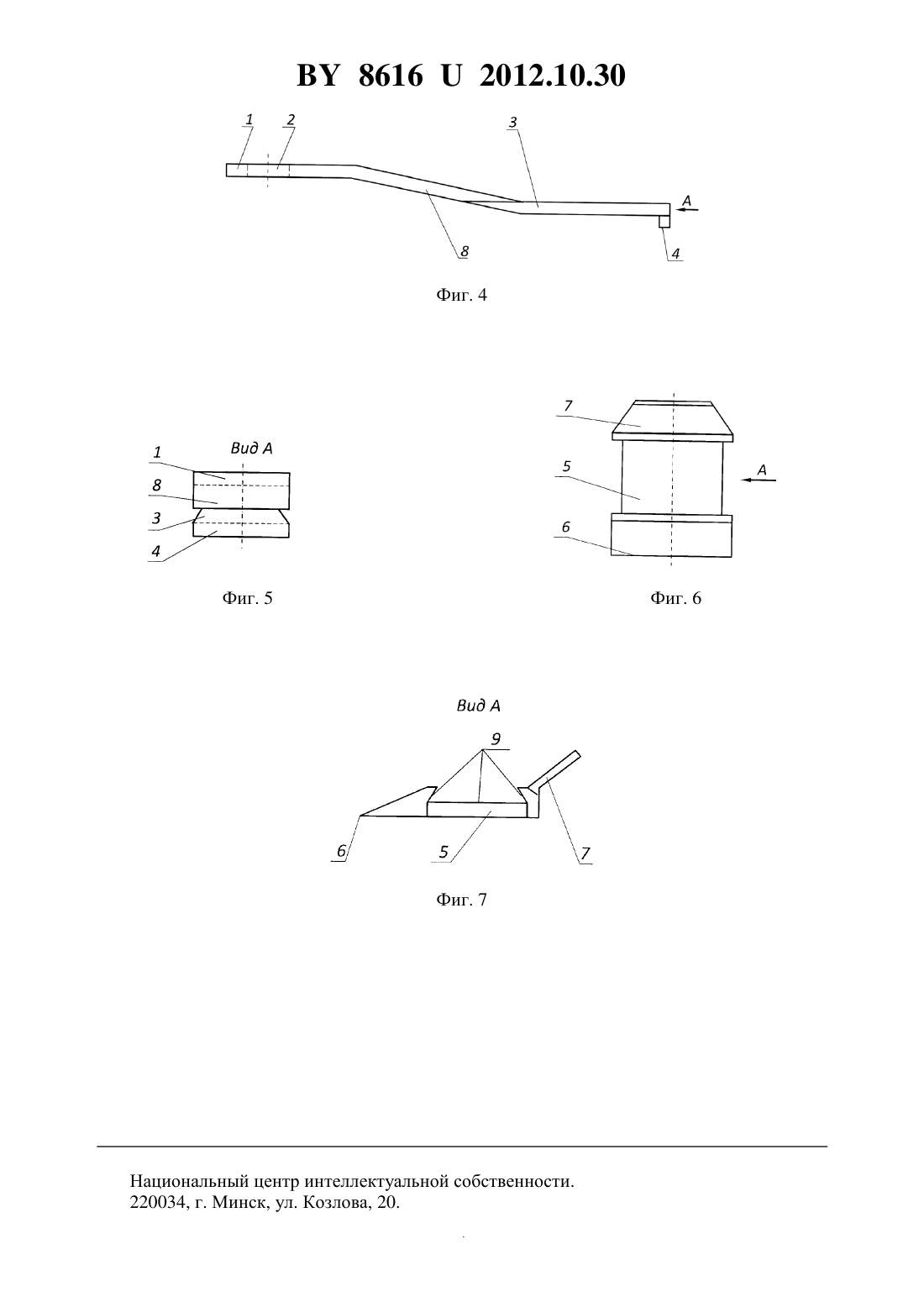

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Бакач Николай Георгиевич Мажугин Иван Евгеньевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Нож роторной косилки-измельчителя, выполненный в виде вытянутой пластины, состоящей из трех основных участков, на внутреннем, расположенном ближе к оси вращения, горизонтальном участке имеется отверстие для шарнирного присоединения ножа к несущей части ротора, на другом периферийном горизонтальном участке, расположенном ниже внутреннего участка, имеются боковая режущая кромка и отогнутая вверх подъемная пластинка, а между горизонтальными участками расположен средний наклонный участок, отличающийся тем, что периферийный участок ножа трапецеидального поперечного сечения на наиболее удаленной от центра части снабжен выступом и съемной режущей накладкой, имеющей боковую режущую кромку, подъемную пластинку и продольный паз трапецеидального поперечного сечения, устанавливаемой под периферийным участком ножа с упором в выступ и образующей с периферийным участком соединение типа ласточкин хвост.(56) 1. Косилки ротационные навесные ЖТТ-2,1/2,4 . Руководство по эксплуатации и каталог запасных частей электронный ресурс - 2006 - Режим доступа //. 86162012.10.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к режущим элементам роторных косилок-измельчителей, используемых для скашивания и измельчения различных трав, пожнивных остатков, мелкого кустарника и бурьяна на сельскохозяйственных полях, естественных лугах, культурных пастбищах, грунтовых аэродромах, грунтовых спортивных площадках. Известен нож роторной косилки 1, представляющий собой вытянутую стальную пластину с заостренными боковыми режущими кромками и шарнирно крепящийся к ротору. Для крепления к ротору на одном из концов пластины, на ее продольной оси симметрии, расположено отверстие для болта. При вращении ротора во время работы косилки нож под действием центробежных сил самоустанавливается в рабочее положение. Недостатком такой конструкции ножа является низкое качество резания полеглой растительности. Наиболее близким по технической сущности к заявляемой полезной модели является нож роторной косилки-измельчителя 2 (прототип), выполненный в виде вытянутой пластины, состоящей из трех основных участков. На внутреннем горизонтальном участке,расположенном ближе к оси вращения, имеется отверстие для шарнирного присоединения ножа к несущей части ротора, на другом периферийном горизонтальном участке, расположенном ниже внутреннего, имеются боковая режущая кромка и отогнутая вверх подъемная пластинка, а между горизонтальными участками расположен средний наклонный участок. Недостатком ножа такой конструкции является то, что при затуплении или повреждении режущей кромки необходима замена всего ножа, имеющие большие массу, габаритные размеры и стоимость, что ведет к большим эксплуатационным затратам. Задачей полезной модели является снижение затрат на восстановление режущей кромки ножа роторной косилки-измельчителя. Решение поставленной задачи обеспечивается тем, что в ноже роторной косилкиизмельчителя, выполненном в виде вытянутой пластины, состоящей из трех основных участков, на внутреннем, расположенном ближе к оси вращения, горизонтальном участке имеется отверстие для шарнирного присоединения ножа к несущей части ротора, на другом периферийном горизонтальном участке, расположенном ниже внутреннего участка,имеются боковая режущая кромка и отогнутая вверх подъемная пластинка, а между горизонтальными участками расположен средний наклонный участок, периферийный участок ножа трапецеидального поперечного сечения на наиболее удаленной от центра части снабжен выступом и съемной режущей накладкой, имеющей боковую режущую кромку,подъемную пластинку и продольный паз трапецеидального поперечного сечения, устанавливаемой под периферийным участком ножа с упором в выступ и образующей с периферийным участком соединение типа ласточкин хвост. Применение ножа предложенной конструкции позволяет уменьшить расходы на его замену за счет использования съемной режущей накладки, не требующей замены всего ножа. На фиг. 1 изображена проекция ножа (вид сбоку) на фиг. 2 - проекция ножа (вид сверху) на фиг. 3 - разрез по плоскости - на фиг. 4 - пластина ножа (вид сбоку) на фиг. 5 - видпластины ножа на фиг. 6 - режущая накладка (вид сверху) на фиг. 7 - вид сбоку режущей накладки (вид А). Нож роторной косилки-измельчителя (фиг. 1) выполнен в виде вытянутой пластины,состоящей из трех основных участков, на внутреннем горизонтальном участке 1, расположенном ближе к оси вращения, имеется отверстие 2 для шарнирного присоединения ножа к несущей части ротора, на другом горизонтальном периферийном участке 3, расположенном ниже внутреннего участка 1, имеются выступ 4 и режущая накладка 5 с боковой режущей кромкой 6 и отогнутой вверх подъемной пластинкой 7, а между горизонтальными участками 1 и 3 расположен средний наклонный участок 8. Периферийный участок 3 ножа (фиг. 4) имеет трапецеидальное поперечное сечение и на наиболее удаленной от центра части снабжен выступом 4, который может быть изготовлен, например, от 2 86162012.10.30 гибанием периферийного конца вниз под прямым углом. Съемная режущая накладка(фиг. 7) имеет боковую режущую кромку 6, подъемную пластинку 7 и продольный паз 9 трапецеидального поперечного сечения. Режущая накладка 5 устанавливается под периферийным участком 3 (фиг. 1) ножа. При установке накладки ее перемещают из положения ,показаного штриховой линией на фиг. 1, вдоль оси ножа до упора в выступ 4. Накладка и периферийный участок ножа образуют соединение типа ласточкин хвост (фиг. 3). Нож роторной косилки-измельчителя работает следующим образом. Режущая накладка 5 (фиг. 1) надевается на периферийный участок 3 путем перемещения ее из положениявдоль периферийной части до упора накладки в выступ 4. Шарнирно прикрепленный к ротору посредством болта, вставляемого в отверстие 2 внутреннего участка 1 ножа, и вращающийся вместе с ротором нож, встречая растительность, срезает ее режущей кромкой 6 накладки 5, а отогнутая вверх подъемная пластинка 7 подбрасывает срезанную растительность и поднимает полеглую траву. Срезанная и падающая растительность снова попадает на режущую кромку 6 и измельчается. Соединение типа ласточкин хвост, образуемое благодаря трапецеидальному сечению периферийного участка 3 и паза 9, предотвращает спадание вниз режущей накладки, а действующая центробежная сила прижимает накладку к выступу 4 и устанавливает ее в крайнее периферийное положение даже в том случае, когда при установке накладки на периферийный участок она не была установлена в крайнее правое положение (фиг. 1). Соединение внутреннего и периферийного участков 1 и 3 наклонной частью 8, а также ее угол наклона и длина обеспечивают требуемую высоту среза стерни. В процессе работы изнашиванию подвергается в основном периферийная часть режущей кромки 6 накладки 5. При затуплении периферийной части режущей кромки 6 накладка 5 переворачивается и устанавливается на нож ротора, вращающегося в противоположную сторону. Таким образом, накладка имеет два используемых положения, что позволяет увеличить срок ее службы и дополнительно снизить эксплуатационные расходы. Применение ножа предложенной конструкции позволяет снизить эксплуатационные затраты за счет использования съемной режущей накладки, не требующей замены всего ножа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
