Жатка

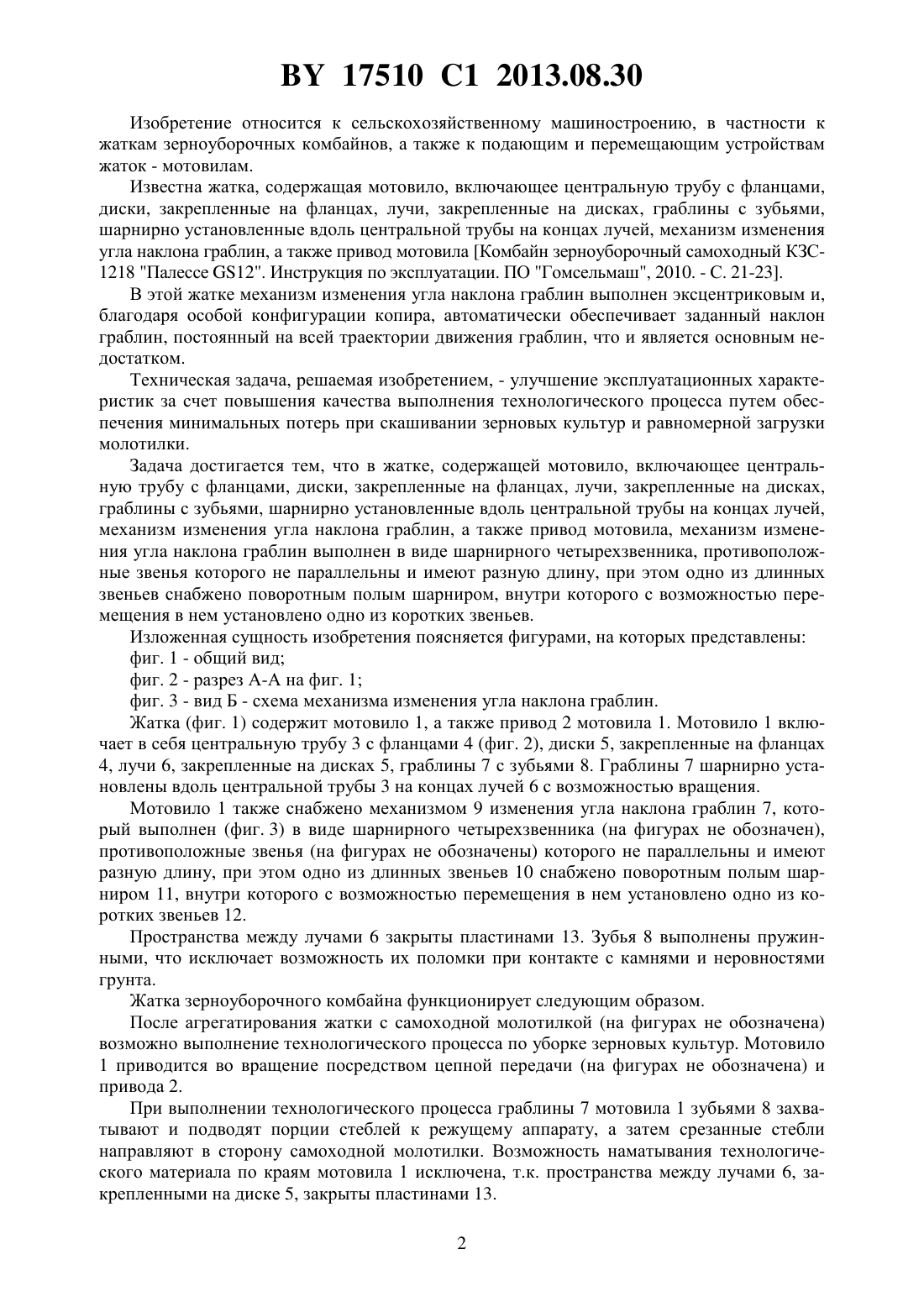

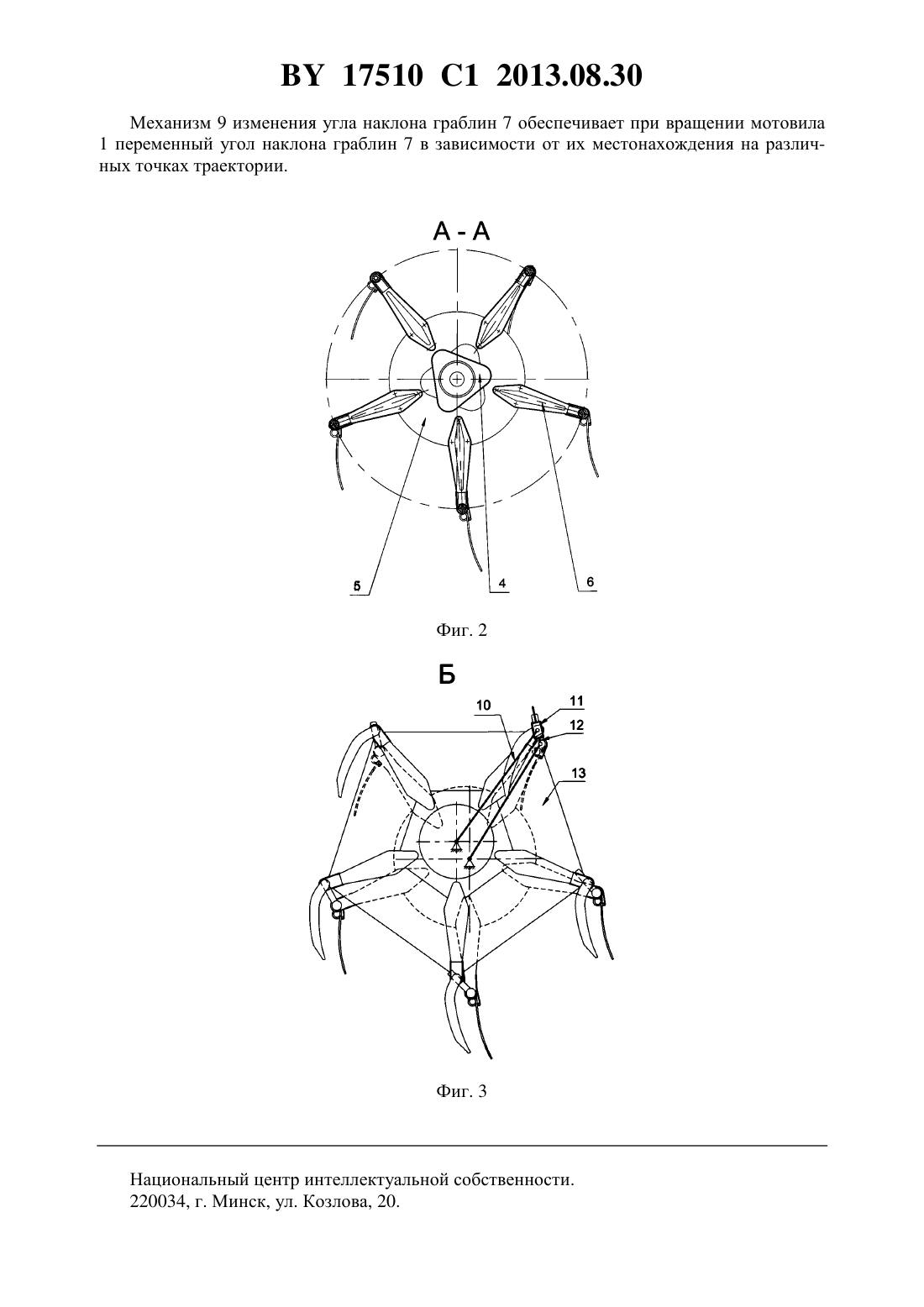

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(72) Авторы Дюжев Андрей Анисимович Камко Александр Иванович Волков Иван Васильевич Геращенко Святослав Александрович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканнское унитарное предприятие Гомельский завод литья и нормалей(56) Комбайн зерноуборочный самоходный КЗС-1218 Палессе 12. Инструкция по эксплуатации. ПО Гомсельмаш, 2010. - С. 21-23.2283574 1, 2006.1477304 1, 1989.1207424 , 1986.697086, 1979.5595053 , 1997.2736104 1, 1978.(57) Жатка, содержащая мотовило, включающее центральную трубу с фланцами, диски,закрепленные на фланцах, лучи, закрепленные на дисках, граблины с зубьями, шарнирно установленные вдоль центральной трубы на концах лучей, механизм изменения угла наклона граблин, а также привод мотовила, отличающаяся тем, что механизм изменения угла наклона граблин выполнен в виде шарнирного четырехзвенника, противоположные звенья которого не параллельны и имеют разную длину, при этом одно из длинных звеньев снабжено поворотным полым шарниром, внутри которого с возможностью перемещения в нем установлено одно из коротких звеньев. 17510 1 2013.08.30 Изобретение относится к сельскохозяйственному машиностроению, в частности к жаткам зерноуборочных комбайнов, а также к подающим и перемещающим устройствам жаток - мотовилам. Известна жатка, содержащая мотовило, включающее центральную трубу с фланцами,диски, закрепленные на фланцах, лучи, закрепленные на дисках, граблины с зубьями,шарнирно установленные вдоль центральной трубы на концах лучей, механизм изменения угла наклона граблин, а также привод мотовила Комбайн зерноуборочный самоходный КЗС 1218 Палессе 12. Инструкция по эксплуатации. ПО Гомсельмаш, 2010. - С. 21-23. В этой жатке механизм изменения угла наклона граблин выполнен эксцентриковым и,благодаря особой конфигурации копира, автоматически обеспечивает заданный наклон граблин, постоянный на всей траектории движения граблин, что и является основным недостатком. Техническая задача, решаемая изобретением, - улучшение эксплуатационных характеристик за счет повышения качества выполнения технологического процесса путем обеспечения минимальных потерь при скашивании зерновых культур и равномерной загрузки молотилки. Задача достигается тем, что в жатке, содержащей мотовило, включающее центральную трубу с фланцами, диски, закрепленные на фланцах, лучи, закрепленные на дисках,граблины с зубьями, шарнирно установленные вдоль центральной трубы на концах лучей,механизм изменения угла наклона граблин, а также привод мотовила, механизм изменения угла наклона граблин выполнен в виде шарнирного четырехзвенника, противоположные звенья которого не параллельны и имеют разную длину, при этом одно из длинных звеньев снабжено поворотным полым шарниром, внутри которого с возможностью перемещения в нем установлено одно из коротких звеньев. Изложенная сущность изобретения поясняется фигурами, на которых представлены фиг. 1 - общий вид фиг. 2 - разрез А-А на фиг. 1 фиг. 3 - вид Б - схема механизма изменения угла наклона граблин. Жатка (фиг. 1) содержит мотовило 1, а также привод 2 мотовила 1. Мотовило 1 включает в себя центральную трубу 3 с фланцами 4 (фиг. 2), диски 5, закрепленные на фланцах 4, лучи 6, закрепленные на дисках 5, граблины 7 с зубьями 8. Граблины 7 шарнирно установлены вдоль центральной трубы 3 на концах лучей 6 с возможностью вращения. Мотовило 1 также снабжено механизмом 9 изменения угла наклона граблин 7, который выполнен (фиг. 3) в виде шарнирного четырехзвенника (на фигурах не обозначен),противоположные звенья (на фигурах не обозначены) которого не параллельны и имеют разную длину, при этом одно из длинных звеньев 10 снабжено поворотным полым шарниром 11, внутри которого с возможностью перемещения в нем установлено одно из коротких звеньев 12. Пространства между лучами 6 закрыты пластинами 13. Зубья 8 выполнены пружинными, что исключает возможность их поломки при контакте с камнями и неровностями грунта. Жатка зерноуборочного комбайна функционирует следующим образом. После агрегатирования жатки с самоходной молотилкой (на фигурах не обозначена) возможно выполнение технологического процесса по уборке зерновых культур. Мотовило 1 приводится во вращение посредством цепной передачи (на фигурах не обозначена) и привода 2. При выполнении технологического процесса граблины 7 мотовила 1 зубьями 8 захватывают и подводят порции стеблей к режущему аппарату, а затем срезанные стебли направляют в сторону самоходной молотилки. Возможность наматывания технологического материала по краям мотовила 1 исключена, т.к. пространства между лучами 6, закрепленными на диске 5, закрыты пластинами 13. 2 17510 1 2013.08.30 Механизм 9 изменения угла наклона граблин 7 обеспечивает при вращении мотовила 1 переменный угол наклона граблин 7 в зависимости от их местонахождения на различных точках траектории. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
