Валковая жатка для сложных погодных условий

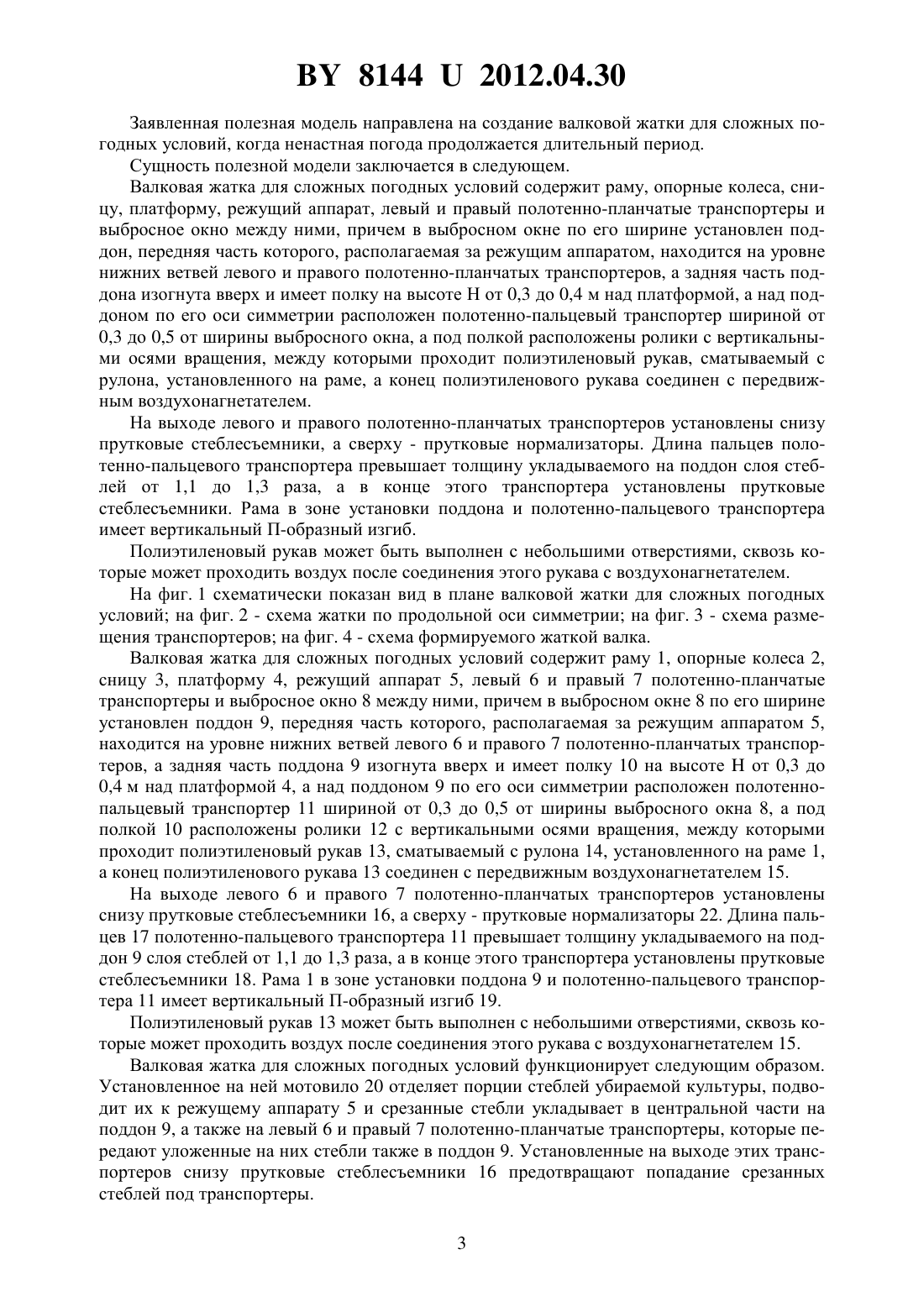

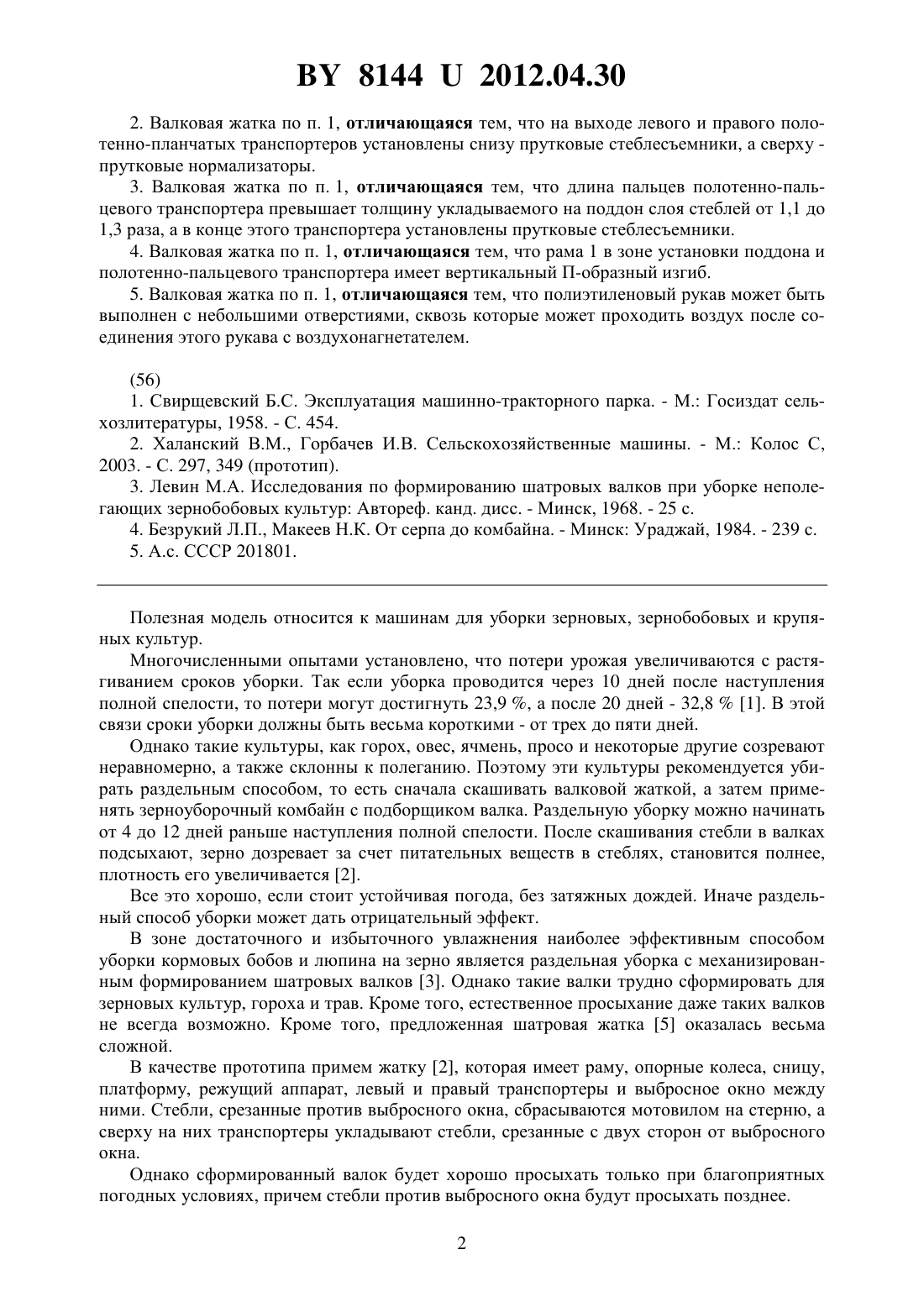

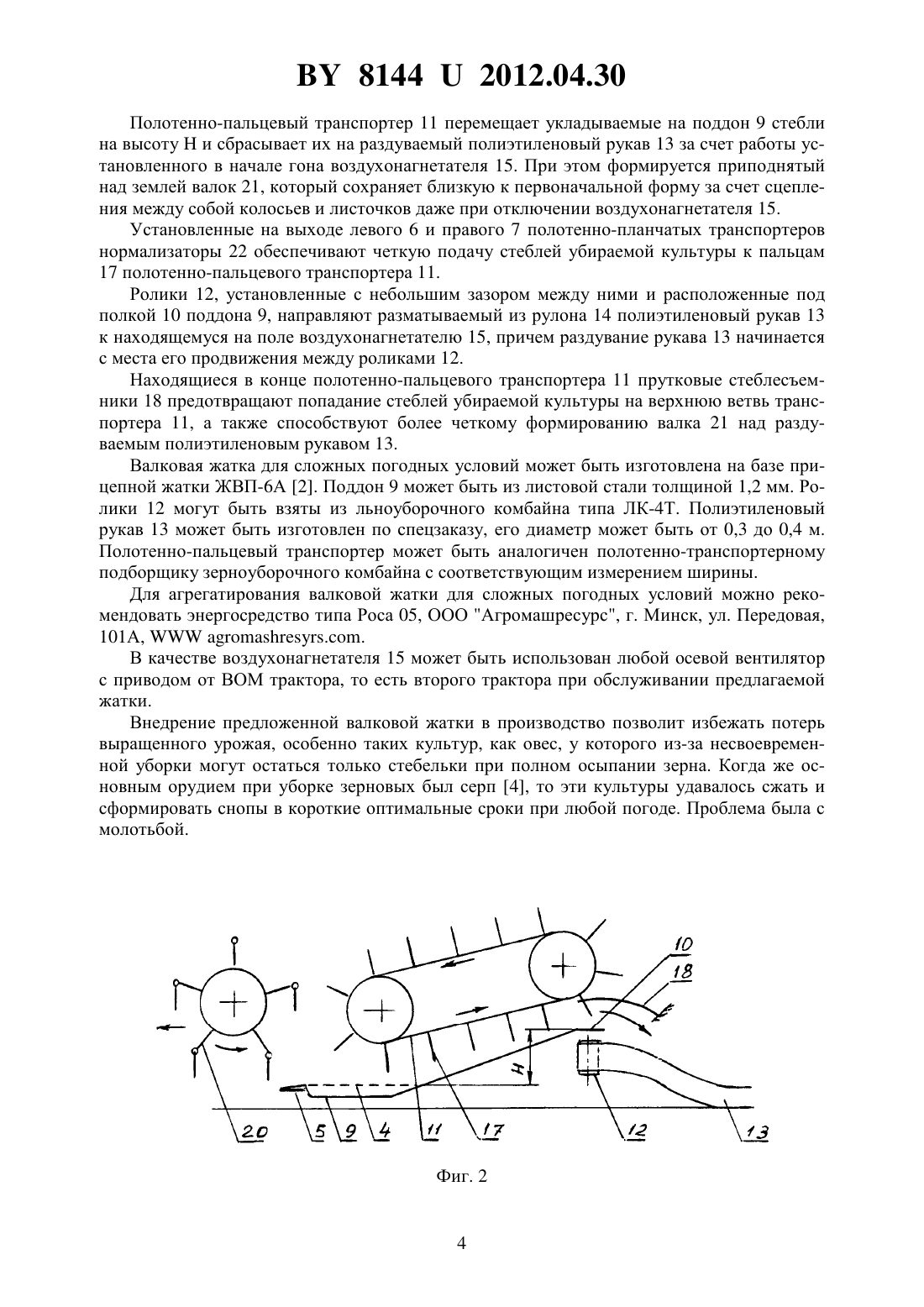

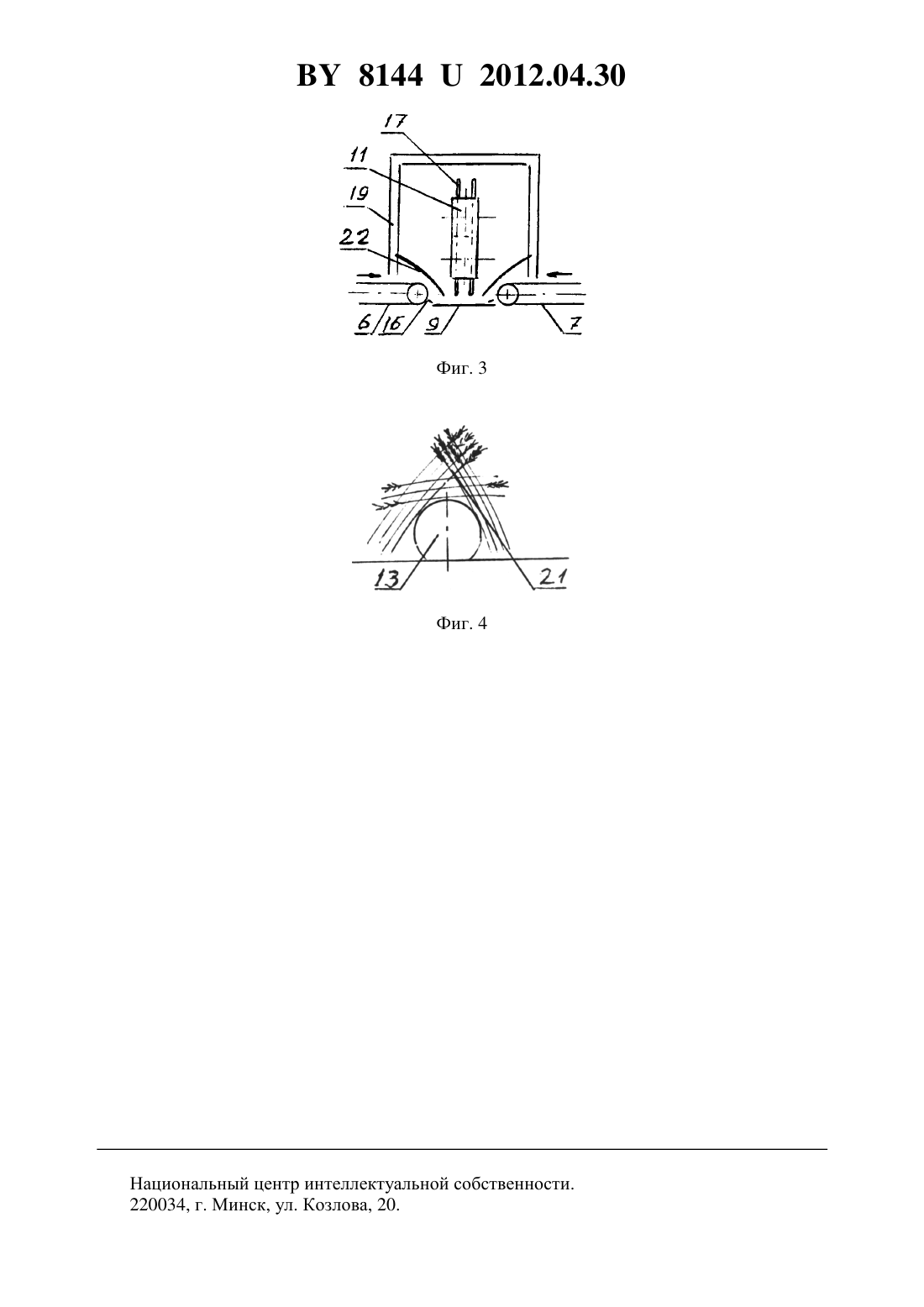

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВАЛКОВАЯ ЖАТКА ДЛЯ СЛОЖНЫХ ПОГОДНЫХ УСЛОВИЙ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Ладутько Сергей Николаевич Заяц Эдуард Владимирович Филиппов Александр Иванович Цыбульский Геннадий Станиславович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Валковая жатка для сложных погодных условий, содержащая раму, опорные колеса,сницу, платформу, режущий аппарат, левый и правый полотенно-планчатые транспортеры и выбросное окно между ними, отличающаяся тем, что в выбросном окне по его ширине установлен поддон, передняя часть которого, располагаемая за режущим аппаратом, находится на уровне нижних ветвей левого и правого полотенно-планчатых транспортеров, а задняя часть поддона изогнута вверх и имеет полку на высотеот 0,3 до 0,4 м над платформой, а над поддоном по его оси симметрии расположен полотенно-пальцевый транспортер шириной от 0,3 до 0,5 от ширины выбросного окна, а под полкой расположены ролики с вертикальными осями вращения, между которыми проходит полиэтиленовый рукав, сматываемый с рулона, установленного на раме, а конец полиэтиленового рукава соединен с передвижным воздухонагнетателем. 81442012.04.30 2. Валковая жатка по п. 1, отличающаяся тем, что на выходе левого и правого полотенно-планчатых транспортеров установлены снизу прутковые стеблесъемники, а сверху прутковые нормализаторы. 3. Валковая жатка по п. 1, отличающаяся тем, что длина пальцев полотенно-пальцевого транспортера превышает толщину укладываемого на поддон слоя стеблей от 1,1 до 1,3 раза, а в конце этого транспортера установлены прутковые стеблесъемники. 4. Валковая жатка по п. 1, отличающаяся тем, что рама 1 в зоне установки поддона и полотенно-пальцевого транспортера имеет вертикальный П-образный изгиб. 5. Валковая жатка по п. 1, отличающаяся тем, что полиэтиленовый рукав может быть выполнен с небольшими отверстиями, сквозь которые может проходить воздух после соединения этого рукава с воздухонагнетателем.(56) 1. Свирщевский Б.С. Эксплуатация машинно-тракторного парка. - М. Госиздат сельхозлитературы, 1958. - С. 454. 2. Халанский В.М., Горбачев И.В. Сельскохозяйственные машины. - М. Колос С,2003. - С. 297, 349 (прототип). 3. Левин М.А. Исследования по формированию шатровых валков при уборке неполегающих зернобобовых культур Автореф. канд. дисс. - Минск, 1968. - 25 с. 4. Безрукий Л.П., Макеев Н.К. От серпа до комбайна. - Минск Ураджай, 1984. - 239 с. 5. А.с. СССР 201801. Полезная модель относится к машинам для уборки зерновых, зернобобовых и крупяных культур. Многочисленными опытами установлено, что потери урожая увеличиваются с растягиванием сроков уборки. Так если уборка проводится через 10 дней после наступления полной спелости, то потери могут достигнуть 23,9 , а после 20 дней - 32,81. В этой связи сроки уборки должны быть весьма короткими - от трех до пяти дней. Однако такие культуры, как горох, овес, ячмень, просо и некоторые другие созревают неравномерно, а также склонны к полеганию. Поэтому эти культуры рекомендуется убирать раздельным способом, то есть сначала скашивать валковой жаткой, а затем применять зерноуборочный комбайн с подборщиком валка. Раздельную уборку можно начинать от 4 до 12 дней раньше наступления полной спелости. После скашивания стебли в валках подсыхают, зерно дозревает за счет питательных веществ в стеблях, становится полнее,плотность его увеличивается 2. Все это хорошо, если стоит устойчивая погода, без затяжных дождей. Иначе раздельный способ уборки может дать отрицательный эффект. В зоне достаточного и избыточного увлажнения наиболее эффективным способом уборки кормовых бобов и люпина на зерно является раздельная уборка с механизированным формированием шатровых валков 3. Однако такие валки трудно сформировать для зерновых культур, гороха и трав. Кроме того, естественное просыхание даже таких валков не всегда возможно. Кроме того, предложенная шатровая жатка 5 оказалась весьма сложной. В качестве прототипа примем жатку 2, которая имеет раму, опорные колеса, сницу,платформу, режущий аппарат, левый и правый транспортеры и выбросное окно между ними. Стебли, срезанные против выбросного окна, сбрасываются мотовилом на стерню, а сверху на них транспортеры укладывают стебли, срезанные с двух сторон от выбросного окна. Однако сформированный валок будет хорошо просыхать только при благоприятных погодных условиях, причем стебли против выбросного окна будут просыхать позднее. 2 81442012.04.30 Заявленная полезная модель направлена на создание валковой жатки для сложных погодных условий, когда ненастная погода продолжается длительный период. Сущность полезной модели заключается в следующем. Валковая жатка для сложных погодных условий содержит раму, опорные колеса, сницу, платформу, режущий аппарат, левый и правый полотенно-планчатые транспортеры и выбросное окно между ними, причем в выбросном окне по его ширине установлен поддон, передняя часть которого, располагаемая за режущим аппаратом, находится на уровне нижних ветвей левого и правого полотенно-планчатых транспортеров, а задняя часть поддона изогнута вверх и имеет полку на высоте Н от 0,3 до 0,4 м над платформой, а над поддоном по его оси симметрии расположен полотенно-пальцевый транспортер шириной от 0,3 до 0,5 от ширины выбросного окна, а под полкой расположены ролики с вертикальными осями вращения, между которыми проходит полиэтиленовый рукав, сматываемый с рулона, установленного на раме, а конец полиэтиленового рукава соединен с передвижным воздухонагнетателем. На выходе левого и правого полотенно-планчатых транспортеров установлены снизу прутковые стеблесъемники, а сверху - прутковые нормализаторы. Длина пальцев полотенно-пальцевого транспортера превышает толщину укладываемого на поддон слоя стеблей от 1,1 до 1,3 раза, а в конце этого транспортера установлены прутковые стеблесъемники. Рама в зоне установки поддона и полотенно-пальцевого транспортера имеет вертикальный П-образный изгиб. Полиэтиленовый рукав может быть выполнен с небольшими отверстиями, сквозь которые может проходить воздух после соединения этого рукава с воздухонагнетателем. На фиг. 1 схематически показан вид в плане валковой жатки для сложных погодных условий на фиг. 2 - схема жатки по продольной оси симметрии на фиг. 3 - схема размещения транспортеров на фиг. 4 - схема формируемого жаткой валка. Валковая жатка для сложных погодных условий содержит раму 1, опорные колеса 2,сницу 3, платформу 4, режущий аппарат 5, левый 6 и правый 7 полотенно-планчатые транспортеры и выбросное окно 8 между ними, причем в выбросном окне 8 по его ширине установлен поддон 9, передняя часть которого, располагаемая за режущим аппаратом 5,находится на уровне нижних ветвей левого 6 и правого 7 полотенно-планчатых транспортеров, а задняя часть поддона 9 изогнута вверх и имеет полку 10 на высотеот 0,3 до 0,4 м над платформой 4, а над поддоном 9 по его оси симметрии расположен полотеннопальцевый транспортер 11 шириной от 0,3 до 0,5 от ширины выбросного окна 8, а под полкой 10 расположены ролики 12 с вертикальными осями вращения, между которыми проходит полиэтиленовый рукав 13, сматываемый с рулона 14, установленного на раме 1,а конец полиэтиленового рукава 13 соединен с передвижным воздухонагнетателем 15. На выходе левого 6 и правого 7 полотенно-планчатых транспортеров установлены снизу прутковые стеблесъемники 16, а сверху - прутковые нормализаторы 22. Длина пальцев 17 полотенно-пальцевого транспортера 11 превышает толщину укладываемого на поддон 9 слоя стеблей от 1,1 до 1,3 раза, а в конце этого транспортера установлены прутковые стеблесъемники 18. Рама 1 в зоне установки поддона 9 и полотенно-пальцевого транспортера 11 имеет вертикальный П-образный изгиб 19. Полиэтиленовый рукав 13 может быть выполнен с небольшими отверстиями, сквозь которые может проходить воздух после соединения этого рукава с воздухонагнетателем 15. Валковая жатка для сложных погодных условий функционирует следующим образом. Установленное на ней мотовило 20 отделяет порции стеблей убираемой культуры, подводит их к режущему аппарату 5 и срезанные стебли укладывает в центральной части на поддон 9, а также на левый 6 и правый 7 полотенно-планчатые транспортеры, которые передают уложенные на них стебли также в поддон 9. Установленные на выходе этих транспортеров снизу прутковые стеблесъемники 16 предотвращают попадание срезанных стеблей под транспортеры. 3 81442012.04.30 Полотенно-пальцевый транспортер 11 перемещает укладываемые на поддон 9 стебли на высотуи сбрасывает их на раздуваемый полиэтиленовый рукав 13 за счет работы установленного в начале гона воздухонагнетателя 15. При этом формируется приподнятый над землей валок 21, который сохраняет близкую к первоначальной форму за счет сцепления между собой колосьев и листочков даже при отключении воздухонагнетателя 15. Установленные на выходе левого 6 и правого 7 полотенно-планчатых транспортеров нормализаторы 22 обеспечивают четкую подачу стеблей убираемой культуры к пальцам 17 полотенно-пальцевого транспортера 11. Ролики 12, установленные с небольшим зазором между ними и расположенные под полкой 10 поддона 9, направляют разматываемый из рулона 14 полиэтиленовый рукав 13 к находящемуся на поле воздухонагнетателю 15, причем раздувание рукава 13 начинается с места его продвижения между роликами 12. Находящиеся в конце полотенно-пальцевого транспортера 11 прутковые стеблесъемники 18 предотвращают попадание стеблей убираемой культуры на верхнюю ветвь транспортера 11, а также способствуют более четкому формированию валка 21 над раздуваемым полиэтиленовым рукавом 13. Валковая жатка для сложных погодных условий может быть изготовлена на базе прицепной жатки ЖВП-6 А 2. Поддон 9 может быть из листовой стали толщиной 1,2 мм. Ролики 12 могут быть взяты из льноуборочного комбайна типа ЛК-4 Т. Полиэтиленовый рукав 13 может быть изготовлен по спецзаказу, его диаметр может быть от 0,3 до 0,4 м. Полотенно-пальцевый транспортер может быть аналогичен полотенно-транспортерному подборщику зерноуборочного комбайна с соответствующим измерением ширины. Для агрегатирования валковой жатки для сложных погодных условий можно рекомендовать энергосредство типа Роса 05, ООО Агромашресурс, г. Минск, ул. Передовая,101 А, В качестве воздухонагнетателя 15 может быть использован любой осевой вентилятор с приводом от ВОМ трактора, то есть второго трактора при обслуживании предлагаемой жатки. Внедрение предложенной валковой жатки в производство позволит избежать потерь выращенного урожая, особенно таких культур, как овес, у которого из-за несвоевременной уборки могут остаться только стебельки при полном осыпании зерна. Когда же основным орудием при уборке зерновых был серп 4, то эти культуры удавалось сжать и сформировать снопы в короткие оптимальные сроки при любой погоде. Проблема была с молотьбой. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
