Ротор косилки-измельчителя

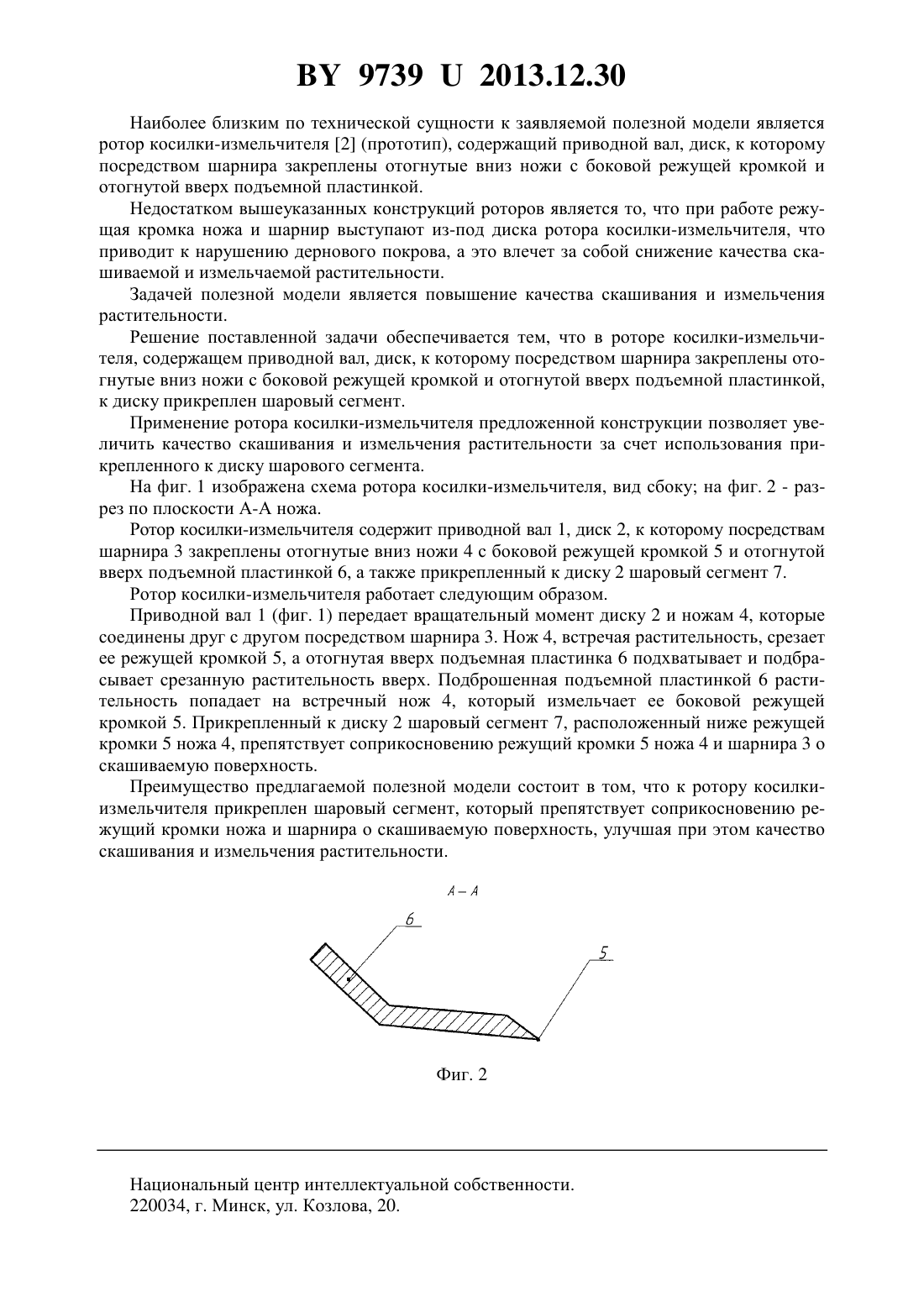

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Мажугин Иван Евгеньевич Бакач Николай Георгиевич Басаревский Александр Николаевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Ротор косилки-измельчителя, содержащий приводной вал, диск, к которому посредством шарнира закреплены отогнутые вниз ножи с боковой режущей кромкой и отогнутой вверх подъемной пластинкой, отличающийся тем, что к диску прикреплен шаровый сегмент.(56) 1. Мажугин Е.И. Машины для эксплуатации мелиоративных и водохозяйственных объектов пособие. - Горки Белорусская государственная сельскохозяйственная академия,2010. - С. 120-122. 2. Международный рынок использования тяжелого оборудования. - Режим доступа Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к роторам косилок-измельчителей, используемых для скашивания и измельчения различных трав, пожнивных остатков, мелкого кустарника и бурьяна на сельскохозяйственных полях,естественных лугах, культурных пастбищах, грунтовых аэродромах, грунтовых спортивных площадках. Известен ротор косилки 1, содержащий вал привода, диски к которым шарнирно посредством болтового соединения закреплены ножи, представляющие собой вытянутые стальные пластины с заостренными боковыми режущими кромками. 97392013.12.30 Наиболее близким по технической сущности к заявляемой полезной модели является ротор косилки-измельчителя 2 (прототип), содержащий приводной вал, диск, к которому посредством шарнира закреплены отогнутые вниз ножи с боковой режущей кромкой и отогнутой вверх подъемной пластинкой. Недостатком вышеуказанных конструкций роторов является то, что при работе режущая кромка ножа и шарнир выступают из-под диска ротора косилки-измельчителя, что приводит к нарушению дернового покрова, а это влечет за собой снижение качества скашиваемой и измельчаемой растительности. Задачей полезной модели является повышение качества скашивания и измельчения растительности. Решение поставленной задачи обеспечивается тем, что в роторе косилки-измельчителя, содержащем приводной вал, диск, к которому посредством шарнира закреплены отогнутые вниз ножи с боковой режущей кромкой и отогнутой вверх подъемной пластинкой,к диску прикреплен шаровый сегмент. Применение ротора косилки-измельчителя предложенной конструкции позволяет увеличить качество скашивания и измельчения растительности за счет использования прикрепленного к диску шарового сегмента. На фиг. 1 изображена схема ротора косилки-измельчителя, вид сбоку на фиг. 2 - разрез по плоскости А-А ножа. Ротор косилки-измельчителя содержит приводной вал 1, диск 2, к которому посредствам шарнира 3 закреплены отогнутые вниз ножи 4 с боковой режущей кромкой 5 и отогнутой вверх подъемной пластинкой 6, а также прикрепленный к диску 2 шаровый сегмент 7. Ротор косилки-измельчителя работает следующим образом. Приводной вал 1 (фиг. 1) передает вращательный момент диску 2 и ножам 4, которые соединены друг с другом посредством шарнира 3. Нож 4, встречая растительность, срезает ее режущей кромкой 5, а отогнутая вверх подъемная пластинка 6 подхватывает и подбрасывает срезанную растительность вверх. Подброшенная подъемной пластинкой 6 растительность попадает на встречный нож 4, который измельчает ее боковой режущей кромкой 5. Прикрепленный к диску 2 шаровый сегмент 7, расположенный ниже режущей кромки 5 ножа 4, препятствует соприкосновению режущий кромки 5 ножа 4 и шарнира 3 о скашиваемую поверхность. Преимущество предлагаемой полезной модели состоит в том, что к ротору косилкиизмельчителя прикреплен шаровый сегмент, который препятствует соприкосновению режущий кромки ножа и шарнира о скашиваемую поверхность, улучшая при этом качество скашивания и измельчения растительности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
