Нож роторной косилки-измельчителя

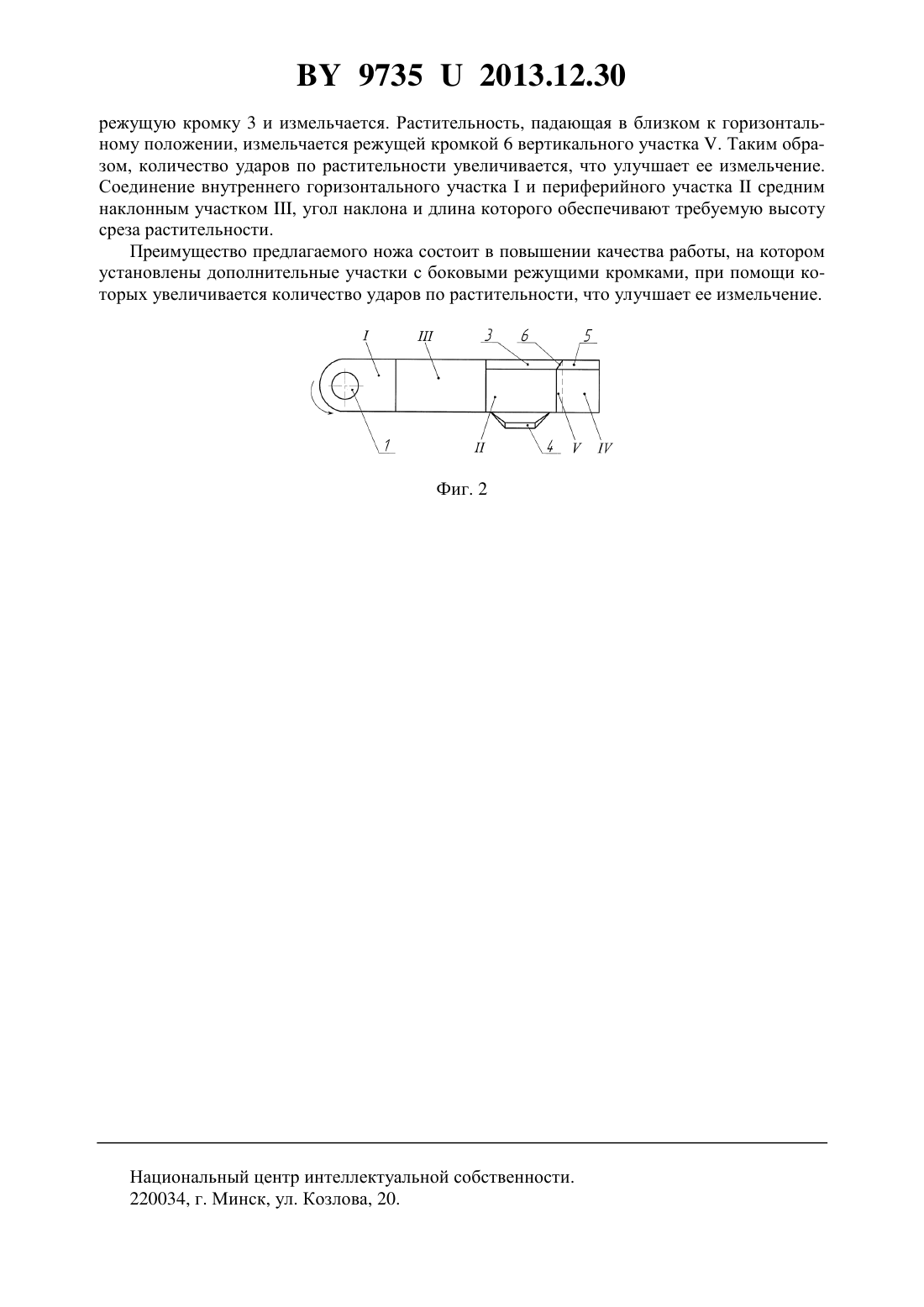

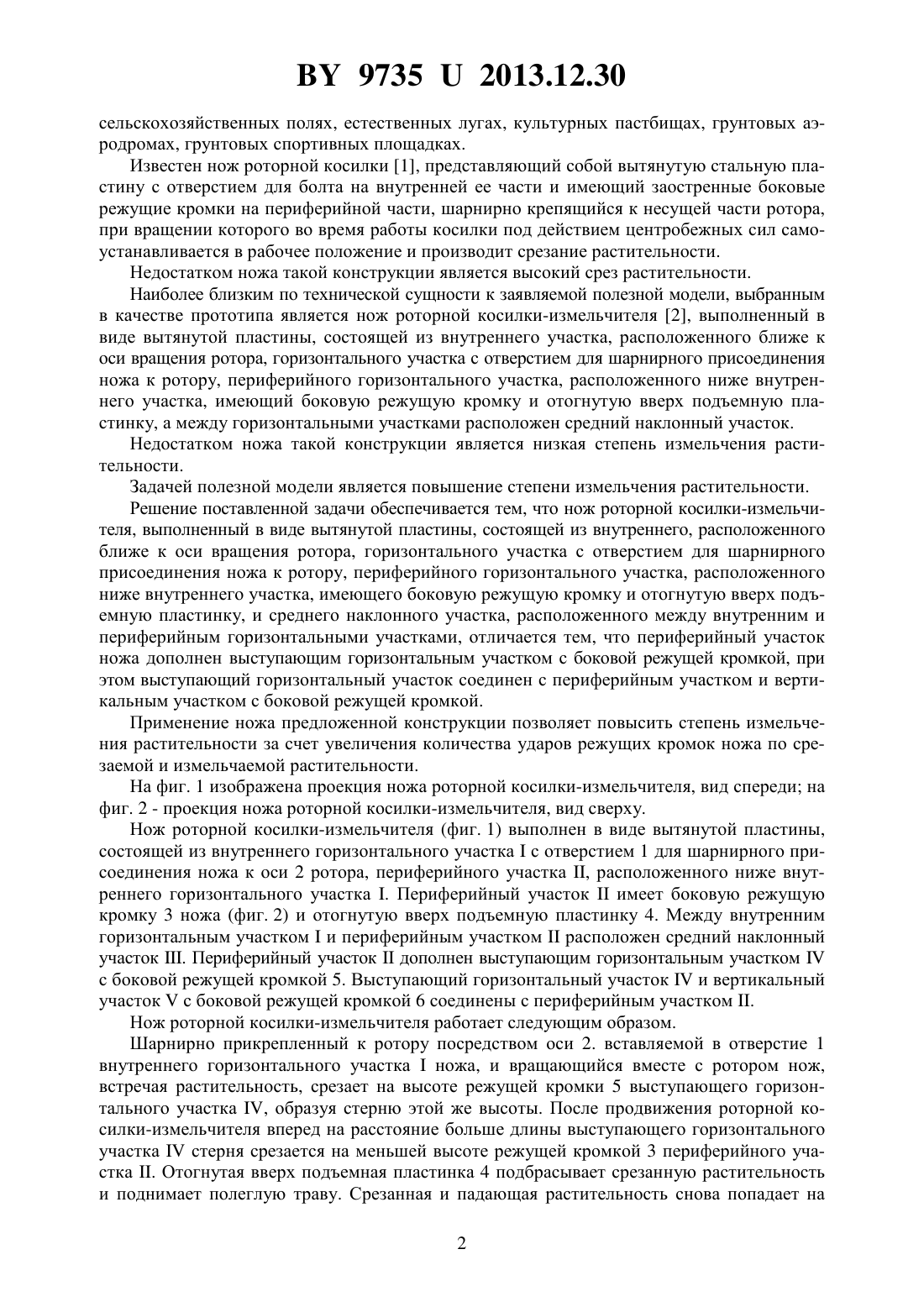

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Бакач Николай Георгиевич Басаревский Александр Николаевич Мажугин Иван Евгеньевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Нож роторной косилки-измельчителя, выполненный в виде вытянутой пластины, состоящей из внутреннего, расположенного ближе к оси вращения ротора, горизонтального участка с отверстием для шарнирного присоединения ножа к ротору, периферийного горизонтального участка, расположенного ниже внутреннего участка, имеющего боковую режущую кромку и отогнутую вверх подъемную пластинку, и среднего наклонного участка,расположенного между внутренним и периферийном горизонтальными участками отличающийся тем, что периферийный участок ножа дополнен выступающим горизонтальным участком с боковой режущей кромкой, при этом выступающий горизонтальный участок соединен с периферийным участком и вертикальным участком с боковой режущей кромкой.(56) 1. Косилки ротационные навесные ЖТТ-2,1/2,4 . Руководство по эксплуатации и каталог запасных частей Электронный ресурс - 2006 - Режим доступа /// Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к режущим элементам роторных косилок-измельчителей, используемых для скашивания и измельчения различных трав, пожнивных остатков, мелкого кустарника и бурьяна на 97352013.12.30 сельскохозяйственных полях, естественных лугах, культурных пастбищах, грунтовых аэродромах, грунтовых спортивных площадках. Известен нож роторной косилки 1, представляющий собой вытянутую стальную пластину с отверстием для болта на внутренней ее части и имеющий заостренные боковые режущие кромки на периферийной части, шарнирно крепящийся к несущей части ротора,при вращении которого во время работы косилки под действием центробежных сил самоустанавливается в рабочее положение и производит срезание растительности. Недостатком ножа такой конструкции является высокий срез растительности. Наиболее близким по технической сущности к заявляемой полезной модели, выбранным в качестве прототипа является нож роторной косилки-измельчителя 2, выполненный в виде вытянутой пластины, состоящей из внутреннего участка, расположенного ближе к оси вращения ротора, горизонтального участка с отверстием для шарнирного присоединения ножа к ротору, периферийного горизонтального участка, расположенного ниже внутреннего участка, имеющий боковую режущую кромку и отогнутую вверх подъемную пластинку, а между горизонтальными участками расположен средний наклонный участок. Недостатком ножа такой конструкции является низкая степень измельчения растительности. Задачей полезной модели является повышение степени измельчения растительности. Решение поставленной задачи обеспечивается тем, что нож роторной косилки-измельчителя, выполненный в виде вытянутой пластины, состоящей из внутреннего, расположенного ближе к оси вращения ротора, горизонтального участка с отверстием для шарнирного присоединения ножа к ротору, периферийного горизонтального участка, расположенного ниже внутреннего участка, имеющего боковую режущую кромку и отогнутую вверх подъемную пластинку, и среднего наклонного участка, расположенного между внутренним и периферийным горизонтальными участками, отличается тем, что периферийный участок ножа дополнен выступающим горизонтальным участком с боковой режущей кромкой, при этом выступающий горизонтальный участок соединен с периферийным участком и вертикальным участком с боковой режущей кромкой. Применение ножа предложенной конструкции позволяет повысить степень измельчения растительности за счет увеличения количества ударов режущих кромок ножа по срезаемой и измельчаемой растительности. На фиг. 1 изображена проекция ножа роторной косилки-измельчителя, вид спереди на фиг. 2 - проекция ножа роторной косилки-измельчителя, вид сверху. Нож роторной косилки-измельчителя (фиг. 1) выполнен в виде вытянутой пластины,состоящей из внутреннего горизонтального участкас отверстием 1 для шарнирного присоединения ножа к оси 2 ротора, периферийного участка , расположенного ниже внутреннего горизонтального участка . Периферийный участокимеет боковую режущую кромку 3 ножа (фиг. 2) и отогнутую вверх подъемную пластинку 4. Между внутренним горизонтальным участкоми периферийным участкомрасположен средний наклонный участок . Периферийный участокдополнен выступающим горизонтальным участкомс боковой режущей кромкой 5. Выступающий горизонтальный участоки вертикальный участокс боковой режущей кромкой 6 соединены с периферийным участком . Нож роторной косилки-измельчителя работает следующим образом. Шарнирно прикрепленный к ротору посредством оси 2. вставляемой в отверстие 1 внутреннего горизонтального участканожа, и вращающийся вместе с ротором нож,встречая растительность, срезает на высоте режущей кромки 5 выступающего горизонтального участка , образуя стерню этой же высоты. После продвижения роторной косилки-измельчителя вперед на расстояние больше длины выступающего горизонтального участкастерня срезается на меньшей высоте режущей кромкой 3 периферийного участка . Отогнутая вверх подъемная пластинка 4 подбрасывает срезанную растительность и поднимает полеглую траву. Срезанная и падающая растительность снова попадает на 2 97352013.12.30 режущую кромку 3 и измельчается. Растительность, падающая в близком к горизонтальному положении, измельчается режущей кромкой 6 вертикального участка . Таким образом, количество ударов по растительности увеличивается, что улучшает ее измельчение. Соединение внутреннего горизонтального участкаи периферийного участкасредним наклонным участком , угол наклона и длина которого обеспечивают требуемую высоту среза растительности. Преимущество предлагаемого ножа состоит в повышении качества работы, на котором установлены дополнительные участки с боковыми режущими кромками, при помощи которых увеличивается количество ударов по растительности, что улучшает ее измельчение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
