Нож роторной косилки-измельчителя

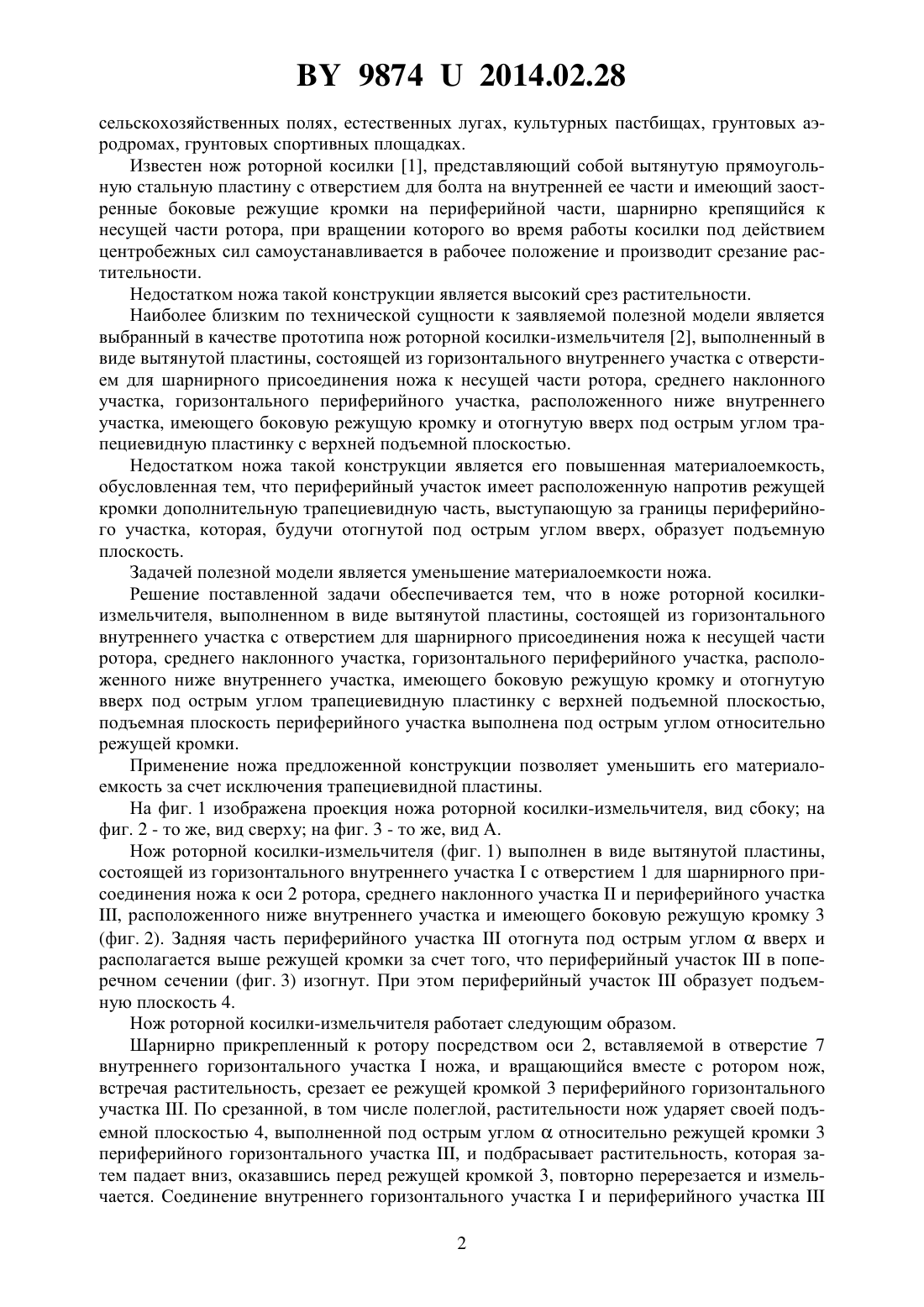

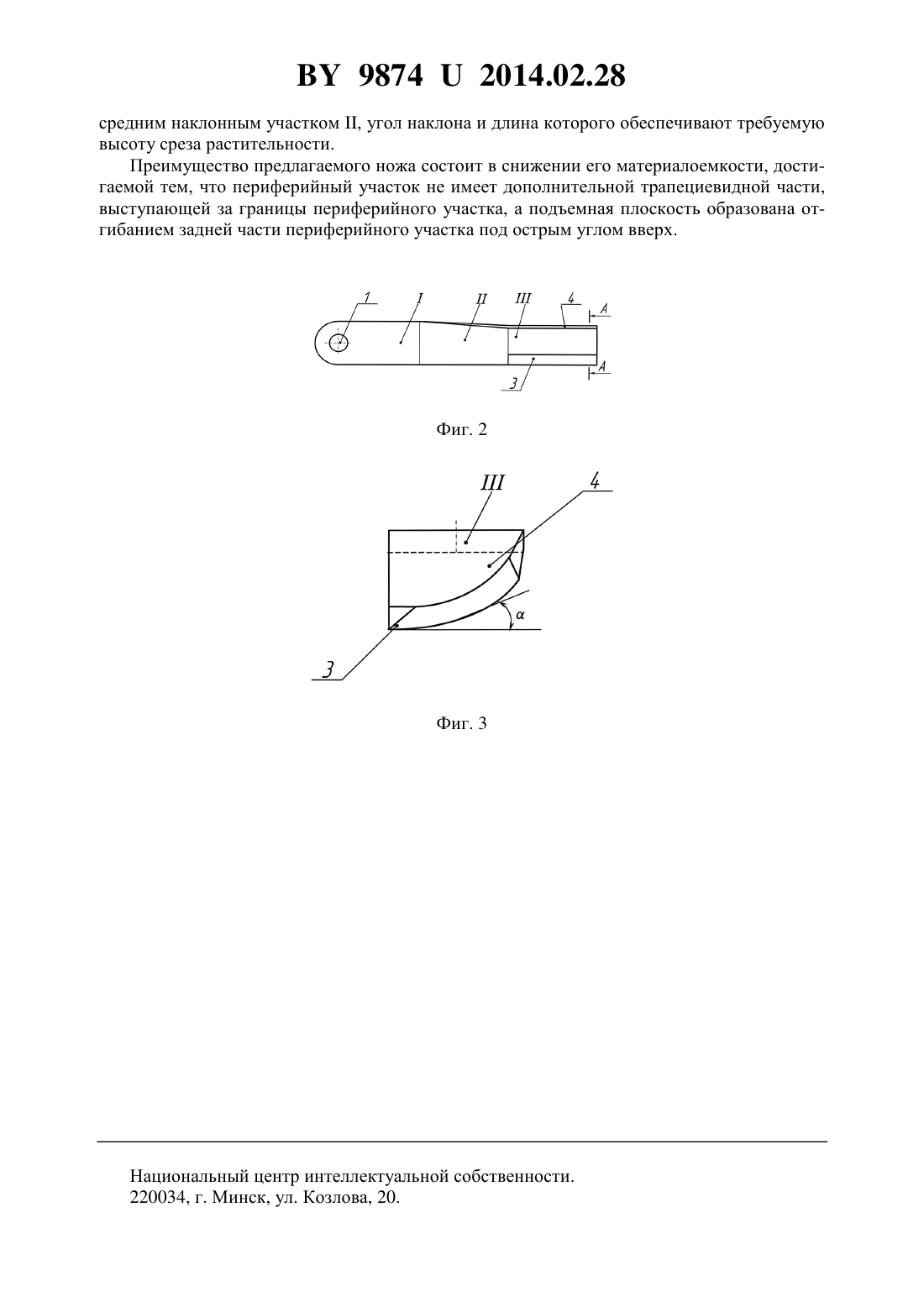

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Бакач Николай Георгиевич Басаревский Александр Николаевич Мажугин Иван Евгеньевич Жеребятьев Евгений Васильевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Нож роторной косилки-измельчителя, выполненный в виде вытянутой пластины, состоящей из горизонтального внутреннего участка с отверстием для шарнирного присоединения ножа к несущей части ротора, среднего наклонного участка, горизонтального периферийного участка, расположенного ниже внутреннего участка, имеющего боковую режущую кромку и отогнутую вверх под острым углом трапециевидную пластинку с верхней подъемной плоскостью, отличающийся тем, что подъемная плоскость периферийного участка выполнена под острым углом относительно режущей кромки.(56) 1. Косилки ротационные навесные ЖТТ-2,1/2,4 . Руководство по эксплуатации и каталог запасных частей Электронный ресурс 2006 Режим доступа /// ///./. Дата доступа 08.01.2010. 2.- 620. . 5-2009., ,, , ,. - 2004. Р. 17. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к режущим элементам роторных косилок-измельчителей, используемым для скашивания и измельчения различных трав, пожнивных остатков, мелкого кустарника и бурьяна на 98742014.02.28 сельскохозяйственных полях, естественных лугах, культурных пастбищах, грунтовых аэродромах, грунтовых спортивных площадках. Известен нож роторной косилки 1, представляющий собой вытянутую прямоугольную стальную пластину с отверстием для болта на внутренней ее части и имеющий заостренные боковые режущие кромки на периферийной части, шарнирно крепящийся к несущей части ротора, при вращении которого во время работы косилки под действием центробежных сил самоустанавливается в рабочее положение и производит срезание растительности. Недостатком ножа такой конструкции является высокий срез растительности. Наиболее близким по технической сущности к заявляемой полезной модели является выбранный в качестве прототипа нож роторной косилки-измельчителя 2, выполненный в виде вытянутой пластины, состоящей из горизонтального внутреннего участка с отверстием для шарнирного присоединения ножа к несущей части ротора, среднего наклонного участка, горизонтального периферийного участка, расположенного ниже внутреннего участка, имеющего боковую режущую кромку и отогнутую вверх под острым углом трапециевидную пластинку с верхней подъемной плоскостью. Недостатком ножа такой конструкции является его повышенная материалоемкость,обусловленная тем, что периферийный участок имеет расположенную напротив режущей кромки дополнительную трапециевидную часть, выступающую за границы периферийного участка, которая, будучи отогнутой под острым углом вверх, образует подъемную плоскость. Задачей полезной модели является уменьшение материалоемкости ножа. Решение поставленной задачи обеспечивается тем, что в ноже роторной косилкиизмельчителя, выполненном в виде вытянутой пластины, состоящей из горизонтального внутреннего участка с отверстием для шарнирного присоединения ножа к несущей части ротора, среднего наклонного участка, горизонтального периферийного участка, расположенного ниже внутреннего участка, имеющего боковую режущую кромку и отогнутую вверх под острым углом трапециевидную пластинку с верхней подъемной плоскостью,подъемная плоскость периферийного участка выполнена под острым углом относительно режущей кромки. Применение ножа предложенной конструкции позволяет уменьшить его материалоемкость за счет исключения трапециевидной пластины. На фиг. 1 изображена проекция ножа роторной косилки-измельчителя, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - то же, вид А. Нож роторной косилки-измельчителя (фиг. 1) выполнен в виде вытянутой пластины,состоящей из горизонтального внутреннего участкас отверстием 1 для шарнирного присоединения ножа к оси 2 ротора, среднего наклонного участкаи периферийного участка, расположенного ниже внутреннего участка и имеющего боковую режущую кромку 3(фиг. 2). Задняя часть периферийного участкаотогнута под острым угломвверх и располагается выше режущей кромки за счет того, что периферийный участокв поперечном сечении (фиг. 3) изогнут. При этом периферийный участокобразует подъемную плоскость 4. Нож роторной косилки-измельчителя работает следующим образом. Шарнирно прикрепленный к ротору посредством оси 2, вставляемой в отверстие 7 внутреннего горизонтального участканожа, и вращающийся вместе с ротором нож,встречая растительность, срезает ее режущей кромкой 3 периферийного горизонтального участка . По срезанной, в том числе полеглой, растительности нож ударяет своей подъемной плоскостью 4, выполненной под острым угломотносительно режущей кромки 3 периферийного горизонтального участка , и подбрасывает растительность, которая затем падает вниз, оказавшись перед режущей кромкой 3, повторно перерезается и измельчается. Соединение внутреннего горизонтального участкаи периферийного участка 2 98742014.02.28 средним наклонным участком , угол наклона и длина которого обеспечивают требуемую высоту среза растительности. Преимущество предлагаемого ножа состоит в снижении его материалоемкости, достигаемой тем, что периферийный участок не имеет дополнительной трапециевидной части,выступающей за границы периферийного участка, а подъемная плоскость образована отгибанием задней части периферийного участка под острым углом вверх. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
