Фронтальная косилка

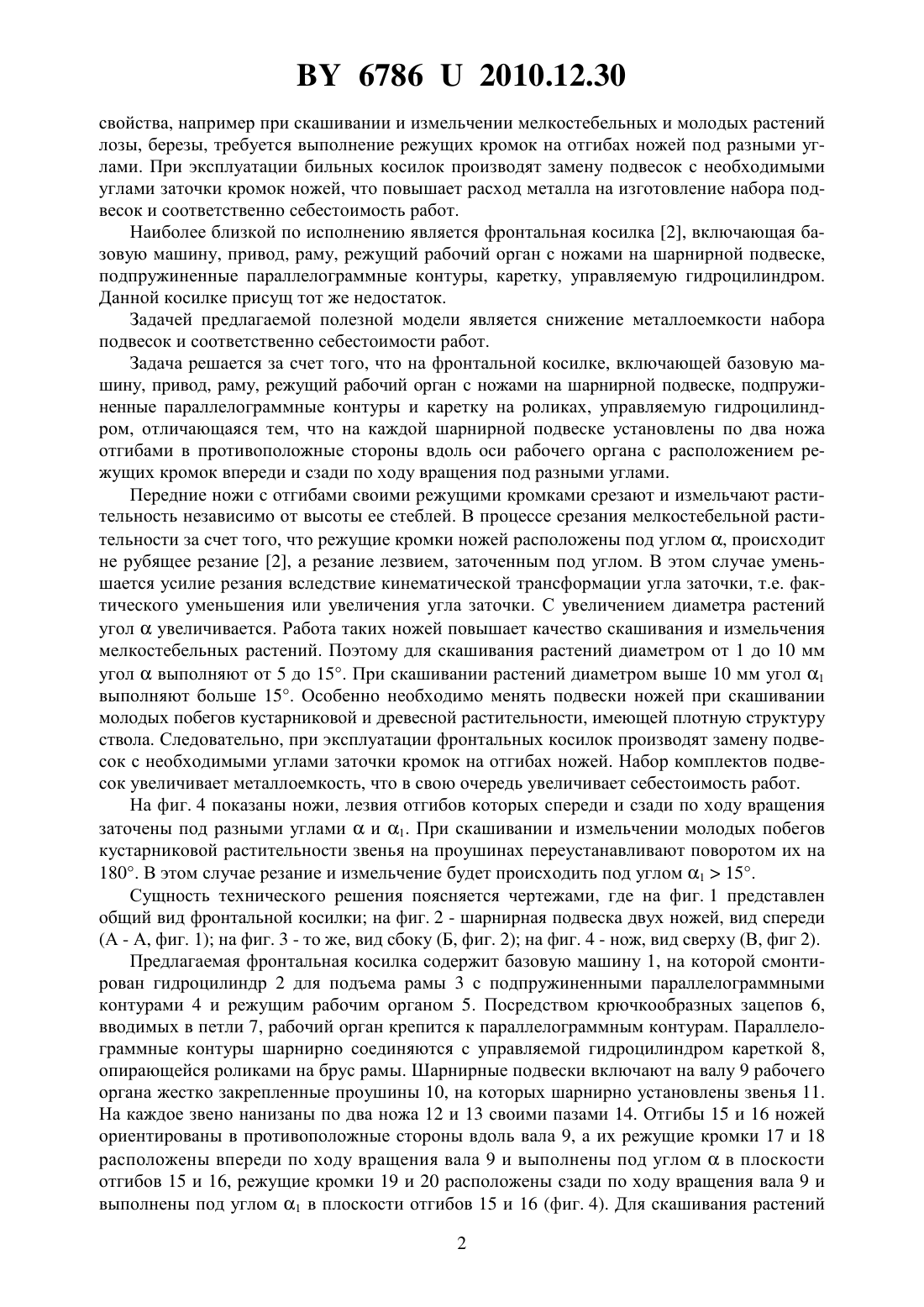

(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кондратьев Виктор Николаевич Бобко Виктор Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Фронтальная косилка, включающая базовую машину, привод, раму, режущий рабочий орган с ножами на шарнирной подвеске, подпружиненные параллелограммные контуры и каретку на роликах, управляемую гидроцилиндром, отличающаяся тем, что на каждой шарнирной подвеске установлены по два ножа отгибами в противоположные стороны вдоль оси рабочего органа с расположением режущих кромок впереди и сзади по ходу вращения под разными углами. Предлагаемое техническое решение относится к механизации сельскохозяйственного производства и, в частности, для скашивания и измельчения растительности. Известны бильные косилки, включающие базовую машину, раму (стреловое оборудование), корпус с ротором, оснащенным шарнирно подвешенными ножами с отгибом вперед по ходу вращения, и привод 1. Недостатком данной конструкции является то, что при скашивании и измельчении растительности, имеющей разные физико-механические 67862010.12.30 свойства, например при скашивании и измельчении мелкостебельных и молодых растений лозы, березы, требуется выполнение режущих кромок на отгибах ножей под разными углами. При эксплуатации бильных косилок производят замену подвесок с необходимыми углами заточки кромок ножей, что повышает расход металла на изготовление набора подвесок и соответственно себестоимость работ. Наиболее близкой по исполнению является фронтальная косилка 2, включающая базовую машину, привод, раму, режущий рабочий орган с ножами на шарнирной подвеске,подпружиненные параллелограммные контуры, каретку, управляемую гидроцилиндром. Данной косилке присущ тот же недостаток. Задачей предлагаемой полезной модели является снижение металлоемкости набора подвесок и соответственно себестоимости работ. Задача решается за счет того, что на фронтальной косилке, включающей базовую машину, привод, раму, режущий рабочий орган с ножами на шарнирной подвеске, подпружиненные параллелограммные контуры и каретку на роликах, управляемую гидроцилиндром, отличающаяся тем, что на каждой шарнирной подвеске установлены по два ножа отгибами в противоположные стороны вдоль оси рабочего органа с расположением режущих кромок впереди и сзади по ходу вращения под разными углами. Передние ножи с отгибами своими режущими кромками срезают и измельчают растительность независимо от высоты ее стеблей. В процессе срезания мелкостебельной растительности за счет того, что режущие кромки ножей расположены под углом , происходит не рубящее резание 2, а резание лезвием, заточенным под углом. В этом случае уменьшается усилие резания вследствие кинематической трансформации угла заточки, т.е. фактического уменьшения или увеличения угла заточки. С увеличением диаметра растений уголувеличивается. Работа таких ножей повышает качество скашивания и измельчения мелкостебельных растений. Поэтому для скашивания растений диаметром от 1 до 10 мм уголвыполняют от 5 до 15. При скашивании растений диаметром выше 10 мм угол 1 выполняют больше 15. Особенно необходимо менять подвески ножей при скашивании молодых побегов кустарниковой и древесной растительности, имеющей плотную структуру ствола. Следовательно, при эксплуатации фронтальных косилок производят замену подвесок с необходимыми углами заточки кромок на отгибах ножей. Набор комплектов подвесок увеличивает металлоемкость, что в свою очередь увеличивает себестоимость работ. На фиг. 4 показаны ножи, лезвия отгибов которых спереди и сзади по ходу вращения заточены под разными угламии 1. При скашивании и измельчении молодых побегов кустарниковой растительности звенья на проушинах переустанавливают поворотом их на 180. В этом случае резание и измельчение будет происходить под углом 115. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен общий вид фронтальной косилки на фиг. 2 - шарнирная подвеска двух ножей, вид спереди(А - А, фиг. 1) на фиг. 3 - то же, вид сбоку (Б, фиг. 2) на фиг. 4 - нож, вид сверху (В, фиг 2). Предлагаемая фронтальная косилка содержит базовую машину 1, на которой смонтирован гидроцилиндр 2 для подъема рамы 3 с подпружиненными параллелограммными контурами 4 и режущим рабочим органом 5. Посредством крючкообразных зацепов 6,вводимых в петли 7, рабочий орган крепится к параллелограммным контурам. Параллелограммные контуры шарнирно соединяются с управляемой гидроцилиндром кареткой 8,опирающейся роликами на брус рамы. Шарнирные подвески включают на валу 9 рабочего органа жестко закрепленные проушины 10, на которых шарнирно установлены звенья 11. На каждое звено нанизаны по два ножа 12 и 13 своими пазами 14. Отгибы 15 и 16 ножей ориентированы в противоположные стороны вдоль вала 9, а их режущие кромки 17 и 18 расположены впереди по ходу вращения вала 9 и выполнены под угломв плоскости отгибов 15 и 16, режущие кромки 19 и 20 расположены сзади по ходу вращения вала 9 и выполнены под углом 1 в плоскости отгибов 15 и 16 (фиг. 4). Для скашивания растений 2 67862010.12.30 диаметром от 1 до 10 мм уголвыполняют от 5 до 15, а для скашивания растений диаметром от 10 мм и выше угол 1 выполняют выше 15. Фронтальная косилка работает следующим образом. Рабочий орган 5 гидроцилиндрами 2, поворотом рамы 3 опускают вниз к окашиваемой поверхности, оставляя зазор на высоту среза. Включают привод от базовой машины 1 и соответствующую передачу. При движении косилки вращающиеся вместе с валом 9 ножи 12 и 13 своими режущими кромками 17 и 18 или 19 и 20 на отгибах 15 и 16 срезают и измельчают мелкостебельную или крупностебельную растительность. Стебель растения сначала срезается сверху, когда вращающиеся ножи подходят к нему. Окончательный срез происходит, когда ножи располагаются снизу рабочего органа. В процессе высокочастотного вращения ножи многократно контактируют со стеблем, измельчая его на части. Одновременно каждый нож срезает и измельчает различное количество растений, отчего изменяется сопротивление срезу. При этом расположение кромок 17 и 18, 19 и 20 под угламии 1 позволяет скашивать грубостебельные растения с меньшими затратами энергии, а также повышается качество среза растений, имеющих различные физикомеханические свойства стебля. В процессе скашивания поперечные поверхности преодолеваются за счет подъема соответствующего параллелограммного контура 4 и поворота крючкообразных зацепов 6 рабочего органа в петлях 7. При объезде непреодолимого препятствия или скашивании берм каналов рабочий орган смещают в сторону гидроцилиндром, передвигающим каретку 8 на роликах по переднему брусу рамы 3. Предложенное техническое решение использовано на экспериментальном образце фронтальной косилки при ее усовершенствовании и позволило снизить металлоемкость набора подвесок в два раза и соответственно снизить себестоимость работ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
