Дождевальная насадка с динамическим сечением сопла
Текст

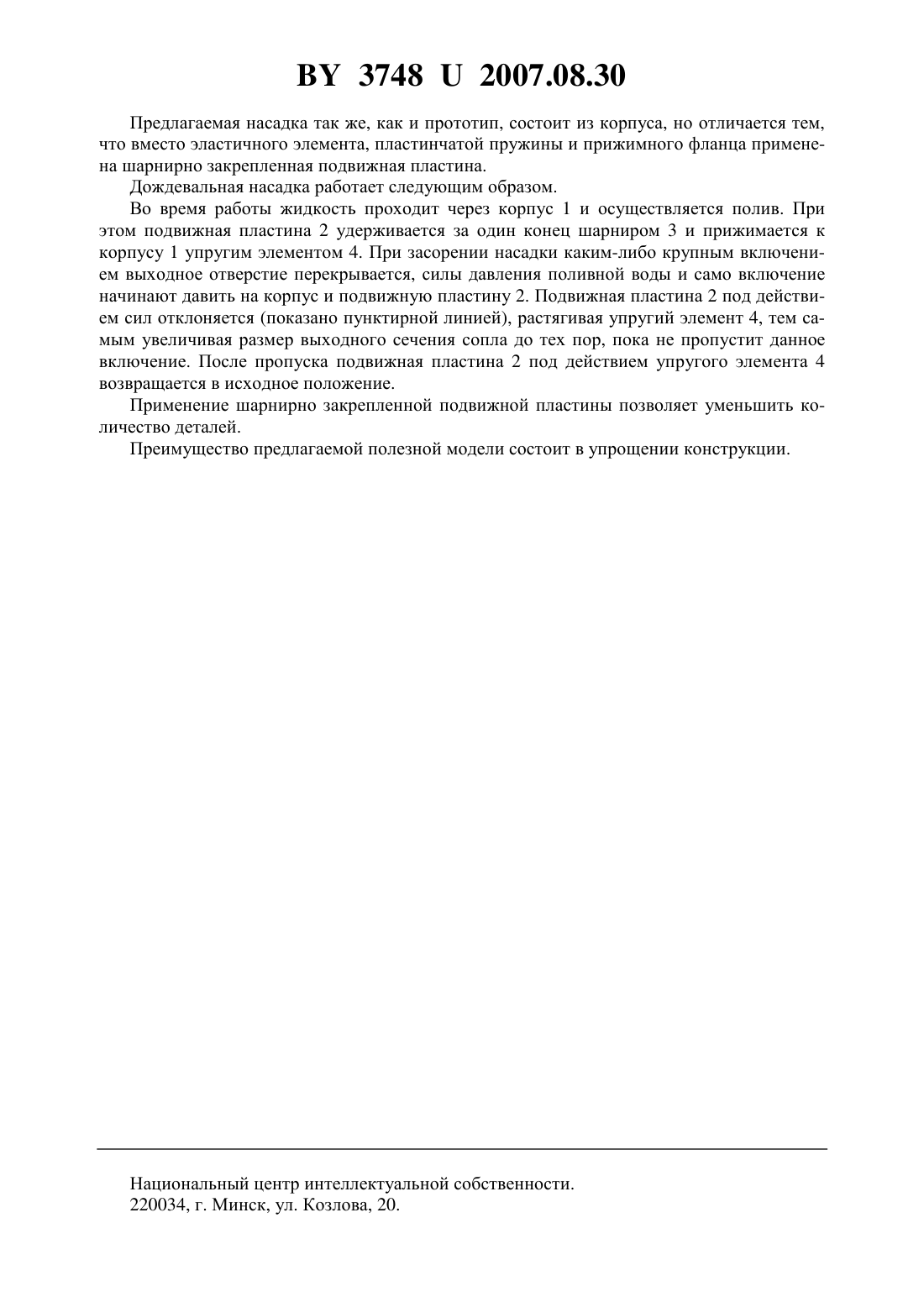

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Автор Анженков Александр Сергеевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Дождевальная насадка, включающая корпус, отличающаяся тем, что снабжена шарнирно закрепленной подвижной пластиной. Полезная модель относится к сельскому хозяйству, а именно к орошению дождеванием водой, содержащей механические включения. Известна дождевальная насадка 1, которая состоит из корпуса, эластичных элементов, пластинчатой пружины и прижимного фланца. Недостатком этой насадки является сложность конструкции. Задача заявляемой полезной модели - упрощение конструкции. Указанная задача решается тем, что в отличие от прототипа дождевальная насадка снабжена шарнирно закрепленной подвижной пластиной. На фигуре изображена дождевальная насадка. Дождевальная насадка (фигура) состоит из корпуса 1, подвижной пластины 2, закрепленной посредством шарнира 3 и удерживаемой упругим элементом 4 (например резиновым кольцом). 37482007.08.30 Предлагаемая насадка так же, как и прототип, состоит из корпуса, но отличается тем,что вместо эластичного элемента, пластинчатой пружины и прижимного фланца применена шарнирно закрепленная подвижная пластина. Дождевальная насадка работает следующим образом. Во время работы жидкость проходит через корпус 1 и осуществляется полив. При этом подвижная пластина 2 удерживается за один конец шарниром 3 и прижимается к корпусу 1 упругим элементом 4. При засорении насадки каким-либо крупным включением выходное отверстие перекрывается, силы давления поливной воды и само включение начинают давить на корпус и подвижную пластину 2. Подвижная пластина 2 под действием сил отклоняется (показано пунктирной линией), растягивая упругий элемент 4, тем самым увеличивая размер выходного сечения сопла до тех пор, пока не пропустит данное включение. После пропуска подвижная пластина 2 под действием упругого элемента 4 возвращается в исходное положение. Применение шарнирно закрепленной подвижной пластины позволяет уменьшить количество деталей. Преимущество предлагаемой полезной модели состоит в упрощении конструкции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
МПК / Метки
МПК: A01G 25/00
Метки: насадка, динамическим, сопла, дождевальная, сечением
Код ссылки
<a href="https://by.patents.su/2-u3748-dozhdevalnaya-nasadka-s-dinamicheskim-secheniem-sopla.html" rel="bookmark" title="База патентов Беларуси">Дождевальная насадка с динамическим сечением сопла</a>
Дождевальная насадка
Номер патента: U 3021
Опубликовано: 30.10.2006
Авторы: Коцуба Виктор Иосифович, Райлян Геннадий Антонович, Анженков Александр Сергеевич, Чеснык Владимир Николаевич
МПК: A01G 25/00
Метки: дождевальная, насадка
Текст:
...дефлектора 3 и устройства автоматической регулировки положения эластичного дефлектора 3, включающего толкатель 4, коромысло 5 шарнирно установленное на опоре 6 и поршневую систему 7. Предлагаемая насадка так же, как и прототип состоит из полого корпуса с упорной площадкой и эластичного дефлектора с механизмом регулировки, но отличается тем, что она снабжена устройством автоматической регулировки положения эластичного дефлектора. Дождевальная...
