Дождевальный аппарат

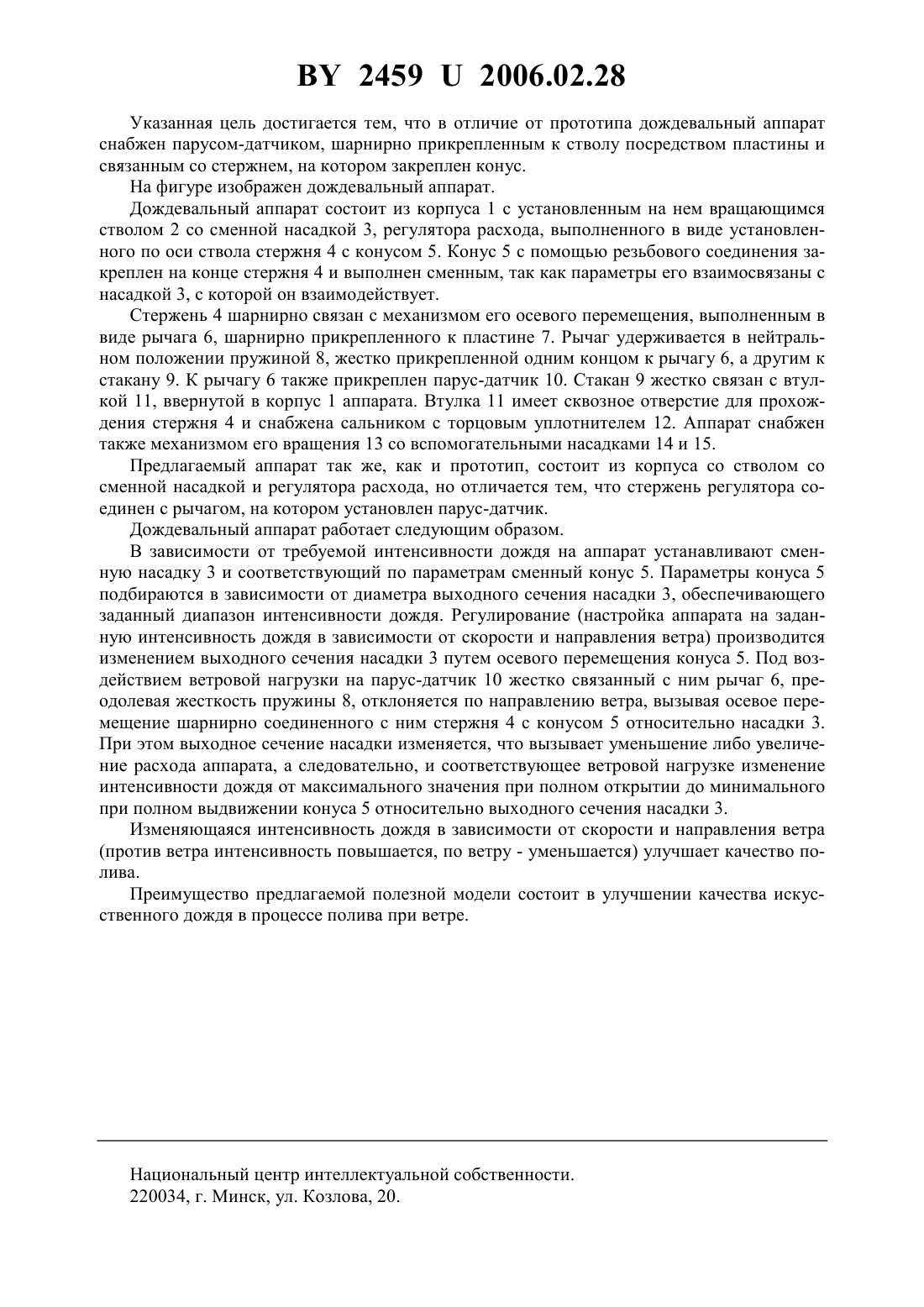

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Дождевальный аппарат, включающий корпус со стволом со сменной насадкой и регулятор расхода, отличающийся тем, что стержень регулятора соединен с рычагом, на котором установлен парус-датчик. Полезная модель относится к сельскому хозяйству, а именно к орошению дождеванием. Известен дождевальный аппарат 1, включающий корпус, вращающийся ствол с насадкой, механизм вращения ствола и регулятор расхода, выполненный в виде установленного на оси ствола стержня с конусом, входящим в насадку, и механизма перемещения. Недостатком этого аппарата является статичность настроек, не учитывающая влияние силы и направления ветра, в результате чего ухудшается качество полива при ветре. Задача заявляемой полезной модели - улучшение качества искусственного дождя при ветре. 24592006.02.28 Указанная цель достигается тем, что в отличие от прототипа дождевальный аппарат снабжен парусом-датчиком, шарнирно прикрепленным к стволу посредством пластины и связанным со стержнем, на котором закреплен конус. На фигуре изображен дождевальный аппарат. Дождевальный аппарат состоит из корпуса 1 с установленным на нем вращающимся стволом 2 со сменной насадкой 3, регулятора расхода, выполненного в виде установленного по оси ствола стержня 4 с конусом 5. Конус 5 с помощью резьбового соединения закреплен на конце стержня 4 и выполнен сменным, так как параметры его взаимосвязаны с насадкой 3, с которой он взаимодействует. Стержень 4 шарнирно связан с механизмом его осевого перемещения, выполненным в виде рычага 6, шарнирно прикрепленного к пластине 7. Рычаг удерживается в нейтральном положении пружиной 8, жестко прикрепленной одним концом к рычагу 6, а другим к стакану 9. К рычагу 6 также прикреплен парус-датчик 10. Стакан 9 жестко связан с втулкой 11, ввернутой в корпус 1 аппарата. Втулка 11 имеет сквозное отверстие для прохождения стержня 4 и снабжена сальником с торцовым уплотнителем 12. Аппарат снабжен также механизмом его вращения 13 со вспомогательными насадками 14 и 15. Предлагаемый аппарат так же, как и прототип, состоит из корпуса со стволом со сменной насадкой и регулятора расхода, но отличается тем, что стержень регулятора соединен с рычагом, на котором установлен парус-датчик. Дождевальный аппарат работает следующим образом. В зависимости от требуемой интенсивности дождя на аппарат устанавливают сменную насадку 3 и соответствующий по параметрам сменный конус 5. Параметры конуса 5 подбираются в зависимости от диаметра выходного сечения насадки 3, обеспечивающего заданный диапазон интенсивности дождя. Регулирование (настройка аппарата на заданную интенсивность дождя в зависимости от скорости и направления ветра) производится изменением выходного сечения насадки 3 путем осевого перемещения конуса 5. Под воздействием ветровой нагрузки на парус-датчик 10 жестко связанный с ним рычаг 6, преодолевая жесткость пружины 8, отклоняется по направлению ветра, вызывая осевое перемещение шарнирно соединенного с ним стержня 4 с конусом 5 относительно насадки 3. При этом выходное сечение насадки изменяется, что вызывает уменьшение либо увеличение расхода аппарата, а следовательно, и соответствующее ветровой нагрузке изменение интенсивности дождя от максимального значения при полном открытии до минимального при полном выдвижении конуса 5 относительно выходного сечения насадки 3. Изменяющаяся интенсивность дождя в зависимости от скорости и направления ветра(против ветра интенсивность повышается, по ветру - уменьшается) улучшает качество полива. Преимущество предлагаемой полезной модели состоит в улучшении качества искусственного дождя в процессе полива при ветре. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
