Дождевальный аппарат
Номер патента: U 2456
Опубликовано: 28.02.2006
Авторы: Коцуба Виктор Иосифович, Райлян Геннадий Антонович, Чеснык Владимир Николаевич, Анженков Александр Сергеевич
Текст

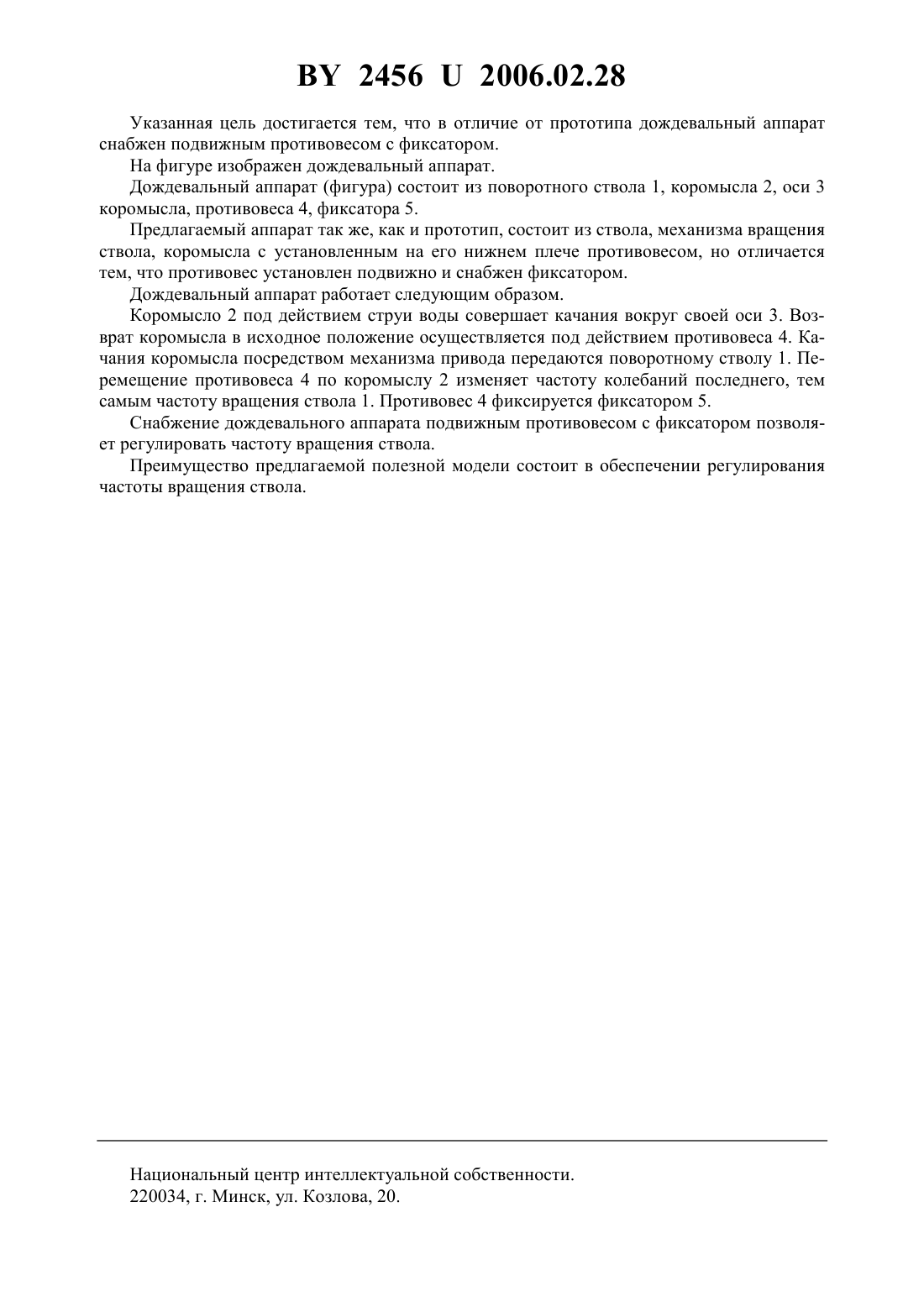

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Дождевальный аппарат, включающий ствол, механизм вращения ствола, коромысло с установленным на его нижнем плече противовесом, отличающийся тем, что противовес установлен подвижно и снабжен фиксатором. Полезная модель относится к сельскому хозяйству, а именно к орошению дождеванием. Известен дождевальный аппарат 1, содержащий ствол, механизм вращения ствола,коромысло с установленным на его нижнем плече противовесом. Недостатком этого аппарата является невозможность регулирования частоты вращения ствола. Задача заявляемой полезной модели - обеспечение регулирования частоты вращения ствола. 24562006.02.28 Указанная цель достигается тем, что в отличие от прототипа дождевальный аппарат снабжен подвижным противовесом с фиксатором. На фигуре изображен дождевальный аппарат. Дождевальный аппарат (фигура) состоит из поворотного ствола 1, коромысла 2, оси 3 коромысла, противовеса 4, фиксатора 5. Предлагаемый аппарат так же, как и прототип, состоит из ствола, механизма вращения ствола, коромысла с установленным на его нижнем плече противовесом, но отличается тем, что противовес установлен подвижно и снабжен фиксатором. Дождевальный аппарат работает следующим образом. Коромысло 2 под действием струи воды совершает качания вокруг своей оси 3. Возврат коромысла в исходное положение осуществляется под действием противовеса 4. Качания коромысла посредством механизма привода передаются поворотному стволу 1. Перемещение противовеса 4 по коромыслу 2 изменяет частоту колебаний последнего, тем самым частоту вращения ствола 1. Противовес 4 фиксируется фиксатором 5. Снабжение дождевального аппарата подвижным противовесом с фиксатором позволяет регулировать частоту вращения ствола. Преимущество предлагаемой полезной модели состоит в обеспечении регулирования частоты вращения ствола. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
МПК / Метки
МПК: A01G 25/00
Метки: дождевальный, аппарат
