Дождевальный аппарат

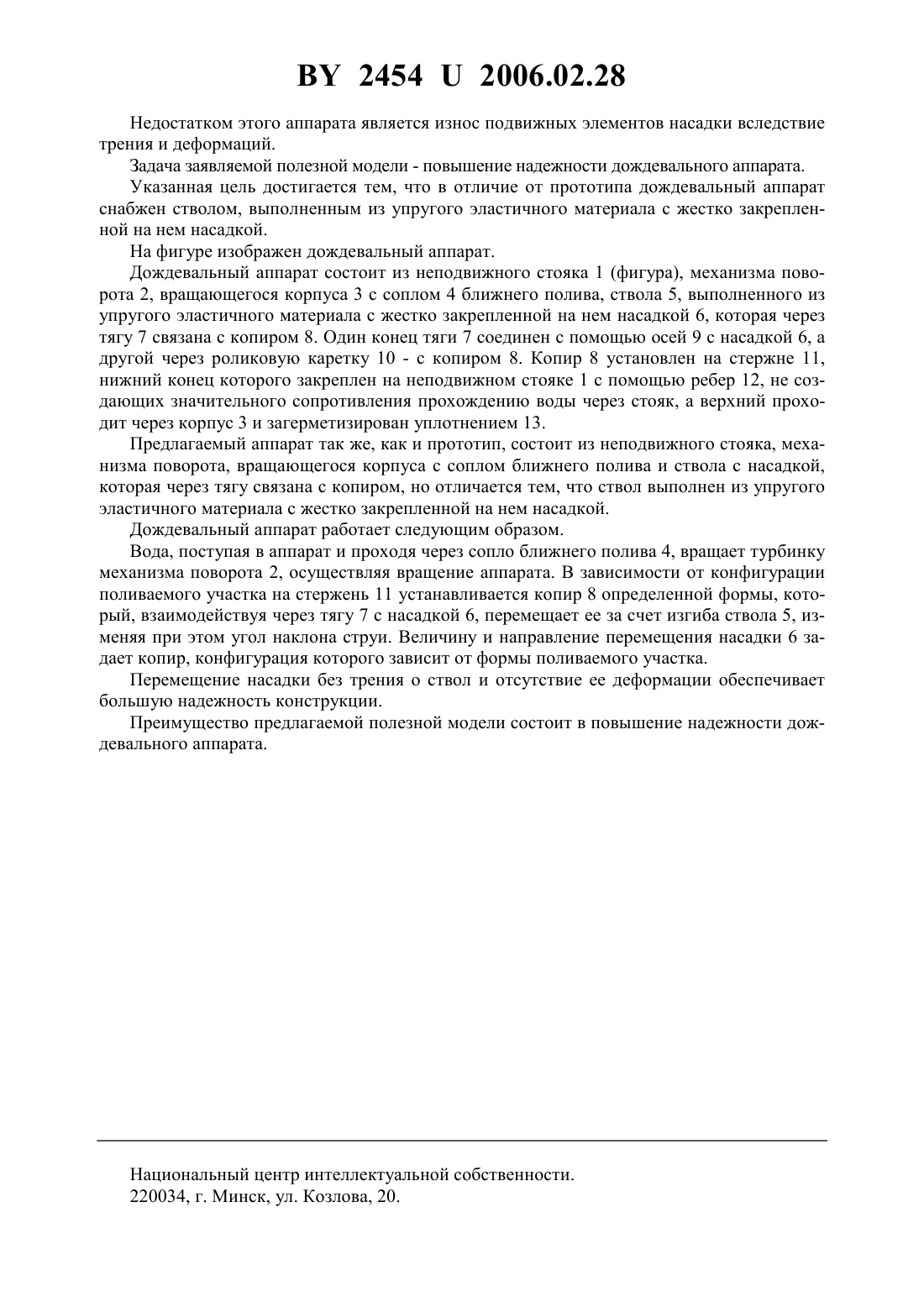

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Дождевальный аппарат, включающий неподвижный стояк, механизм поворота, вращающийся корпус с соплом ближнего полива и ствол с насадкой, которая через тягу связана с копиром, отличающийся тем, что ствол выполнен из упругого эластичного материала с жестко закрепленной на нем насадкой. Полезная модель относится к сельскому хозяйству, а именно к орошению дождеванием. Известен дождевальный аппарат 1, который состоит из неподвижного стояка, механизма поворота, вращающегося ствола с соплом ближнего полива и подвижной эластичной насадкой, которая через тягу связана с копиром. Один конец тяги соединен с помощью осей с подвижной насадкой, а другой через роликовую каретку с копиром. 24542006.02.28 Недостатком этого аппарата является износ подвижных элементов насадки вследствие трения и деформаций. Задача заявляемой полезной модели - повышение надежности дождевального аппарата. Указанная цель достигается тем, что в отличие от прототипа дождевальный аппарат снабжен стволом, выполненным из упругого эластичного материала с жестко закрепленной на нем насадкой. На фигуре изображен дождевальный аппарат. Дождевальный аппарат состоит из неподвижного стояка 1 (фигура), механизма поворота 2, вращающегося корпуса 3 с соплом 4 ближнего полива, ствола 5, выполненного из упругого эластичного материала с жестко закрепленной на нем насадкой 6, которая через тягу 7 связана с копиром 8. Один конец тяги 7 соединен с помощью осей 9 с насадкой 6, а другой через роликовую каретку 10 - с копиром 8. Копир 8 установлен на стержне 11,нижний конец которого закреплен на неподвижном стояке 1 с помощью ребер 12, не создающих значительного сопротивления прохождению воды через стояк, а верхний проходит через корпус 3 и загерметизирован уплотнением 13. Предлагаемый аппарат так же, как и прототип, состоит из неподвижного стояка, механизма поворота, вращающегося корпуса с соплом ближнего полива и ствола с насадкой,которая через тягу связана с копиром, но отличается тем, что ствол выполнен из упругого эластичного материала с жестко закрепленной на нем насадкой. Дождевальный аппарат работает следующим образом. Вода, поступая в аппарат и проходя через сопло ближнего полива 4, вращает турбинку механизма поворота 2, осуществляя вращение аппарата. В зависимости от конфигурации поливаемого участка на стержень 11 устанавливается копир 8 определенной формы, который, взаимодействуя через тягу 7 с насадкой 6, перемещает ее за счет изгиба ствола 5, изменяя при этом угол наклона струи. Величину и направление перемещения насадки 6 задает копир, конфигурация которого зависит от формы поливаемого участка. Перемещение насадки без трения о ствол и отсутствие ее деформации обеспечивает большую надежность конструкции. Преимущество предлагаемой полезной модели состоит в повышение надежности дождевального аппарата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
