Патенты с меткой «наплавки»

Номер патента: 15167

Опубликовано: 30.12.2011

Авторы: Кудина Анна Вячеславовна, Лисай Николай Константинович, Кураш Вячеслав Владимирович

МПК: B23K 9/04

Метки: композиционный, состав, наплавки, покрытия, электродуговой, износо-коррозионностойкого

Текст:

...карбобориды 8, 236, силициды типа 2, 2747, 52 и др.). Наличие в покрытии боридов, карбоборидов и силицидов обеспечивает получение высокой твердости наплавленного слоя. 2. Включение в состав металлопокрытия медной компоненты позволяет формировать покрытие с низкой коррозионной проницаемостью, а повышенная износостойкость покрытия обеспечивается карбидно-боридными фазами, распределенными в мягкой железомедно-никелевой матрице. Кроме того, медная...

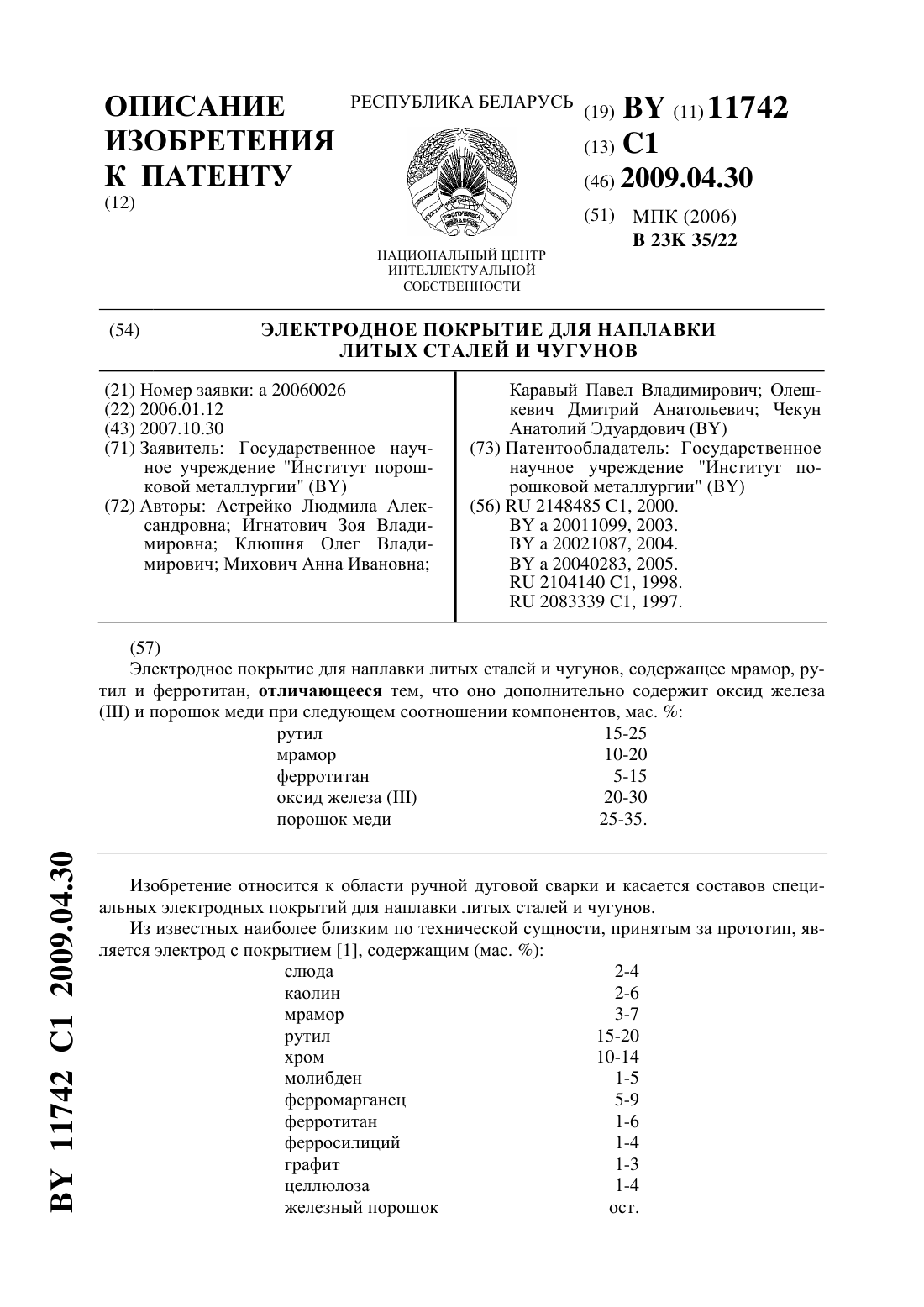

Номер патента: 11742

Опубликовано: 30.04.2009

Авторы: Игнатович Зоя Владимировна, Михович Анна Ивановна, Астрейко Людмила Александровна, Клюшня Олег Владимирович, Каравый Павел Владимирович, Чекун Анатолий Эдуардович, Олешкевич Дмитрий Анатольевич

МПК: B23K 35/22

Метки: покрытие, литых, чугунов, наплавки, сталей, электродное

Текст:

...прочность и твердость чугуна. Сочетание в структуре сплавов упрочненного медистого перлита, включений графита и медистой фазы оказывает существенное влияние на их трибомеханические свойства. Однако не всегда содержание меди в сплавах находится в оптимальном сочетании с концентрацией других легирующих элементов и углерода. Введение в покрытие порошка меди в количестве 25-35 мас.способствует повышению пластичности, уменьшает вероятность...

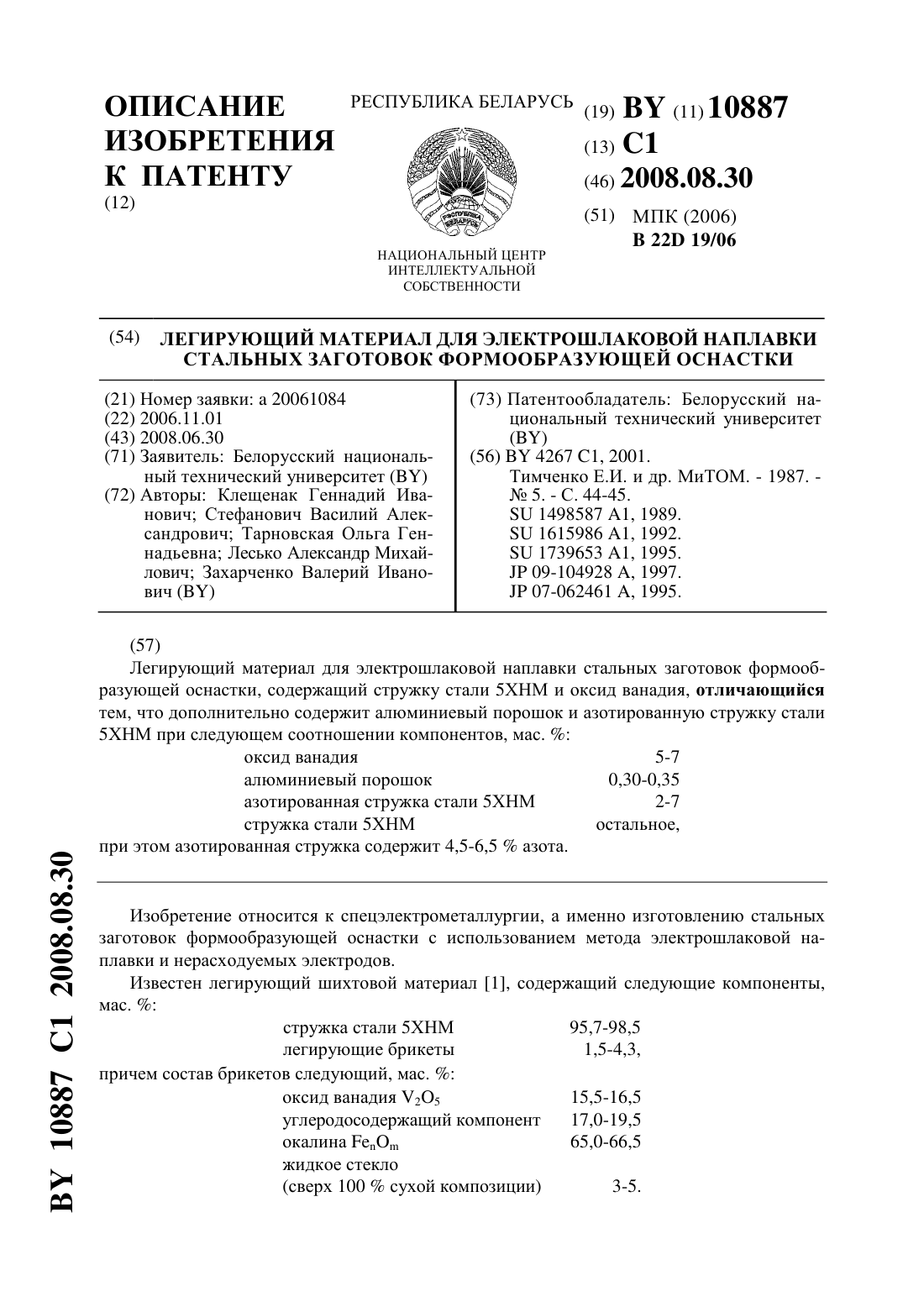

Номер патента: 10887

Опубликовано: 30.08.2008

Авторы: Клещенак Геннадий Иванович, Тарновская Ольга Геннадьевна, Стефанович Василий Александрович, Лесько Александр Михайлович, Захарченко Валерий Иванович

МПК: B22D 19/06

Метки: наплавки, оснастки, электрошлаковой, легирующий, формообразующей, стальных, материал, заготовок

Текст:

...ХНМ) позволяет стабильно вести электрошлаковый процесс на установке, созданной на базе флюсоплавильной печи типа У-560. Плавление легирующего материала осуществляется с использованием рафинирующих флюсов АНФ-6 и АН-295, возможно также использование и других флюсов. Дополнительное введение в сталь 5 ХНМ азота и ванадия позволяет повысить такие показатели механических свойств,как теплостойкость, которая наряду с ударной вязкостью и твердостью...

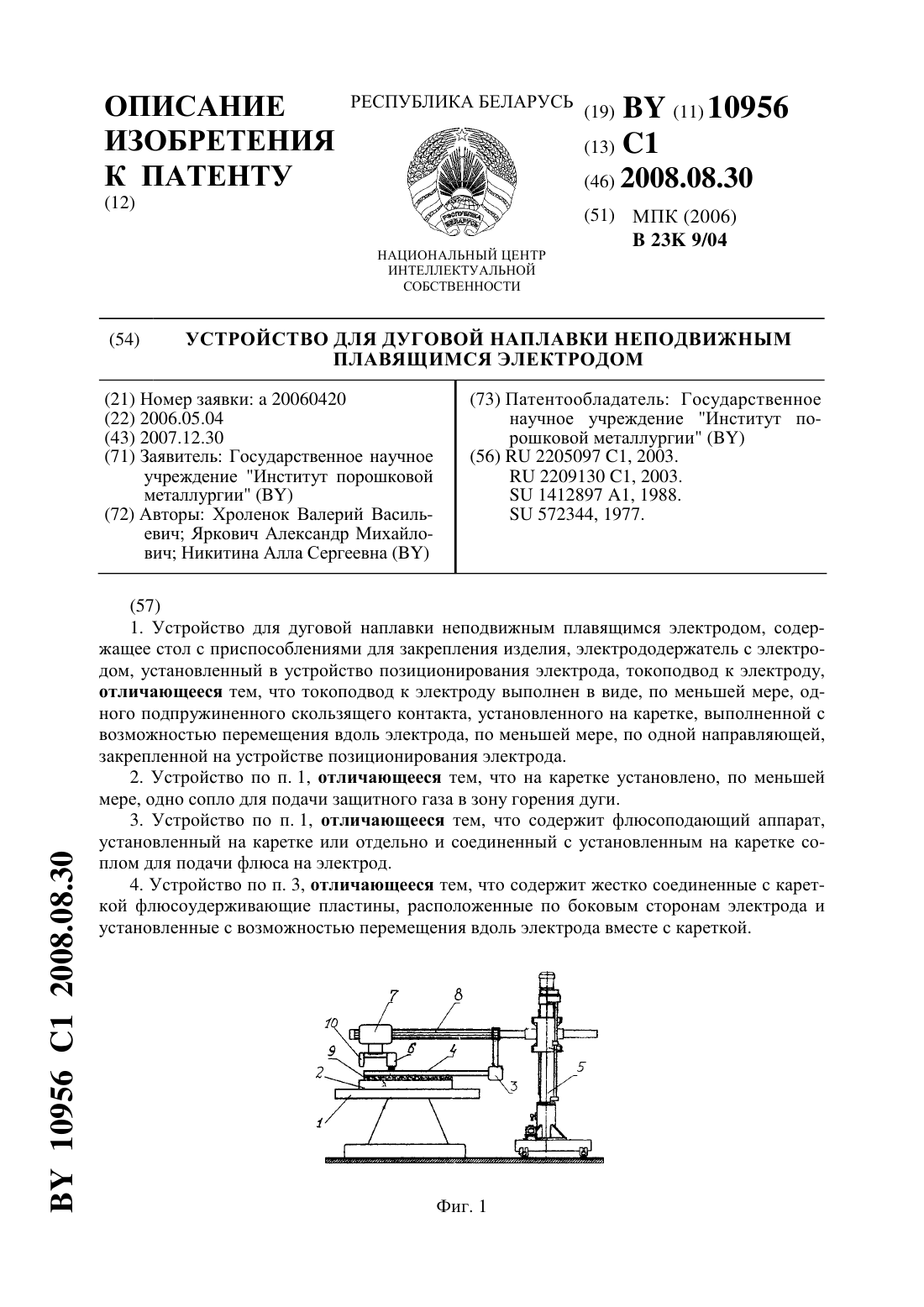

Номер патента: 10956

Опубликовано: 30.08.2008

Авторы: Яркович Александр Михайлович, Хроленок Валерий Васильевич, Никитина Алла Сергеевна

МПК: B23K 9/04

Метки: устройство, электродом, неподвижным, наплавки, дуговой, плавящимся

Текст:

...3 с электродом 4, установленный на устройстве позиционирования 5 электрода 4 относительно наплавляемой поверхности изделия 2, токоподвод 6 к электроду 4, который выполнен в виде, по меньшей мере, одного подпружиненного скользящего контакта и крепится на каретке 7, имеющей возможность перемещения вдоль электрода,по меньшей мере, по одной направляющей 8, установленной на устройстве позиционирования 5. На наплавляемой поверхности размещают...

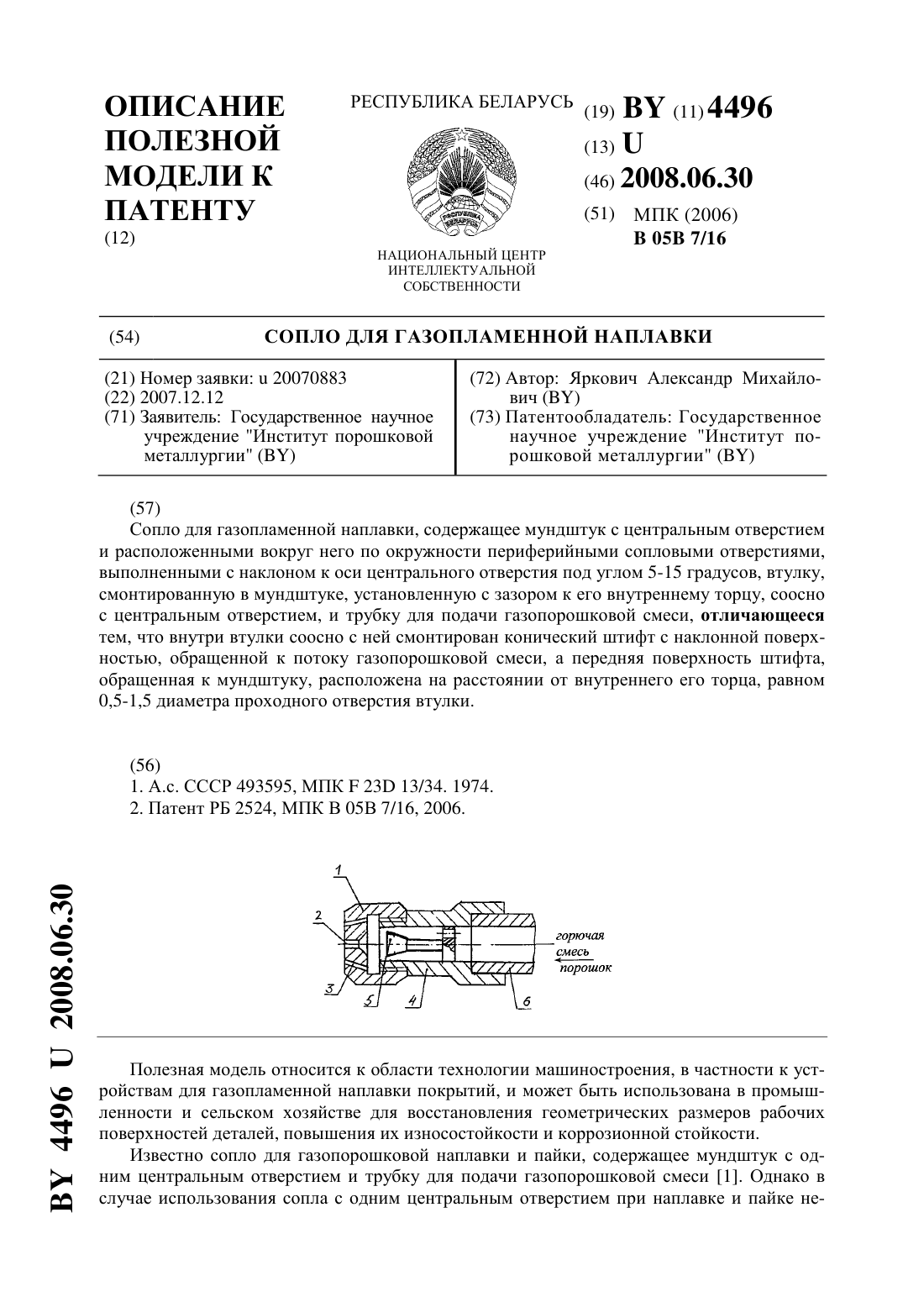

Номер патента: U 4496

Опубликовано: 30.06.2008

Автор: Яркович Александр Михайлович

МПК: B05B 7/16

Метки: газопламенной, наплавки, сопло

Текст:

...к оси центрального сопла под углом 5-15 градусов, втулку, смонтированную в мундштуке с зазором к его внутреннему торцу, соосно с центральным отверстием, трубку для подачи газопорошковой смеси, внутри втулки соосно с ней смонтирован конический штифт с наклонной поверхностью, обращенной к потоку газопорошковой смеси, а передняя поверхность штифта, обращенная к мундштуку, расположена на расстоянии от внутреннего его торца, равном 0,5-1,5...

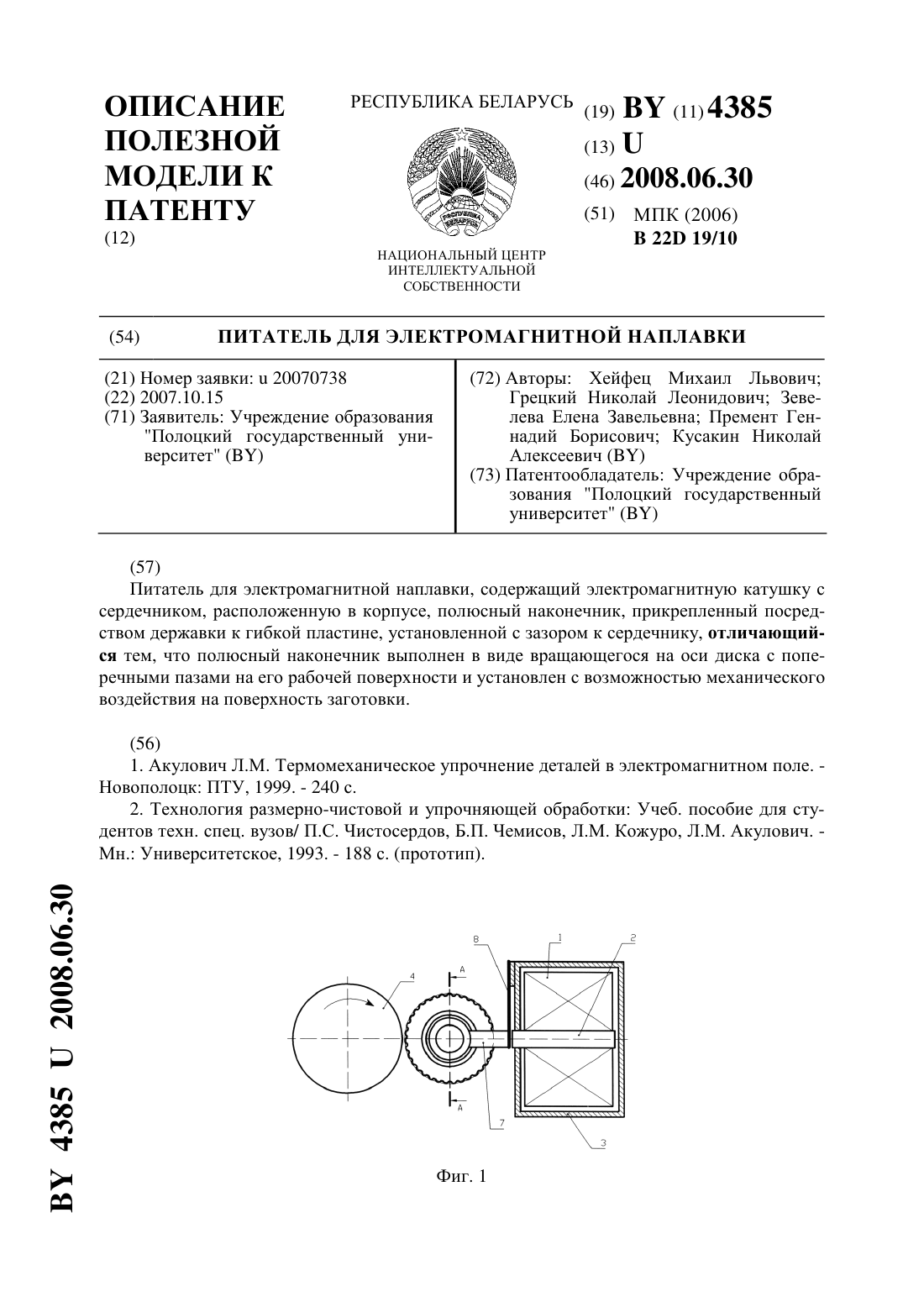

Номер патента: U 4385

Опубликовано: 30.06.2008

Авторы: Зевелева Елена Завельевна, Премент Геннадий Борисович, Кусакин Николай Алексеевич, Хейфец Михаил Львович, Грецкий Николай Леонидович

МПК: B22D 19/10

Метки: питатель, наплавки, электромагнитной

Текст:

...в рабочей зоне из-за низкой концентрации магнитного потока в рабочем зазоре и неполной его очистки от продуктов эрозии в твердой фазе предшествующих разрядов. Задачей предлагаемого способа является увеличение толщины наносимого покрытия. Решение данной задачи достигается тем, что питатель для электромагнитной наплавки содержит электромагнитную катушку с сердечником, расположенную в корпусе. Полюсный наконечник прикреплен посредством...

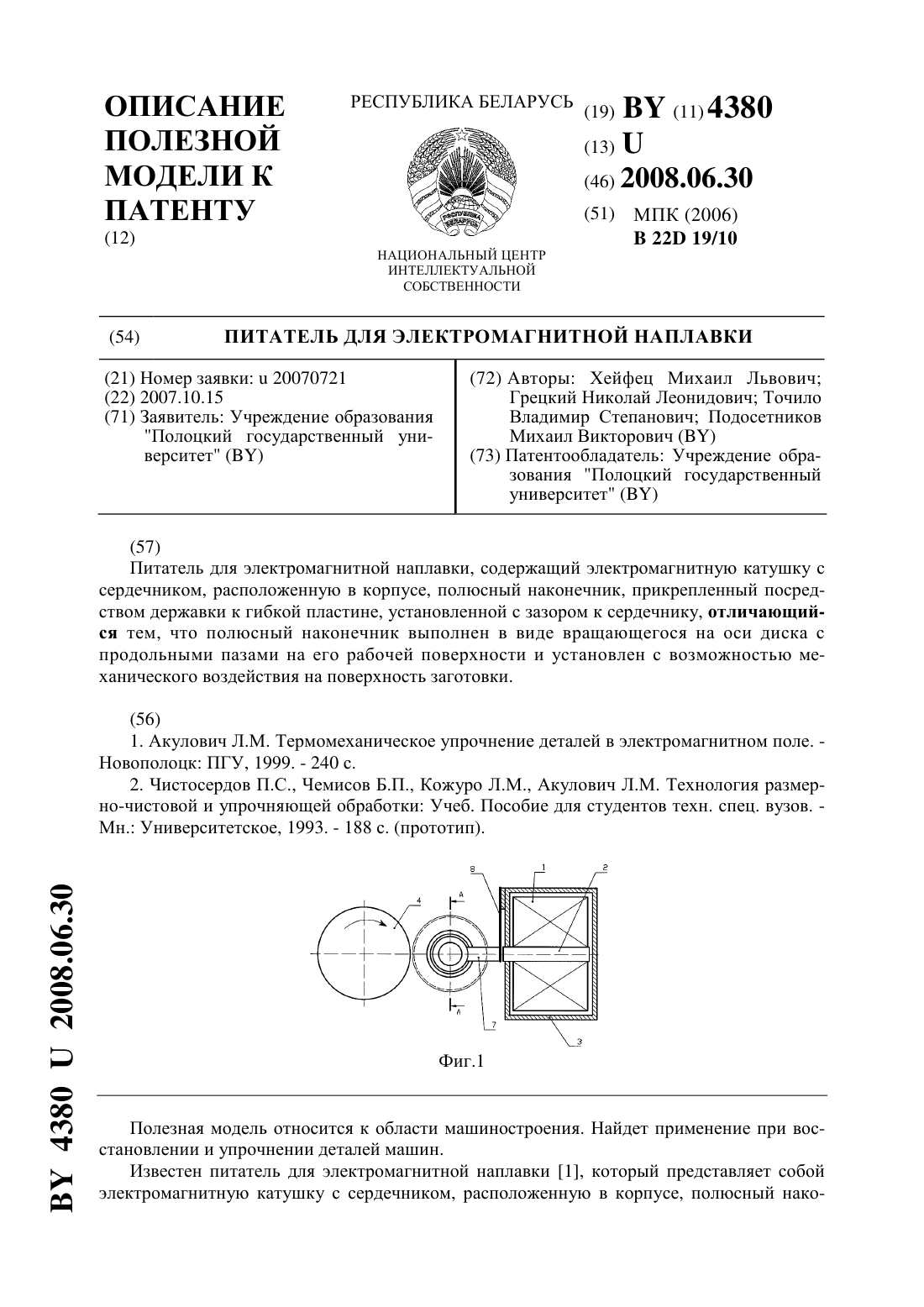

Номер патента: U 4380

Опубликовано: 30.06.2008

Авторы: Подосетников Михаил Викторович, Точило Владимир Степанович, Грецкий Николай Леонидович, Хейфец Михаил Львович

МПК: B22D 19/10

Метки: электромагнитной, наплавки, питатель

Текст:

...тока, вызывающая их разогрев и незначительное оплавление, но не способная их расплавить и перенести капли расплава на поверхность заготовки, что способствует перерасходу применяемого ферропорошка и электрической энергии. Задачами предлагаемого способа являются снижение расхода ферропорошка и электрической энергии. Решение данных задач достигается тем, что питатель для электромагнитной наплавки содержит электромагнитную катушку с сердечником,...

Номер патента: U 4288

Опубликовано: 30.04.2008

Авторы: Молчанов Сергей Валерьевич, Долгих Алексей Михайлович, Завистовский Сергей Эдуардович, Кириенко Александр Сергеевич

МПК: B23K 9/04

Метки: наплавки, устройство, электродуговой

Текст:

...и громоздка из-за использования массивной станины. Также не предусмотрена возможность автоматизации наплавки. Задачей полезной модели является расширение эксплуатационных возможностей за счет расширения диапазона обрабатываемых деталей, упрощение конструкции и повышение производительности процесса наплавки. Решение данной задачи достигается тем, что устройство для электродуговой наплавки содержит тележку с приводом, на которой установлены...

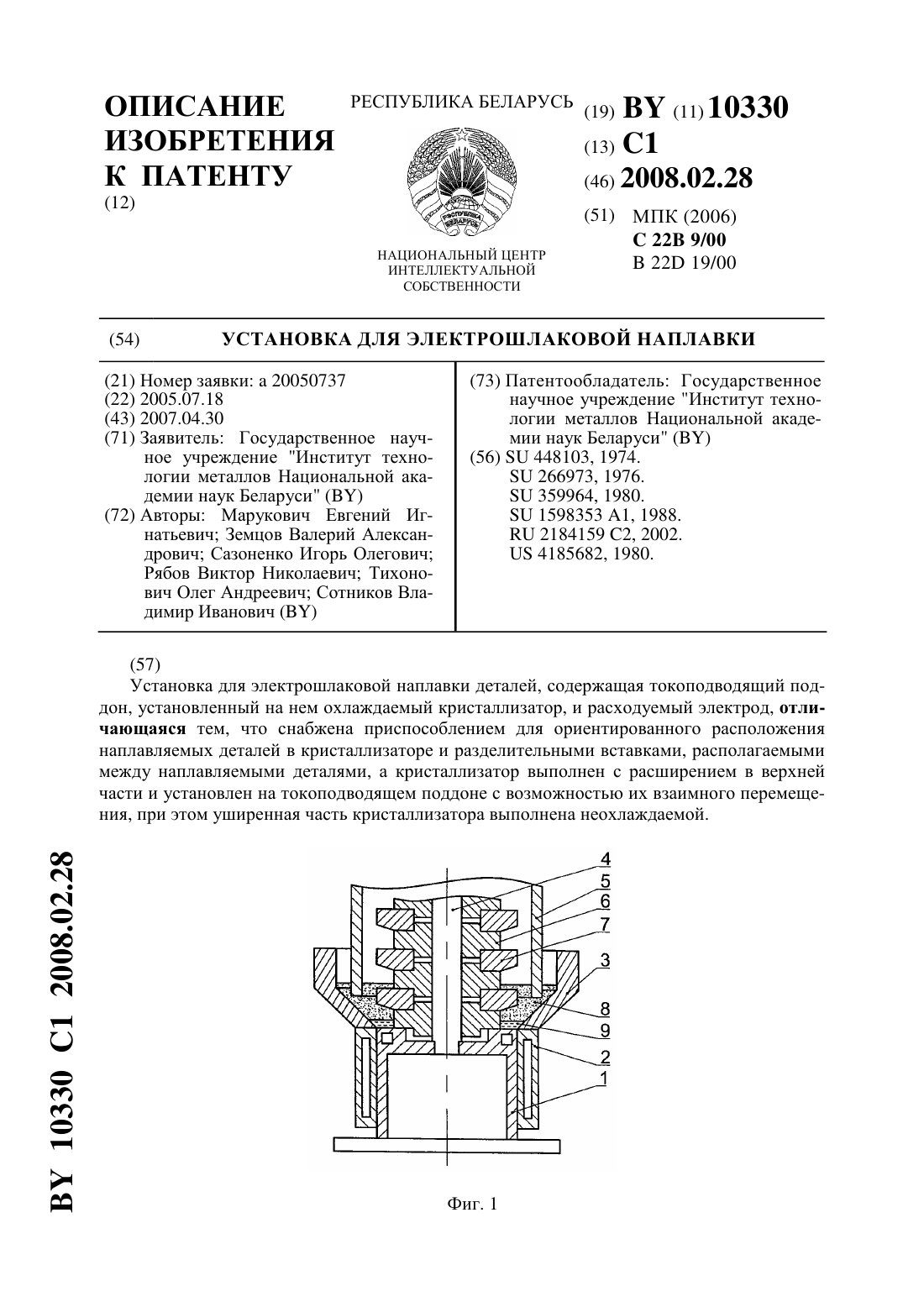

Номер патента: 10330

Опубликовано: 28.02.2008

Авторы: Сазоненко Игорь Олегович, Земцов Валерий Александрович, Марукович Евгений Игнатьевич, Сотников Владимир Иванович, Тихонович Олег Андреевич, Рябов Виктор Николаевич

МПК: C22B 9/00, B22D 19/00

Метки: установка, наплавки, электрошлаковой

Текст:

...с расширением в верхней части и установлен на токопроводящем поддоне с возможностью их взаимного перемещения. Использование изобретения позволит осуществить изготовление сразу нескольких заготовок за одну операцию, кроме того, при этом используется одна порция флюса для наведения шлаковой ванны и снижается расход электроэнергии, так как нет необходимости оплавлять расходуемый электрод для каждой отливки отдельно. Все это снижает...

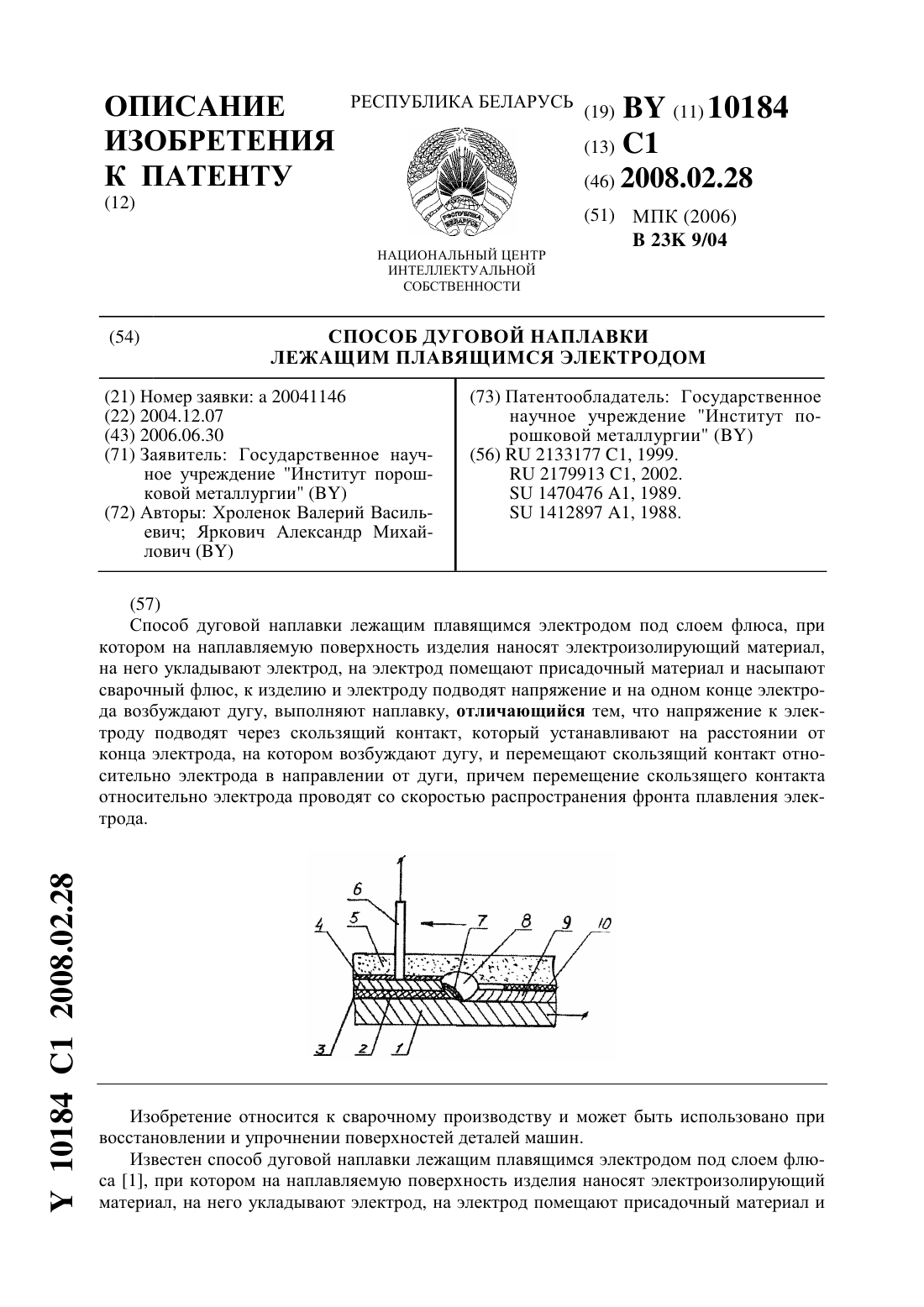

Номер патента: 10184

Опубликовано: 28.02.2008

Авторы: Яркович Александр Михайлович, Хроленок Валерий Васильевич

МПК: B23K 9/04

Метки: способ, лежащим, электродом, наплавки, плавящимся, дуговой

Текст:

...способе дуговой наплавки лежащим плавящимся электродом под слоем флюса, при котором на наплавляемую поверхность изделия наносят электроизолирующий материал, на него укладывают электрод, на электрод помещают присадочный материал и насыпают сварочный флюс, к изделию и электроду подводят напряжение и на одном конце электрода возбуждают дугу, выполняют наплавку,напряжение к электроду подводят через скользящий контакт, который устанавливают на...

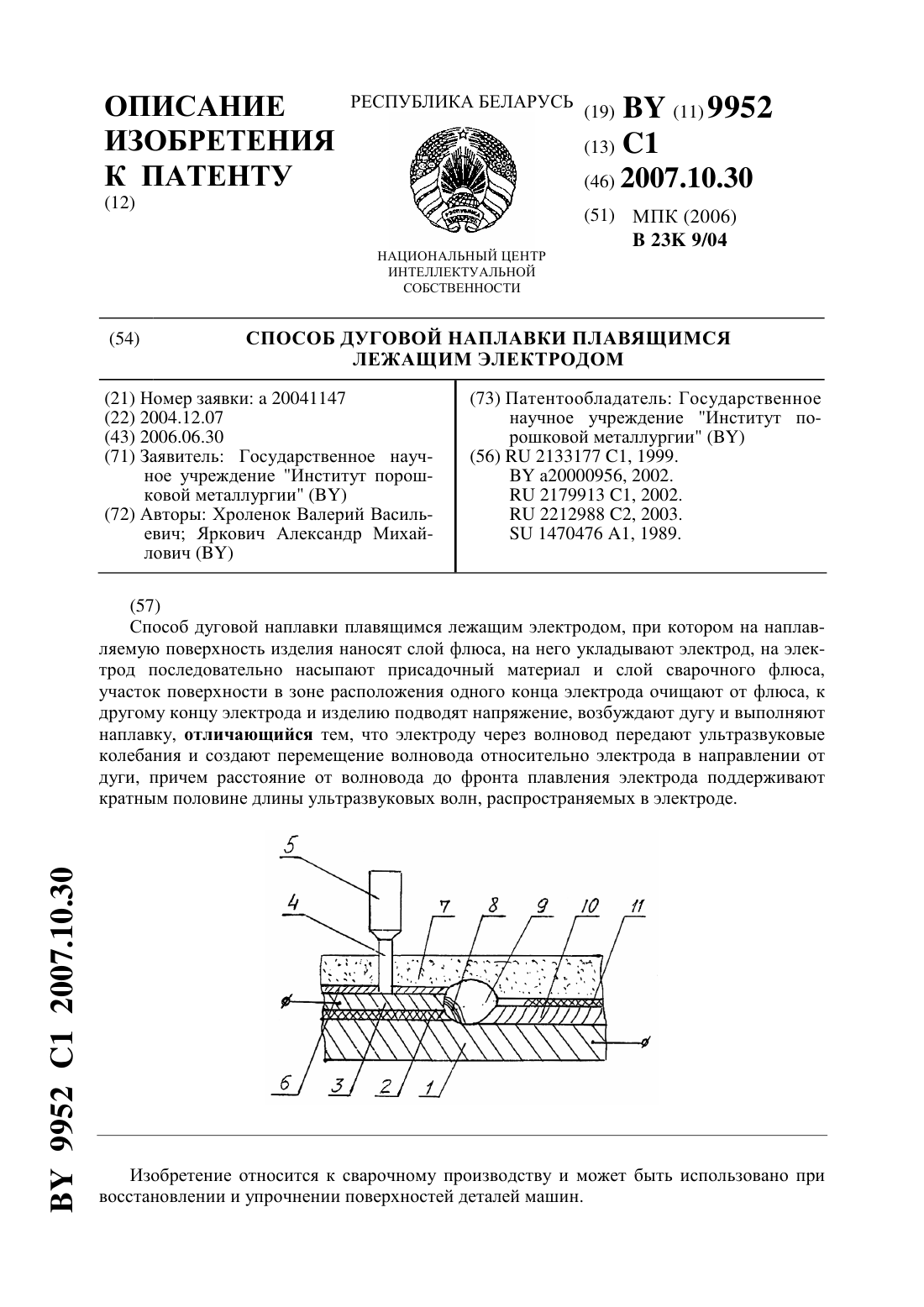

Номер патента: 9952

Опубликовано: 30.10.2007

Авторы: Яркович Александр Михайлович, Хроленок Валерий Васильевич

МПК: B23K 9/04

Метки: наплавки, электродом, способ, плавящимся, дуговой, лежащим

Текст:

...при котором на наплавляемую поверхность изделия наносят слой флюса, на него укладывают электрод, на электрод последовательно насыпают присадочный материал и слой сварочного флюса, участок поверхности в зоне расположения одного конца электрода очищают от флюса, к другому концу электрода и изделию подводят напряжение, возбуждают дугу и выполняют наплавку, электроду через волновод передают ультразвуковые колебания и создают перемещение...

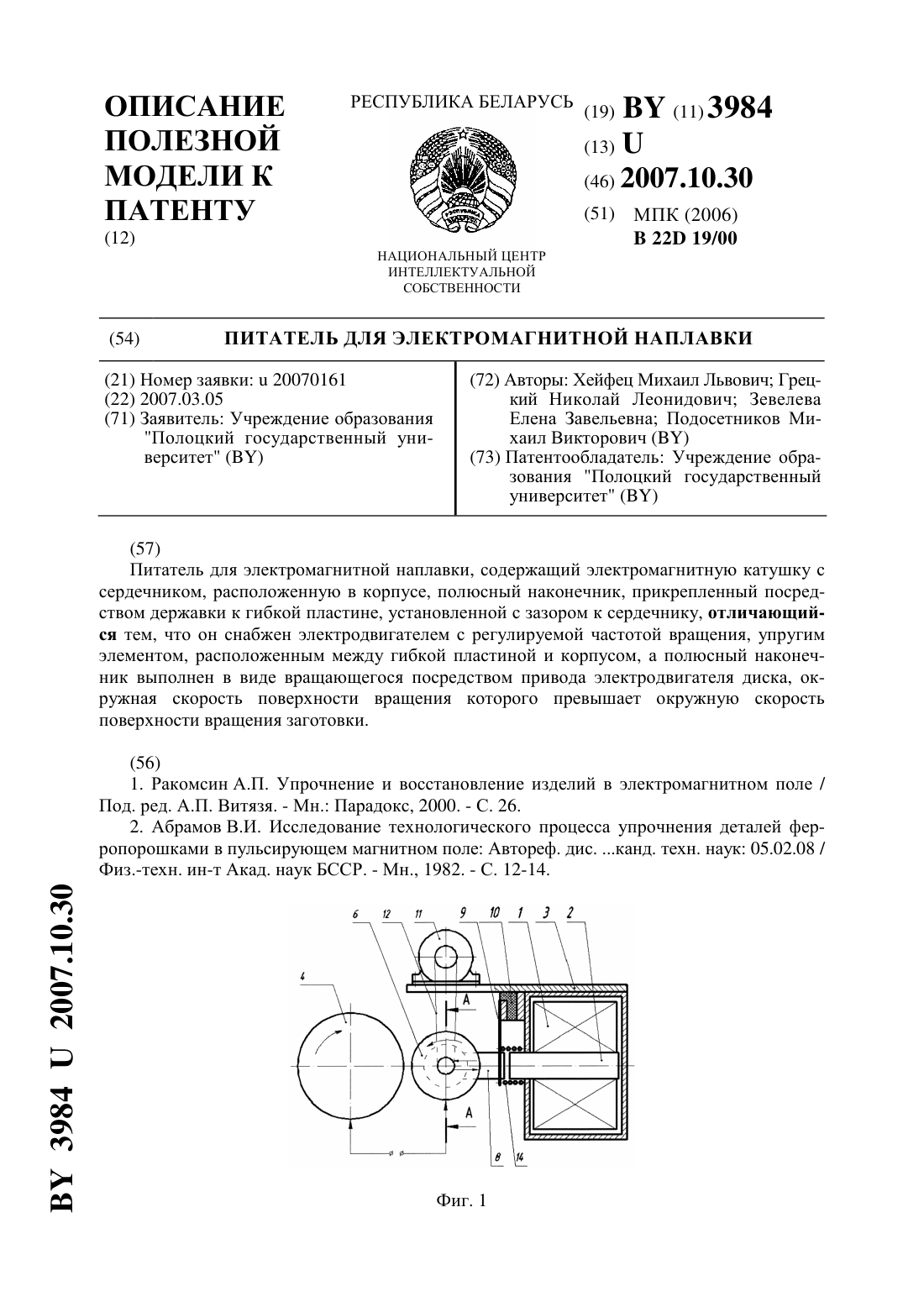

Номер патента: U 3984

Опубликовано: 30.10.2007

Авторы: Хейфец Михаил Львович, Зевелева Елена Завельевна, Подосетников Михаил Викторович, Грецкий Николай Леонидович

МПК: B22D 19/00

Метки: питатель, электромагнитной, наплавки

Текст:

...является повышение качества наносимого покрытия за счет увеличения его сплошности и снижения пористости. Решение данной задачи достигается тем, питатель для электромагнитной наплавки,содержит электромагнитную катушку с сердечником, расположенную в корпусе. Полюсный наконечник прикреплен посредством державки к гибкой пластине, установленной с зазором к сердечнику. Причем питатель снабжен электродвигателем с регулируемой частотой...

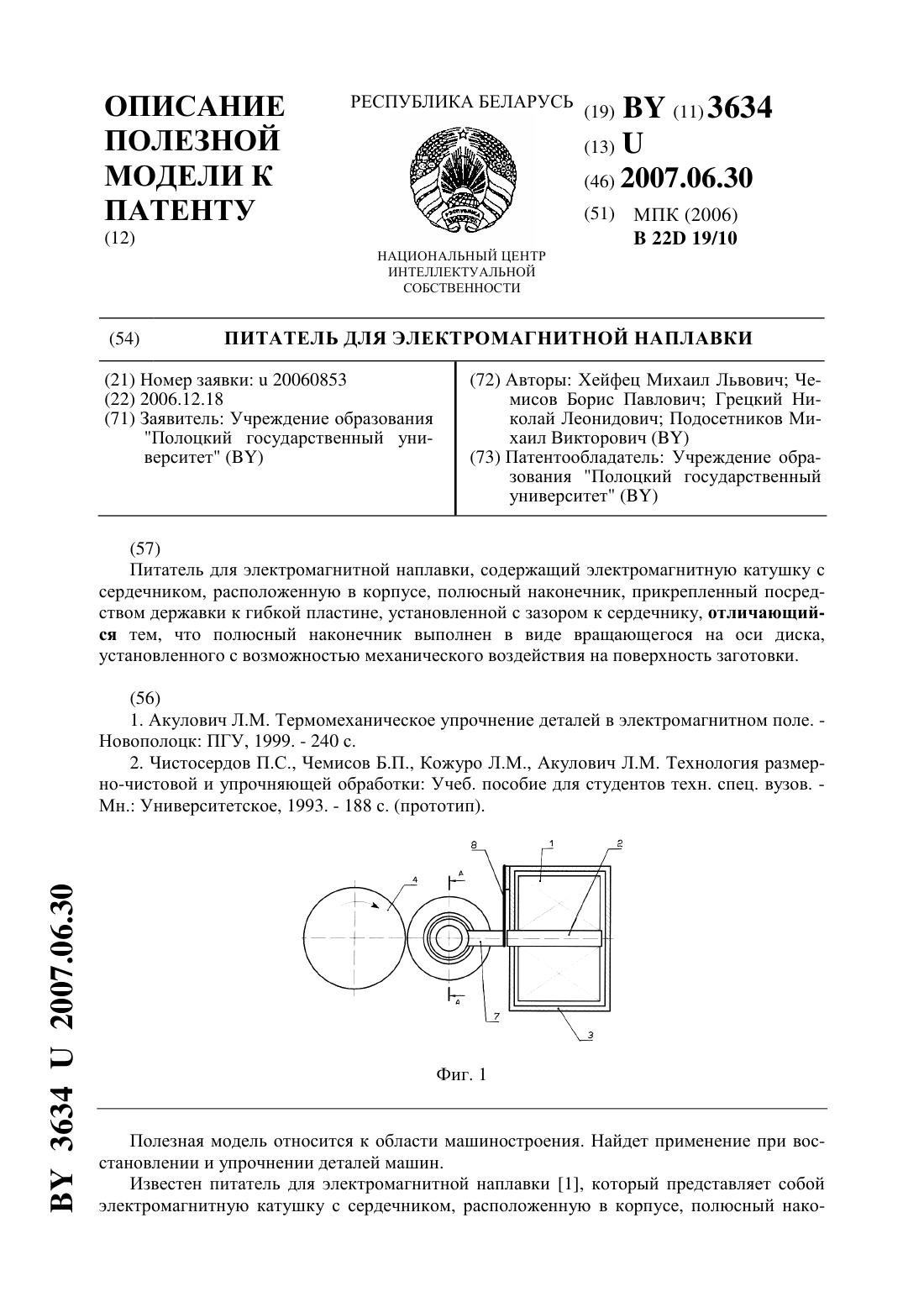

Номер патента: U 3634

Опубликовано: 30.06.2007

Авторы: Грецкий Николай Леонидович, Подосетников Михаил Викторович, Чемисов Борис Павлович, Хейфец Михаил Львович

МПК: B22D 19/10

Метки: электромагнитной, наплавки, питатель

Текст:

...в твердой фазе. В результате снижается стабильное образование токопроводящих цепочек и равномерный перенос расплава порошка на поверхность заготовки, что увеличивает пористость нанесенного покрытия. Задачей предлагаемого устройства является повышение равномерности и снижение пористости наносимого покрытия. Решение данной задачи достигается тем, что питатель для электромагнитной наплавки содержит электромагнитную катушку с сердечником,...

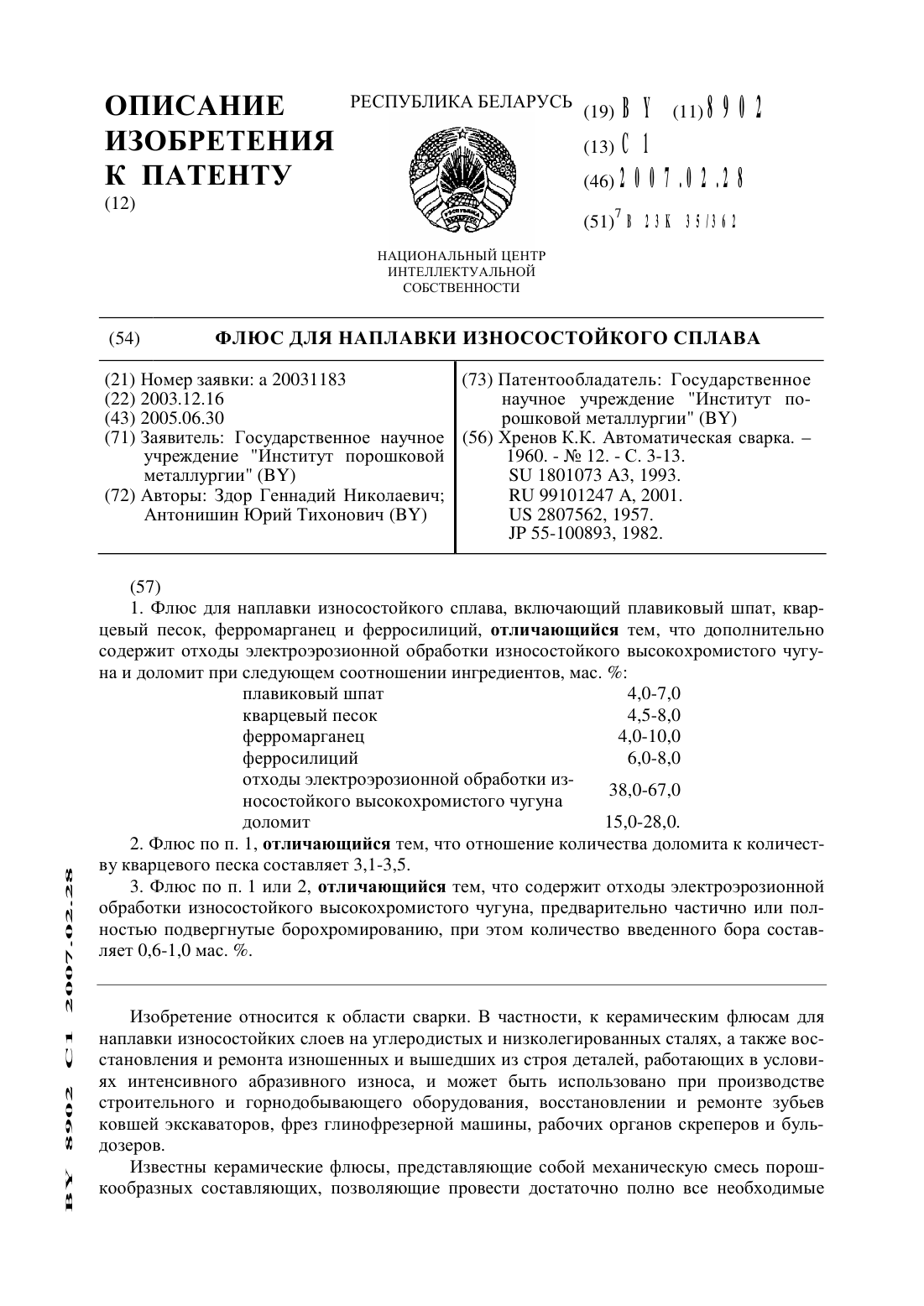

Номер патента: 8902

Опубликовано: 28.02.2007

Авторы: Здор Геннадий Николаевич, Антонишин Юрий Тихонович

МПК: B23K 35/362

Метки: флюс, наплавки, сплава, износостойкого

Текст:

...раскаленным флюсом.Введение в керамический флюс плавикового шпата в количестве менее 4 не обеспечивает достаточно полного связывания водорода в НР в атмосфере дуги, в результате чего происходит растворение водорода в металле сварочной ванны и возрастает возможность появления пор в металле шва. Верхний предел содержания плавикового шпата во флюсе(7 мас. ) обусловлен гигиеническими соображениями и снижением устойчивости горения сварочной...

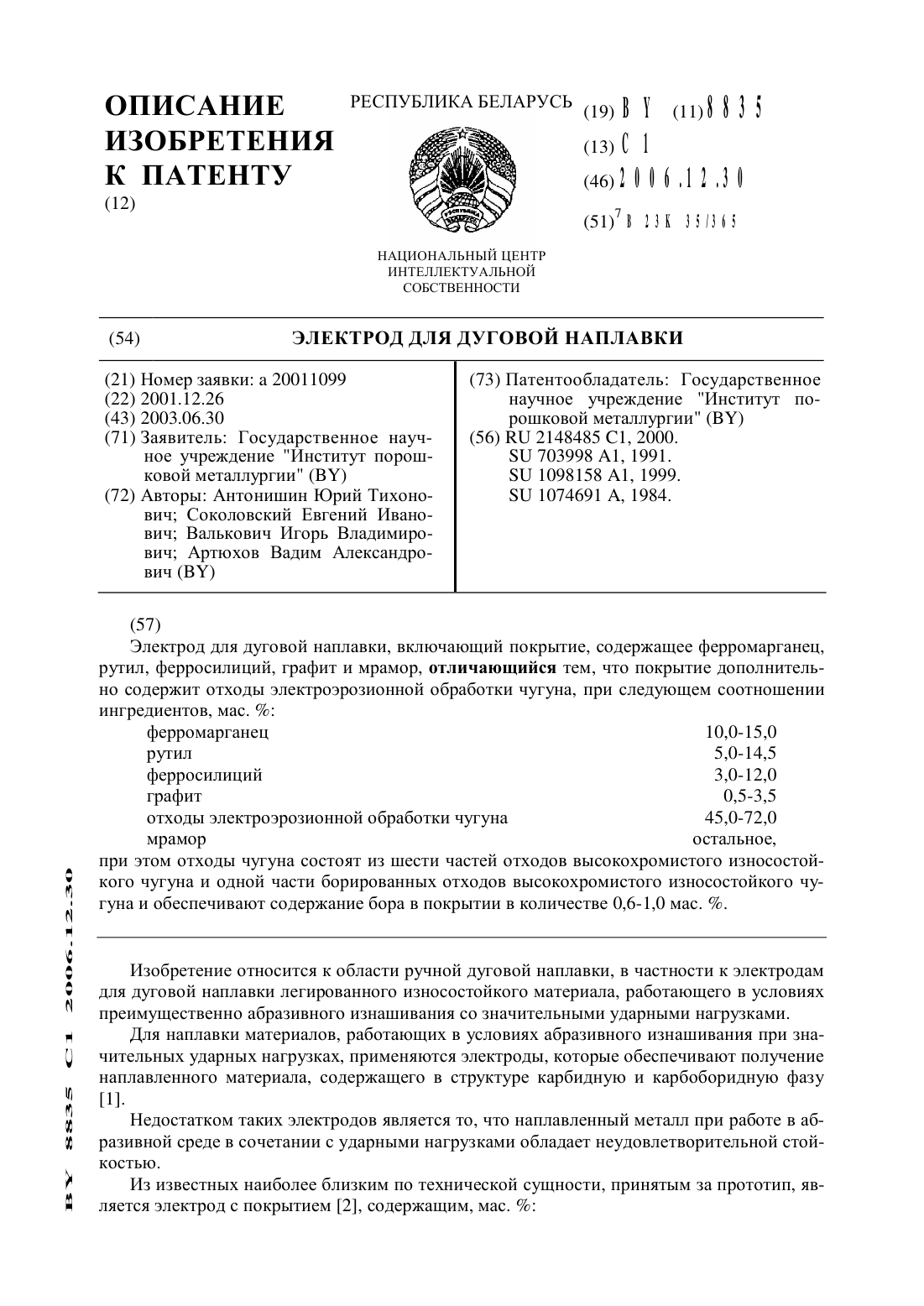

Номер патента: 8835

Опубликовано: 30.12.2006

Авторы: Валькович Игорь Владимирович, Соколовский Евгений Иванович, Антонишин Юрий Тихонович, Артюхов Вадим Александрович

МПК: B23K 35/365

Метки: электрод, дуговой, наплавки

Текст:

...наплавленного слоя металла, имеющегося в отходах чугуна углерода недостаточно. Введение графита менее 0,5 мас. не позволяет получить нужную структуру наплавленного материала.Введение графита в количестве, превышающем 3,5 мас. , в количестве, меньшем приводит к чрезмерному увеличению количества карбидов в наплавленном металле, что меняет механизм изнашивания материала карбиды начинают выкрашиваться, что приводит к уменьшению...

Номер патента: 8636

Опубликовано: 30.12.2006

Авторы: Жабуренок Сергей Николаевич, Авсиевич Андрей Михайлович, Пантелеенко Федор Иванович, Константинов Валерий Михайлович

МПК: B23K 35/30, C23C 8/72

Метки: порошок, почвообрабатывающих, наплавки, орудий, органов, рабочих

Текст:

...герметично закрытом и помешенном в рабочее пространство печи СНОЛ 1,6.2,5.1/11-И 2, предварительно разогретой до температуры 9200 С. Контейнер устанавливали с возможностью врашения вокруг продольной оси и соединяли с врашателем модели 110/10, выходной вал которого врашается со скоростью 35 об./мин. Смешивание проводили в течение 1,5 ч. Затем после остывания смесь просеивали, выделяя фракцию 63315 мкм.Для нанесения покрытия в качестве...

Номер патента: 8327

Опубликовано: 30.08.2006

Авторы: Чивель Владимир Юрьевич, Чивель Юрий Александрович

МПК: B23K 26/00

Метки: лазерной, наплавки, устройство, легирования

Текст:

...Кроме того, при малых диаметрах центрального максимума бесселева пучка трудно обеспечить полное поглощение излучения в струе порошка, и также имеет место снижение КПД процесса. Задачей данного изобретения является создание устройства лазерной наплавки и легирования, которое обеспечивало бы уменьшение длины области фокусировки бесселева пучка и увеличение поглощения лазерного излучения в струе порошка, что обеспечивало бы повышение КПД...

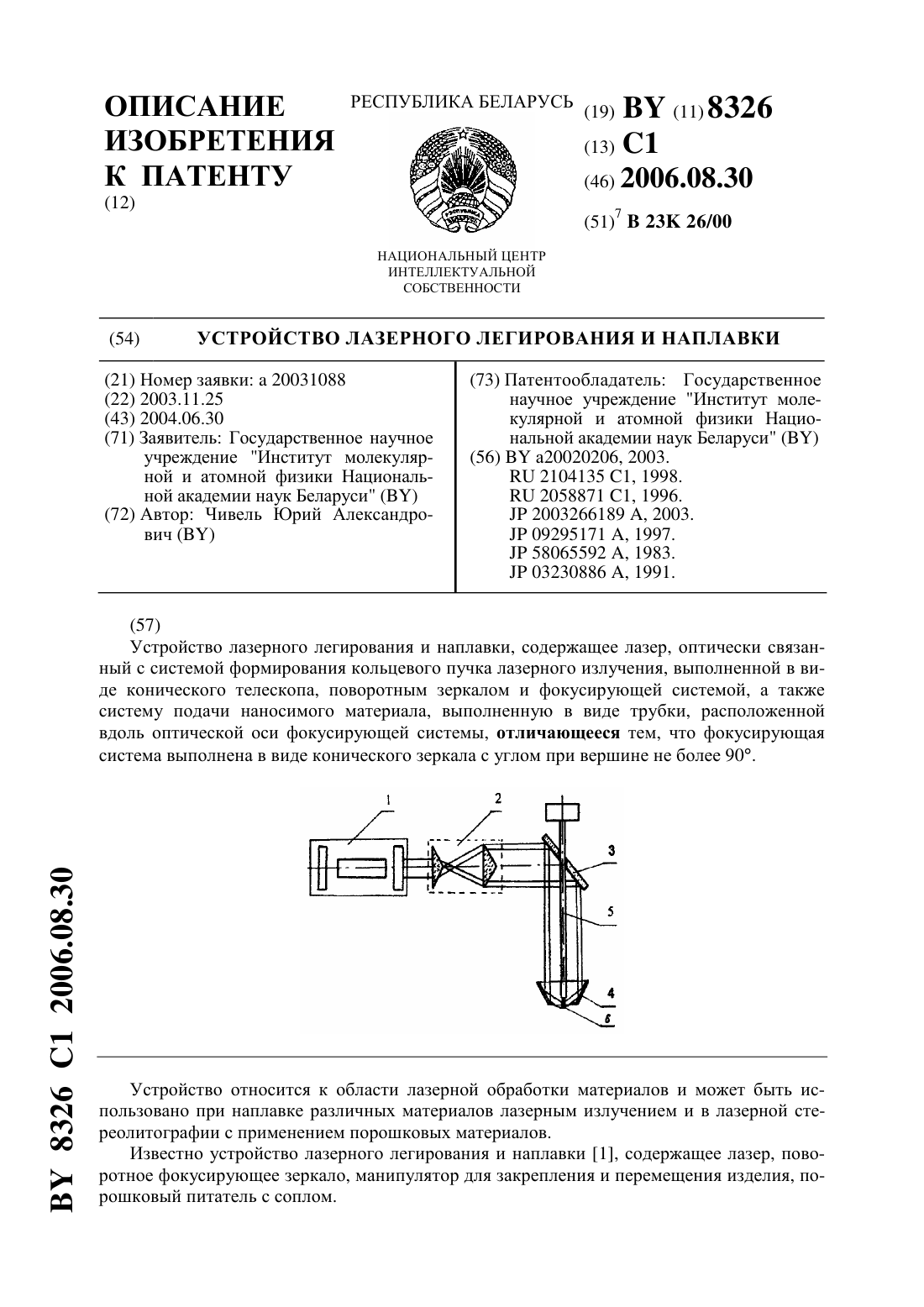

Номер патента: 8326

Опубликовано: 30.08.2006

Автор: Чивель Юрий Александрович

МПК: B23K 26/00

Метки: лазерного, устройство, наплавки, легирования

Текст:

...что обуславливает большую длину области фокусировки бесселева пучка и,как следствие, снижение интенсивности излучения в области порошковой струи и снижение КПД процесса и точности изготовления изделия. Задачей данного изобретения является создание устройства лазерного легирования и наплавки, которое обеспечивало бы уменьшение длины области фокусировки бесселева пучка и обеспечивало бы повышение интенсивности излучения в области струи,...

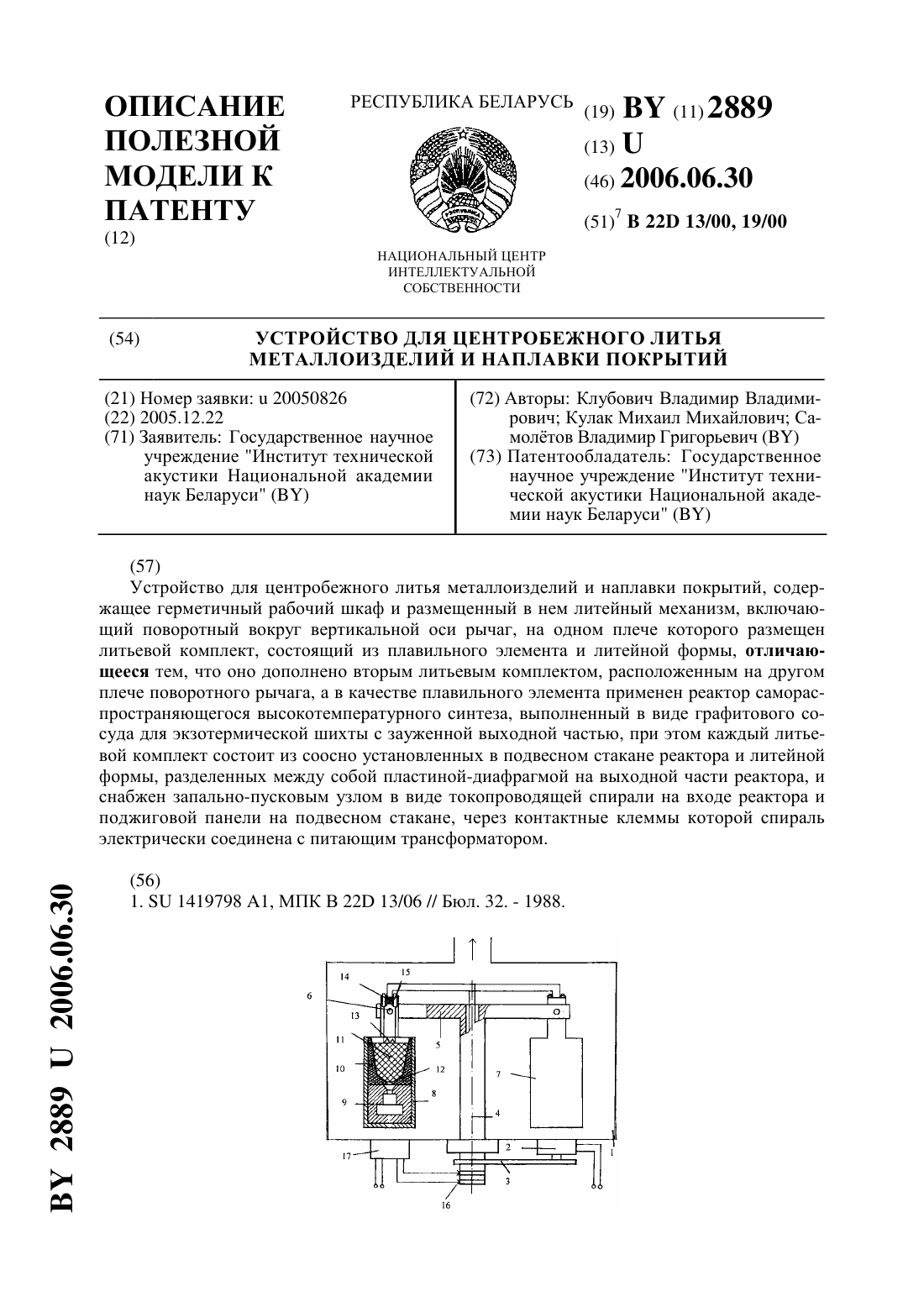

Номер патента: U 2889

Опубликовано: 30.06.2006

Авторы: Клубович Владимир Владимирович, Кулак Михаил Михайлович, Самолётов Владимир Григорьевич

МПК: B22D 19/00, B22D 13/00

Метки: центробежного, устройство, покрытий, металлоизделий, литья, наплавки

Текст:

...на входной части реактора и расположенной на подвесном стакане поджиговой панели, через контактные клеммы которой спираль электрически соединена с трансформатором. Сопоставительный анализ показывает, что предлагаемое устройство отличается от прототипа использованием дополнительного литьевого комплекта, применением в качестве плавильного элемента СВС-реактора, позволяющего получать литьевой сплав из экзотермической шихты, а также наличием...

Номер патента: 7825

Опубликовано: 28.02.2006

Авторы: Тризна Владимир Владимирович, Мрочек Жорж Адамович, Ильющенко Александр Федорович, Кожуро Лев Михайлович, Витязь Петр Александрович, Миранович Алексей Валерьевич

МПК: B23K 35/30, C22C 38/12

Метки: электромагнитной, наплавки, состав

Текст:

...и способствуют стабильному горению дуги. Жидкое стекло (ГОСТ 13078-81) является источником легирующего компонента кремния, который образуется при разложении соединения и, взаимодействуя с металлом порошка, образует силициды, повышающие жаростойкость и кислотостойкость покрытия. Кроме этого жидкое стекло обладает шлакообразующими свойствами. Составы изготовлены следующим образом. Круглодонную посуду наполняют эпоксидной смолой (в мас. дол.),...

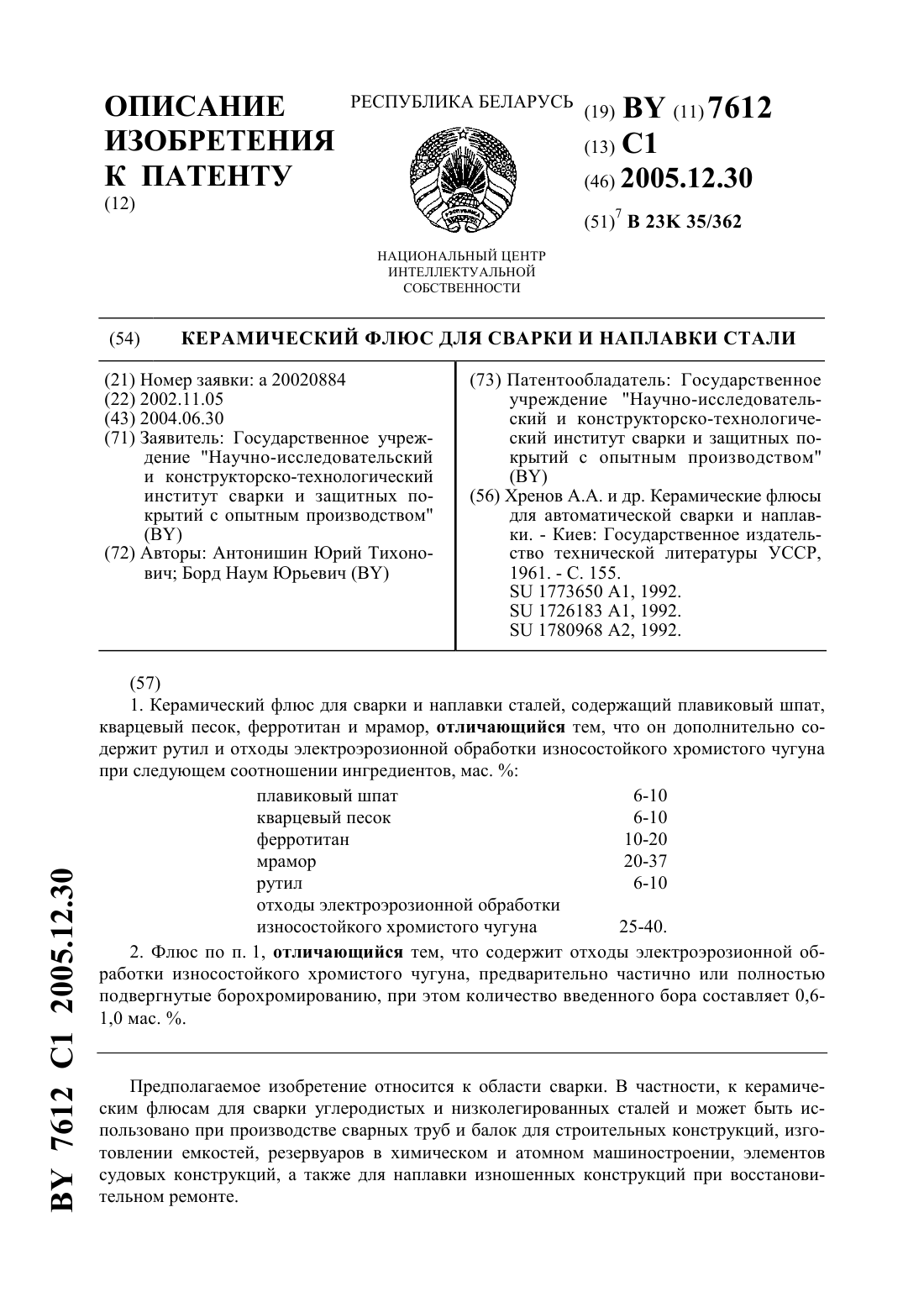

Номер патента: 7612

Опубликовано: 30.12.2005

Авторы: Борд Наум Юрьевич, Антонишин Юрий Тихонович

МПК: B23K 35/362

Метки: флюс, сварки, керамический, наплавки, стали

Текст:

...препятствуя растворению водорода в жидком металле. Установлено, что при концентрации кремния в сварочной ванне ниже 0,2 возможно образование пор в швах. Оптимальное содержание кварцевого песка во флюсе 6-10 . При содержании кварцевого песка менее 6 мас.не происходит энергичного успокаивания сварочной ванны, из-за чего возможно появление пор в швах. При содержании кварцевого песка свыше 10 мас.происходит легирование металла шва кремнием, что...

Номер патента: 7022

Опубликовано: 30.06.2005

Авторы: Киселев Михаил Григорьевич, Кураш Вячеслав Владимирович, Хроленок Валерий Васильевич, Минченя Владимир Тимофеевич, Шелег Валерий Константинович

МПК: B23K 9/04

Метки: применением, среде, наплавки, металла, электродуговой, защитных, способ, газов, ультразвука

Текст:

...- улучшение процесса наплавки за счет упорядоченного каплепереноса расплавленного металла и увеличения центров кристаллизации наплавленного металла. Технический результат выражается в применении ультразвуковой энергии в технологическом процессе электродуговой наплавки от плавления электродного металла до кристаллообразования в наплавленном слое металла.Технический результат достигается тем. что в способе электродуговой наплавки...

Номер патента: 6931

Опубликовано: 30.03.2005

Автор: Чивель Юрий Александрович

МПК: B23K 26/00

Метки: наплавки, осуществления, устройство, легирования, лазерного, способ

Текст:

...участок поверхности.Благодаря боковому подводу лазерного излучения к тонкой струе наносимого материала практически исключается как взаимная экранировка частиц, так И поверхности частицами,увеличивается время пребывания материала в зоне нагрева И соответственно КПД процесса Икоэффициент использования материала. Точность нанесения материала определяется диаметром пятна фокусировки на поверхности изделия И характерными размерами наносимого...

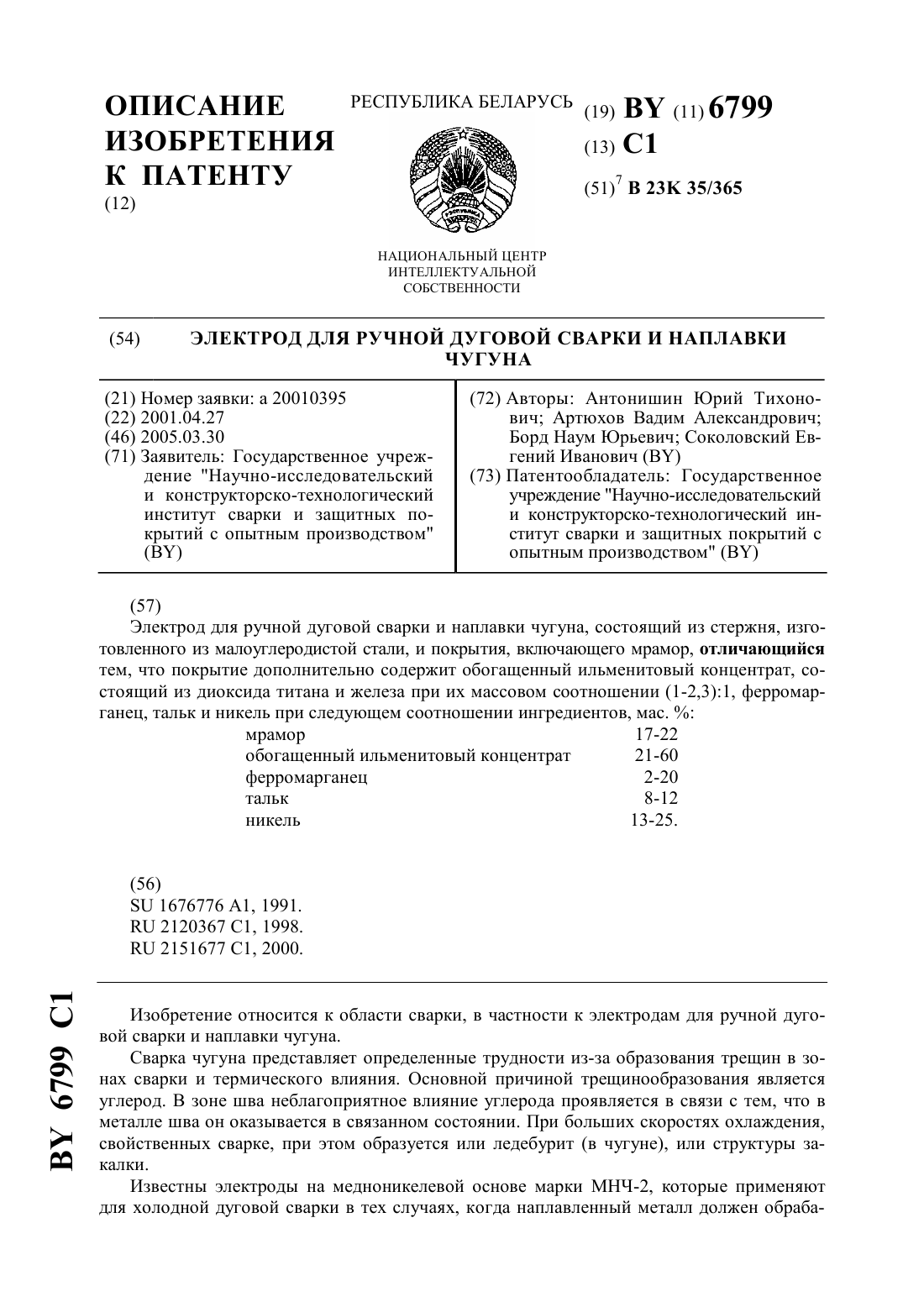

Номер патента: 6799

Опубликовано: 30.03.2005

Авторы: Артюхов Вадим Александрович, Борд Наум Юрьевич, Соколовский Евгений Иванович, Антонишин Юрий Тихонович

МПК: B23K 35/365

Метки: наплавки, сварки, чугуна, электрод, ручной, дуговой

Текст:

...никель 13-25. Введение мрамора в покрытие наиболее целесообразно в количестве от 17,0 до 22,0 мас. . Мрамор обеспечивает достаточно надежную газовую и шлаковую защиту металла в зоне сварки за счет термического разложения карбонатов и является шлакообразующим элементом. Содержание мрамора в покрытии менее 17,0 мас.является недостаточным для надежной газовой и шлаковой защиты. Содержание мрамора более 22,0 мас.не оказывает существенного...

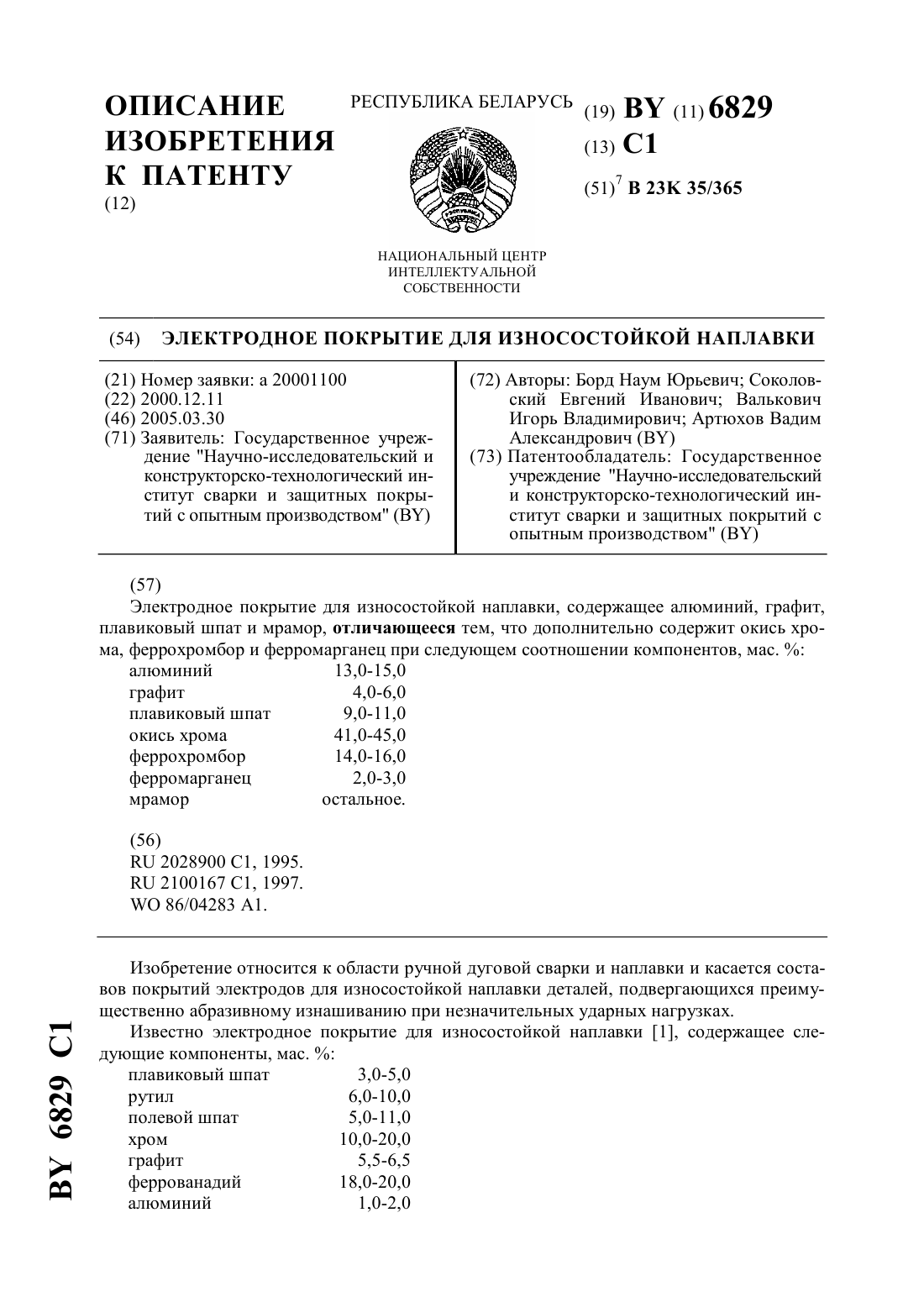

Номер патента: 6829

Опубликовано: 30.03.2005

Авторы: Соколовский Евгений Иванович, Валькович Игорь Владимирович, Артюхов Вадим Александрович, Борд Наум Юрьевич

МПК: B23K 35/365

Метки: электродное, покрытие, наплавки, износостойкой

Текст:

...в виде комплексной лигатуры феррохромбор в количестве от 14,0 до 16,0 мас. . Применение данной лигатуры позволяет не только отказаться от более дорогих материалов, таких как карбид бора, ферробор, но и дает возможность стабильно получать в наплавленном металле более твердые карбиды за счет легирования их бором с образованием в структуре боридов (карбоборидов), что определяет высокую износостойкость наплавленного металла. Введение в...

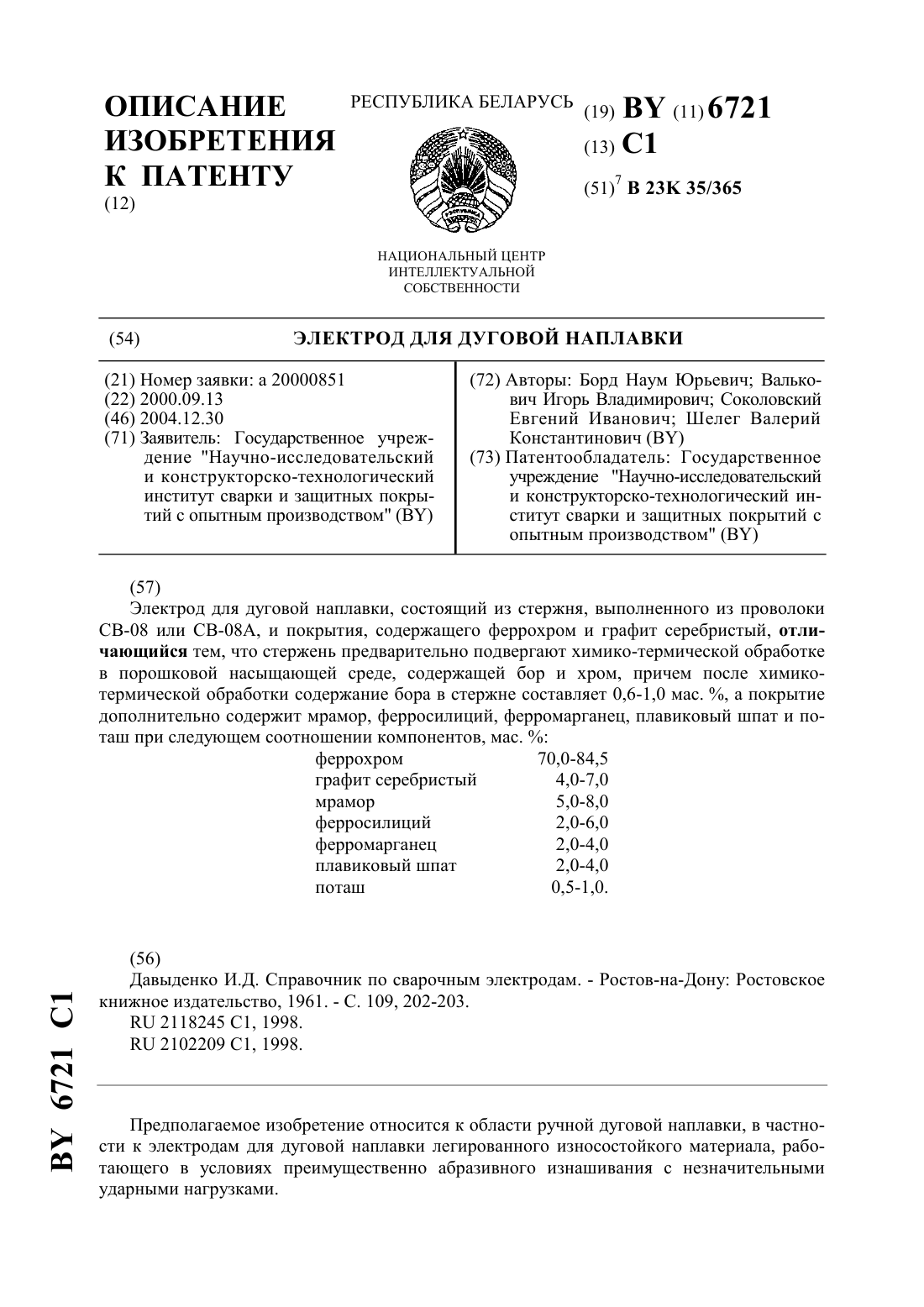

Номер патента: 6721

Опубликовано: 30.12.2004

Авторы: Валькович Игорь Владимирович, Борд Наум Юрьевич, Шелег Валерий Константинович, Соколовский Евгений Иванович

МПК: B23K 35/365

Метки: электрод, наплавки, дуговой

Текст:

...прямым растворением металлического ферромарганца в металле наплавки. Марганец, растворенный в металле, способствует увеличению его прочности и снижает пластичность. Содержание ферромарганца в покрытии менее 2,0 мас.не приводит к легированию наплавленного металла. Ферромарганец в этом случае выступает только как раскислитель. Введение ферромарганца в покрытие более 4,0 мас.не обеспечивает нужный химический состав наплавленного металла....

Номер патента: U 1432

Опубликовано: 30.06.2004

Авторы: Сосновский Алексей Валерьевич, Гафо Юрий Натанович, Витязь Александр Александрович, Кашицин Леонид Павлович, Широкий Игорь Владимирович

МПК: B23K 11/06

Метки: поверхностей, устройство, наплавки, электроконтактной, цилиндрических, внутренних

Текст:

...стенки к высоте которых менее 1/4, так как возникающее при уплотнении порошка радиальное усилие приводит к деформации заготовки в радиальном направлении. Задачей предлагаемой полезной модели является исключить деформацию заготовки в радиальном направлении в процессе наплавки покрытий на внутреннюю цилиндрическую поверхность деталей с диаметром меньше 20 мм, соотношение толщины стенки к высоте которых менее 1/4. Решение поставленной...

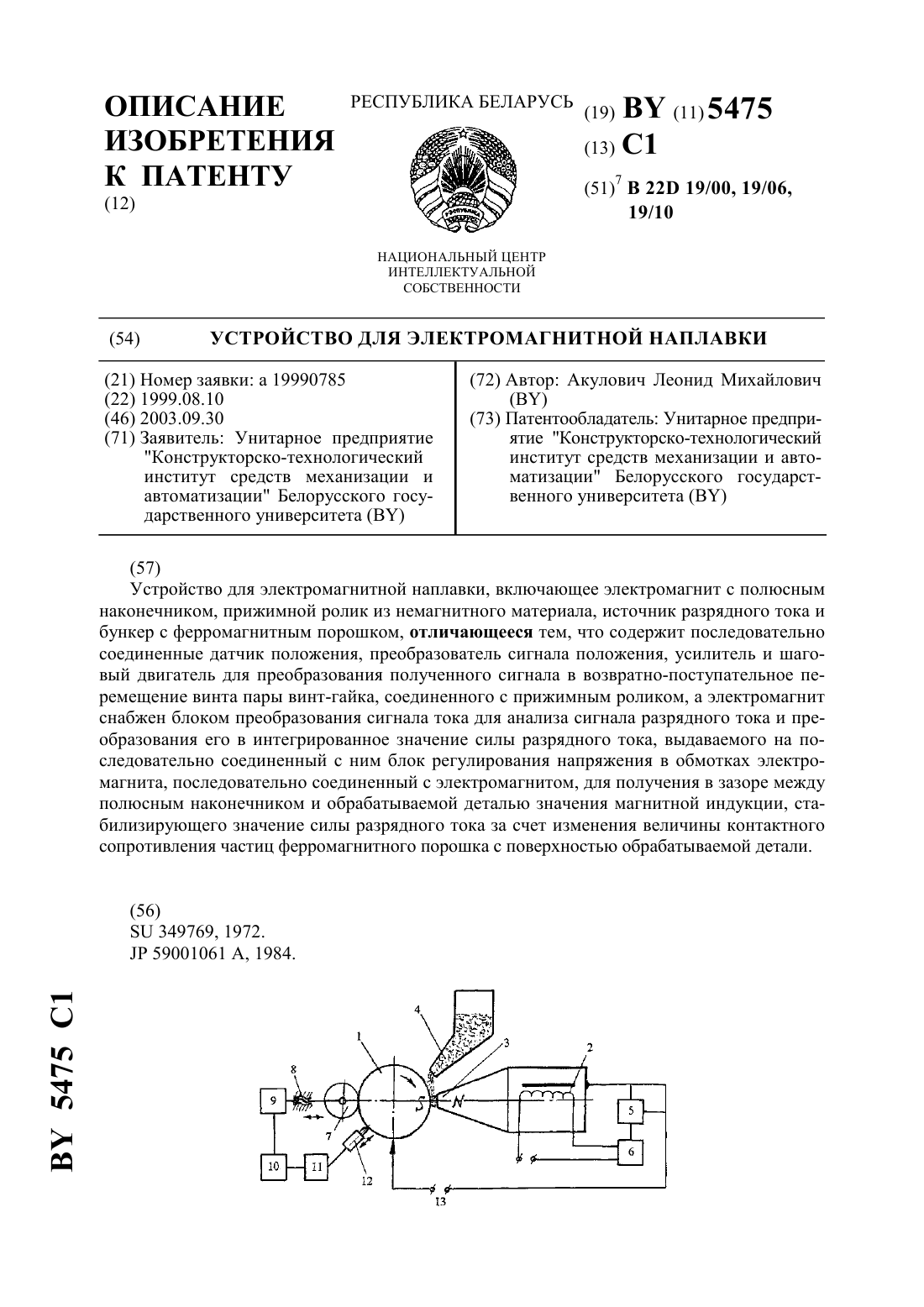

Номер патента: 5475

Опубликовано: 30.09.2003

Автор: Акулович Леонид Михайлович

МПК: B22D 19/00, B22D 19/10, B22D 19/06...

Метки: устройство, электромагнитной, наплавки

Текст:

...винт-гайка, соединенного с прижимным роликом, а электромагнит снабжен блоком преобразования сигнала тока для анализа сигнала разрядного тока и преобразования его в интегрированное значение силы разрядного тока,выдаваемого на последовательно соединенный с ним блок регулирования напряжения в обмотках электромагнита, последовательно соединенный с электромагнитом, для получения в зазоре между полюсным наконечником и обрабатываемой деталью...

Номер патента: U 943

Опубликовано: 30.09.2003

Авторы: Гафо Юрий Натанович, Кашицин Леонид Павлович, Сосновский Алексей Валерьевич, Широкий Игорь Владимирович

МПК: B23K 11/06

Метки: наплавки, поверхностей, деталей, внутренних, устройство, цилиндрических, электроконтактной

Текст:

...средство для создания давления, источник тока, 2 сварочных электрода, при этом первый электрод взаимодействует со средством для создания давления, отличающееся тем, что оно дополнительно содержит формообразующий элемент, выполненный в виде Т - образного пуансона,имеющего возможность возвратно-поступательного перемещения. Причем хвостовик пуансона помещен в отверстие второго электрода. На чертеже представлена схема предлагаемого...

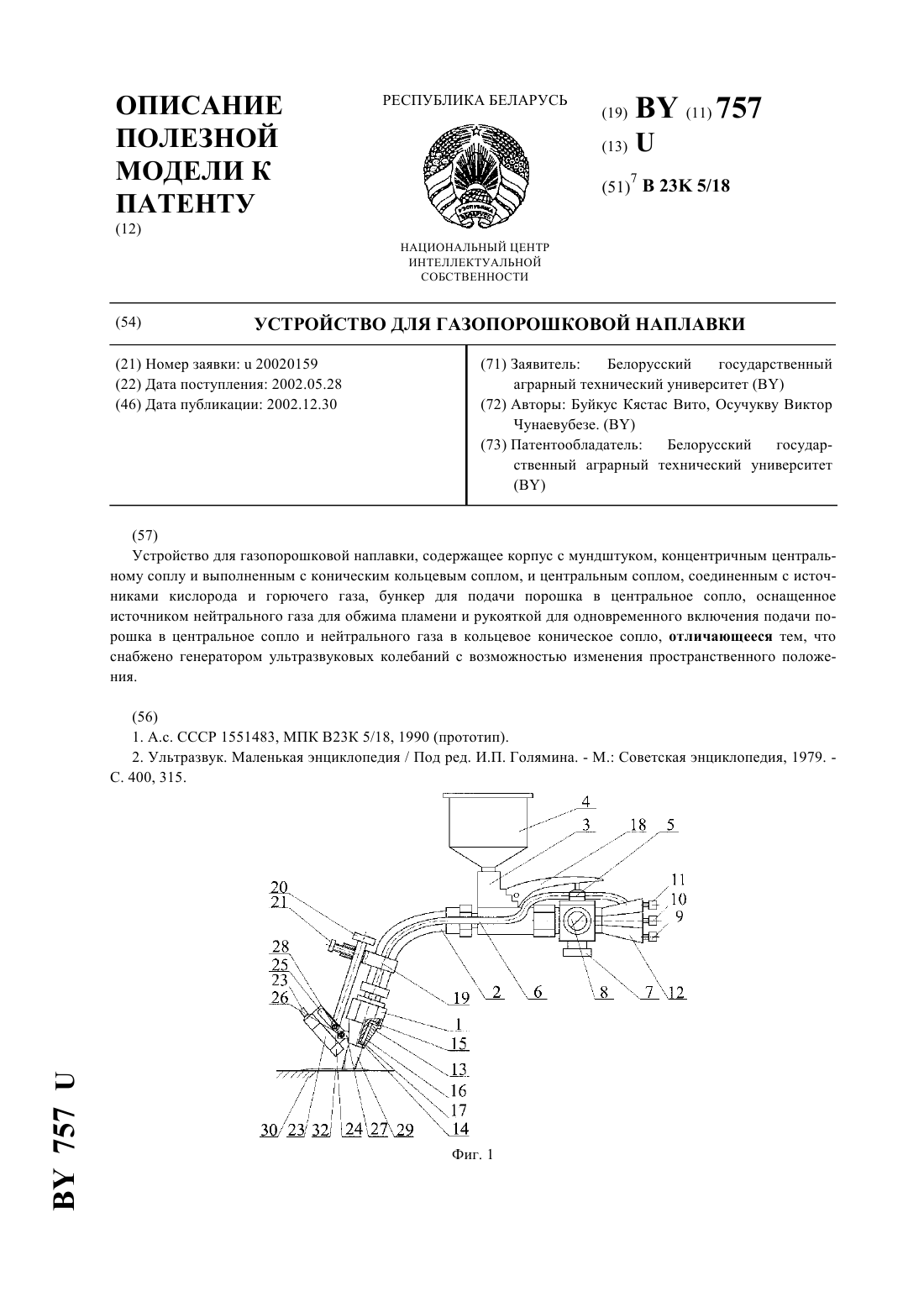

Номер патента: U 757

Опубликовано: 30.12.2002

Авторы: Осучукву Виктор Чунаевубезе, Буйкус Кястас Вито

МПК: B23K 5/18

Метки: устройство, наплавки, газопорошковой

Текст:

...2 и имеет центральное сопло 14 для подачи горючей смеси с порошком. Трубка 6 соединяется с полостью 15, образованной между корпусом 13 и гайкой 16, навернутой на резьбовую часть последнего. Передний конец корпуса 13 мундштука выполнен коническим, а в гайке 16 сделано коническое отверстие с таким же углом конуса. В результате при наворачивании гайки 16 на корпус 13 мундштука между ними образуется коническое сопло 17, соосное с соплом 14 и...

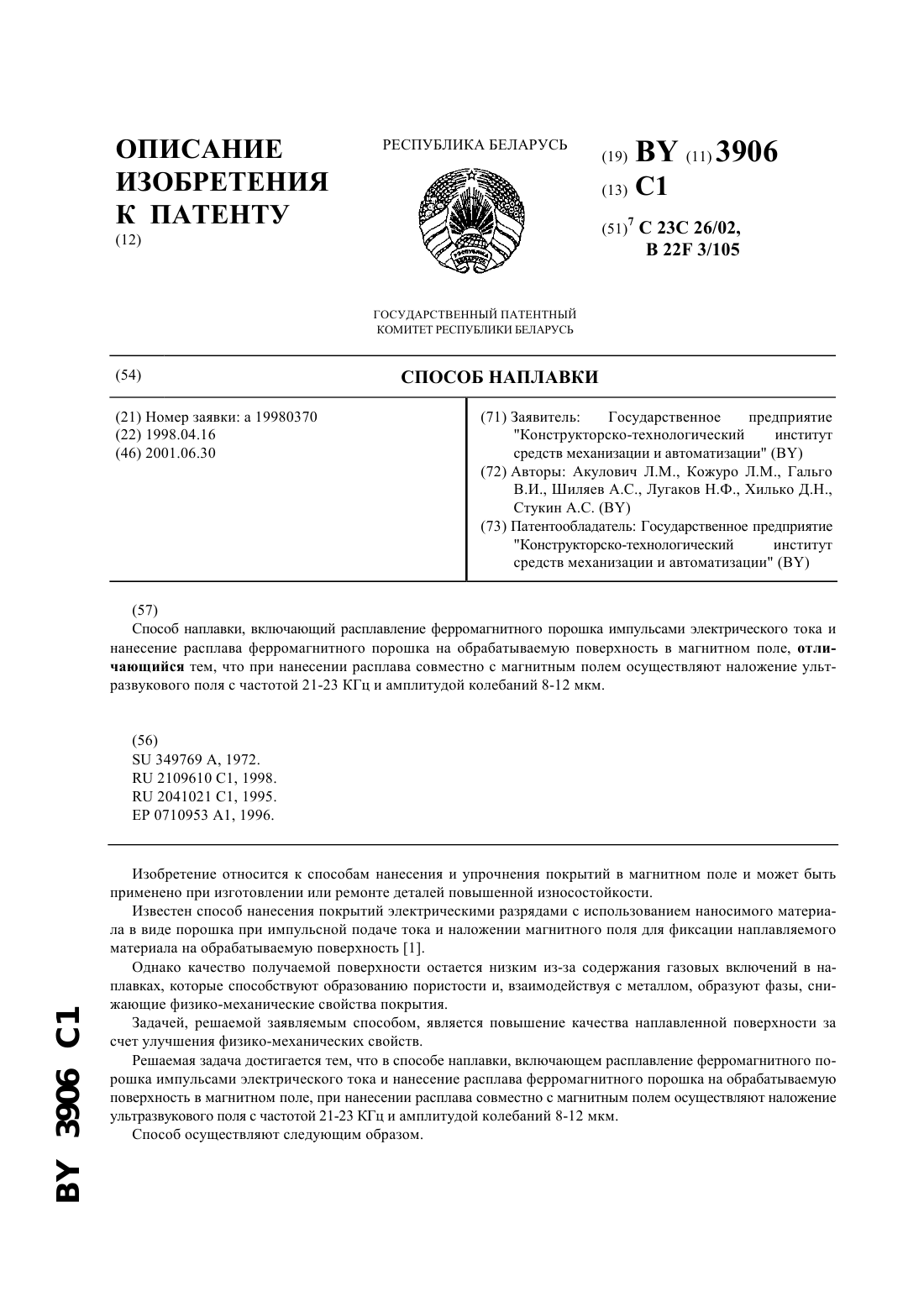

Номер патента: 3906

Опубликовано: 30.06.2001

Авторы: Хилько Дмитрий Николаевич, Гальго Валерий Иванович, Стукин Алексей Станиславович, Лугаков Николай Федорович, Кожуро Лев Михайлович, Шиляев Алексей Семенович, Акулович Леонид Михайлович

МПК: B22F 3/105, C23C 26/02

Метки: наплавки, способ

Текст:

...или пьезоэлектрическим преобразователем. В зазор между полюсным наконечником и деталью подают порошок наплавляемого материала. При замыкании электрической цепи между наконечником и обрабатываемой поверхностью возникает электрический разряд. Ферромагнитный порошок расплавляется и капли расплава под действием магнитного и ультразвукового полей равномерно наносятся на обрабатываемую поверхность. Воздействие магнитного и...

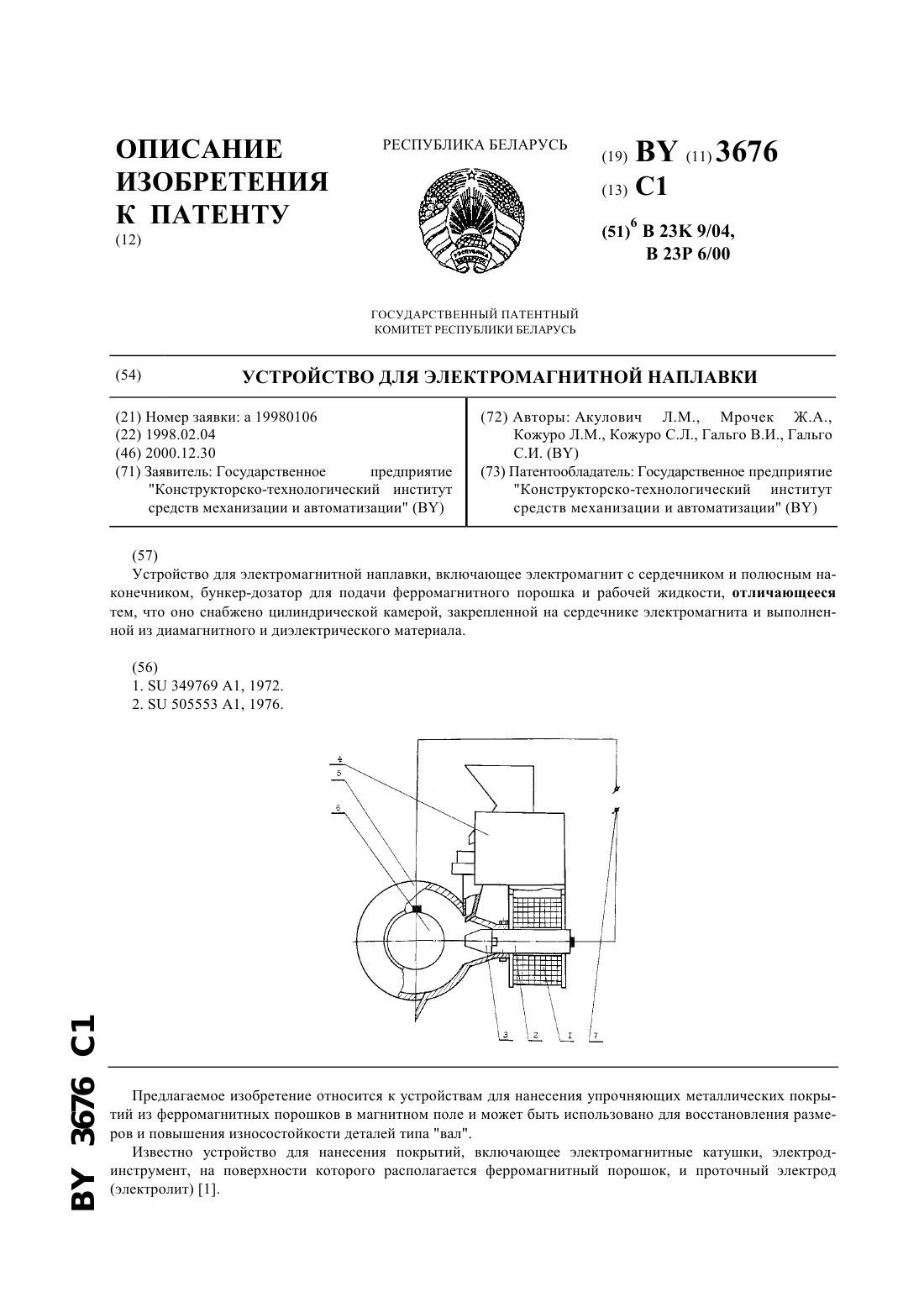

Номер патента: 3676

Опубликовано: 30.12.2000

Авторы: Гальго Сергей Иванович, Мрочек Жорж Адамович, Гальго Валерий Иванович, Акулович Леонид Михайлович, Кожуро Сергей Львович, Кожуро Лев Михайлович

МПК: B23K 9/04, B23P 6/00

Метки: электромагнитной, устройство, наплавки

Текст:

...состоит из электромагнита 1 с сердечником 2 и сменным полюсным наконечником 3, бункера-дозатора 4 для подачи ферромагнитного порошка и рабочей жидкости, цилиндрической камеры 5, охватывающей наплавляемую поверхность детали 6 и закрепленной на сердечнике 2, источника тока 7. Устройство работает следующим образом. Обрабатываемая деталь 6 приводится во вращение. В зазор между полюсным наконечником 3 и деталью 6 подают ферропорошок из...

Номер патента: 3207

Опубликовано: 30.12.1999

Авторы: Константинов Валерий Михайлович, Пантелеенко Федор Иванович, Штемпель Олег Петрович

МПК: B22F 9/16, B22F 1/02

Метки: металлические, нанесения, покрытий, диффузионных, наплавки, порошки, преимущественно, способ

Текст:

...9,5)1/2. Изотермическую выдержку проводят в течение 0,3-2 ч. Выбор времени изотермической выдержки обусловлен тем, что при выдержке в печи более 2 ч происходит преимущественно сквозное борирование порошка, что негативно влияет на его технологические свойства (насыпную плотность, текучесть и наплавляемость), а выдержка менее 20-ти минут приводит к неравномерному насыщению исходного порошка легирующими элементами (неравномерный прогрев...

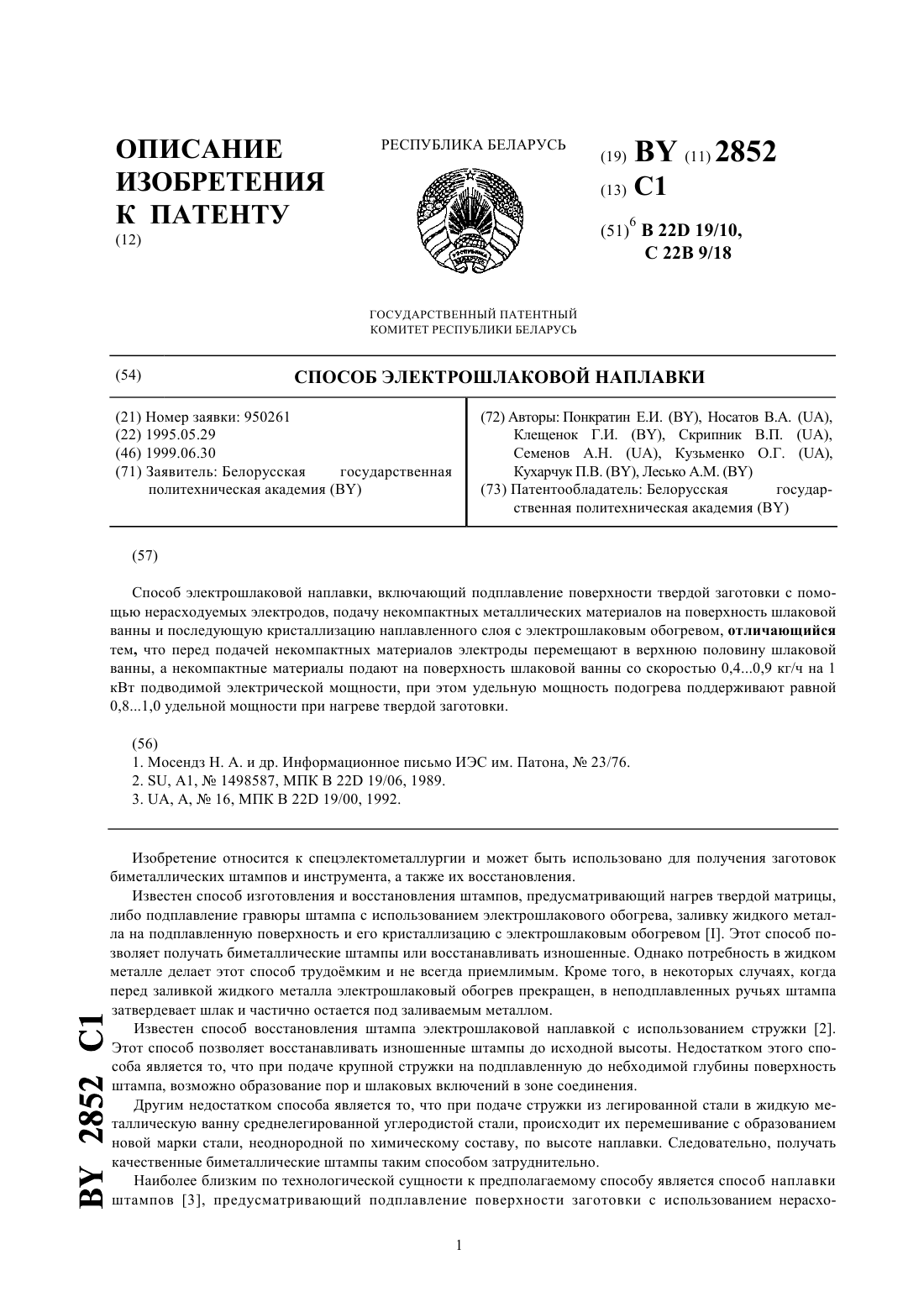

Номер патента: 2852

Опубликовано: 30.06.1999

Авторы: Скрипник Вадим Петрович, Клещенок Геннадий Иванович, Кузьменко Олег Геннадьевич, Носатов Валерий Александрович, Семенов Анатолий Николаевич, Лесько Александр Михайлович, Понкратин Евгений Иванович, Кухарчук Петр Васильевич

МПК: C22B 9/18, B22D 19/10

Метки: электрошлаковой, способ, наплавки

Текст:

...обогревом, перед подачей некомпактных материалов электроды перемещают в верхнюю половину шлаковой ванны, а некомпактные материалы подают на поверхность шлаковой ванны со скоростью 0,4 - 0,9 кг/ч на 1 кВт подводимой электрической мощности, при этом удельную мощность подогрева поддерживают равной 0,8 - 1,0 удельной мощности при нагреве твердой заготовки. При анализе этих признаков авторами в известных решениях сходных признаков не...

Номер патента: 2133

Опубликовано: 30.06.1998

Авторы: Гальго Валерий Иванович, Акулович Леонид Михайлович, Дудецкая Лариса Романовна, Кожуро Лев Михайлович, Орлов Юрий Григорьевич

МПК: B23K 35/30, C22C 38/12

Метки: состав, наплавки, электромагнитной

Текст:

...наиболее близким является состав для наплавки, включающий углерод, ванадий и железо 2. Использование данного материала для ЭМН позволяет увеличить толщину наплавленного слоя до 1 мм. 1,51,8 раза. К недостаткам известного материала следует отнести сравнительно невысокую микротвердость(около 8 ГПа) и как следствие более низкую износостойкость. Задачей решаемой предполагаемым изобретением является повышение микротвердости и увеличения толщины...

Номер патента: 2134

Опубликовано: 30.06.1998

Авторы: Акулович Леонид Михайлович, Кожуро Лев Михайлович, Гальго Валерий Иванович, Дудецкая Лариса Романовна, Орлов Юрий Григорьевич

МПК: C22C 38/14, B23K 35/30

Метки: состав, электромагнитной, наплавки

Текст:

...и эксплуатационные характеристики поверхностного слоя и производительность процесса. Известен сплав для наплавки на основе железа, содержащий углерод, хром, молибден, титан, кремний и марганец 2. Использование данного материала для ЭМН позволяет увеличить толщину наплавленного слоя до 0,8 мм и производительность процесса в 1,21,4 раза. К недостаткам известного материала следует отнести сравнительно невысокую микротвердость (около 5...

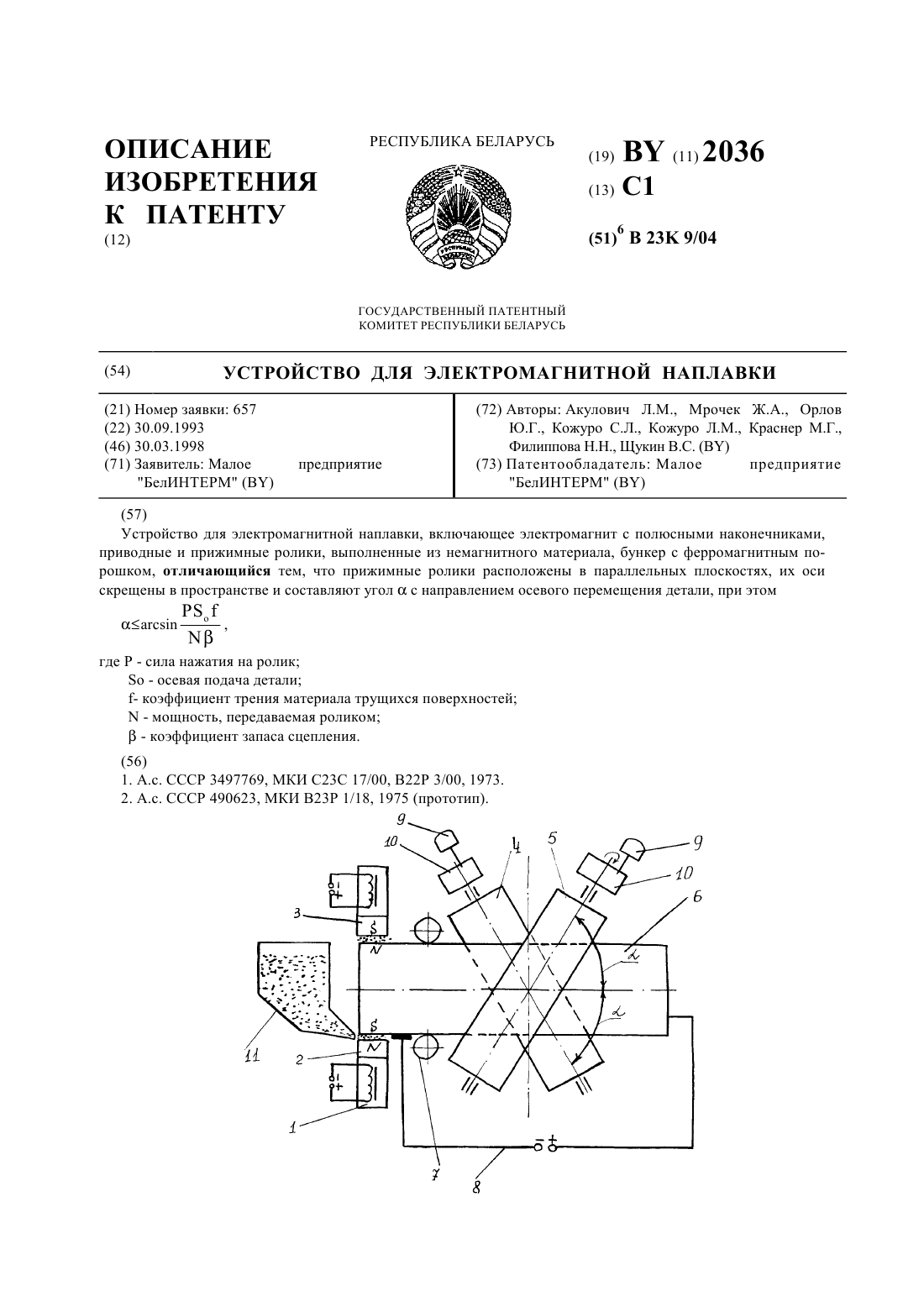

Номер патента: 2036

Опубликовано: 30.03.1998

Авторы: Кожуро Лев Михайлович, Орлов Юрий Григорьевич, Мрочек Жорж Адамович, Кожуро Сергей Львович, Щукин Виктор Семенович, Филиппова Нэла Николаевна, Краснер Марк Григорьевич, Акулович Леонид Михайлович

МПК: B23K 9/04

Метки: электромагнитной, устройство, наплавки

Текст:

...усилий на ролик, а также упрощение конструкции. Поставленная задача решается в предлагаемом устройстве, включающем электромагнит с полюсными наконечниками, приводные и прижимные ролики, выполненные из немагнитного материала, бункер с ферромагнитным порошком, прижимные ролики расположены в параллельных плоскостях, их оси скрещены в пространстве и составляют уголс направлением осевого перемещения детали, при этом где Р - сила нажатия на ролик-...

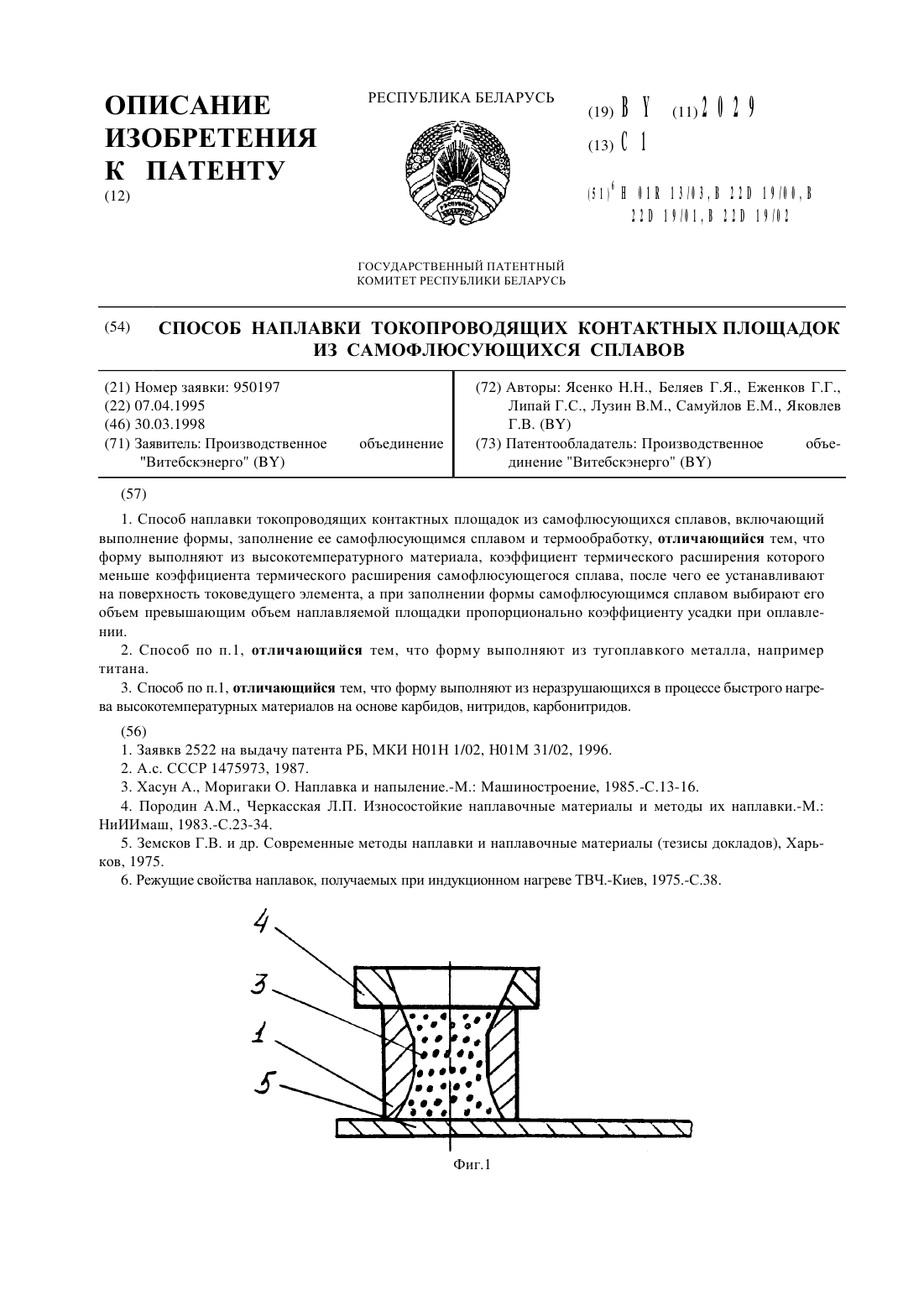

Номер патента: 2029

Опубликовано: 30.03.1998

Авторы: Еженков Григорий Григорьевич, Самуйлов Евгений Михайлович, Беляев Геннадий Яковлевич, Яковлев Геннадий Васильевич, Лузин Владимир Михайлович, Ясенко Николай Николаевич, Липай Геннадий Семенович

МПК: B22D 19/01, B22D 19/00, B22D 19/02...

Метки: токопроводящих, наплавки, способ, сплавов, площадок, самофлюсующихся, контактных

Текст:

...детали, что значительно сужает область применения данного способа, особенно при наплавке контактных площадок на токоведущие элементы электрооборудования4. снижение экономической эффективности в связи с необходимостью механической обработки основы каждой детали с целью получения формы.Задачей изобретения является расширение технологических возможностей способа наплавки самофлюсующимися порошковыми сплавами с целью получения токопроводящих...

Номер патента: 1411

Опубликовано: 16.12.1996

Авторы: Пантелеенко Федор Иванович, Снарский Андрей Станиславович, Константинов Валерий Михайлович

МПК: B23K 35/30, B23K 35/02

Метки: состав, порошка, наплавки

Текст:

...1980 г.) - 3300 руб/т. А в качестве исходного материала в заявляемом варианте использована сталь 45 , цена которой(по тем же данным) 160 руб/т. Ввиду того,что качественное соотношение Цен сохраниг лось, можно сказать, что заявляемый порошок дешевле прототипа в 20 раз.Из-за отсутствия в хим. составе заявляемого порошка таких легирующих элементов как и,Ст, 1/ - повышается по сравнению с прототипом критическая скорость закалки и покрытия...
