Никитина Алла Сергеевна

Номер патента: 18598

Опубликовано: 30.10.2014

Авторы: Никитина Алла Сергеевна, Игнатович Зоя Владимировна

МПК: B23K 35/365

Метки: сварки, электрод, высокопрочных, низколегированных, сталей

Текст:

...металла в зоне наплавки от окисления. Введение плавикового шпата в покрытие разрабатываемого электрода наиболее целесообразно в количестве от 8,0 до 16,0 мас.для обеспечения устойчивости горения дуги. Введение в состав покрытия большого количества фторсодержащих компонентов приводит к заметному ухудшению стабильности горения дуги. При снижении количества плавикового шпата в покрытии ниже рекомендованного в наплавленном металле...

Номер патента: 16687

Опубликовано: 30.12.2012

Авторы: Игнатович Зоя Владимировна, Астрейко Людмила Александровна, Никитина Алла Сергеевна, Олешкевич Дмитрий Анатольевич

МПК: B23K 35/365

Метки: покрытия, электродного, состав

Текст:

...достаточно текучий шлак. Введение ферромарганца указанного количества в покрытие обеспечивает как раскисление, так и легирование наплавленного металла. Введение графита в комбинации с оксидом алюминия значительно уменьшает содержание водорода в наплавленном металле и тем самым повышает его ударную вязкость. Ферротитан обеспечивает высокую рафинирующую способность образовавшегося шлака, обогащенного плавиковым шпатом, что позволяет...

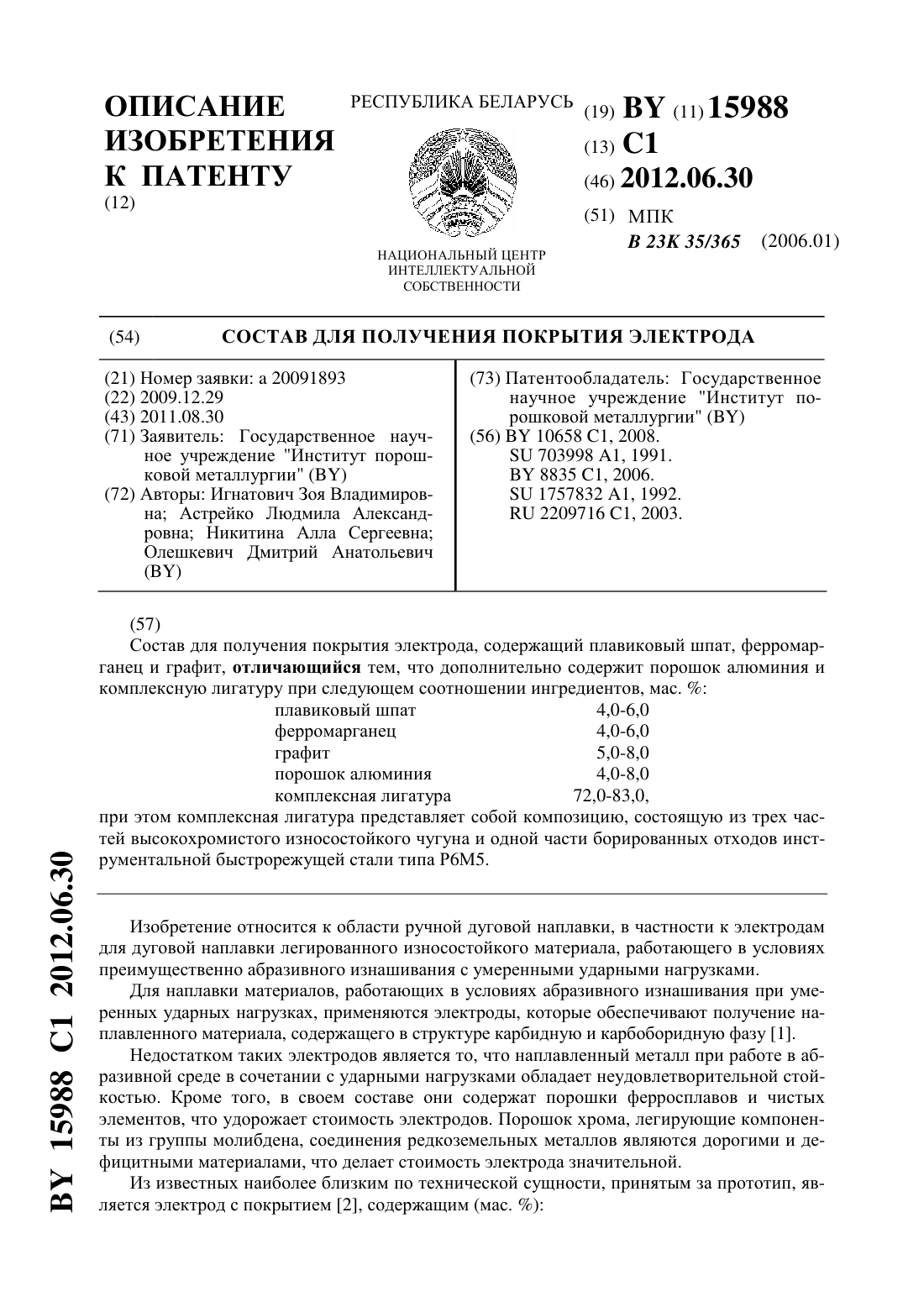

Номер патента: 15988

Опубликовано: 30.06.2012

Авторы: Никитина Алла Сергеевна, Астрейко Людмила Александровна, Игнатович Зоя Владимировна, Олешкевич Дмитрий Анатольевич

МПК: B23K 35/365

Метки: состав, покрытия, электрода, получения

Текст:

...в наплавленном металле появляются поры. Комплексная лигатура содержит в своем составе вольфрам и хром в виде карбидов различного стехиометрического состава и получена из вторичных материалов, что позволяет снизить ее стоимость. Хром и вольфрам являются карбидообразующими элементами в предложенном электродном покрытии и вводятся через комплексную лигатуру, которая обеспечивает в наплавленном металле содержание хрома, оптимальное для...

Номер патента: 13605

Опубликовано: 30.10.2010

Авторы: Олешкевич Дмитрий Анатольевич, Астрейко Людмила Александровна, Игнатович Зоя Владимировна, Никитина Алла Сергеевна

МПК: B23K 35/362

Метки: дуговой, углеродистых, сталей, или, флюс, легированных, сварки, активирующий

Текст:

...700-750 С, т.е. до начала интенсивного окисления металла, поэтому образующийся шлак легко отделяется от поверхности шва. Эффект увеличения проплавляющей способности дуги определяется системой взаимосвязанных процессов, происходящих в сварочной ванне, столбе дуги и околодуговом пространстве. При плавлении флюса на поверхности сварочной ванны образуется экранирующая шлаковая фаза с низкой электропроводностью, которая снижает поверхностное...

Номер патента: 13610

Опубликовано: 30.10.2010

Авторы: Олешкевич Дмитрий Анатольевич, Астрейко Людмила Александровна, Никитина Алла Сергеевна, Игнатович Зоя Владимировна

МПК: B23K 35/365

Метки: электрода, покрытия, состав

Текст:

...металла сварного шва. Содержание мрамора более 60,0 мас.способствует чрезмерному газообразованию, ухудшает сварочно-технологические свойства. Содержание других шлакообразующих компонентов (плавикового шпата, кварцевого песка) покрытия выбрано в пределах, обеспечивающих минимальную температуру плавления шлаковой фазы и необходимую газовую защиту при сварке и наплавке. Изменение 2 13610 1 2010.10.30 содержания указанных компонентов вне...

Номер патента: 13609

Опубликовано: 30.10.2010

Авторы: Астрейко Людмила Александровна, Игнатович Зоя Владимировна, Никитина Алла Сергеевна, Олешкевич Дмитрий Анатольевич

МПК: B23K 35/365

Метки: электрода, покрытия, состав

Текст:

...шлакообразующим элементом. Содержание кварцевого песка в покрытии менее 2,0 мас.является недостаточным для улучшения прессуемости покрытия и не обеспечивает необходимого количества шлаковой фазы. Содержание кварцевого песка более 8,0 мас.не влияет на улучшение процесса опрессовки и ухудшает процесс шлакообразования. Содержание шлакообразующих компонентов (плавикового шпата, мрамора) покрытия выбрано в пределах, обеспечивающих минимальную...

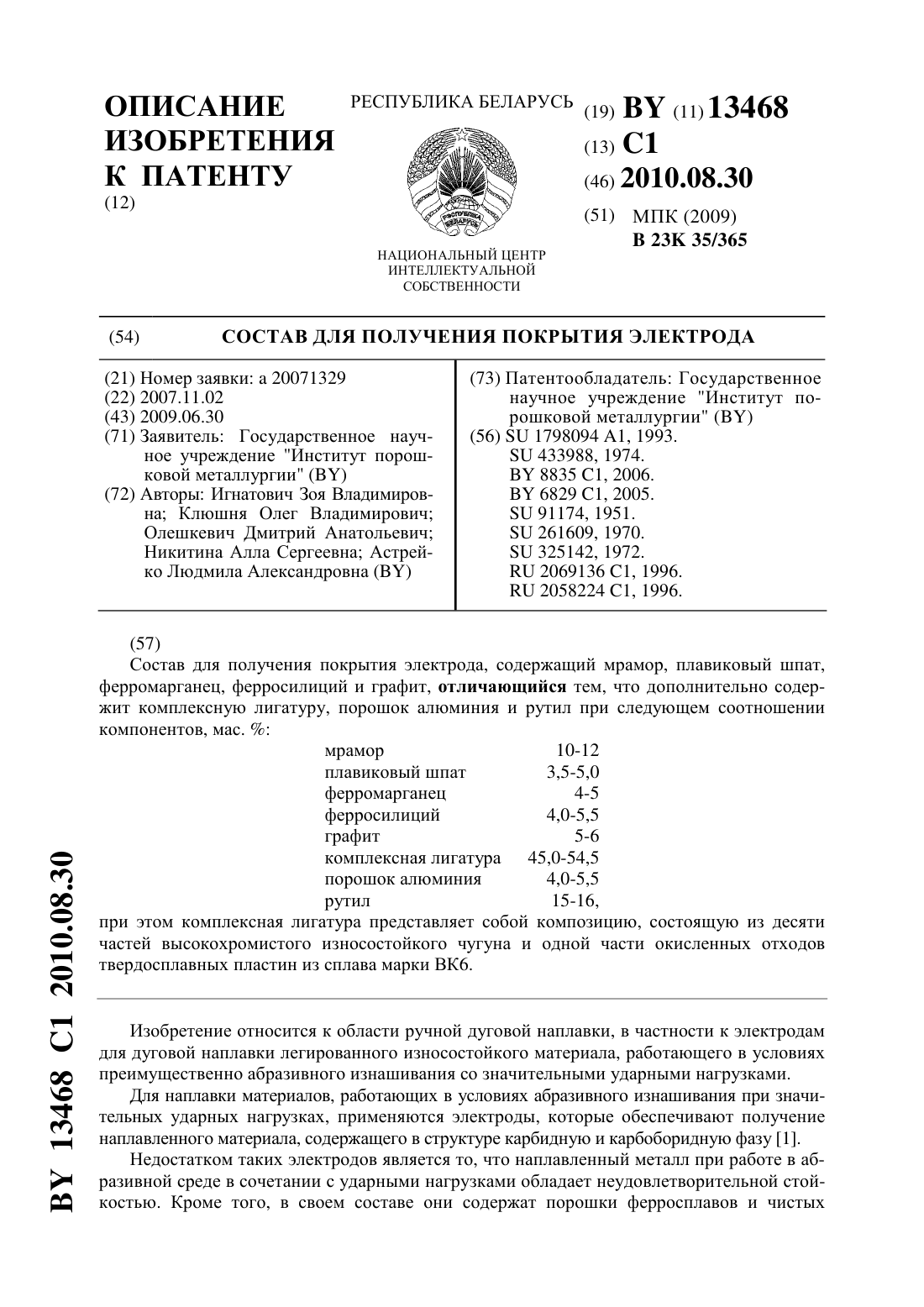

Номер патента: 13468

Опубликовано: 30.08.2010

Авторы: Олешкевич Дмитрий Анатольевич, Клюшня Олег Владимирович, Астрейко Людмила Александровна, Никитина Алла Сергеевна, Игнатович Зоя Владимировна

МПК: B23K 35/365

Метки: получения, электрода, состав, покрытия

Текст:

...шпат вводится в количестве от 3,5 мас.до 5,0 мас.для снижения пористости металла шва. Поскольку фтор имеет высокое сродство к электронам, то введение в состав покрытия большого количества фторсодержащих компонентов приводит к заметному ухудшению стабильности горения дуги. При снижении количества плавикового шпата в покрытии ниже рекомендованного в наплавленном металле появляются поры. Оптимальное сочетание шлакообразующих и газообразующих...

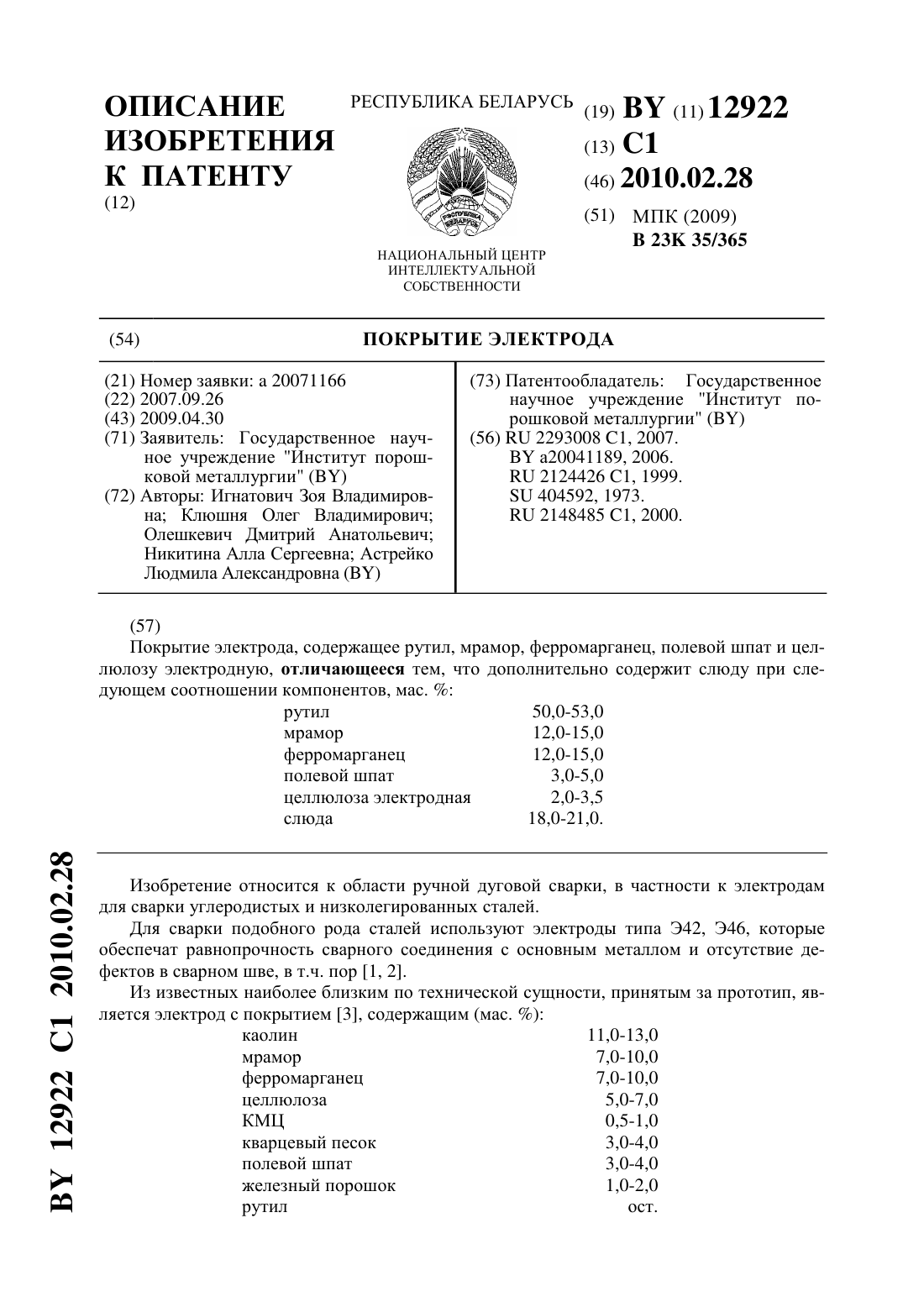

Номер патента: 12922

Опубликовано: 28.02.2010

Авторы: Астрейко Людмила Александровна, Олешкевич Дмитрий Анатольевич, Клюшня Олег Владимирович, Никитина Алла Сергеевна, Игнатович Зоя Владимировна

МПК: B23K 35/365

Метки: покрытие, электрода

Текст:

...дополнительным шлакообразующим элементом. Содержание слюды в покрытии менее 18,0 мас.является недостаточным для хорошей прессуемости. Содержание слюды более 22,0 мас.способствует насыщению наплавленного металла водородом. Полевой шпат обеспечивает стабилизацию горения дуги при введении в количестве от 12,0 до 15,0 мас. . Содержание шлакообразующих компонентов (рутила, мрамора, слюды и полевого шпата) покрытия выбрано в пределах, обеспечивающих...

Номер патента: 10956

Опубликовано: 30.08.2008

Авторы: Хроленок Валерий Васильевич, Никитина Алла Сергеевна, Яркович Александр Михайлович

МПК: B23K 9/04

Метки: наплавки, устройство, электродом, плавящимся, неподвижным, дуговой

Текст:

...3 с электродом 4, установленный на устройстве позиционирования 5 электрода 4 относительно наплавляемой поверхности изделия 2, токоподвод 6 к электроду 4, который выполнен в виде, по меньшей мере, одного подпружиненного скользящего контакта и крепится на каретке 7, имеющей возможность перемещения вдоль электрода,по меньшей мере, по одной направляющей 8, установленной на устройстве позиционирования 5. На наплавляемой поверхности размещают...
