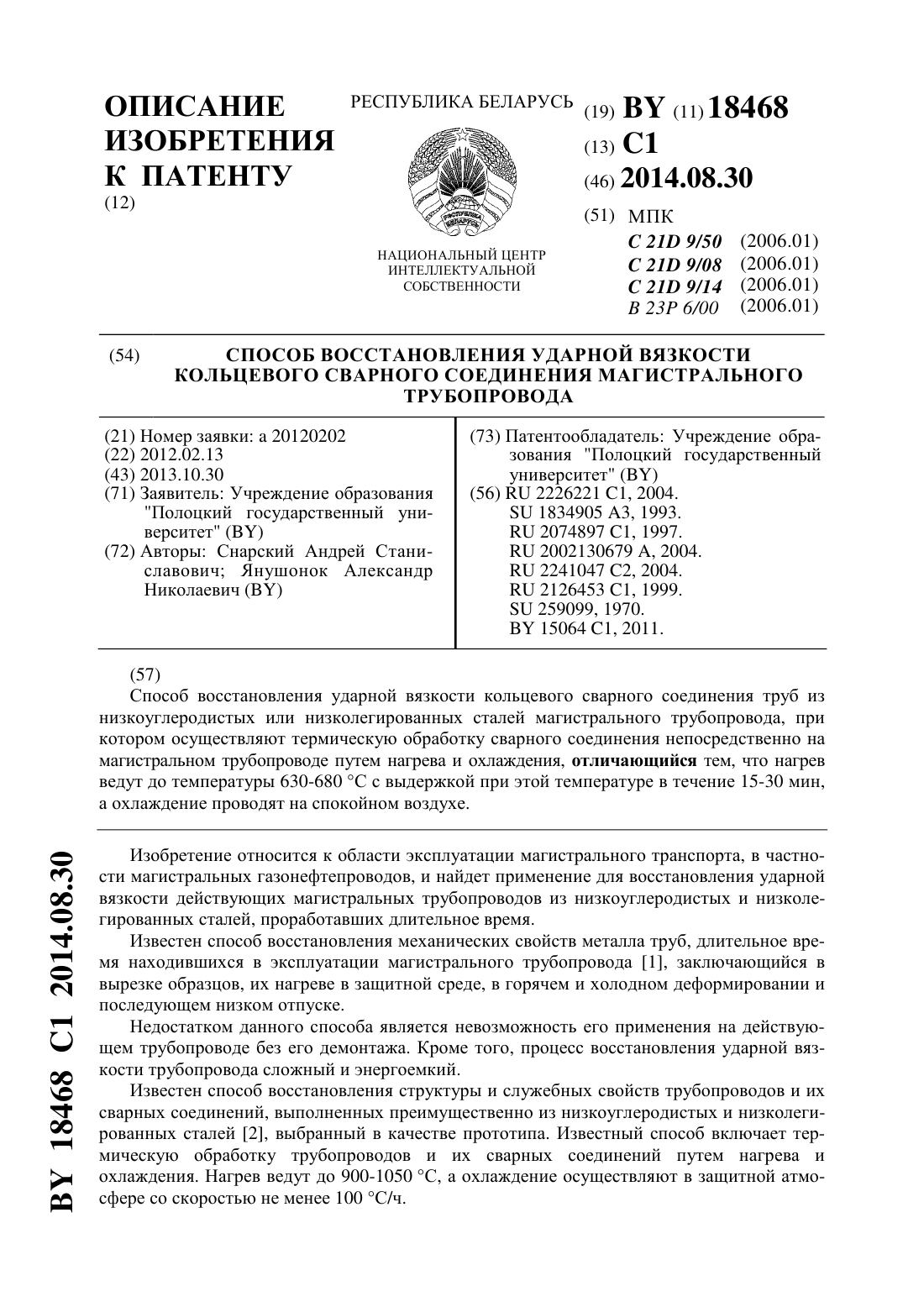

Снарский Андрей Станиславович

Номер патента: 18468

Опубликовано: 30.08.2014

Авторы: Снарский Андрей Станиславович, Янушонок Александр Николаевич

МПК: B23P 6/00, C21D 9/08, C21D 9/14...

Метки: магистрального, сварного, ударной, восстановления, кольцевого, соединения, трубопровода, способ, вязкости

Текст:

...кольцевых сварных соединений определялись в соответствии с ГОСТ 9454 3. Результаты испытаний приведены в таблице. Температура, С Исходный образец 580 580 580 630 630 630 680 680 680 730 730 730 Увеличение ударной вязкости -40,15,7 17,8 17 25,4 35,4 39,8 48,3 55,1 58,9 44,9 48,7 48,3 Как видно из таблицы, оптимальными параметрами является температура 630-680 С,при которой достигается максимальный эффект прироста ударной вязкости....

Номер патента: 7494

Опубликовано: 30.12.2005

Авторы: Пантелеенко Федор Иванович, Снарский Андрей Станиславович

МПК: B23K 35/36

Метки: покрытия, пластины, нанесения, инструментального, инструментов, способ, металлорежущих

Текст:

...покрытия на данных режимах и при данной выдержке происходит рафинирование металла, снижается (практически до 0 ) пористость обработанного покрытия, структура приобретает мелкодисперсное строение. Проведением последующего отпуска на заявляемых режимах достигается снятие закалочных напряжений, повышение пластичности и трещиностойкости покрытия. При этом сохраняется достаточно высокий уровень твердости покрытия за счет протека 3 7494 1...

Номер патента: 1411

Опубликовано: 16.12.1996

Авторы: Пантелеенко Федор Иванович, Константинов Валерий Михайлович, Снарский Андрей Станиславович

МПК: B23K 35/02, B23K 35/30

Метки: состав, наплавки, порошка

Текст:

...1980 г.) - 3300 руб/т. А в качестве исходного материала в заявляемом варианте использована сталь 45 , цена которой(по тем же данным) 160 руб/т. Ввиду того,что качественное соотношение Цен сохраниг лось, можно сказать, что заявляемый порошок дешевле прототипа в 20 раз.Из-за отсутствия в хим. составе заявляемого порошка таких легирующих элементов как и,Ст, 1/ - повышается по сравнению с прототипом критическая скорость закалки и покрытия...
