Патенты с меткой «механизм»

Номер патента: U 986

Опубликовано: 30.09.2003

Авторы: Мелешко Михаил Григорьевич, Матюшкин Александр Михайлович, Дакимович Василий Васильевич, Жук Василий Владимирович, Пилипенко Владимир Иванович, Айзикович Валерий Маратович, Логиновский Михаил Ефимович

МПК: B60K 23/02

Метки: транспортного, механизм, дублированного, управления, управляемым, средства, механизмом

Текст:

...средства, в том числе и с реверсивными постами управления,предназначенными для работы передним и задним ходом. На чертеже схематично изображен механизм дублированного управления управляемым механизмом транспортного средства. В качестве таких средств могут быть тракторы, автомобили, строительные и дорожные машины, самоходные сельскохозяйственные машины, в том числе и оснащенные реверсивными постами управления для работы передним и...

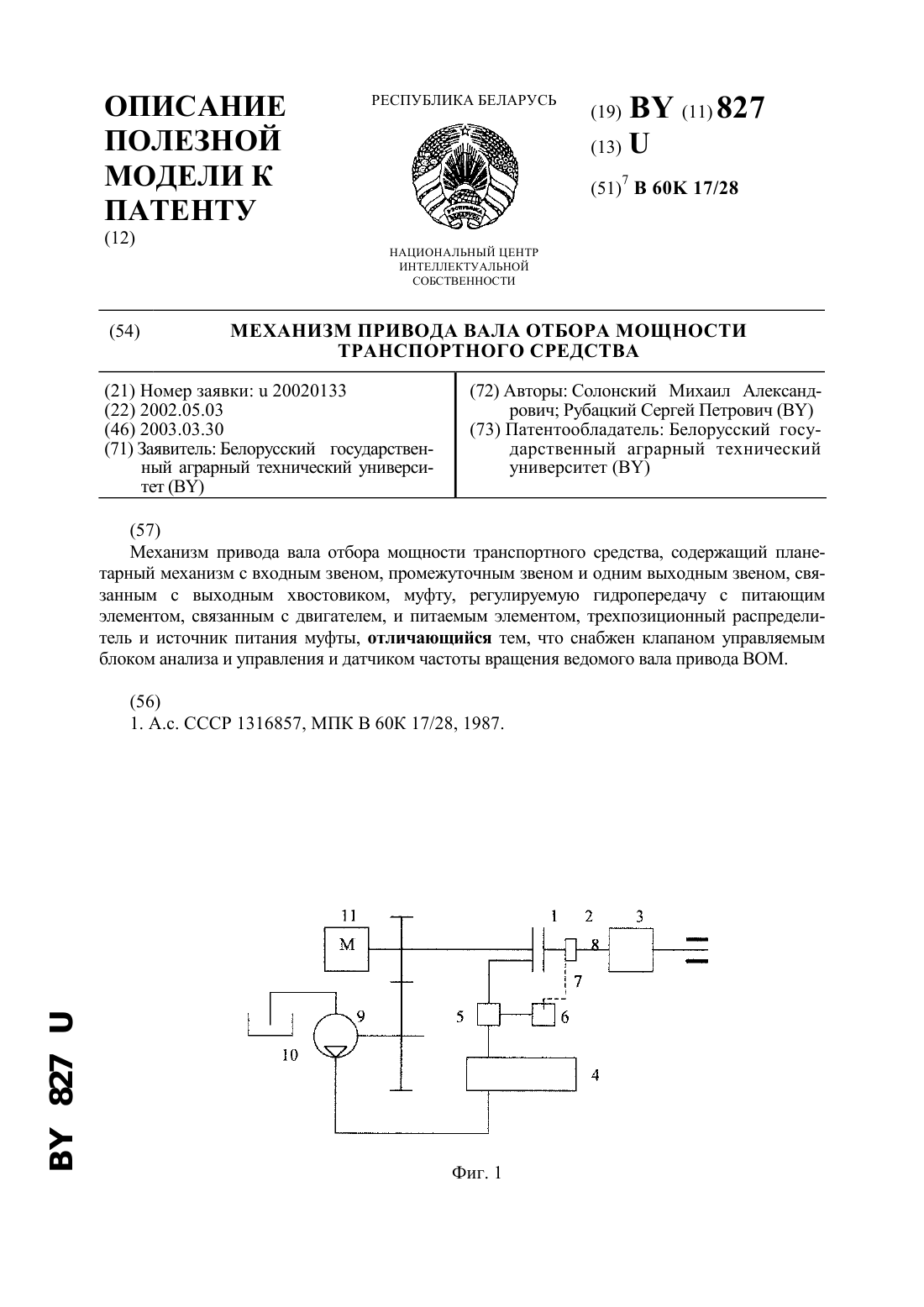

Номер патента: U 827

Опубликовано: 30.03.2003

Авторы: Рубацкий Сергей Петрович, Солонский Михаил Александрович

МПК: B60K 17/28

Метки: средства, привода, вала, мощности, отбора, механизм, транспортного

Текст:

...связанным с выходным хвостовиком, муфту, регулируемую гидропередачу с питающим элементом, связанным с двигателем, и питаемым элементом,трехпозиционный распределитель и источник питания муфты, снабжен клапаном управляемым блоком анализа и управления, датчиком частоты вращения ведомого вала привода ВОМ. На фиг. 1 изображено предлагаемое устройство. Устройство содержит гидравлическую фрикционную муфту 1, передающую при включении вращение...

Номер патента: 4738

Опубликовано: 30.12.2002

Авторы: Тамкович Александр Иванович, Зиновенко Николай Иванович, Концевой Михаил Иванович, Борисов Николай Федорович, Осипчук Анатолий Филимонович, Вовк Александр Викторович, Казюк Олег Николаевич

МПК: B62D 5/06

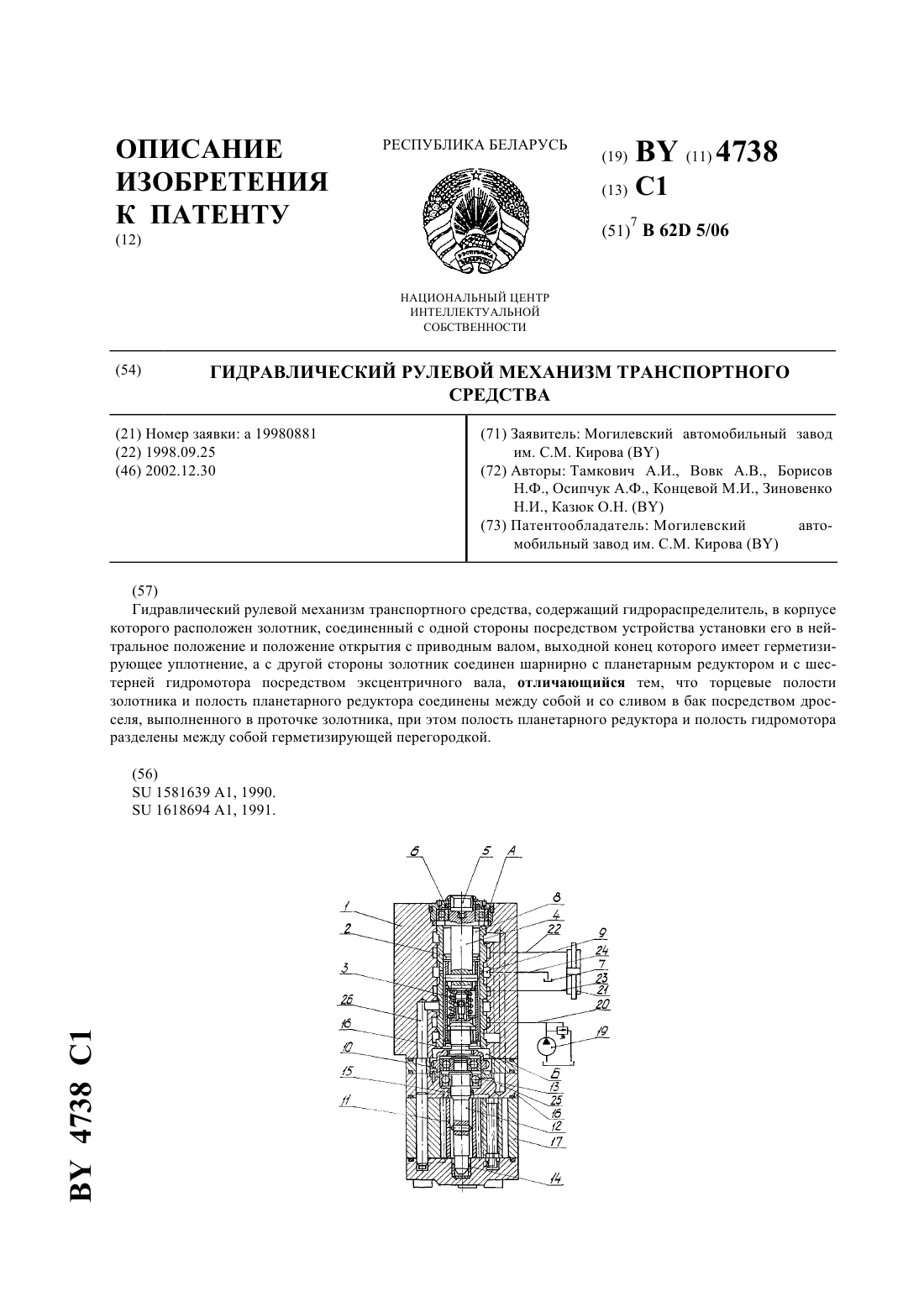

Метки: рулевой, транспортного, средства, механизм, гидравлический

Текст:

...сил потока от насоса на торец золотника. Неуравновешенный золотник вызывает неустойчивость работы при переключении нагрузки слева направо и наоборот справа налево, т.е. созданы неравные условия работы золотника при ходе его вверх и вниз, что сказывается в целом на работе управляемой машины. Целью настоящего изобретения является повышение эксплуатационных качеств, надежности и долговечности рулевого механизма транспортного средства. Указанная...

Номер патента: 4754

Опубликовано: 30.12.2002

Автор: Малахов Евгений Леонидович

МПК: F16H 25/08

Метки: или, возвратно-поступательного, вращательное, механизм, преобразования, движения, наоборот

Текст:

...с зубьями зубчатого колеса толкатели снабжены подвижными относительно них элементами,расположенными со стороны контакта толкателей с зубчатым колесом, выполненным в форме двух параллельных венцов с четным количеством зубьев, прореженных через один так, что оставшиеся на двух венцах зубья расположены один по отношению к другому в шахматном порядке. На фиг. 1 и 2 схематически представлен один из возможных вариантов выполнения...

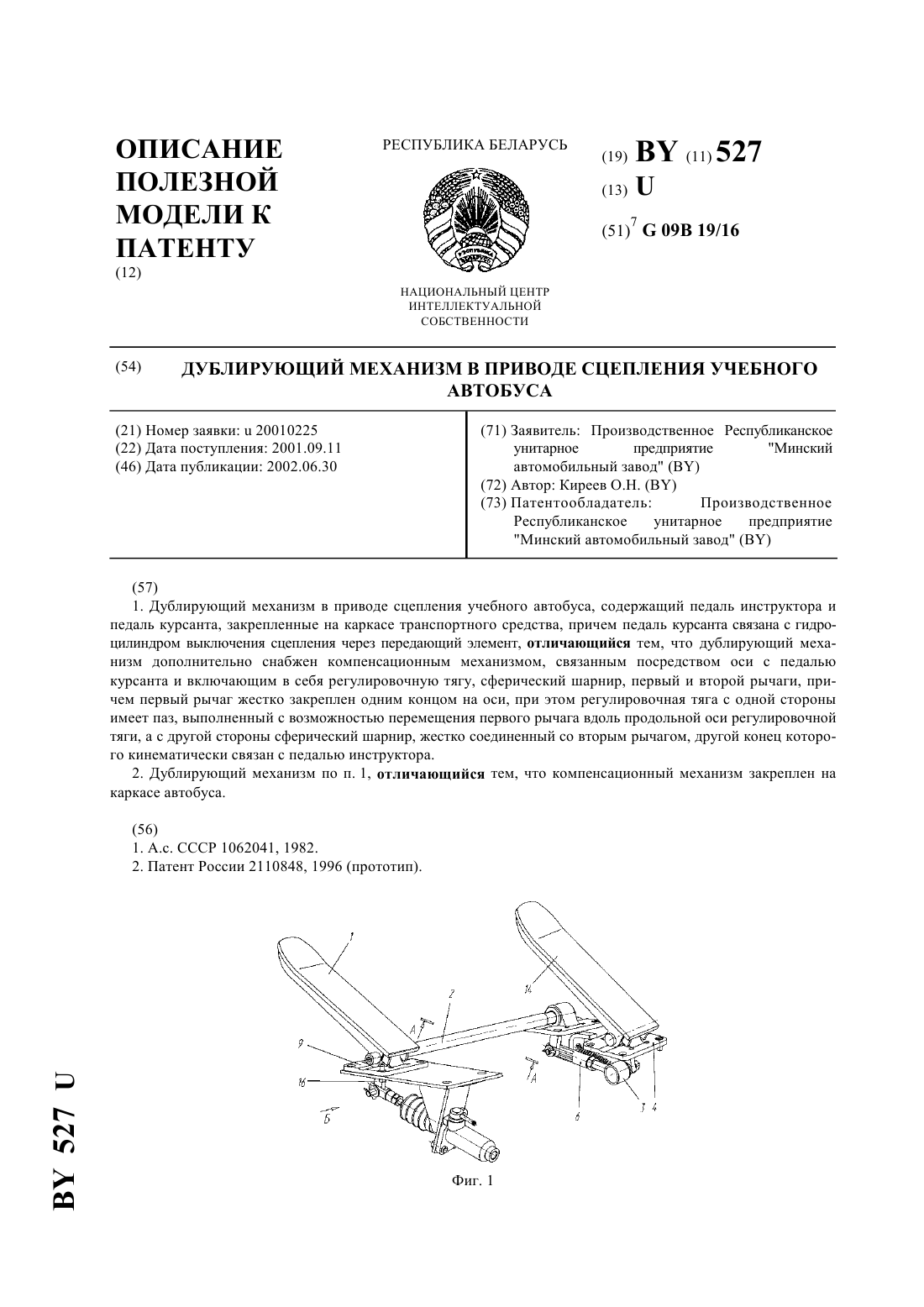

Номер патента: U 527

Опубликовано: 30.06.2002

Автор: Киреев Олег Николаевич

МПК: G09B 19/16

Метки: автобуса, сцепления, дублирующий, приводе, механизм, учебного

Текст:

...и первый и второй рычаги, причем первый рычаг жестко закреплен одним концом на оси. Регулировочная тяга имеет паз, выполненный с возможностью перемещения первого рычага вдоль продольной оси регулировочной тяги, с другой стороны регулировочная тяга соединена со сферическим шарниром, жестко соединенным со вторым рычагом, другой конец которого кинематически связан с осью педали инструктора. Длина паза регулировочной тяги соответствует длине...

Номер патента: 4195

Опубликовано: 30.12.2001

Авторы: АНТОНОВ, Руман

МПК: F16H 61/02, B60K 17/00

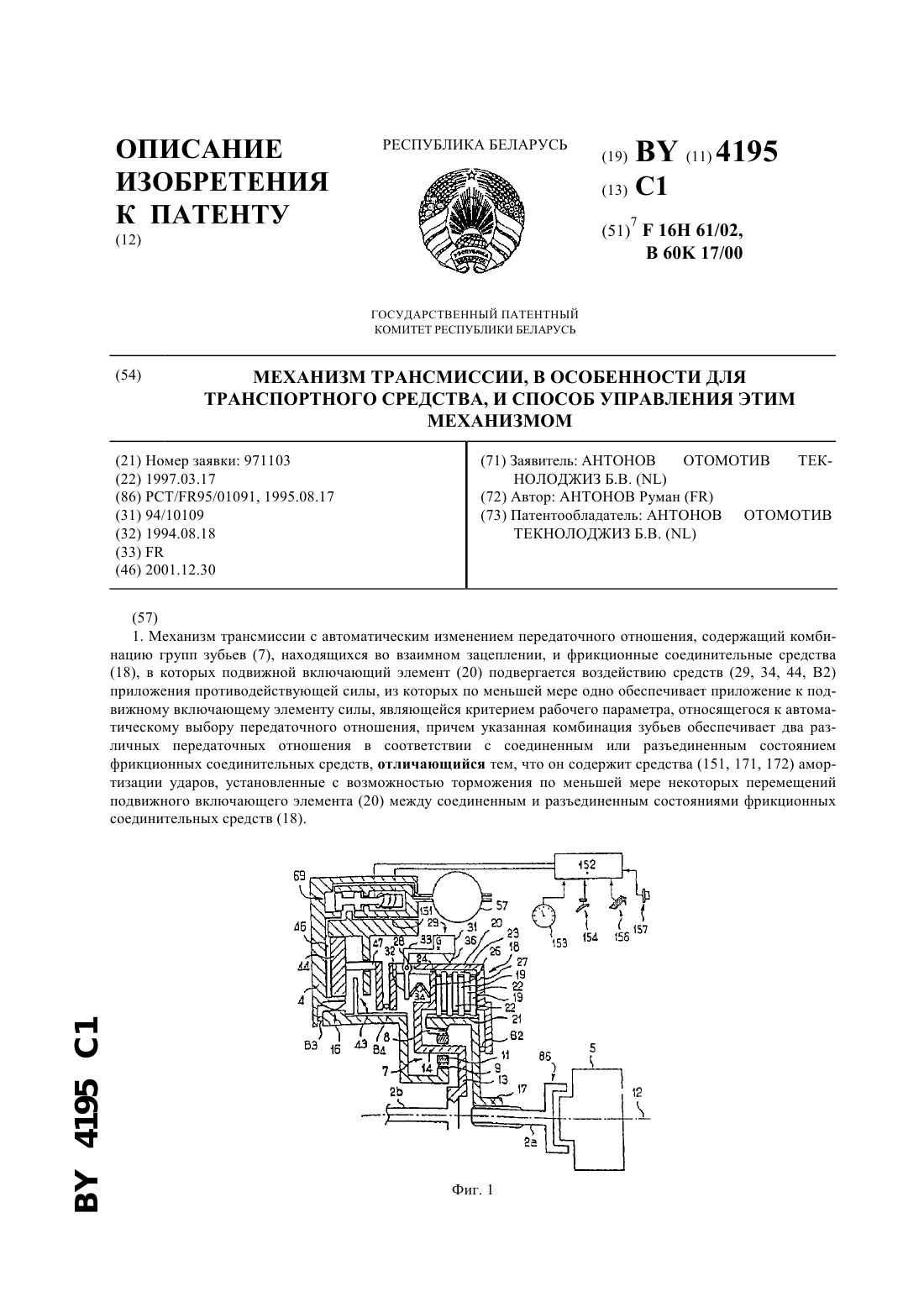

Метки: этим, управления, механизмом, механизм, транспортного, трансмиссии, способ, средства, особенности

Текст:

...по отношению к входному валу 2 посредством шлицев 17. Вокруг колеса 8 расположена муфта 18, которая содержит пакет кольцевых дисков 19, чередующихся с кольцевыми дисками 22. Диски 19 заблокированы от проворота по отношению к колесу 8 с возможностью осевого скольжения. С этой целью диски 19 снабжены внутренними зубьями, находящимися в зацеплении со шлицами 21, которые выполнены заодно с колесом 8. Диски 22 заблокированы от проворота по...

Номер патента: 4033

Опубликовано: 30.09.2001

Авторы: Дмитриев Анатолий Максимович, Басенок Геннадий Сергеевич, Ковалев Владимир Яковлевич

МПК: B02C 18/30, B02C 18/36, A22C 17/00...

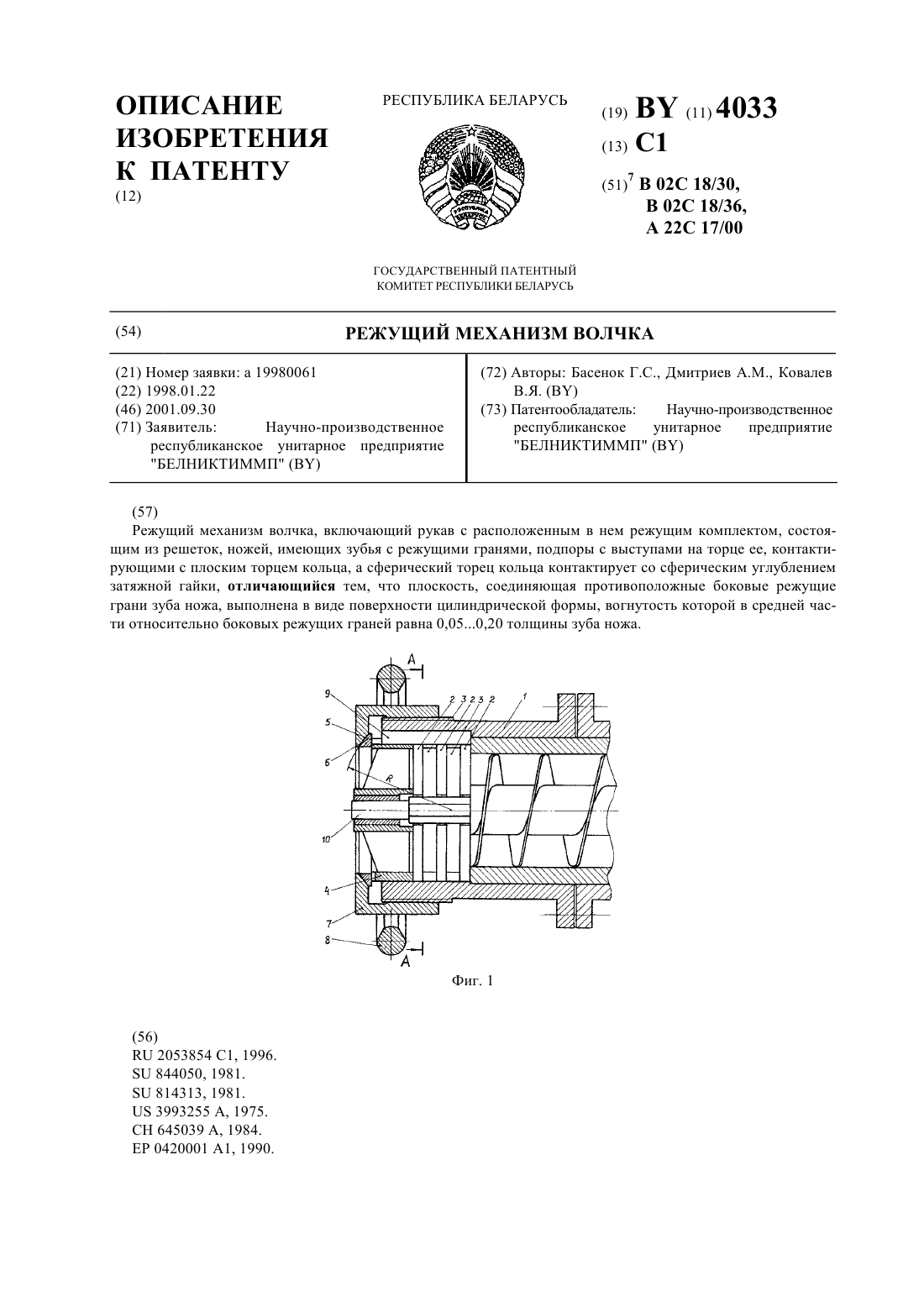

Метки: режущий, механизм, волчка

Текст:

...ножа, выполнена в виде поверхности цилиндрической формы, вогнутость которой в средней части относительно боковых режущих граней равна 0,050,20 толщины зуба ножа. Выполнение поверхности, соединяющей противоположные боковые режущие грани ножа, вогнутой цилиндрической формы радиусом 1, рассчитывается по формуле где- толщина зуба ножа,- вогнутость цилиндрической поверхности и составляет 0,050,20 , что обеспечивает угол заострения ножа меньше...

Номер патента: 4043

Опубликовано: 30.09.2001

Авторы: Закржевский Евгений Викентьевич, Мастеров Вячеслав Михайлович, Холяво Чеслав Антонович, Назаров Александр Сергеевич

МПК: A01B 61/04

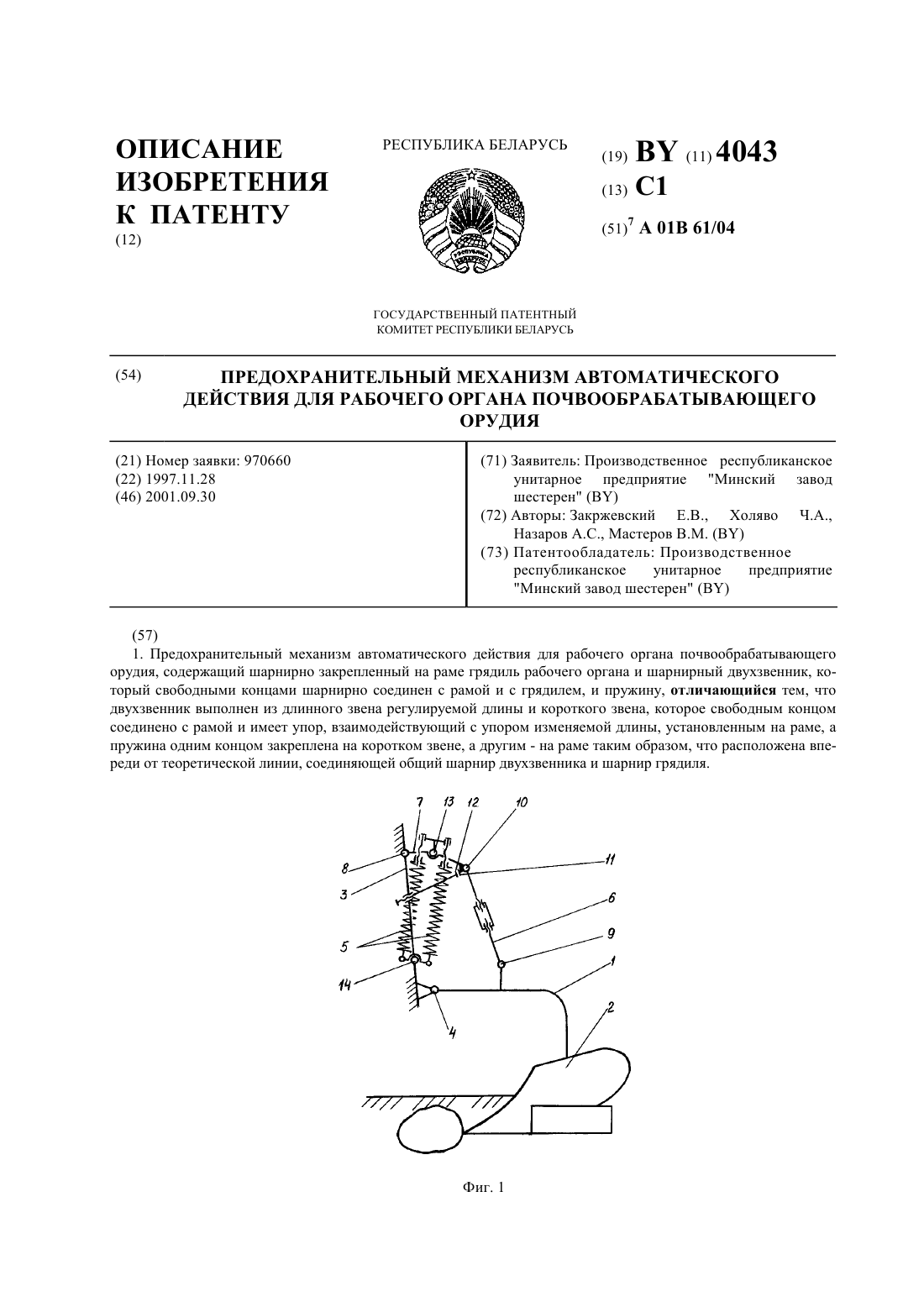

Метки: почвообрабатывающего, органа, автоматического, механизм, предохранительный, рабочего, действия, орудия

Текст:

...двухзвенника и шарнир грядиля, позволяют обеспечить устойчивый ход рабочего органа большей ширины захвата, достаточное усилие на грядиль для удержания рабочего органа большей ширины захвата в рабочем положении и для быстрого возврата его из отключенного положения в рабочее при наезде на препятствие, при этом путь заглубления корпуса уменьшается, работа осуществляется без огрехов. Пружина вынесенная вперед за пределы грядиля, не создает...

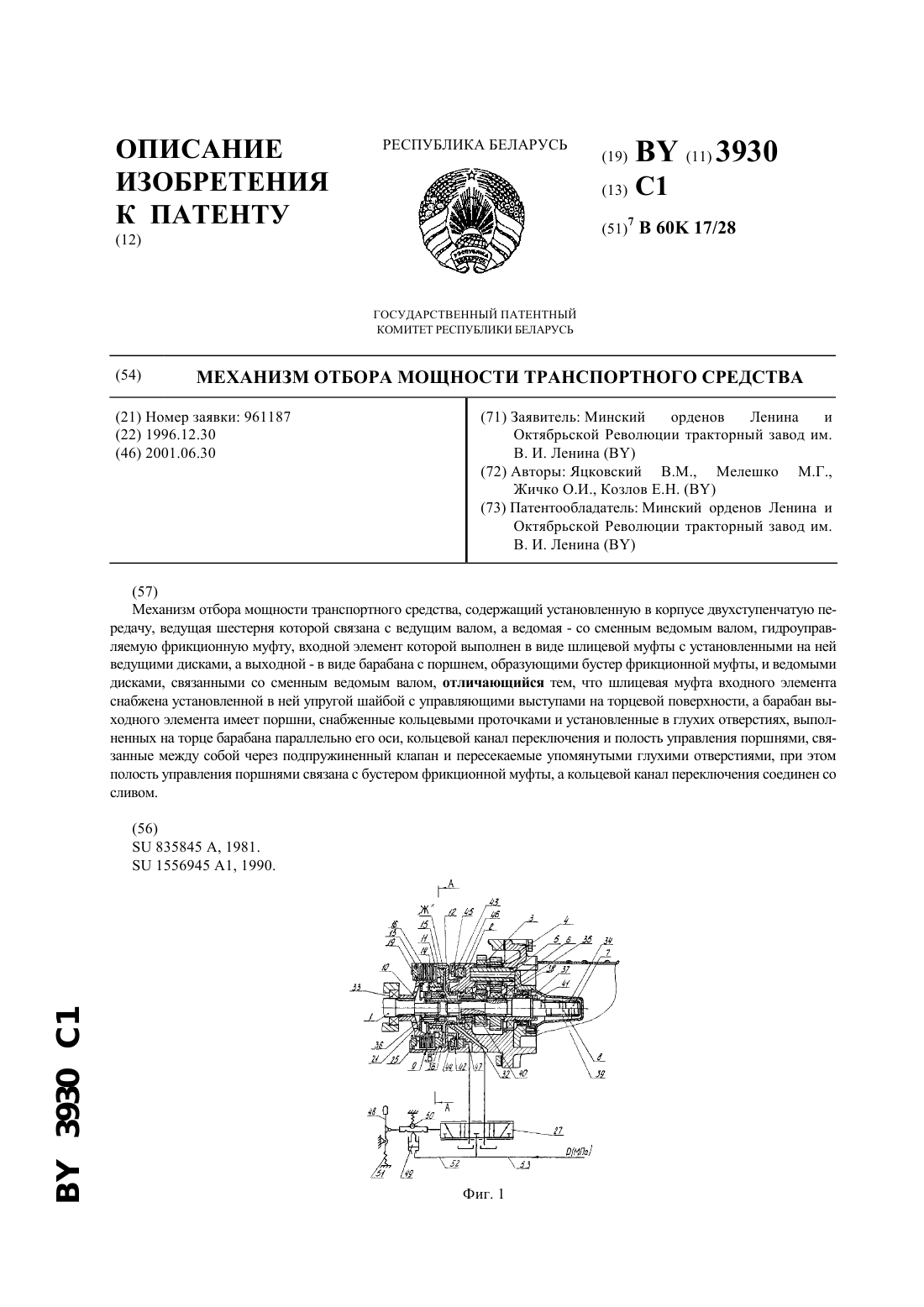

Номер патента: 3930

Опубликовано: 30.06.2001

Авторы: Мелешко Михаил Григорьевич, Жичко Олег Иванович, Козлов Евгений Николаевич, Яцковский Виктор Михайлович

МПК: B60K 17/28

Метки: отбора, механизм, мощности, транспортного, средства

Текст:

...зубчатые венцы трех равнорасположенных блок-шестерен 3. Тормоз 42 сменных хвостовиков 7 и 8 выполнен в виде фрикционного диска 43, установленного на шлицах 44 барабана 12, и упорного диска 45, установленного в неподвижном корпусе 2, сжимаемых поршнем 46. Полость между поршнем 46 и корпусом 2 связана посредством канала 47 с распределителем 27. Распределитель 27 предназначен для включения и выключения муфты 9 и тормоза 42 и имеет три...

Номер патента: 3586

Опубликовано: 30.12.2000

Авторы: Бруно МАИНА, Роберто БЕРТОЛОНЕ

МПК: D03D 47/34

Метки: нити, подачи, механизм, уточной

Текст:

...конуса в своей части, наиболее близкой к меньшему периметру, и поверхность в форме усеченного конуса с одним или несколькими гофрами, перекрывающими директрисы поверхности, в своей части, близкой к большему периметру, в месте соединения тормозного элемента с опорой. Направляющий элемент нити может находиться на расстоянии от выходного конца барабана, обеспечивающим сход сматываемой уточной нити с барабана без соприкосновения с кромкой...

Номер патента: U 219

Опубликовано: 30.12.2000

Авторы: Староверов Николай Викторович, Прохорчик Геннадий Леонидович, Парфенович Владимир Владимирович

МПК: B65G 23/40

Метки: механизм, приводом, шарнирно-рычажным, рычажно-храповой, реверсивный

Текст:

...одностороннего действия, рычага кулачкового механизма с силовым замыканием пружиной, подпружиненной педали и т.п. Задача, на решение которой направлена заявляемая полезная модель - расширение функциональных возможностей механизма. Для этого в предложенном рычажно-храповом реверсивном механизме с шарнирно-рычажным приводом,содержащем храповое колесо с симметричными зубьями, закрепленное неподвижно на ведомом валу, коромысло, свободно...

Номер патента: U 124

Опубликовано: 30.06.2000

Авторы: Назаров Александр Сергеевич, Закржевский Евгений Викентьевич, Холяво Чеслав Антонович, Мастеров Вячеслав Михайлович

МПК: A01B 61/04

Метки: орудия, автоматического, действия, органа, почвообрабатывающего, предохранительный, рабочего, механизм

Текст:

...от теоретической линии, соединяющей шарнир соединения звеньев двухзвенника и шарнир грядиля, позволяют обеспечить устойчивый ход рабочего органа большей ширины захвата, достаточное усилие на грядиль для удержания рабочего органа большей ширины захвата в рабочем положении и для быстрого возврата его из отключенного положения в рабочее при наезде на препятствие, при этом путь заглубления корпуса уменьшается, работа осуществляется без огрехов....

Номер патента: U 110

Опубликовано: 30.03.2000

Авторы: Басалаев Владимир Николаевич, Шестопалов Сергей Иванович, Поддубко Сергей Николаевич

МПК: B60K 17/00

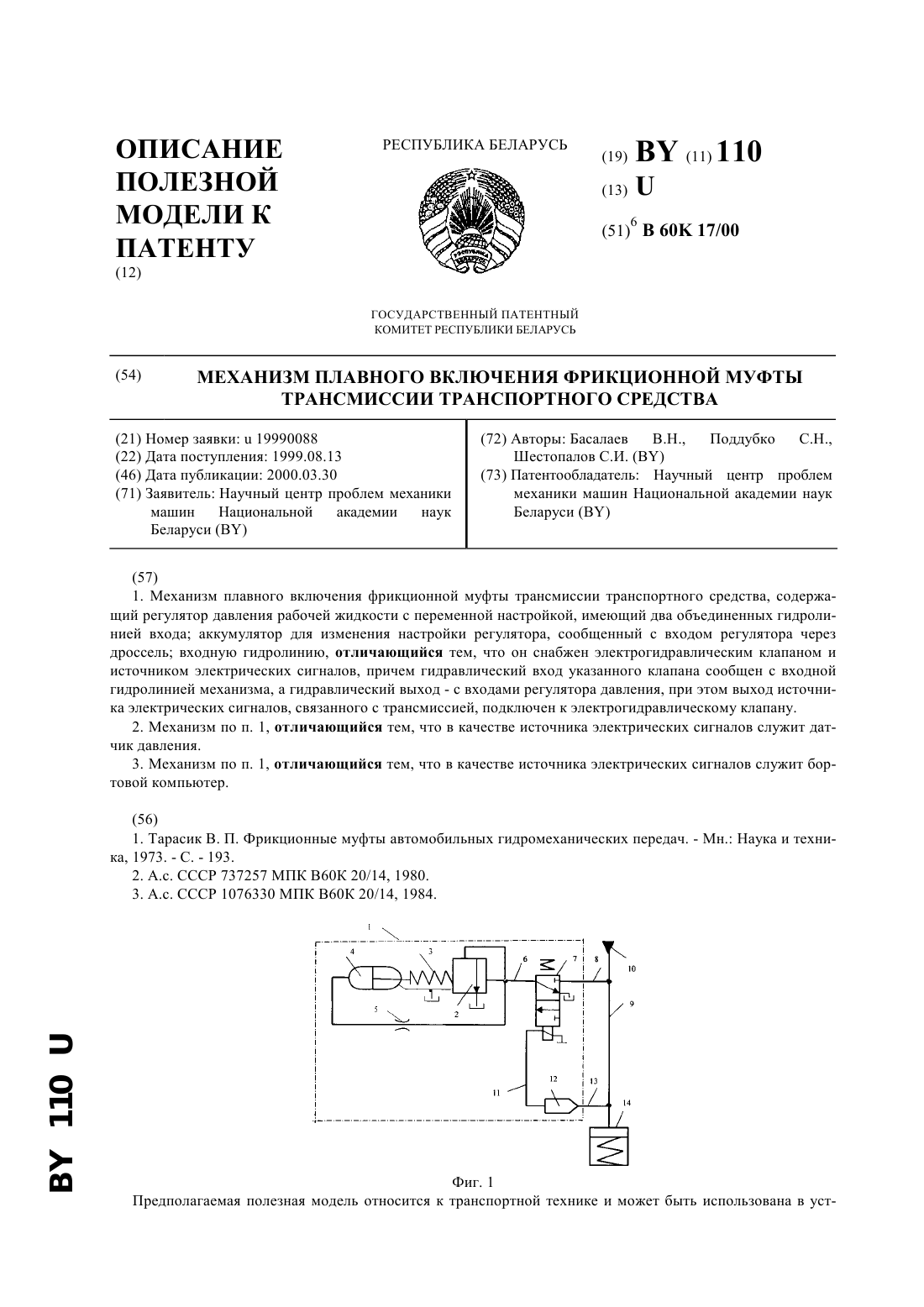

Метки: фрикционной, транспортного, механизм, включения, плавного, средства, трансмиссии, муфты

Текст:

...гидролинией 6 регулятора 2, а гидравлический вход - с входной гидролинией 8 механизма 1, соединенной с напорной гидролинией 9, подключенной к источнику 10 давления. Клапан 7 имеет электрический вход 11, подключенный к выходу источника электрических сигналов, в качестве которого служит датчик 12 давления с электрическим выходом. Вход 13 датчика 12 сообщен с напорной гидролинией 9 управления гидроцилиндром 14 фрикционной муфты (не...

Номер патента: 2982

Опубликовано: 30.09.1999

Автор: Мищенко Владимир Алексеевич

МПК: A62C 37/26

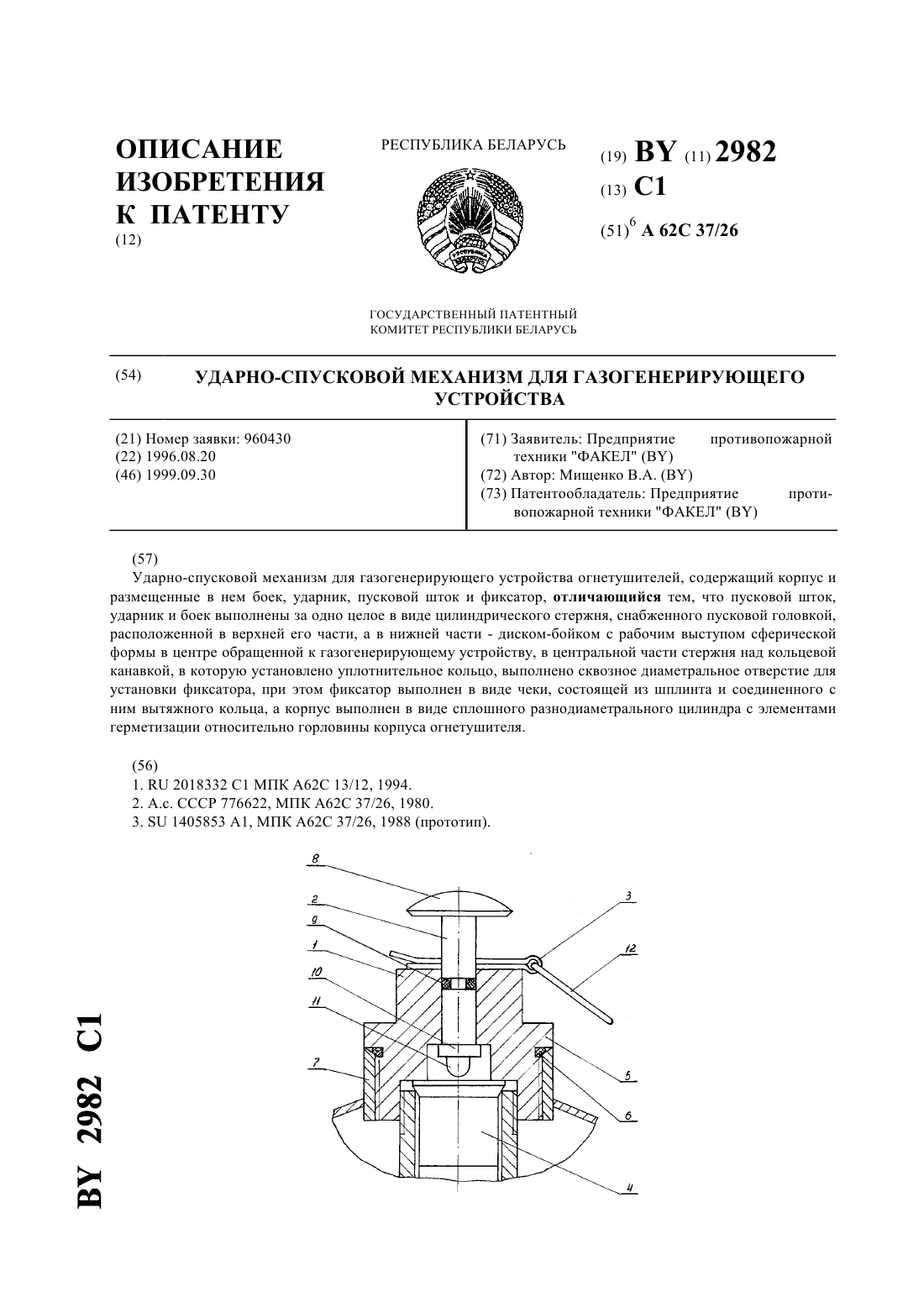

Метки: устройства, ударно-спусковой, механизм, газогенерирующего

Текст:

...существенных признаков, характеризующих известный ударно-спусковой механизм для газогенерируемого устройства огнетушителей, который содержит корпус и размещенные в нем боек, ударник, пусковой шток и фиксатор, в соответствии с изобретением в ударно-спусковом механизме для газогенерируемого устройства пусковой шток, ударник и боек выполнены за одно целое в виде цилиндрического стержня, снабженного пусковой головкой, расположенной в верхней его...

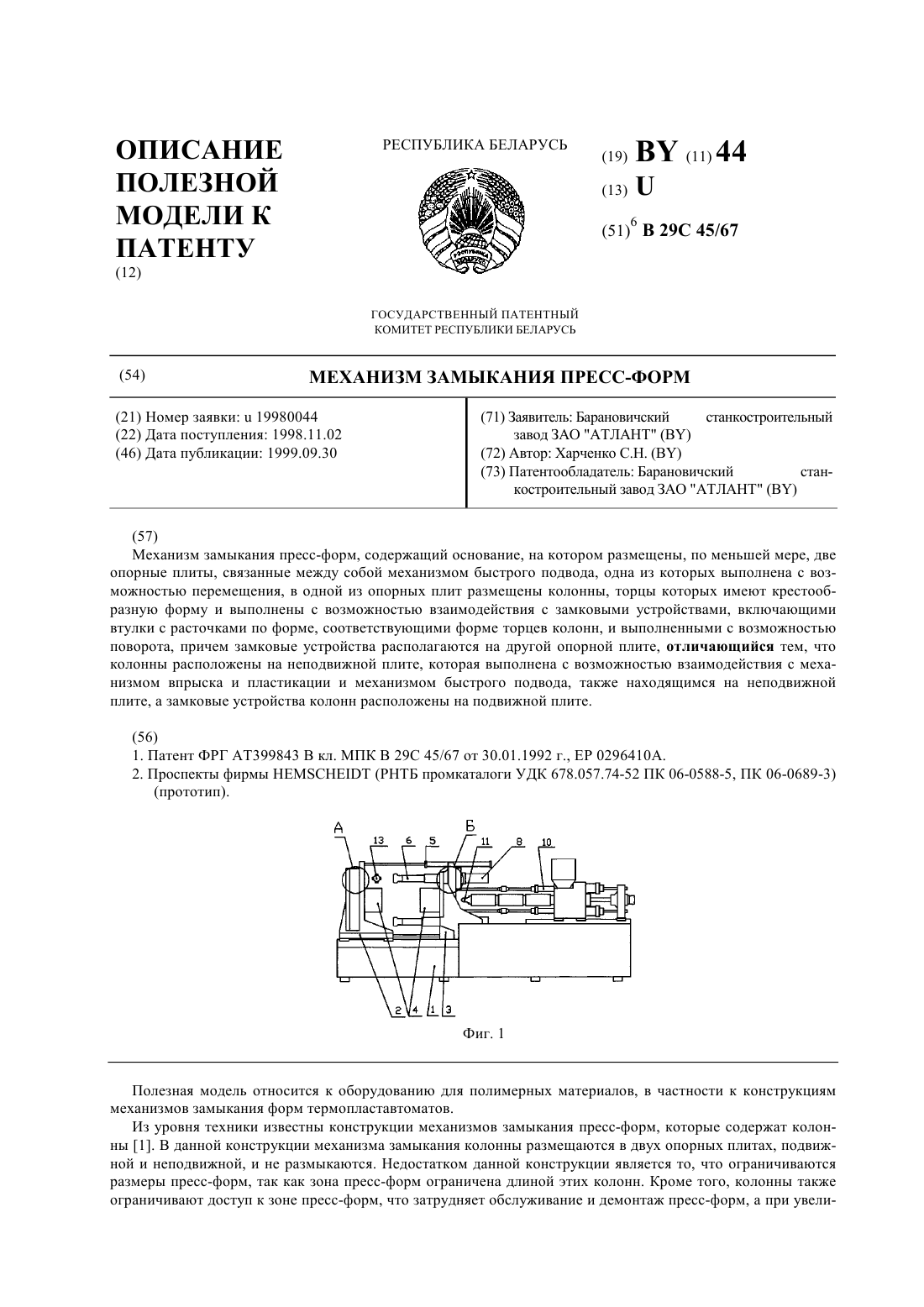

Номер патента: U 44

Опубликовано: 30.09.1999

Автор: Харченко Сергей Николаевич

МПК: B29C 45/67

Метки: замыкания, механизм, пресс-форм

Текст:

...имеют сложную крестообразную форму и выполнены с возможностью взаимодействия с замковыми устройствами, состоящими из втулок с расточками по форме,соответствующими форме торцев колонн сложной крестообразной формы, выполненных с возможностью поворота. Замковые устройства располагаются на другой опорной плите. Кроме того, колонны располагаются на неподвижной плите, которая выполнена с возможностью взаимодействия с механизмом впрыска и...

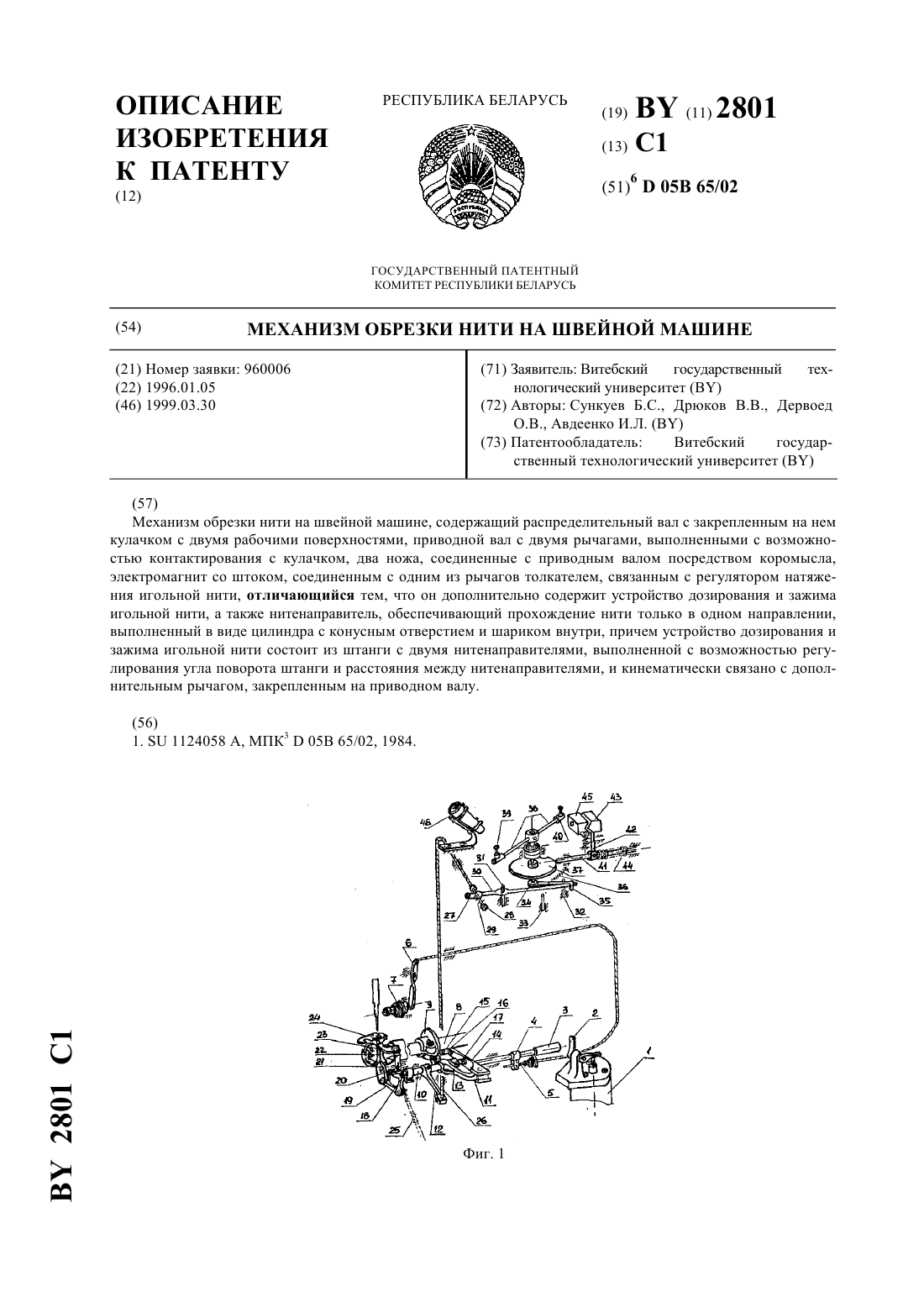

Номер патента: 2801

Опубликовано: 30.06.1999

Авторы: Дервоед Олег Викторович, АВДЕЕНКО Иван Леонидович, Сункуев Борис Семенович, ДРЮКОВ Василий Васильевич

МПК: D05B 65/02

Метки: нити, швейной, механизм, машине, обрезки

Текст:

...с возможностью регулирования угла поворота штанги и расстояния между нитенаправителями, гарантируется требуемый запас игольной нити по трассе, обеспечивающий полное вытягивание свободной ветви игольной нити на изнаночную сторону в начале цикла стачивания, и предупреждается выскакивание нити из ушка иглы в начале цикла стачивания или сразу после цикла обрезки - это повышает надежность обрезки, улучшает качество стачивания, расширяет...

Номер патента: 2465

Опубликовано: 30.12.1998

Авторы: Рагоза Игорь Вячеславович, Тоникян Роберт Тигранович

МПК: D04B 27/00, D04B 25/02

Метки: механизм, машины, основы, круглой, принудительной, основовязальной, нитей, подачи

Текст:

...соединена с кривошипно-шатунным механизмом и обгонной муфтой. Механизм содержит приводной вал 1, на котором жестко закреплен эксцентрик 2 со своим шатуном 3, другой конец которого шарнирно связан с зубчатой рейкой-ползуном 4, установленной в направляющей 5. Направляющая 5 свободно установлена на валу 6 с возможностью поворота вокруг него. На одном конце вала 6 жестко закреплено зубчатое колесо 7 привода зубчатой рейки-ползуна 4, а...

Номер патента: 2376

Опубликовано: 30.09.1998

Авторы: Трусов Николай Калистратович, Жарский Владимир Владимирович

МПК: H02K 41/03

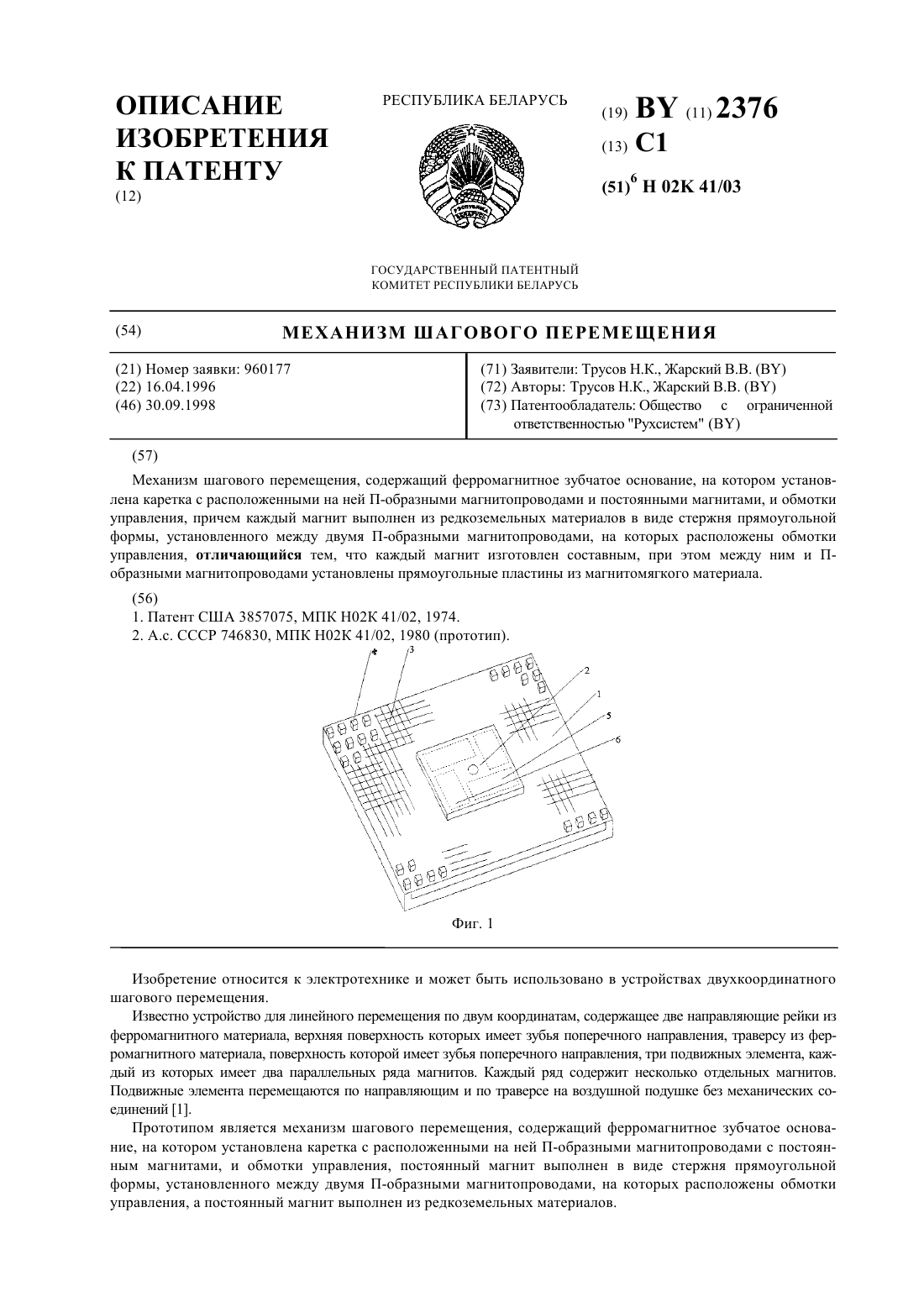

Метки: шагового, механизм, перемещения

Текст:

...на ней П-образными магнитопроводами и постоянными магнитами, и обмотки управления, причем каждый постоянный магнит выполнен из редкоземельных материалов в виде стержня прямоугольной формы, установленной между двумя Побразными магнитопроводами, а каждый магнит изготовлен составным, при этом между ним и П-образными магнитопроводами расположены прямоугольные пластины из магнитомягкого материала. На фиг. 1 показан общий вид устройств на...

Номер патента: 2421

Опубликовано: 30.09.1998

Автор: Рагоза Игорь Вячеславович

МПК: D04B 15/88

Метки: круглой, оттяжки, механизм, машины, основовязальной

Текст:

...по поверхности трубчатого изделия 9, то создаваемое ими усилие оттяжки равно силе трения между наружной поверхностью барабанов 7 и 8 и поверхностью трубчатого изделия 9. Поэтому усилие оттяжки, равное силе трения, изменяют путем изменения давления оттяжных барабанов 7 и 8 на поверхность трубчатого изделия 9 чем больше давление, тем, прямо пропорционально больше усилие оттяжки и наоборот. Величина растяжения пружины 18, определяющая...

Номер патента: 2063

Опубликовано: 30.03.1998

Автор: Украинко Михаил Михайлович

МПК: F16H 19/04

Метки: возвратно-поступательного, движения, вращательное, преобразования, механизм

Текст:

...стороны рейки, а ведомые - на зубчатых колесах, при этом зубчатое колесо ведомых кулачков первой муфты находится в зацеплении с зубчатым колесом промежуточного вала, а второй муфты - с зубчатым колесом ведомого вала. Эти особенности механизма позволяют получить высокие обороты ведомого вала от сравнительно тихоходного двигателя при простой и дешевой в изготовлении конструкции самого механизма, его минимальных габаритах за счет установки на...

Номер патента: 2004

Опубликовано: 30.12.1997

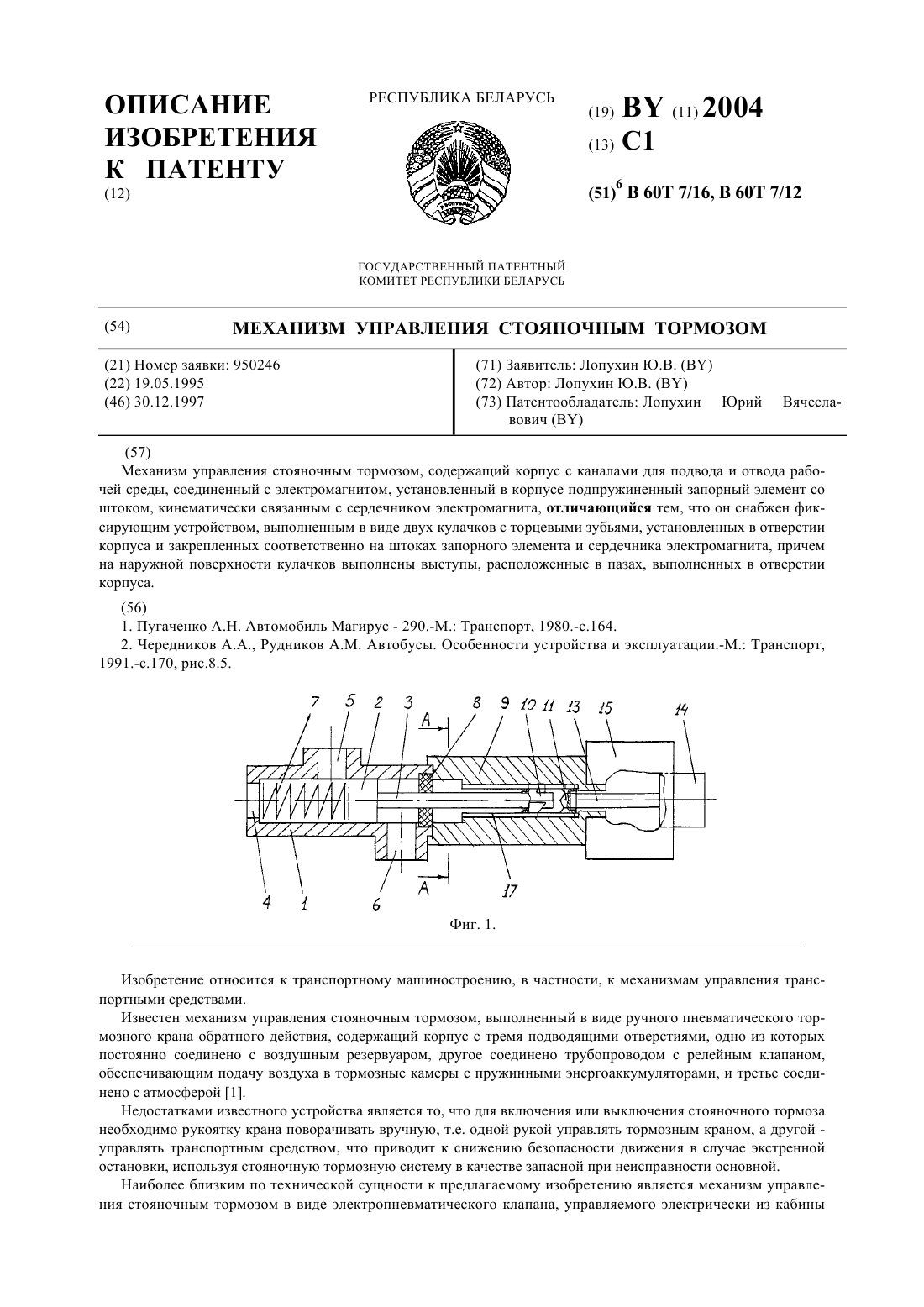

Автор: Лопухин Юрий Вячеславович

МПК: B60T 7/16, B60T 7/12

Метки: тормозом, механизм, стояночным, управления

Текст:

...управления стояночным тормозом, общий вид. На фиг.2 - разрез А-А на фиг.1. На фиг.3 - то же, его развертка. На фиг.4 изображен в разрезе кулачок фиксирующего устройства, закрепленный на штоке запорного элемента. На фиг.5 - разрез Б-Б на фиг.4. На фиг.6 изображен в разрезе кулачок фиксирующего устройства, закрепленный на штоке сердечника электромагнита. На фиг.7 разрез В-В на фиг.6. Механизм управления стояночным тормозом содержит корпус 1, в...

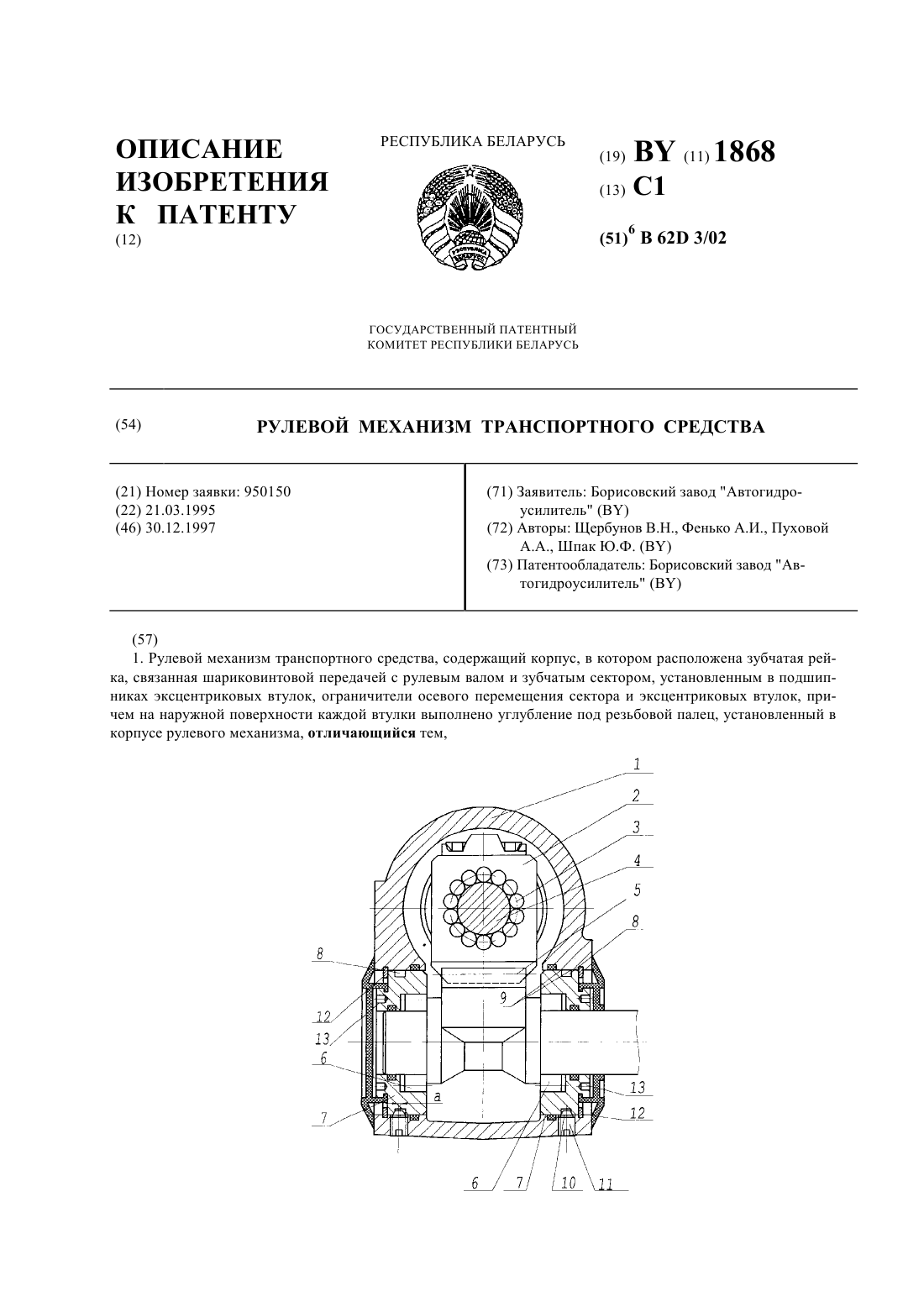

Номер патента: 1868

Опубликовано: 30.12.1997

Авторы: Щербунов Виктор Николаевич, Пуховой Александр Алексеевич, Фенько Анатолий Иванович, Шпак Юрий Федорович

МПК: B62D 3/02

Метки: рулевой, транспортного, механизм, средства

Текст:

...передачей с рулевым валом и сцепленная с зубчатым сектором, установленным в подшипниках эксцентриковых втулок, ограничители осевого перемещения сектора и эксцентриковых втулок, на наружной поверхности каждой из которых выполнено углубление под резьбовой палец, установленный в корпусе рулевого механизма, это углубление выполнено в виде кольцевой канавки прямоугольного профиля, образующая две острые кромки, а на конце резьбового пальца,...

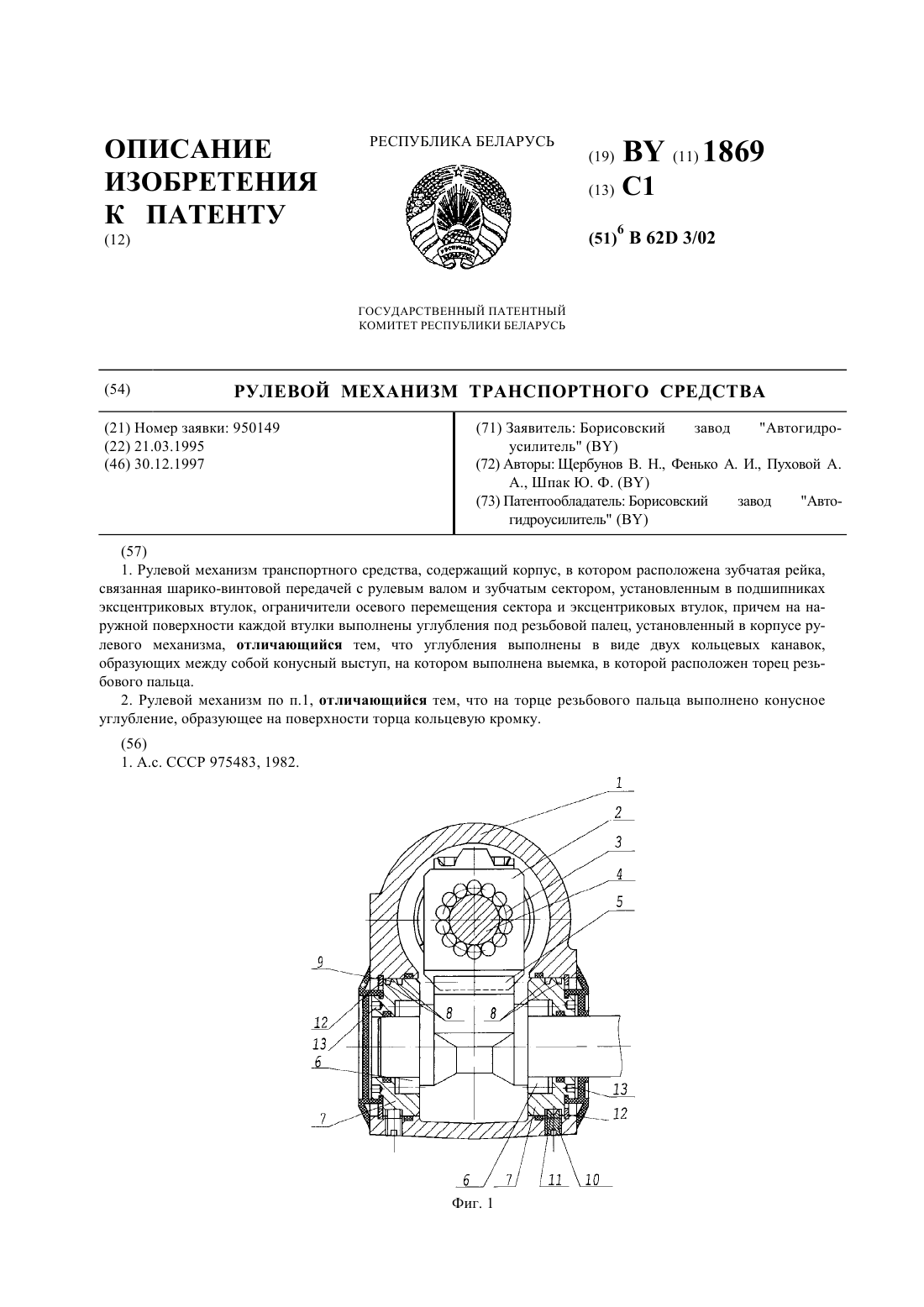

Номер патента: 1869

Опубликовано: 30.12.1997

Авторы: Шпак Юрий Федорович, Фенько Анатолий Иванович, Пуховой Александр Алексеевич, Щербунов Виктор Николаевич

МПК: B62D 3/02

Метки: рулевой, механизм, средства, транспортного

Текст:

...которых выполнены углубления под установленные в резьбовых отверстиях корпуса резьбовые пальцы, на наружной поверхности каждой втулки выполнены углубления под резьбовой палец, эти углубления выполнены в виде двух кольцевых канавок, образующих между собой конусный выступ, на котором выполнена выемка, в которой расположен торец резьбового пальца. Кроме того, на торце резьбового пальца выполнено конусное углубление, образующее на поверхности...

Номер патента: 1034

Опубликовано: 14.03.1996

Авторы: Белявский Евгений Иванович, Ляшук Юрий Федорович, Филиппович Евгений Владимирович, Власов Валерий Архипович, Зенькович Василий Александрович, Луценко Виктор Евгеньевич

МПК: H02K 41/02

Метки: перемещения, шагового, механизм

Текст:

...н бд равно яг(къ.5 3, где К любое целое иисло И Р период зубчатой структуры ферромагнитного зубчатого основан ния 1. Электромагнит Б смещен по отношению к электромагнитному А на величину, равную Р(К ).Устройство работает следующим образом.Для создания воздушной подушки в каретку 2 подают сжатый воздух.Син ла притяжения, создаваемая магнитной связью между кареткой 2 и ферромагнитным зубчатым основанием 1, и сила отталвикания создаваемая...

Номер патента: 870

Опубликовано: 15.08.1995

Авторы: Антонов В. В., Шленский В. Е.

МПК: B29D 30/32, B29D 30/18

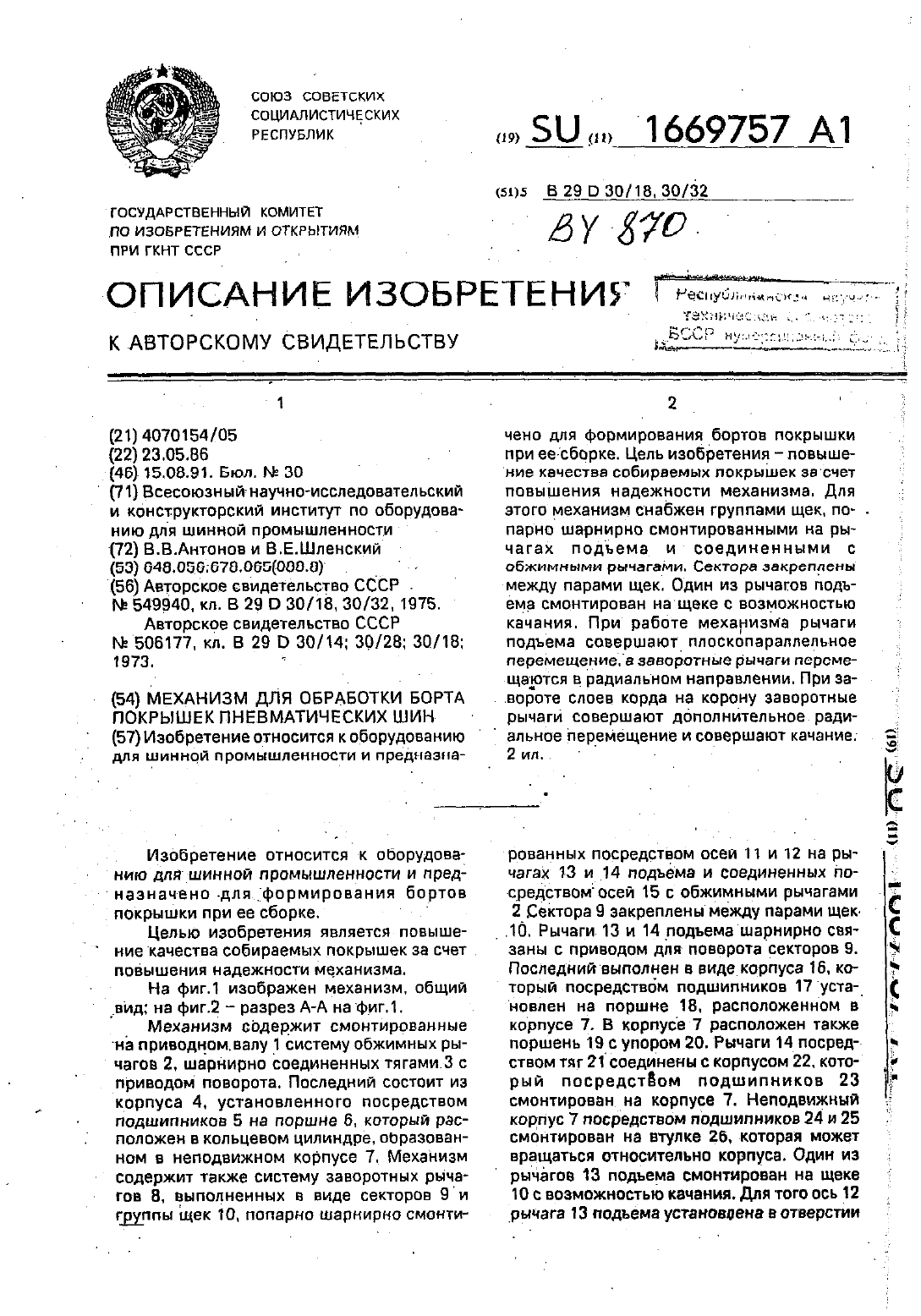

Метки: пневматических, механизм, борта, покрышек, шин, обработки

Текст:

...поршень 1941 упором 20. Рычаги 14 посредством тяг 21 соединены с корпусом 22. который посредством подшипников 23 смонтирован на корпусе 7. Неподвижный корпус 7 посредством подшипников 24 и 25 смонтирован на втулке 26. которая может вращаться относительно корпуса. Один из рычагов 13 подъема смонтирован на щеке 10 с возможностью качания. Для того ось 12 рычага 13 подъема установлена в отверстиипродолговатоной формы. выполненном в щеке 10....

Номер патента: 797

Опубликовано: 15.08.1995

Автор: Жуков Ю. Н.

МПК: F01L 1/34, F02D 13/02

Метки: внутреннего, сгорания, двигателя, газораспределения, механизм, четырехтактного

Текст:

...угла поворота распределительного вала относительно привода от частотывращения для различных валов выбрана неодинаковой.Промежуточный элемент привода распредвалов может собойпрпменяющимся для привода топливных насосов высокого давления КАМАЗ 74 Ореагирующими на изменение скоростН 0 Горещимаувеличивать ДЛИТЕЛЬНОСТЬ ПЭРИОДЗ ОТКРЫТИЯ КЛЗПЭНОБ приУВЭЛНЧЭНИН ЧЭСТОТЫ вращения НОЛЭНБЗЛЗ. ЭТО ПРОИСХОДИТ за СЧЭТтого, что клапаны, как впускной, так...

Номер патента: 638

Опубликовано: 30.06.1995

Авторы: Тоникян Роберт Тигранович, Бегунов Петр Михайлович, Василюк Петр Юлианович, Рагоза Игорь Вячеславович

МПК: D04B 25/02

Метки: платин, основовязальной, машины, круглой, перемещения, радиального, механизм

Текст:

...несет воронку 8, контактирующую с поверхностью платиновой коронки, а внижней части труба 3 винтами 9 закреплена относительно кольца 10, установленного под плитой 7. Винты 9 проходят через кулисные отверстия стакана 1. На нижней части стакана 1 закреплено кольцо 11, которое шарнирно через тяги 12 связано с качающейся рамой 13, свободно установленной на главном валу 14 машины. Рама 13шарнирно через тягу 15 связана с плечом.рычага 16, второе...

Номер патента: 637

Опубликовано: 30.06.1995

Авторы: Рагоза Игорь Вячеславович, Василюк Петр Юлианович, Бегунов Петр Михайлович, Тоникян Дина Николаевна

МПК: D04B 25/02

Метки: механизм, машины, основовязальной, прокачки, ушковых, игл

Текст:

...к гребенке, и пружины 24, работающей на сжатие на винте 23 между его головкой и диском.Стойка 25 связана с рычагом 5 с помошью шарнира, ось которого установлена на ползуне 26, фиксируемом на рычаге 5 винтом 27.Стойка 25 закреплена на плите 18 станины винтом 28, проходящим через кулисное отверстие в основании стойки 25.Рычаг 5 связан с серьгой 6 шарниром,ось которого установлена на ползуна 29,фиксируемом на рычаге 5 винтом.Механизм работает...

Номер патента: 422

Опубликовано: 30.03.1995

Авторы: Мовчан В. И., Кенько В. М., Россол А. И., Палий О. И., Евсеев А. М., Терехов А. В.

МПК: B23Q 16/02

Метки: позиционирования, механизм

Текст:

...осей каждого последующего после первого относительно оси первого отверстия. После доворота планшайба 4 фиксируется тормозом на чертеже не показан). если это требуется или самим фиксатором. если нагрузка на планшайбу незначительная.Например (си. фиг. 2 если 2 360. Аг 1.30. р 30 т.е. требуется обеспечить минимальный поворот планшайбы в 30. имея комплекс фиксаторов в 30 шт. со смещением зубьев относительно оси фиксатора в 0. 1. 2. 31.29. то...

Номер патента: 507

Опубликовано: 30.03.1995

Автор: Йозеф Фекер

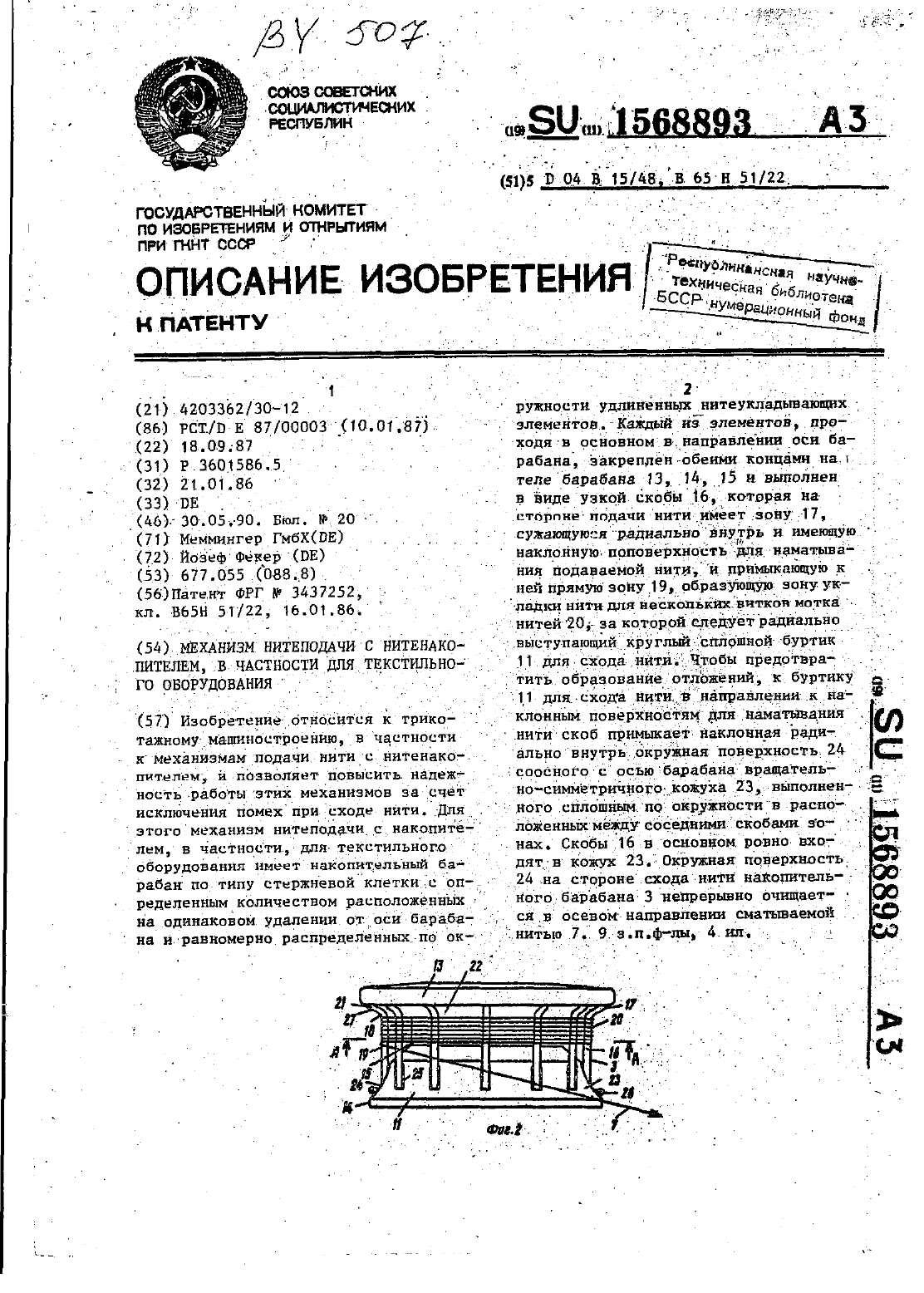

МПК: B65H 51/22, D04B 15/48

Метки: нитенакопителем, частности, механизм, оборудования, текстильного, нитеподачи

Текст:

...Окружная поверхность 24 примыкаетВ НИЖНИХ зонах БОЛЬШОГОТДИЗМЕТРЗ ров нок круговому буртику 11 для схода нити и простирается затем с вогнутым искривлением-радиально внутрь, причем ее зона меньшего-диаметра простирается по меньшей мере до середины,прямых участков скоб,.однако в данном случае ниже радиальнорасположенной внутрь стороны участков 19 скоб. Окружная поверхность 24 могла бы быть также конусной поверхностью. Однако в этом случае...

Номер патента: 416

Опубликовано: 30.03.1995

Автор: Фельдман Айзик Иосифович

МПК: F04D 27/00, F04D 29/56

Метки: вентилятора, направляющего, поворота, осевого, лопаток, аппарата, механизм

Текст:

...расположенные по 15 Рычагамш 3 И 4 окружности рычаги 3, 4 с щелевымипа зам 5, 6 и отверстиями 7, смещенны Ф О Р М У Л а ИЗ О 5 Р Е Т О Й И Я иотносительно продольных осей па- эов 5 6, причем штифты 2 приводного Механизм поворота лопаток осевого- кольца 1 размещены в пазах 5,б рыча 20 направляющего аппарата вентилятора,гов 3, 4, а цапфы 8 поворотных лопа- СОДЕРЖаЩНйиПРИВОдНОе КОЛЬЦО СО Штифток 9 в отверстиях 7, причем част там,...

Номер патента: 111

Опубликовано: 30.09.1994

Авторы: Резников А. А., Кацыгин В. В., Сидоренко Г. И.

МПК: A63B 22/06

Метки: механизм, педальный

Текст:

...11 длятпередаточного отношения планетарной передачи. равногоц ЧЮ. овальных траекторий удвижениядконечно- д стей. приводящих в движение педали 11а Таким образомддпя изменения формыдостаточно изменить длину кривошипа 8 либо расстояние от оси тяги 9 до педали 11. Для изменения положения осей овальной траектории движения педалей 11 достаточ но изменить начальный уголйад -(фиг.3) по ворачивая корпус 1 при помощи рукоятки 17 пошкальному...

Номер патента: 126

Опубликовано: 30.09.1994

Авторы: Кичигин А. Ф., Баландинский Е. Д., Кучерявый В. М., Григорьев С. В., Колено А. В., Колено В. В., Мальцев В. В.

МПК: B25D 9/12

Метки: механизм, гидравлический, ударный

Текст:

...с обрабатываемым объектом. Гидравлический ударный механизм работает следующим образом. При-отсутствии нажатия со стороны рабочего инструмента 22 подвижные элементы устройства находятся в исходном положении. Рабочая жидкость по напорному каналу 11 от насоса поступает вкамеру рабочего хода В и по каналу 15 в камеру управления 8. удерживая ступенчатый распределитель 4 в крайнем верхнем положении. По осевому 9 и радиальному 1.0...

Номер патента: 25

Опубликовано: 30.05.1994

Автор: Хибник Иосиф Наумович

МПК: F16H 1/22

Метки: хибника, механизм, вращения, передачи

Текст:

...8. тягой 9 и червяком 14. Червяк 14 сообщает вращение червячному колесу 15. которое через вал 16 сообщает вращение эксцентриком 17.Эксцентрики 17, езатчмодействуя с ВИЛкой 11. стремятся повернуть ее вокруг не подвижной оси 18, При этом вокруг этой же оси поворачивается гнездо 19. Когда упор 12 образует с гнездом 19 зазор е. вилка 11 СВОбОДНО КЗЧЭЕТСЯ ВОКПУГ НЭПОДВИЗКНОЙ ОСИ 18 и валы 2 и 3 вращаются ос одинаковой скоростью. так как тяга 9 не...
