Механизм прокачки ушковых игл основовязальной машины

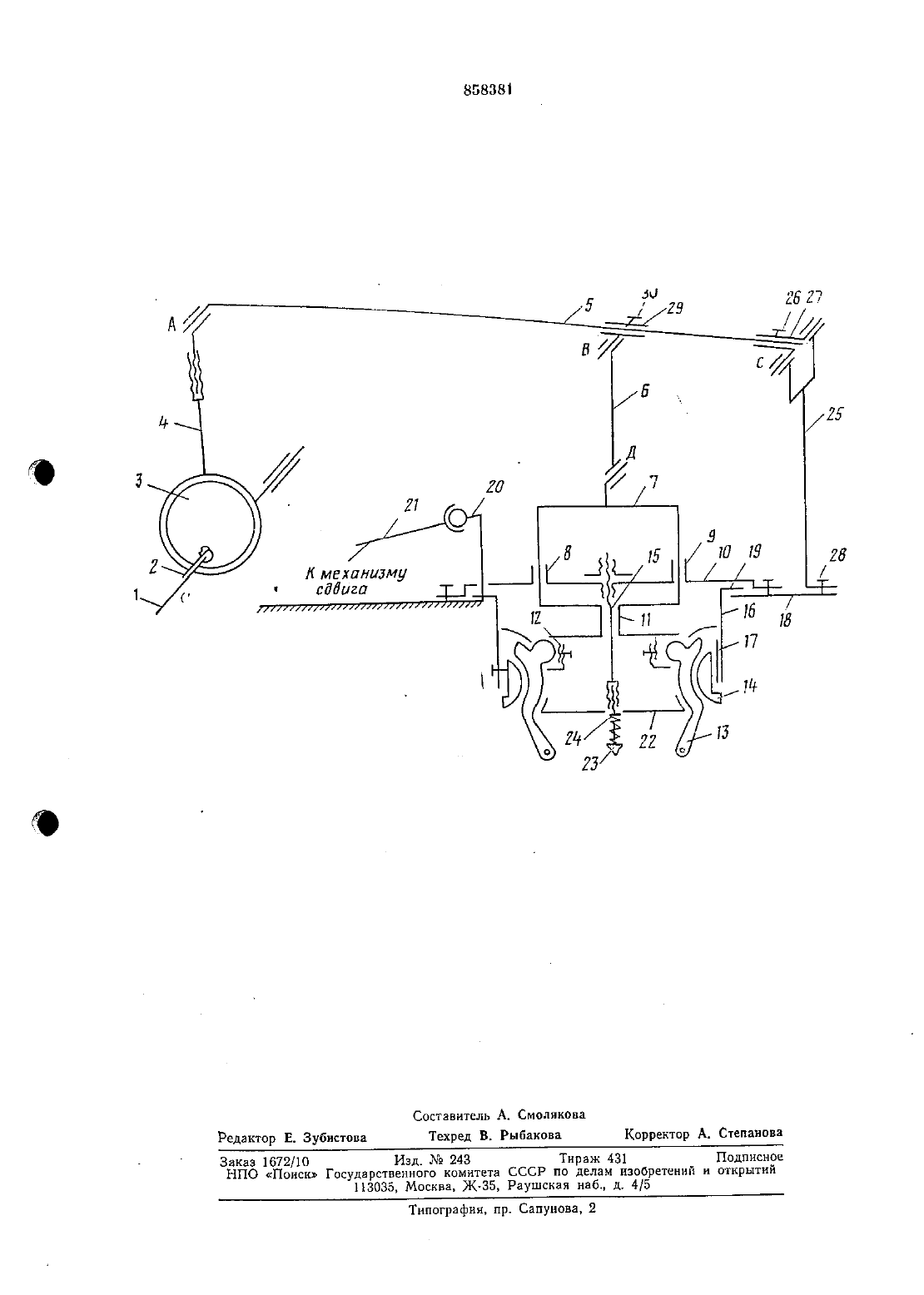

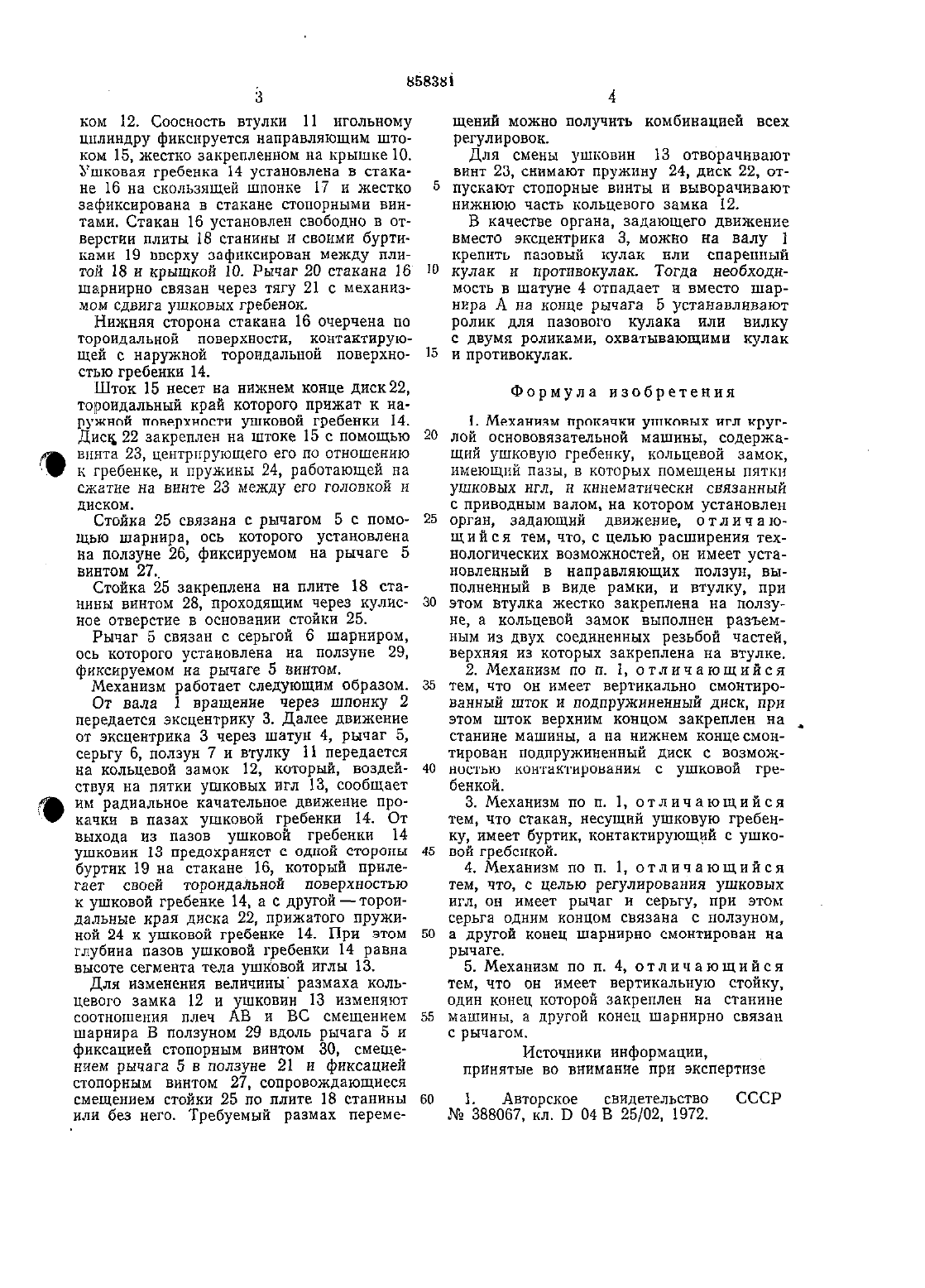

вникнуть патент Мг 51372Витебский технологический институт легкой промышленности(54) МЕХАНИЗМ ПРОКАЧКИ УШКОВЫХ ИГЛ КРУГЛОИ ОСНОВОВЯЗАТЕЛЬНОЙ МАШИНЫИзобретение относится к области трикотажного машиностроения, а именно, к механизмам прокачки ушковых игл круглых основовязальиьтх машин.Известен механизм прокачки ушковых игл круглой осиововязальной машины,содержащий ушковую гребенку, кольцевой замок, имеющий пазы, в которых помещеНЫ ПЯТКИ УШКОВЬТХ ИГЛ, И КИНЕМЕТИЧЕСКИ связанный с приводным валом, на котором установлен орган, задающий П.Известный механизм прокачки ушковых игл имеет ограниченные технологические возможности.С целью расширения технологических возможностей, механизм имеет установленный в направляющих ползун, выполненный в виде рамки, и втулку, при этом втулка жестко закреплена на ползуне,а кольцевой замок выполнен разъемным из двух соединенных резьбой частей, верхняя из которых закреплена на втулке.Механизм имеет вертикально смонтированный шток и иодпружътненньтй диск, при этом шток верхним концом закреплен на станине машины, а на нижнем конце смонтирован подпружтхненный диск с возможно стью контактировавия с ушковой гребенкой.С целью регулирования ушковых игл,механизм имеет рычаг и серьгу, при этом серьга одним концом связана с ползуном,а Другои конец шарнирно смонтирован на рычаге.Кроме того, механизм имеет вертикальную сбойку, один конец которой закреплен на станине машины, а другой конец шарнирно связан с рычагом.Сущность изобретения поясняется чертежом, на котором схематично изображен механизм.На валу 1 на шпонка 2 установлен орган,задающий движение, например эксцентрик 3. Эксцентрик 3 шатуном 4 шарнирно связан через рычаг 5 и серьгу 6 ползуном 7,выполненным в виде рамки. Боковые стороны 7 свободно проходят в направляющих 8 и 9 на крышке 10. жестко закрепленной на станине. Внизу ползуи 7 несет соосно цилиндру втулку 11, на которой жестко закреплен кольцевой замок 12, выполненный из двух. соедпнеииьтх резьбой частей. Верхняя часть замка 12 закрепленасвободно в пазах ушковой гребенки Н,своими пятками связаны с кольцевым зам3 ком 12. Соосность втулки 11 игольному цилиндру фиксируется направляющим штоком 15, жестко закрепленном на крышке 10. Ушковая гребенка 14 установлена в стакане 16 на скользящей шпонке 17 и жестко зафиксирована в стакане стопорными винтами. Стакан 16 установлен свободно в отверстии плиты 18 станины и своими буртикамн 19 вверху зафиксирован между пли той 18 и крышкой 10. Рычаг 20 стакана 16шарнирно связан через тягу 21 с механизмом сдвига ушковых гребенок.Нижняя сторона стакана 16 очерчена по тороидальной поверхности, контактирующей с наружной тороидальной поверхностью гребенки 14.Шток 15 несет на нижнем конце диск 22,тороидальный край которого прижат к наружной поверхности ушковой гребенки 14. Диск 22 закреплен на штоке 15 с помощью винта 23, центрпрующего его по отношению к гребенке, и пружины 24, работающей на сжатие на винте 23 между его головкой и диском.Стойка 25 связана с рычагом 5 с помошью шарнира, ось которого установлена на ползуне 26, фиксируемом на рычаге 5 винтом 27.Стойка 25 закреплена на плите 18 станины винтом 28, проходящим через кулисное отверстие в основании стойки 25.Рычаг 5 связан с серьгой 6 шарниром,ось которого установлена на ползуна 29,фиксируемом на рычаге 5 винтом.Механизм работает следующим образом.От вала 1 вращение через шпонку 2 передается эксцентрику З. Далее движение от эксцентрика З через шатун 4, рычаг 5,серьгу 6, ползун 7 и втулку 11 передается на кольцевой замок 12, который, воздействуя на пятки ушковых игл 13, сообщает им радиальное качательиое движение прокачки в пазах ушковой гребенки 14. От выхода из пазов ушковой гребенки 14 ушковин 13 предохраняет с одной стороны буртик 19 на стакане 16, который прилегает своей тороидальной поверхностью к ушковой гребенке 14, а с другой тороидальные края диска 22, прижатого пружиной 24 к ушковой гребенке 14. При этом глубина пазов ушковой гребенки 14 равна высоте сегмента тела ушковой иглы 13.Для изменения величины размаха кольцевого замка 12 и ушковин 13 изменяют соотношения плеч АВ и ВС смещением шарнира В ползуном 29 вдоль рычага 5 и фиксацией стопорным винтом 30, смещением рычага 5 в ползуне 21 и фиксацией стопорным винтом 27, сопровождающиеся смещением стойки 25 по плите 18 станиныили без него. Требуемый размах переме 25Щений можно получить комбинацией всех регулировок. уДля смены ушковин 13 отворачивают винт 23, снимают пружину 24, диск 22, отпускают стопорные винты и выворачивают нижнюю часть кольцевого замка 12.В качестве органа, задающего движение вместо эксцентрика 3, можно на валу 1 крепить лавовый кулак или спаренный кулак и иротивокулак. Тогда необходимость в шатуне 4 отпадает и вместо шарнира А на конце рычага 5 устанавливают ролик для вазового кулака или вилку С ДВУМЯ РОЛИКЕМИ, ОХВЗТЫБЗЮЩНМИ кулак и противокулак.1. Механизм прокачки ушковых игл круглой основовязатепьной машины, содержащий ушковую гребенку, кольцевой замок,имеющий пазы, в которых помещены пятки ушиовых игл, и кинематически связанный с приводным валом, на котором установлен орган, задающий движение, отличающийся тем, что, с целью расширения технологических возможностей, он имеет установленный в направляющих ползун, выполненный в виде рамки, и втулку, при этом втулка жестко закреплена на ползуне, а кольцевой замок выполнен разъемным из двух соединенных резь-бой частей,верхняя из которых закреплена на втулке.2. Механизм по 11.1, отличающийся тем, что он имеет вертикально смонтированный шток и подпружинениый диск, при этом шток верхним концом закреплен на станине машины, а на нижнем конце смонтирован подпружиненньхй диск с возможНОСТЬЮ КОНТЗКТИРОВЗНИЯ С УШКОВОЙ гребенкой.4. Механизм по п. 1, отличающийся тем, что, с целью регулирования ушковых игл, он имеет рычаг и серьгу, при этом серьга одним концом связана с ползуном,а ДРУГОЙ КОНЕЦ ШЗрНИрНО смонтирован на рычаге.5. Механизм по п. 4, отличающийся тем, что он имеет вертикальную стойку,один конец которой закреплен на станине машины, а другой конец шариирно связан с рычагом.Источники информации,ПРИНЯТЫЕ ВО ВНИМННИЕ при ЭКСПЕРТИЗЕНПО Поиск Государственного комитета СССР по делам изобретений и открытий
