Ударно-спусковой механизм для газогенерирующего устройства

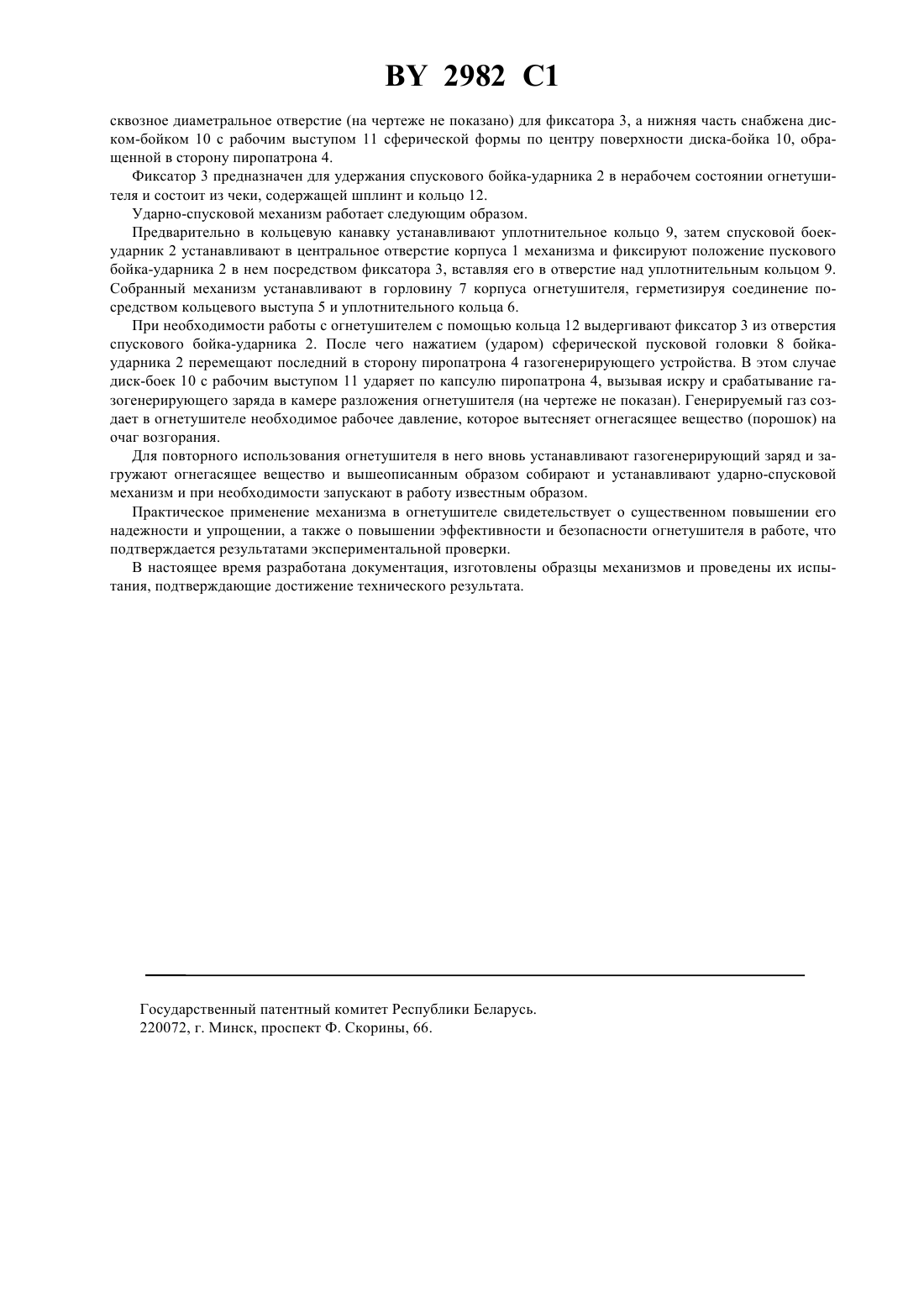

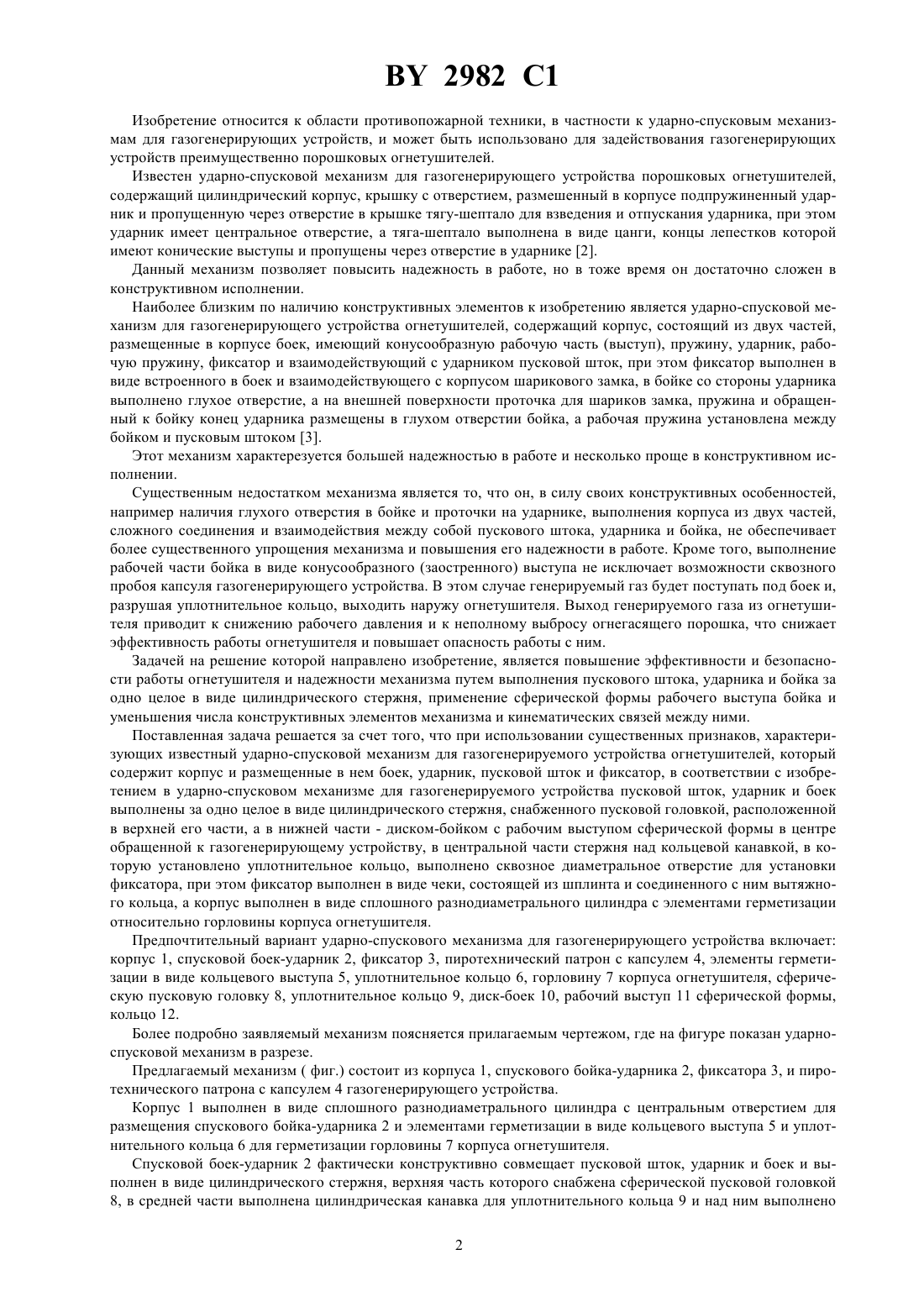

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УДАРНО-СПУСКОВОЙ МЕХАНИЗМ ДЛЯ ГАЗОГЕНЕРИРУЮЩЕГО УСТРОЙСТВА(71) Заявитель Предприятие противопожарной техники ФАКЕЛ(73) Патентообладатель Предприятие противопожарной техники ФАКЕЛ(57) Ударно-спусковой механизм для газогенерирующего устройства огнетушителей, содержащий корпус и размещенные в нем боек, ударник, пусковой шток и фиксатор, отличающийся тем, что пусковой шток,ударник и боек выполнены за одно целое в виде цилиндрического стержня, снабженного пусковой головкой,расположенной в верхней его части, а в нижней части - диском-бойком с рабочим выступом сферической формы в центре обращенной к газогенерирующему устройству, в центральной части стержня над кольцевой канавкой, в которую установлено уплотнительное кольцо, выполнено сквозное диаметральное отверстие для установки фиксатора, при этом фиксатор выполнен в виде чеки, состоящей из шплинта и соединенного с ним вытяжного кольца, а корпус выполнен в виде сплошного разнодиаметрального цилиндра с элементами герметизации относительно горловины корпуса огнетушителя. 2982 1 Изобретение относится к области противопожарной техники, в частности к ударно-спусковым механизмам для газогенерирующих устройств, и может быть использовано для задействования газогенерирующих устройств преимущественно порошковых огнетушителей. Известен ударно-спусковой механизм для газогенерирующего устройства порошковых огнетушителей,содержащий цилиндрический корпус, крышку с отверстием, размешенный в корпусе подпружиненный ударник и пропущенную через отверстие в крышке тягу-шептало для взведения и отпускания ударника, при этом ударник имеет центральное отверстие, а тяга-шептало выполнена в виде цанги, концы лепестков которой имеют конические выступы и пропущены через отверстие в ударнике 2. Данный механизм позволяет повысить надежность в работе, но в тоже время он достаточно сложен в конструктивном исполнении. Наиболее близким по наличию конструктивных элементов к изобретению является ударно-спусковой механизм для газогенерирующего устройства огнетушителей, содержащий корпус, состоящий из двух частей,размещенные в корпусе боек, имеющий конусообразную рабочую часть (выступ), пружину, ударник, рабочую пружину, фиксатор и взаимодействующий с ударником пусковой шток, при этом фиксатор выполнен в виде встроенного в боек и взаимодействующего с корпусом шарикового замка, в бойке со стороны ударника выполнено глухое отверстие, а на внешней поверхности проточка для шариков замка, пружина и обращенный к бойку конец ударника размещены в глухом отверстии бойка, а рабочая пружина установлена между бойком и пусковым штоком 3. Этот механизм характерезуется большей надежностью в работе и несколько проще в конструктивном исполнении. Существенным недостатком механизма является то, что он, в силу своих конструктивных особенностей,например наличия глухого отверстия в бойке и проточки на ударнике, выполнения корпуса из двух частей,сложного соединения и взаимодействия между собой пускового штока, ударника и бойка, не обеспечивает более существенного упрощения механизма и повышения его надежности в работе. Кроме того, выполнение рабочей части бойка в виде конусообразного (заостренного) выступа не исключает возможности сквозного пробоя капсуля газогенерирующего устройства. В этом случае генерируемый газ будет поступать под боек и,разрушая уплотнительное кольцо, выходить наружу огнетушителя. Выход генерируемого газа из огнетушителя приводит к снижению рабочего давления и к неполному выбросу огнегасящего порошка, что снижает эффективность работы огнетушителя и повышает опасность работы с ним. Задачей на решение которой направлено изобретение, является повышение эффективности и безопасности работы огнетушителя и надежности механизма путем выполнения пускового штока, ударника и бойка за одно целое в виде цилиндрического стержня, применение сферической формы рабочего выступа бойка и уменьшения числа конструктивных элементов механизма и кинематических связей между ними. Поставленная задача решается за счет того, что при использовании существенных признаков, характеризующих известный ударно-спусковой механизм для газогенерируемого устройства огнетушителей, который содержит корпус и размещенные в нем боек, ударник, пусковой шток и фиксатор, в соответствии с изобретением в ударно-спусковом механизме для газогенерируемого устройства пусковой шток, ударник и боек выполнены за одно целое в виде цилиндрического стержня, снабженного пусковой головкой, расположенной в верхней его части, а в нижней части - диском-бойком с рабочим выступом сферической формы в центре обращенной к газогенерирующему устройству, в центральной части стержня над кольцевой канавкой, в которую установлено уплотнительное кольцо, выполнено сквозное диаметральное отверстие для установки фиксатора, при этом фиксатор выполнен в виде чеки, состоящей из шплинта и соединенного с ним вытяжного кольца, а корпус выполнен в виде сплошного разнодиаметрального цилиндра с элементами герметизации относительно горловины корпуса огнетушителя. Предпочтительный вариант ударно-спускового механизма для газогенерирующего устройства включает корпус 1, спусковой боек-ударник 2, фиксатор 3, пиротехнический патрон с капсулем 4, элементы герметизации в виде кольцевого выступа 5, уплотнительное кольцо 6, горловину 7 корпуса огнетушителя, сферическую пусковую головку 8, уплотнительное кольцо 9, диск-боек 10, рабочий выступ 11 сферической формы,кольцо 12. Более подробно заявляемый механизм поясняется прилагаемым чертежом, где на фигуре показан ударноспусковой механизм в разрезе. Предлагаемый механизм ( фиг.) состоит из корпуса 1, спускового бойка-ударника 2, фиксатора 3, и пиротехнического патрона с капсулем 4 газогенерирующего устройства. Корпус 1 выполнен в виде сплошного разнодиаметрального цилиндра с центральным отверстием для размещения спускового бойка-ударника 2 и элементами герметизации в виде кольцевого выступа 5 и уплотнительного кольца 6 для герметизации горловины 7 корпуса огнетушителя. Спусковой боек-ударник 2 фактически конструктивно совмещает пусковой шток, ударник и боек и выполнен в виде цилиндрического стержня, верхняя часть которого снабжена сферической пусковой головкой 8, в средней части выполнена цилиндрическая канавка для уплотнительного кольца 9 и над ним выполнено 2 2982 1 сквозное диаметральное отверстие (на чертеже не показано) для фиксатора 3, а нижняя часть снабжена диском-бойком 10 с рабочим выступом 11 сферической формы по центру поверхности диска-бойка 10, обращенной в сторону пиропатрона 4. Фиксатор 3 предназначен для удержания спускового бойка-ударника 2 в нерабочем состоянии огнетушителя и состоит из чеки, содержащей шплинт и кольцо 12. Ударно-спусковой механизм работает следующим образом. Предварительно в кольцевую канавку устанавливают уплотнительное кольцо 9, затем спусковой боекударник 2 устанавливают в центральное отверстие корпуса 1 механизма и фиксируют положение пускового бойка-ударника 2 в нем посредством фиксатора 3, вставляя его в отверстие над уплотнительным кольцом 9. Собранный механизм устанавливают в горловину 7 корпуса огнетушителя, герметизируя соединение посредством кольцевого выступа 5 и уплотнительного кольца 6. При необходимости работы с огнетушителем с помощью кольца 12 выдергивают фиксатор 3 из отверстия спускового бойка-ударника 2. После чего нажатием (ударом) сферической пусковой головки 8 бойкаударника 2 перемещают последний в сторону пиропатрона 4 газогенерирующего устройства. В этом случае диск-боек 10 с рабочим выступом 11 ударяет по капсулю пиропатрона 4, вызывая искру и срабатывание газогенерирующего заряда в камере разложения огнетушителя (на чертеже не показан). Генерируемый газ создает в огнетушителе необходимое рабочее давление, которое вытесняет огнегасящее вещество (порошок) на очаг возгорания. Для повторного использования огнетушителя в него вновь устанавливают газогенерирующий заряд и загружают огнегасящее вещество и вышеописанным образом собирают и устанавливают ударно-спусковой механизм и при необходимости запускают в работу известным образом. Практическое применение механизма в огнетушителе свидетельствует о существенном повышении его надежности и упрощении, а также о повышении эффективности и безопасности огнетушителя в работе, что подтверждается результатами экспериментальной проверки. В настоящее время разработана документация, изготовлены образцы механизмов и проведены их испытания, подтверждающие достижение технического результата. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
