Предохранительный механизм автоматического действия для рабочего органа почвообрабатывающего орудия

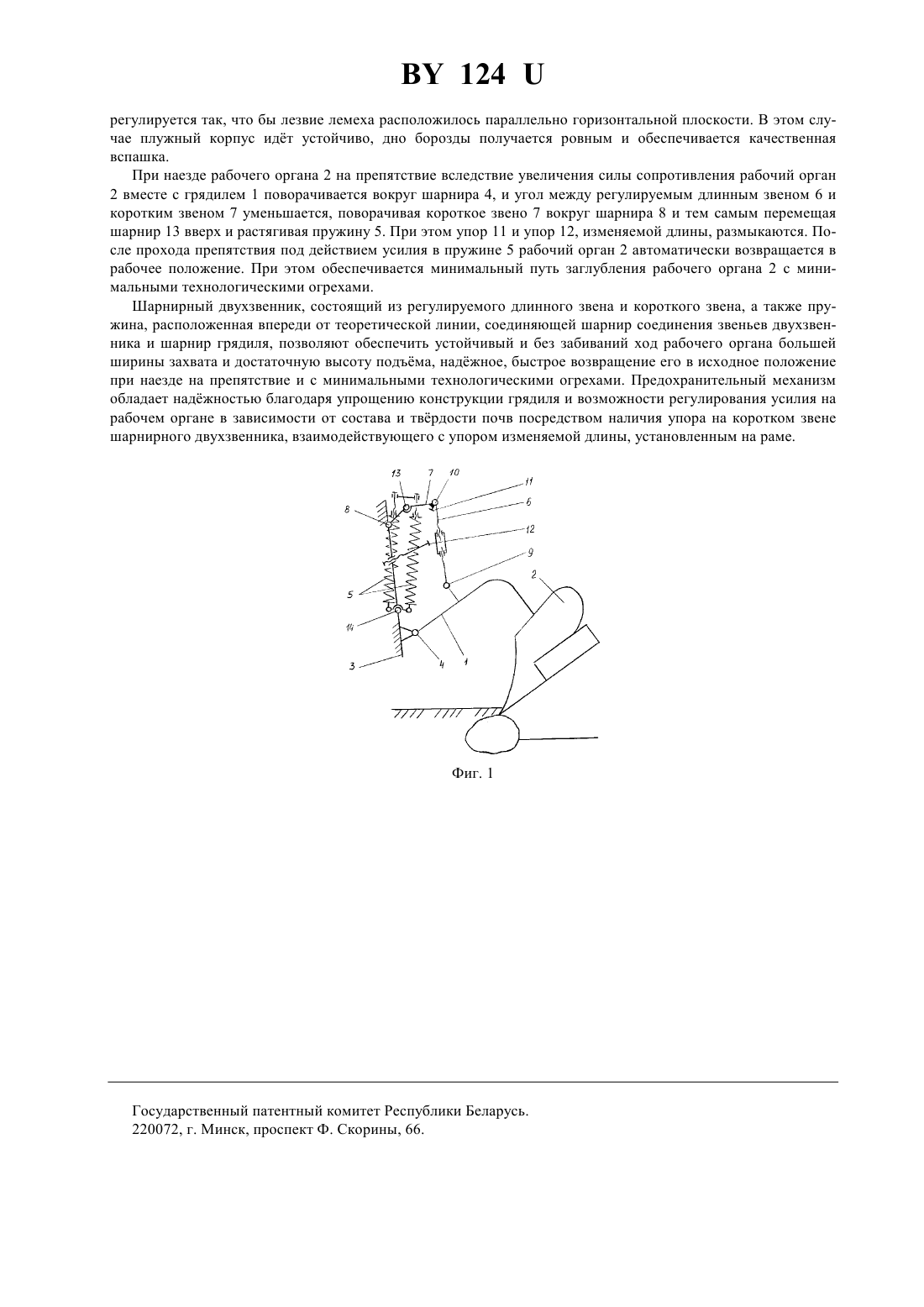

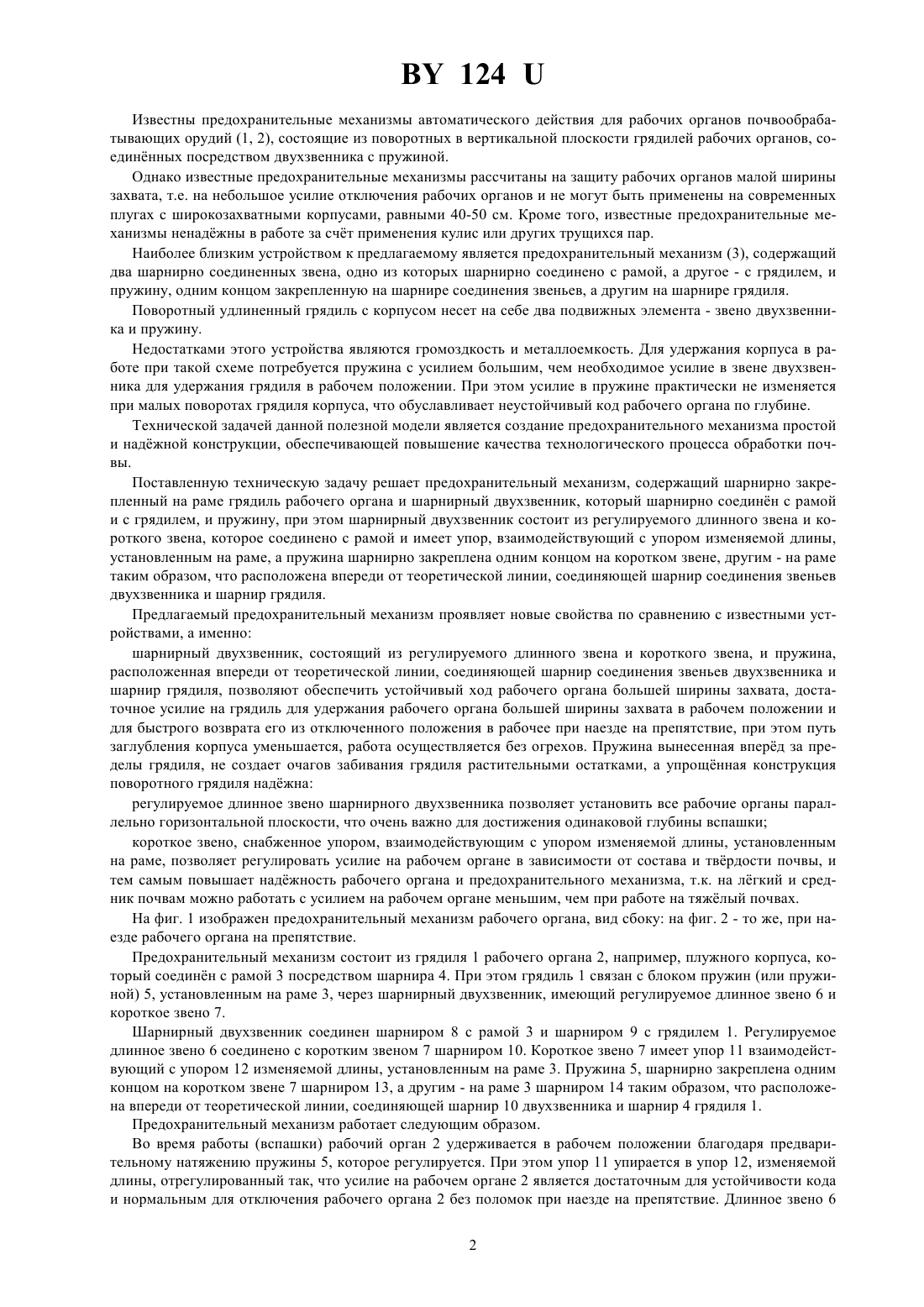

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ПРЕДОХРАНИТЕЛЬНЫЙ МЕХАНИЗМ АВТОМАТИЧЕСКОГО ДЕЙСТВИЯ ДЛЯ РАБОЧЕГО ОРГАНА ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(71) Заявитель Государственное предприятие Минский завод шестерен(73) Патентообладатель Государственное предприятие Минский завод шестерен(57) 1. Предохранительный механизм автоматического действия для рабочего органа почвообрабатывающего орудия, содержащий шарнирно закрепленный на раме грядиль рабочего органа и шарнирный двухзвенник,который шарнирно соединен с рамой и с грядилем, и пружину, отличающийся тем, что шарнирный двухзвенник состоит из регулируемого длинного звена и короткого звена, которое соединено с рамой и имеет упор, взаимодействующий с упором изменяемой длины, установленным на раме, а пружина шарнирно закреплена одним концом на коротком звене, другим - на раме таким образом, что расположена впереди от теоретической линии, соединяющей шарнир соединения звеньев двухзвенника и шарнир грядиля. 2. Предохранительный механизм по п. 1, отличающийся тем, что пружина выполнена в виде блока пружин, закрепленных на коромыслах, шарнирно установленных на раме и на коротком звене двухзвенника. Фиг. 2 Полезная модель относится к области сельскохозяйственного машиностроения, в частности к устройствам, предназначенным для предохранения рабочий органов почвообрабатывающим орудий при встрече с препятствиями. 124 Известны предохранительные механизмы автоматического действия для рабочих органов почвообрабатывающих орудий (1, 2), состоящие из поворотных в вертикальной плоскости грядилей рабочих органов, соединнных посредством двухзвенника с пружиной. Однако известные предохранительные механизмы рассчитаны на защиту рабочих органов малой ширины захвата, т.е. на небольшое усилие отключения рабочих органов и не могут быть применены на современных плугах с широкозахватными корпусами, равными 40-50 см. Кроме того, известные предохранительные механизмы ненаджны в работе за счт применения кулис или других трущихся пар. Наиболее близким устройством к предлагаемому является предохранительный механизм (3), содержащий два шарнирно соединенных звена, одно из которых шарнирно соединено с рамой, а другое - с грядилем, и пружину, одним концом закрепленную на шарнире соединения звеньев, а другим на шарнире грядиля. Поворотный удлиненный грядиль с корпусом несет на себе два подвижных элемента - звено двухзвенника и пружину. Недостатками этого устройства являются громоздкость и металлоемкость. Для удержания корпуса в работе при такой схеме потребуется пружина с усилием большим, чем необходимое усилие в звене двухзвенника для удержания грядиля в рабочем положении. При этом усилие в пружине практически не изменяется при малых поворотах грядиля корпуса, что обуславливает неустойчивый код рабочего органа по глубине. Технической задачей данной полезной модели является создание предохранительного механизма простой и наджной конструкции, обеспечивающей повышение качества технологического процесса обработки почвы. Поставленную техническую задачу решает предохранительный механизм, содержащий шарнирно закрепленный на раме грядиль рабочего органа и шарнирный двухзвенник, который шарнирно соединн с рамой и с грядилем, и пружину, при этом шарнирный двухзвенник состоит из регулируемого длинного звена и короткого звена, которое соединено с рамой и имеет упор, взаимодействующий с упором изменяемой длины,установленным на раме, а пружина шарнирно закреплена одним концом на коротком звене, другим - на раме таким образом, что расположена впереди от теоретической линии, соединяющей шарнир соединения звеньев двухзвенника и шарнир грядиля. Предлагаемый предохранительный механизм проявляет новые свойства по сравнению с известными устройствами, а именно шарнирный двухзвенник, состоящий из регулируемого длинного звена и короткого звена, и пружина,расположенная впереди от теоретической линии, соединяющей шарнир соединения звеньев двухзвенника и шарнир грядиля, позволяют обеспечить устойчивый ход рабочего органа большей ширины захвата, достаточное усилие на грядиль для удержания рабочего органа большей ширины захвата в рабочем положении и для быстрого возврата его из отключенного положения в рабочее при наезде на препятствие, при этом путь заглубления корпуса уменьшается, работа осуществляется без огрехов. Пружина вынесенная вперд за пределы грядиля, не создает очагов забивания грядиля растительными остатками, а упрощнная конструкция поворотного грядиля наджна регулируемое длинное звено шарнирного двухзвенника позволяет установить все рабочие органы параллельно горизонтальной плоскости, что очень важно для достижения одинаковой глубины вспашки короткое звено, снабженное упором, взаимодействующим с упором изменяемой длины, установленным на раме, позволяет регулировать усилие на рабочем органе в зависимости от состава и тврдости почвы, и тем самым повышает наджность рабочего органа и предохранительного механизма, т.к. на лгкий и средник почвам можно работать с усилием на рабочем органе меньшим, чем при работе на тяжлый почвах. На фиг. 1 изображен предохранительный механизм рабочего органа, вид сбоку на фиг. 2 - то же, при наезде рабочего органа на препятствие. Предохранительный механизм состоит из грядиля 1 рабочего органа 2, например, плужного корпуса, который соединн с рамой 3 посредством шарнира 4. При этом грядиль 1 связан с блоком пружин (или пружиной) 5, установленным на раме 3, через шарнирный двухзвенник, имеющий регулируемое длинное звено 6 и короткое звено 7. Шарнирный двухзвенник соединен шарниром 8 с рамой 3 и шарниром 9 с грядилем 1. Регулируемое длинное звено 6 соединено с коротким звеном 7 шарниром 10. Короткое звено 7 имеет упор 11 взаимодействующий с упором 12 изменяемой длины, установленным на раме 3. Пружина 5, шарнирно закреплена одним концом на коротком звене 7 шарниром 13, а другим - на раме 3 шарниром 14 таким образом, что расположена впереди от теоретической линии, соединяющей шарнир 10 двухзвенника и шарнир 4 грядиля 1. Предохранительный механизм работает следующим образом. Во время работы (вспашки) рабочий орган 2 удерживается в рабочем положении благодаря предварительному натяжению пружины 5, которое регулируется. При этом упор 11 упирается в упор 12, изменяемой длины, отрегулированный так, что усилие на рабочем органе 2 является достаточным для устойчивости кода и нормальным для отключения рабочего органа 2 без поломок при наезде на препятствие. Длинное звено 6 2 124 регулируется так, что бы лезвие лемеха расположилось параллельно горизонтальной плоскости. В этом случае плужный корпус идт устойчиво, дно борозды получается ровным и обеспечивается качественная вспашка. При наезде рабочего органа 2 на препятствие вследствие увеличения силы сопротивления рабочий орган 2 вместе с грядилем 1 поворачивается вокруг шарнира 4, и угол между регулируемым длинным звеном 6 и коротким звеном 7 уменьшается, поворачивая короткое звено 7 вокруг шарнира 8 и тем самым перемещая шарнир 13 вверх и растягивая пружину 5. При этом упор 11 и упор 12, изменяемой длины, размыкаются. После прохода препятствия под действием усилия в пружине 5 рабочий орган 2 автоматически возвращается в рабочее положение. При этом обеспечивается минимальный путь заглубления рабочего органа 2 с минимальными технологическими огрехами. Шарнирный двухзвенник, состоящий из регулируемого длинного звена и короткого звена, а также пружина, расположенная впереди от теоретической линии, соединяющей шарнир соединения звеньев двухзвенника и шарнир грядиля, позволяют обеспечить устойчивый и без забиваний ход рабочего органа большей ширины захвата и достаточную высоту подъма, наджное, быстрое возвращение его в исходное положение при наезде на препятствие и с минимальными технологическими огрехами. Предохранительный механизм обладает наджностью благодаря упрощению конструкции грядиля и возможности регулирования усилия на рабочем органе в зависимости от состава и тврдости почв посредством наличия упора на коротком звене шарнирного двухзвенника, взаимодействующего с упором изменяемой длины, установленным на раме. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
