Механизм принудительной подачи нитей основы круглой основовязальной машины

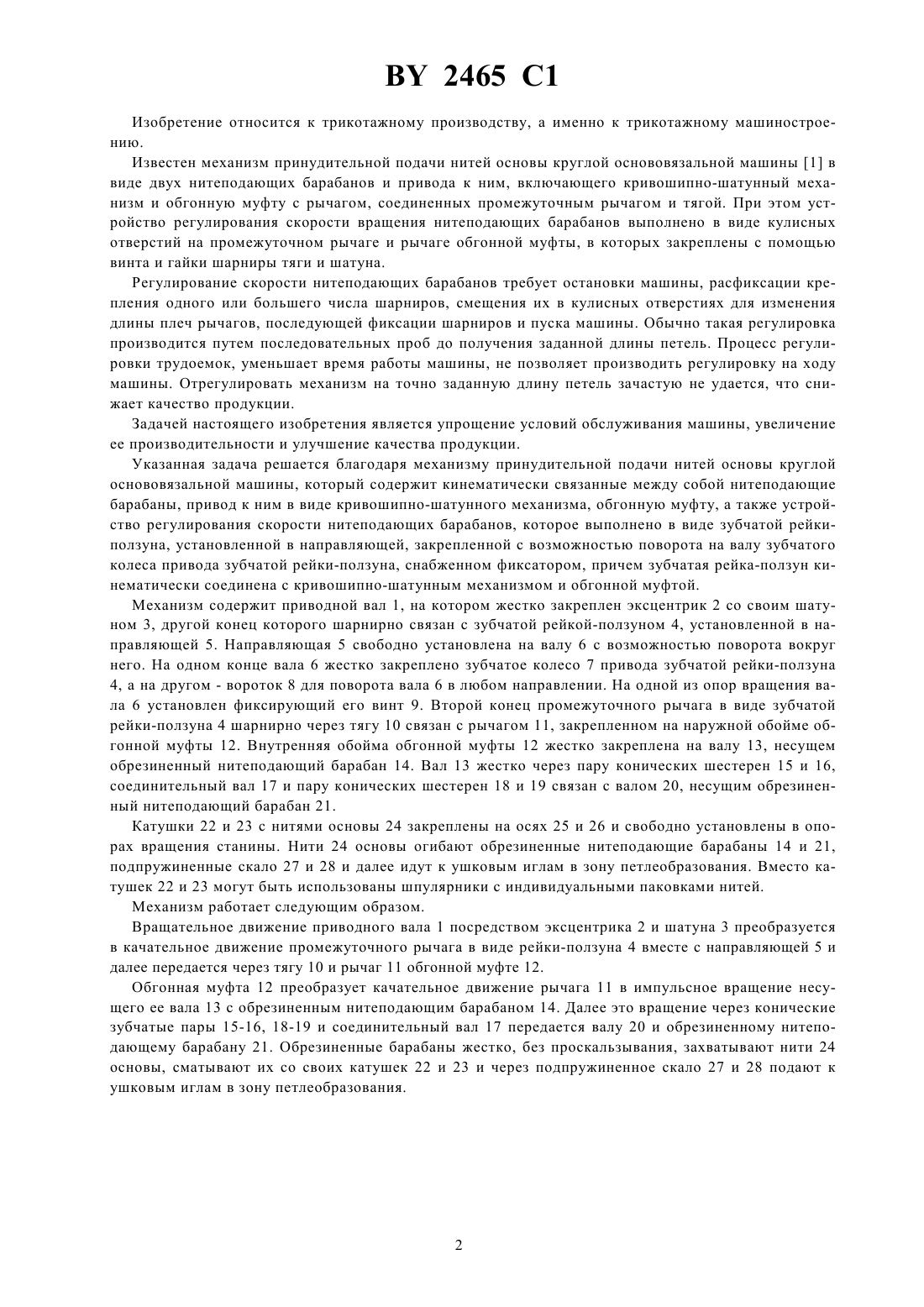

04 25/02 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ МЕХАНИЗМ ПРИНУДИТЕЛЬНОЙ ПОДАЧИ НИТЕЙ ОСНОВЫ КРУГЛОЙ ОСНОВОВЯЗАЛЬНОЙ МАШИНЫ(73) Патентообладатели Рагоза Игорь Вячеславович,Тоникян Роберт Тигранович(57) Механизм принудительной подачи нитей основы круглой основовязальной машины, содержащий кинематически связанные нитеподающие барабаны, привод к ним в виде кривошипно-шатунного механизма, обгонную муфту и устройство регулирования скорости вращения нитеподающих барабанов, отличающийся тем, что устройство регулирования скорости вращения нитеподающих барабанов выполнено в виде зубчатой рейки-ползуна, установленной в направляющей, закрепленной с возможностью поворота на валу зубчатого колеса привода зубчатой рейки-ползуна, снабженном фиксатором, причем зубчатая рейка-ползун кинематически соединена с кривошипно-шатунным механизмом и обгонной муфтой. 2465 1 Изобретение относится к трикотажному производству, а именно к трикотажному машиностроению. Известен механизм принудительной подачи нитей основы круглой основовязальной машины 1 в виде двух нитеподающих барабанов и привода к ним, включающего кривошипно-шатунный механизм и обгонную муфту с рычагом, соединенных промежуточным рычагом и тягой. При этом устройство регулирования скорости вращения нитеподающих барабанов выполнено в виде кулисных отверстий на промежуточном рычаге и рычаге обгонной муфты, в которых закреплены с помощью винта и гайки шарниры тяги и шатуна. Регулирование скорости нитеподающих барабанов требует остановки машины, расфиксации крепления одного или большего числа шарниров, смещения их в кулисных отверстиях для изменения длины плеч рычагов, последующей фиксации шарниров и пуска машины. Обычно такая регулировка производится путем последовательных проб до получения заданной длины петель. Процесс регулировки трудоемок, уменьшает время работы машины, не позволяет производить регулировку на ходу машины. Отрегулировать механизм на точно заданную длину петель зачастую не удается, что снижает качество продукции. Задачей настоящего изобретения является упрощение условий обслуживания машины, увеличение ее производительности и улучшение качества продукции. Указанная задача решается благодаря механизму принудительной подачи нитей основы круглой основовязальной машины, который содержит кинематически связанные между собой нитеподающие барабаны, привод к ним в виде кривошипно-шатунного механизма, обгонную муфту, а также устройство регулирования скорости нитеподающих барабанов, которое выполнено в виде зубчатой рейкиползуна, установленной в направляющей, закрепленной с возможностью поворота на валу зубчатого колеса привода зубчатой рейки-ползуна, снабженном фиксатором, причем зубчатая рейка-ползун кинематически соединена с кривошипно-шатунным механизмом и обгонной муфтой. Механизм содержит приводной вал 1, на котором жестко закреплен эксцентрик 2 со своим шатуном 3, другой конец которого шарнирно связан с зубчатой рейкой-ползуном 4, установленной в направляющей 5. Направляющая 5 свободно установлена на валу 6 с возможностью поворота вокруг него. На одном конце вала 6 жестко закреплено зубчатое колесо 7 привода зубчатой рейки-ползуна 4, а на другом - вороток 8 для поворота вала 6 в любом направлении. На одной из опор вращения вала 6 установлен фиксирующий его винт 9. Второй конец промежуточного рычага в виде зубчатой рейки-ползуна 4 шарнирно через тягу 10 связан с рычагом 11, закрепленном на наружной обойме обгонной муфты 12. Внутренняя обойма обгонной муфты 12 жестко закреплена на валу 13, несущем обрезиненный нитеподающий барабан 14. Вал 13 жестко через пару конических шестерен 15 и 16,соединительный вал 17 и пару конических шестерен 18 и 19 связан с валом 20, несущим обрезиненный нитеподающий барабан 21. Катушки 22 и 23 с нитями основы 24 закреплены на осях 25 и 26 и свободно установлены в опорах вращения станины. Нити 24 основы огибают обрезиненные нитеподающие барабаны 14 и 21,подпружиненные скало 27 и 28 и далее идут к ушковым иглам в зону петлеобразования. Вместо катушек 22 и 23 могут быть использованы шпулярники с индивидуальными паковками нитей. Механизм работает следующим образом. Вращательное движение приводного вала 1 посредством эксцентрика 2 и шатуна 3 преобразуется в качательное движение промежуточного рычага в виде рейки-ползуна 4 вместе с направляющей 5 и далее передается через тягу 10 и рычаг 11 обгонной муфте 12. Обгонная муфта 12 преобразует качательное движение рычага 11 в импульсное вращение несущего ее вала 13 с обрезиненным нитеподающим барабаном 14. Далее это вращение через конические зубчатые пары 15-16, 18-19 и соединительный вал 17 передается валу 20 и обрезиненному нитеподающему барабану 21. Обрезиненные барабаны жестко, безпроскальзывания, захватывают нити 24 основы, сматывают их со своих катушек 22 и 23 и через подпружиненное скало 27 и 28 подают к ушковым иглам в зону петлеобразования. 2465 1 В рабочем режиме машины вал 6 с зубчатым колесом зафиксирован относительно станины винтом 9 и служит осью качания направляющей 5 вместе с рейкой-ползуном 4. При этом зубчатая рейка-ползун обкатывается по неподвижному колесу 7. Для изменения длины петель изменяют скорость вращения обрезиненных барабанов 14 и 21. При этом отпускают стопорный винт 9, вручную за вороток 8 проворачивают вал 6 с зубчатым колесом 7 и перемещают зубчатую рейку-ползун, изменяя длину плеч 1 и 2 . Далее, удерживая за вороток 8 вал 6 вместе с колесом 7, наблюдают за уработкой нити и при необходимости производят ее корректировку, пока не будет достигнута необходимая длина петель. Далее винтом 9 фиксируют вал 6 с колесом 7. Механизм позволяет быстро, на работающей машине, производить плавную регулировку длины петель с выходом на заданную величину и не требует высокой квалификации обслуживающего персонала. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
