Номер патента: 8053

Опубликовано: 30.04.2006

Автор: Шилько Сергей Викторович

МПК: G01N 3/56, G01B 5/26

Метки: способ, определения, контакта, области

Текст:

...нагрузки формируется область контакта 3. При сжатии тел с различными механическими свойствами и кривизной поверхности, что характерно для подавляющего большинства сопряжений, имеет место локальное скольжение (проскальзывание) в краевых зонах контакта, как показано на фиг. 1. Проскальзывание происходит непрерывно в процессе сжатия и вызывает изнашивание контактной поверхности образца и контробразца, как показано на фиг. 2. Максимальная...

Номер патента: 8052

Опубликовано: 30.04.2006

Авторы: Шилько Сергей Викторович, Семенова Татьяна Владимировна, Хиженок Вячеслав Федорович

МПК: G01B 5/26, G01N 3/56

Метки: определения, области, контакта, способ

Текст:

...указанных задач достигается также тем, что прокладку выполняют в виде волнистой алюминиевой фольги. На фиг. 1 показано размещение прокладки в контакте на фиг. 2 показано локальное уплотнение прокладки при контактном деформировании на фиг. 3 приведены диаграммы вдавливания цилиндрического индентора в контртело из резины (модуль упругости Е 34 МПа) без прокладки (штриховая линия) и с прокладкой из гофрированной алюминиевой фольги (сплошная...

Номер патента: U 2636

Опубликовано: 30.04.2006

Авторы: Денисов Андрей Анатольевич, Гаркун Юрий Сергеевич, Кульчицкий Владимир Адамович, Чичкан Дмитрий Николаевич, Черенкевич Сергей Николаевич, Молчанов Павел Геннадьевич

МПК: G01B 21/04

Метки: камера, срезами, регистрационная, мозга, работы, гиппокампа, головного, животных

Текст:

...в различных участках и на разной глубине среза, необходимо применять внешнюю подсветку отраженным светом. В отраженном свете наблюдаемое изображение среза гиппокампа обладает низкой контрастностью,структуры среза невозможно четко визуализировать, сложно точно позиционировать регистрирующие и стимулирующие микроэлектроды. Задачей заявляемой полезной модели является улучшение качества визуализации исследуемых структур срезов гиппокампа...

Номер патента: U 2602

Опубликовано: 30.04.2006

Авторы: Леонов Александр Михайлович, Кравцов Аркадий Анатольевич

МПК: G01B 9/00

Метки: устройство, объектов, трехмерных, измерения

Текст:

...датчика, микрообъектив,объектив и датчик положения светового пятна. Схема предлагаемого устройства изображена на фиг. 1. Схема датчика положения светового пятна изображена на фиг. 2. Схема сканера изображена на фиг. 3. Схема датчика положения зеркала изображена на фиг. 4. Устройство состоит из последовательно установленных и оптически связанных лазера 1, коллиматора 2, первого и второго сканеров 3 и 4, ориентированных перпендикулярно друг...

Номер патента: 7765

Опубликовано: 28.02.2006

Авторы: Тюшкевич Борис Николаевич, Кабаев Николай Ильич, Ковалев Анатолий Анатольевич

МПК: G01B 11/02, G01B 9/02

Метки: измерения, объекта, перемещений, линейных, поляризационный, интерферометр

Текст:

...светового пучка после прохождения его через подвижные делители светового пучка и тем самым повысить точность измерений. Сущность изобретения поясняется фиг. 1 и фиг. 2, где приняты следующие обозначения 1 - источник света 2 - подвижные делители светового пучка 3 - неподвижные делители светового пучка 4 - поляризатор 5 -регистрирующий блок. Интерферометр содержит установленные последовательно на одной оптической оси источник 1 света,...

Номер патента: 7812

Опубликовано: 28.02.2006

Авторы: Покрышкин Владимир Иванович, Войцехович Артур Альбертович, Стрижевич Тамара Аркадьевна, Луцкин Василий Васильевич, Луценко Александр Иванович

МПК: G02B 27/62, G01B 11/26

Метки: способ, информационного, канала, устройство, осуществления, контроля, управления

Текст:

...пучка излучения в ИКУ и с помощью второго юстировочного элемента ИКУ добиваются совмещения по углу для конечного положения подвижных компонентов панкратической системы. Смещение геометрическогоцентра ИПУ пропорционально углу наклона оси пучка излучения К оси панкратической системы.Известное устройство обеспечивает возможность наблюдения размеров информационного квадрата для разного положения компонентов панкратической системы,...

Номер патента: 7617

Опубликовано: 30.12.2005

Автор: Юркова Наталья Аркадьевна

МПК: G01B 11/00

Метки: датчик, перемещений, оптический, контроля, двухкоординатных

Текст:

...связан с отражателем, выполненным в виде регулярного образного световода, расположенного симметрично относительно оси центрального световода. При смещении объекта контроля, на котором укреплен отражатель, изменяется число засвечиваемых торцов волокон. 2 Оба эти устройства обеспечивают возможность измерения перемещений объекта контроля только в одном направлении перпендикулярно или параллельно торцам приемнопередающих световодов. Задачей...

Номер патента: 7618

Опубликовано: 30.12.2005

Авторы: Дашкевич Владимир Иванович, Окушко Владимир Анатольевич

МПК: G03H 1/04, G01B 9/021, G03H 1/26...

Метки: устройство, двухэкспозиционных, интерферограмм, регистрации

Текст:

...лазера и его показатель преломления на оси симметрии, от края, обращенного кзеркалу с коэффициентом отражения, близким к 1, выходное зеркало является сферическим, а задающий лазер оптически связан со схемой голографирования по следующей цепи усилитель - положительная линза, фокальная плоскость которой расположена внутри активного элемента на расстоянии 0/20 от ближайшего к ней торца усилителя - 90 призменный отражатель - оборачивающий элемент...

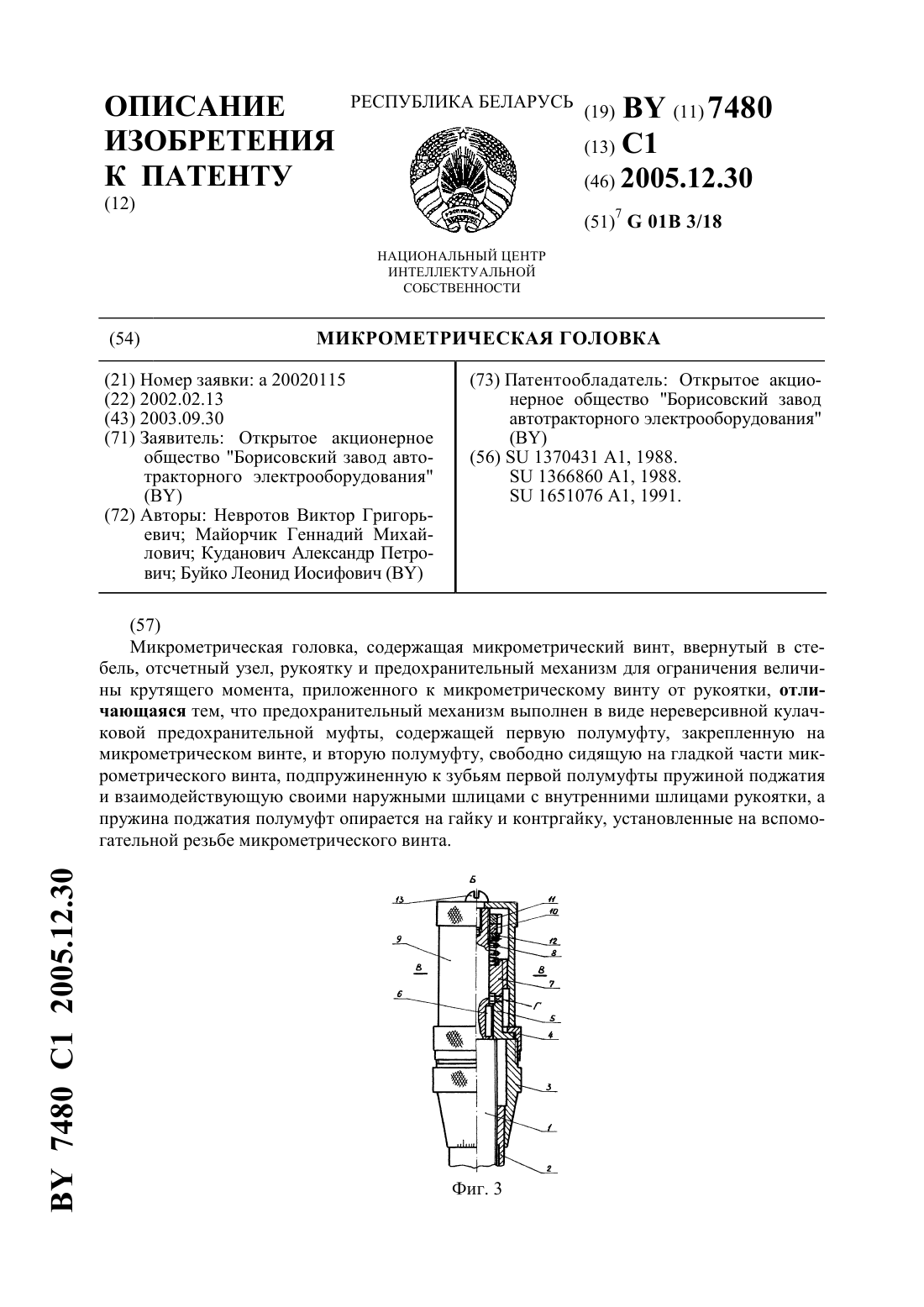

Номер патента: 7480

Опубликовано: 30.12.2005

Авторы: Майорчик Геннадий Михайлович, Невротов Виктор Григорьевич, Буйко Леонид Иосифович, Куданович Александр Петрович

МПК: G01B 3/18

Метки: головка, микрометрическая

Текст:

...винта,подпружиненную к зубьям первой полумуфты пружиной поджатия и взаимодействующую своими наружными шлицами с внутренними шлицами рукоятки, а пружина поджатия полумуфт опирается на гайку и контргайку, установленные на вспомогательной резьбе микрометрического винта. Фиг. 1 - изображено устройство для измерения натяжения ремня поликлиновой ременной передачи как вариант применяемости предлагаемой микрометрической головки Фиг. 2 - вид А на...

Номер патента: 7395

Опубликовано: 30.09.2005

Авторы: Дашкевич Владимир Иванович, Окушко Владимир Анатольевич

МПК: G03H 1/04, G01B 9/021

Метки: материалах, голограмм, контурных, способ, записи, фототермопластических

Текст:

...двух- и многочастотного излучения с эквидистантными частотами необходимо, чтобы частота гиперзвука в нелинейной среде была кратной межчастотному интервалу исходного лазерного излучения. Способ характеризуется последовательностью операций исходное лазерное излучение делят на две части, одну из которых подвергают многократному обращению при ВРМБ с усилением его в активной среде лазера при усилении обращенного при ВРМБ излучения выполняют...

Номер патента: 7225

Опубликовано: 30.09.2005

Авторы: Ильин Виктор Николаевич, Дубешко Александр Викторович

МПК: G01B 11/12

Метки: измерения, протяженных, способ, диаметра, отверстий

Текст:

...11 - второй источник излучения, 12 - вторая телескопическая система 1 2 3 соответственно направление перемещения линз телескопических систем 3, 12 и зеркала 71, ,2 - максимумы заданного порядка для выбранных длин волн 1 и 2 пунктирными линиями обозначены новые положения зеркала при его перемещении. На фиг. 2 схематично показано продольное сечение протяженного отверстия и способ его освещения, где А, В - входная и выходная плоскости...

Номер патента: 7255

Опубликовано: 30.09.2005

Авторы: Сенько Сергей Федорович, Емельянов Виктор Андреевич, Белоус Анатолий Иванович, Сенько Александр Сергеевич

МПК: G01B 11/30, H01L 21/66

Метки: качества, поверхности, изделий, контроля, устройство

Текст:

...приведенной на фиг. 3, показано заявляемое устройство, включающее точечный источник света, помещенный в корпус 1, внутри которого установлено выпуклое зеркало. Источник света питается от блока питания 2, установленного вне рабочей зоны контроля. Свет от точечного источника после отражения от выпуклого зеркала попадает на предметный столик 3 с установленной на нем контролируемой пластиной. Отраженный пучок света направляется на экран...

Номер патента: 7411

Опубликовано: 30.09.2005

Авторы: Потапов Александр Львович, Соболевский Александр Владимирович, Серяков Виктор Михайлович, Демченко Александр Иванович, Чудовский Александр Константинович

МПК: G01B 7/14, G01B 7/00

Метки: линейных, перемещений, устройство, измерения

Текст:

...чувствительности. При сборке устройства изза технологических разбросов изготовления частей магнитной системы и технологических допусков при сборке устройства получить этого практически не удается. Вводя в направлениисоосно постоянным магнитам 1 и 2 дополнительный ферромагнитный элемент 6, мы добиваемся дополнительной концентрации магнитных силовых линий пространственного магнитного поля 3, увеличивая градиент магнитной индукции в зоне...

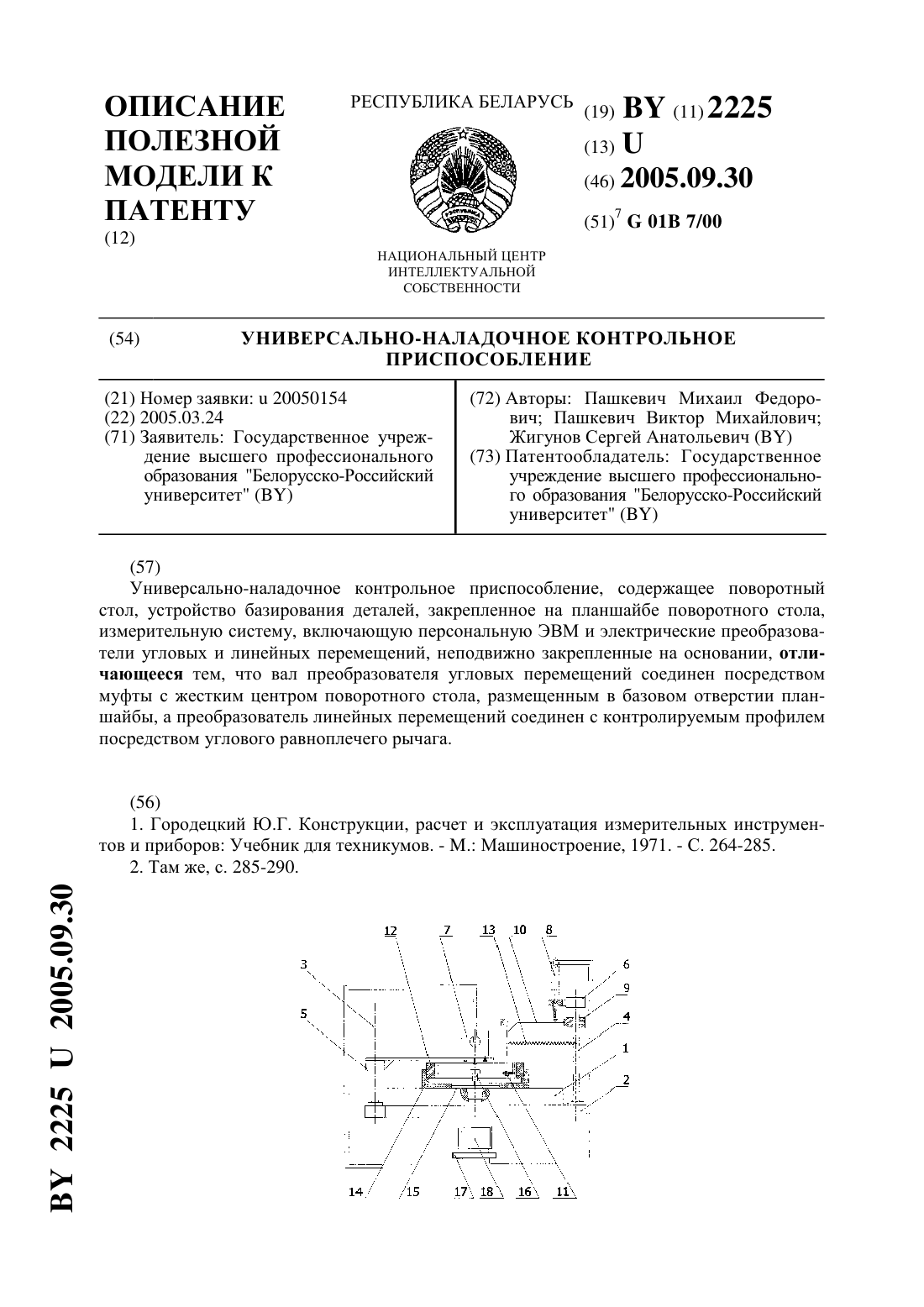

Номер патента: U 2225

Опубликовано: 30.09.2005

Авторы: Пашкевич Михаил Федорович, Пашкевич Виктор Михайлович, Жигунов Сергей Анатольевич

МПК: G01B 7/00

Метки: универсально-наладочное, приспособление, контрольное

Текст:

...поворотного стола, измерительную систему, включающую персональную ЭВМ и электрические преобразователи угловых и линейных перемещений, неподвижно закрепленные на основании, согласно полезной модели, вал преобразователя угловых перемещений соединен посредством муфты с жестким центром поворотного стола, размещенным в базовом отверстии планшайбы, а преобразователь линейных перемещений соединен с контролируемым профилем посредством углового...

Номер патента: U 2156

Опубликовано: 30.09.2005

Авторы: Рудченко Юрий Александрович, Луковников Вадим Иванович

МПК: G01M 13/00, G01B 1/00

Метки: испытаний, пружин, динамических, стенд

Текст:

...представляет собой пружину, подвергаемую испытанию, один конец которой закреплен на станине, а второй кинематически соединен с выходным валом электродвигателя, причем три фазные обмотки подключены к источнику однофазного переменного напряжения, соединены параллельно между собой,две из них включены согласно друг другу и встречно третьей. Благодаря параллельному подключению трех фазных обмоток к источнику однофазного переменного...

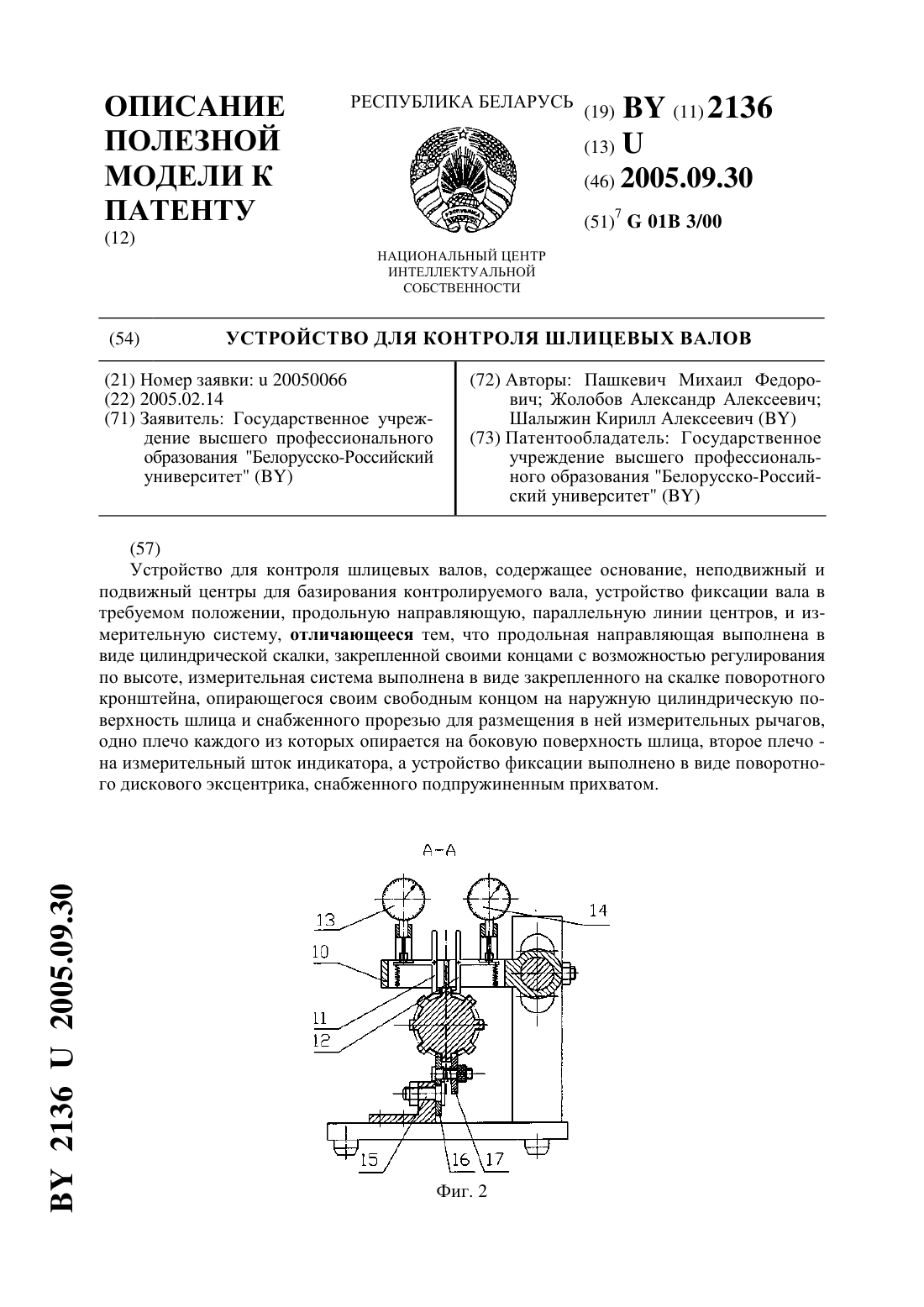

Номер патента: U 2136

Опубликовано: 30.09.2005

Авторы: Шалыжин Кирилл Алексеевич, Пашкевич Михаил Федорович, Жолобов Александр Алексеевич

МПК: G01B 3/00

Метки: шлицевых, контроля, валов, устройство

Текст:

...прихватом. Сущность полезной модели поясняется чертежами. На фиг. 1 представлен общий вид устройства для контроля шлицевых валов. На фиг. 2 - разрез -, показанный на фиг. 1. На фиг. 3 изображена схема, поясняющая работу устройства. Устройство для контроля шлицевых валов содержит основание 1, закрепленные в стойках 2 и 3 неподвижный 4 и подвижный 5 центры для базирования контролируемого вала 6, стойки 7 и 8 для закрепления...

Номер патента: U 2087

Опубликовано: 30.09.2005

Авторы: Тареев Анатолий Михайлович, Ермолович Жанна Федоровна

МПК: G01B 9/04

Метки: контроля, турели, параметров, устройство

Текст:

...марок сеток турели при переключении оборачивающих систем и их смещений вдоль оптических осей оборачивающих систем. Это обстоятельство также позволяет упростить конструкцию устройства и уменьшить его габаритные размеры и вес. На фиг. 1 изображена принципиальная схема устройства, на фиг. 2 - вид поля зрения устройства в момент контроля. 2 20872005.09.30 Устройство для контроля параметров турели включает (фиг. 1) жестко закрепленные на основании...

Номер патента: U 2097

Опубликовано: 30.09.2005

Авторы: Андросенко Александр Павлович, Алампиев Олег Александрович, Хилькевич Николай Иванович, Кротиков Сергей Петрович

МПК: G01B 5/08

Метки: устройство, отверстий, измерения

Текст:

...с поверхностью отверстия четырьмя точками тремя подвижными и одной неподвижной. Наклоняя устройство за рукоятку в вертикальной плоскости, фиксируют максимальное отклонение большой стрелки индикатора, т.е. момент, когда стрелка изменяет направление своего движения. В этом положении нутромера поворачивают шкалу индикатора до совпадения ее нулевого деления со стрелкой и затягивают стопор, чтобы шкала индикатора не сместилась во время...

Номер патента: 7106

Опубликовано: 30.06.2005

Автор: Ильин Виктор Николаевич

МПК: G01B 11/12

Метки: способ, протяженных, диаметра, измерения, отверстий

Текст:

...расстояние между соседними максимумами (п 2) и(п 1) от входной плоскости отверстия АХ (АХ 23 - Н) - вычисляемое расстояние междупорядком, сформированным от входной плоскости (п 1), И порядком (п), сформированным от выходной плоскости отверстия АХ 23 - измеряемое расстояние между (п 1) порядком, сформированным от входной плоскости, и порядком (п), сформированным от выходной плоскости отверстия.Способ реализован следующим образом....

Номер патента: 6761

Опубликовано: 30.03.2005

Авторы: Кабаев Николай Ильич, Ковалев Анатолий Анатольевич, Тюшкевич Борис Николаевич

МПК: G01B 11/02, G01B 9/02

Метки: линейных, измерения, объекта, интерферометр, поляризационный, перемещений

Текст:

...светового пучка жестко связан с первым делителем светового пучка и вместе с первым делителем светового пучка механически связан с объектом.Указанная выще совокупность признаков позволяет уменьшить смещение объекта, которое определяет смещение анизотропных элементов, соответствующее смещению на одну полосу картины интерференции, и тем самым повысить чувствительность измерений.Сущность Изобретения поясняется фигурой, где приняты следующие...

Номер патента: 6760

Опубликовано: 30.03.2005

Авторы: Кабаев Николай Ильич, Ковалев Анатолий Анатольевич, Тюшкевич Борис Николаевич

МПК: G01B 11/02, G01B 9/02

Метки: объектов, линейных, измерения, перемещений, интерферометр, поляризационный

Текст:

...без замены делителя светового пучка.Сущность изобретения поясняется фиг. 1 и фиг. 2, где приняты следующие обозначения 1 - источник света 2 - делитель светового пучка 3 - поляризатор 4 - регистрирующий блок 5 - рычаг 6 - точка опоры рычага 7 - точка опоры делителя светового пучка на рычаг 8 - точка опоры объекта на рычаг.Интерферометр содержит установленные последовательно на одной оптической оси источник 1 света, делитель 2 светового пучка,...

Номер патента: 6800

Опубликовано: 30.03.2005

Авторы: Дашкевич Владимир Иванович, Окушко Владимир Анатольевич

МПК: G01B 9/021, G03H 1/04, G03H 1/26...

Метки: контурных, устройство, записи, способ, осуществления, голограмм

Текст:

...поляризационный элемент, вторую оптическую линию задержки, при этом второй поляризационный элемент оптически связан со второй нелинейной средой. Формирование в опорном и объектном пучках многочастотного излучения с различной временной структурой позволяет обеспечить при каждом экспонировании интерференцию излучения лишь одной частоты. При ВРМБ в сфокусированных пучках коэффициент отражения излучения может быть близок к единице. Кроме того,...

Номер патента: U 1880

Опубликовано: 30.03.2005

Авторы: Осипов Александр Александрович, Матюк Владимир Федорович

МПК: G01B 7/06, G01N 27/80

Метки: устройство, изделий, толщины, поверхностно-упрочненных, слоев, контроля, ферромагнитных

Текст:

...при этом выходы блока выборки-хранения через блок вычитания и блок определения среднего значения подсоединены ко входам блока деления и через него к индикатору.Недостатком данного устройства является низкая чувствительность и высокая погрешность при контроле изделий с малой толщиной упрочненного слоя.Сущность устройства заключается в том, что с целью обеспечения большей чувствительности и достоверности неразрушающего контроля, оно содержит...

Номер патента: U 1790

Опубликовано: 30.03.2005

Авторы: Бондаренко Михаил Михайлович, Тареев Анатолий Михайлович, Маслакова Наталья Илларионовна

МПК: G02B 27/62, G01B 11/27

Метки: контроля, блока, модулятора, устройство

Текст:

...осуществить контроль углового положения элементов завода излучения и выполнять юстировку оптической системы завода излучения, то есть обеспечивает расширение функциональных возможностей устройства. Сущность полезной модели поясняется чертежом, фиг. 1, фиг. 2 и фиг. 3. На фиг. 1 изображена оптическая принципиальная схема устройства. На фиг. 2 показан вид поля зрения при установке призмы и светоделительной пластины блока модулятора в...

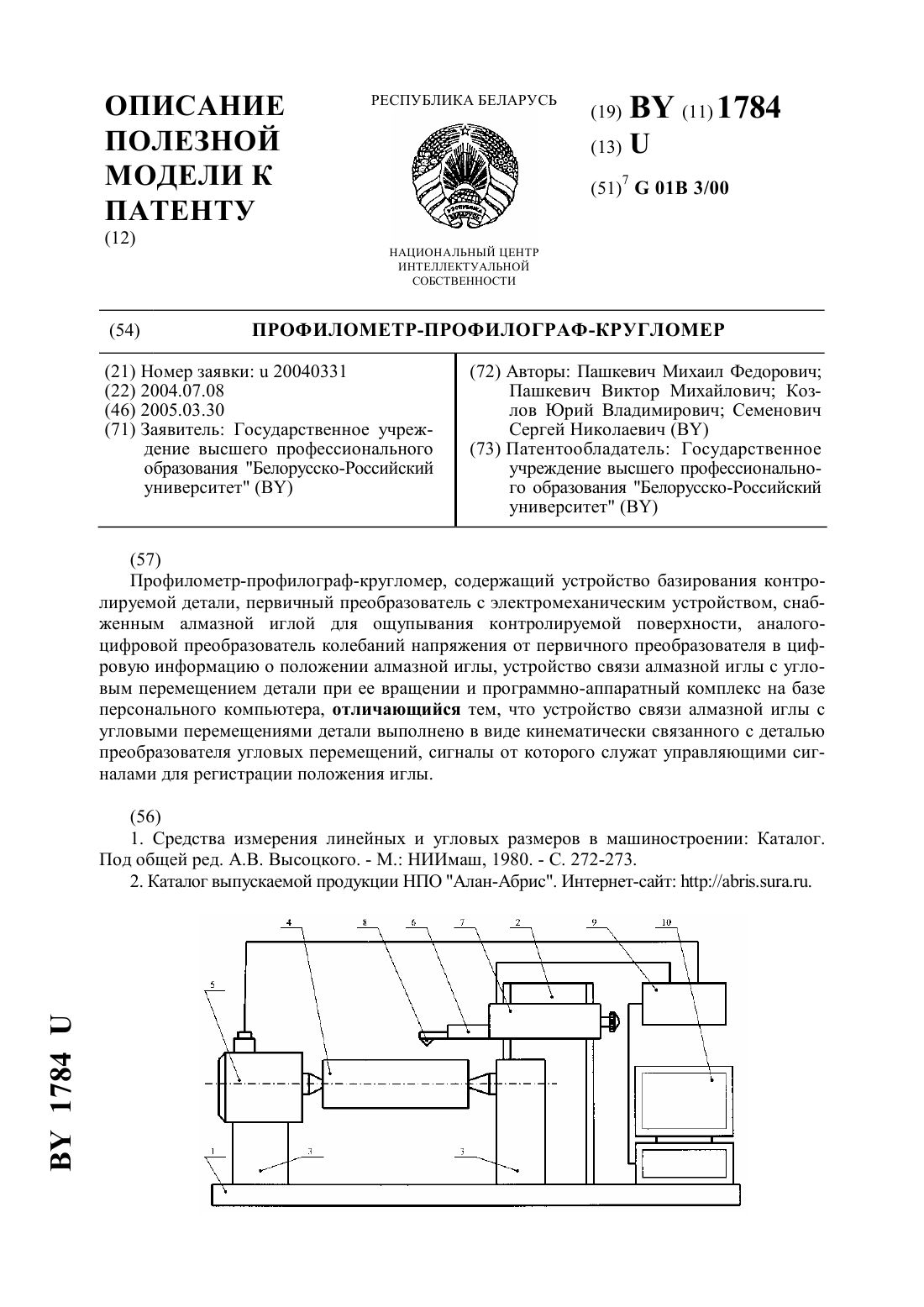

Номер патента: U 1784

Опубликовано: 30.03.2005

Авторы: Козлов Юрий Владимирович, Пашкевич Михаил Федорович, Пашкевич Виктор Михайлович, Семенович Сергей Николаевич

МПК: G01B 3/00

Метки: профилометр-профилограф-кругломер

Текст:

...как не позволяет осуществлять контроль круглости поверхности. Это обусловлено тем, что прибор не имеет устройства связи перемещения щупа (иглы) первичного преобразователя с угловым перемещением детали при ее вращении. Задачей настоящей полезной модели является расширение функциональных возможностей профилометра-профилографа путем наделения его функциями кругломера. Поставленная задача решается тем, что в...

Номер патента: U 1716

Опубликовано: 30.12.2004

Авторы: Поконечный Здислав Иосифович, Топленикова Татьяна Васильевна, Голубев Вадим Анатольевич, Тареев Анатолий Михайлович, Горбачевская Ольга Романовна

МПК: G01B 11/26

Метки: прицелов, каналов, тепловизионного, контроля, устройство, визуального, непараллельности, комбинированных

Текст:

...фокальной плоскости объектива 15, установлена сетка 16, которая рассматривается через окуляр 17 визуального канала. Центральная марка на сетке 16 определяет положение визирной оси визуального канала. На оси тепловизионного канала установлена тепловизионная камера 18, выход которой подключен к видеосмотровому устройству 19. Марка, рассматриваемая на видеосмотровом устройстве 19, определяет положение визирной оси тепловизионного канала....

Номер патента: U 1608

Опубликовано: 30.12.2004

Авторы: Шарандо Владимир Иванович, Шукевич Анатолий Куприянович, Полоневич Александр Антонович, Лухвич Александр Александрович

МПК: G01B 7/06

Метки: покрытий, немагнитных, ферромагнитных, этих, изделий, толщин, изделиях, устройство, измерения

Текст:

...Недостатком данного устройства является измерение только одного параметра (толщины ферромагнитного листа или толщины немагнитного покрытия). Значение второго параметра необходимо задавать или измерять независимыми методами. Целью изобретения является обеспечение возможности одновременного определения толщины ферромагнитного основания и поверхностного немагнитного слоя (любое немагнитное покрытие, практически немагнитный коррозионный слой,...

Номер патента: 6415

Опубликовано: 30.09.2004

Авторы: Дмитрущенков Олег Анатольевич, Тареев Анатолий Михайлович, Зайцева Елена Ивановна

МПК: G01B 11/02, G01M 11/00

Метки: контроля, расстояний, устройство, систем, фокусных, оптических

Текст:

...прозрачными штрихами, удаленными друг от друга на фиксированное расстояние , и объектив 6, причем тест-объект установлен в фокальной плоскости объектива 6. Микроскоп 2 включает проекционный объектив 7 и отсчетное устройство, содержащее два плоских зеркала 8 и 9, две видеокамеры 10 и 11, каждая из которых оптически связана с соответствующим зеркалом 8, 9, коммутатор 12,первый и второй входы которого соединены с соответствующей видеокамерой...

Номер патента: 6564

Опубликовано: 30.09.2004

Автор: Ильин Виктор Николаевич

МПК: G01B 11/12

Метки: измерения, диаметра, отверстий, способ

Текст:

...в следующем виде(21) 2 где х- - расстояние между дифракционными максимумами интенсивности выделенного порядка. Минимальная величина дисперсии --или расстояния между спектральными линиями определяется разрешающей способностью фотодиодной линейки. В сравнении с прототипом, где радиус отверстия находится по одной , и трем последовательным минимумов , 1, 2 (или максимумов - формулы одинаковые), предложенный способ обеспечивают существенно более...

Номер патента: 6381

Опубликовано: 30.09.2004

Авторы: Власов Владимир Вениаминович, Кособуцкий Евгений Иванович, Демченко Александр Иванович, Бойков Александр Евгеньевич, Чудовский Александр Константинович, Серяков Виктор Михайлович

МПК: G01B 7/00

Метки: линейных, устройство, измерения, перемещений

Текст:

...решается тем, что в устройстве для измерения линейных перемещений, содержащем корпус, в котором установлены магнитопроводы, расположенные с возможностью образования их концами широкого и узкого зазоров, преобразователь Холла с усилителем измеряемого сигнала, расположенный в узком зазоре, постоянный магнит и фиксатор магнитопровода, - фиксатор магнитопровода выполнен из немагнитного материала в форме конусообразной втулки, магнитопроводы...

Номер патента: 6407

Опубликовано: 30.09.2004

Авторы: Поконечный Здислав Иосифович, Тареев Анатолий Михайлович

МПК: G01B 11/00, G02B 27/00

Метки: контроля, устройство, лазерного, дальномера

Текст:

...пластина со светоделительным покрытием на одной из ее рабочих поверхностей, составляющая угол 45 с осью первого канала, а на оси второго канала расположены последовательно второе защитное стекло и плоское зеркало, параллельное плоскопараллельной пластине и жестко связанное с ней, а ось второго канала пересекается с осью первого канала в плоскости светоделительного покрытия плоскопараллельной пластины, обеспечивает уменьшение...

Номер патента: 6418

Опубликовано: 30.09.2004

Автор: Тареев Анатолий Михайлович

МПК: G02B 27/62, G01B 11/26

Метки: устройство, канала, приборов, центрировки, наведения, контроля, пучка, светового, лазерного, управления, оптического

Текст:

...пучка всегда имеет круглую форму и при движении компонентов панкратической системы контролируемого изделия от начального положения к конечному лишь меняется его диаметр в сторону увеличения, а величина смещения его центра характеризует угловую децентрировку лазерного светового пучка, определение которой в этом случае осуществляется с более высокой точностью. Ослабитель лазерного излучения, установленный между рассеивающим экраном и...

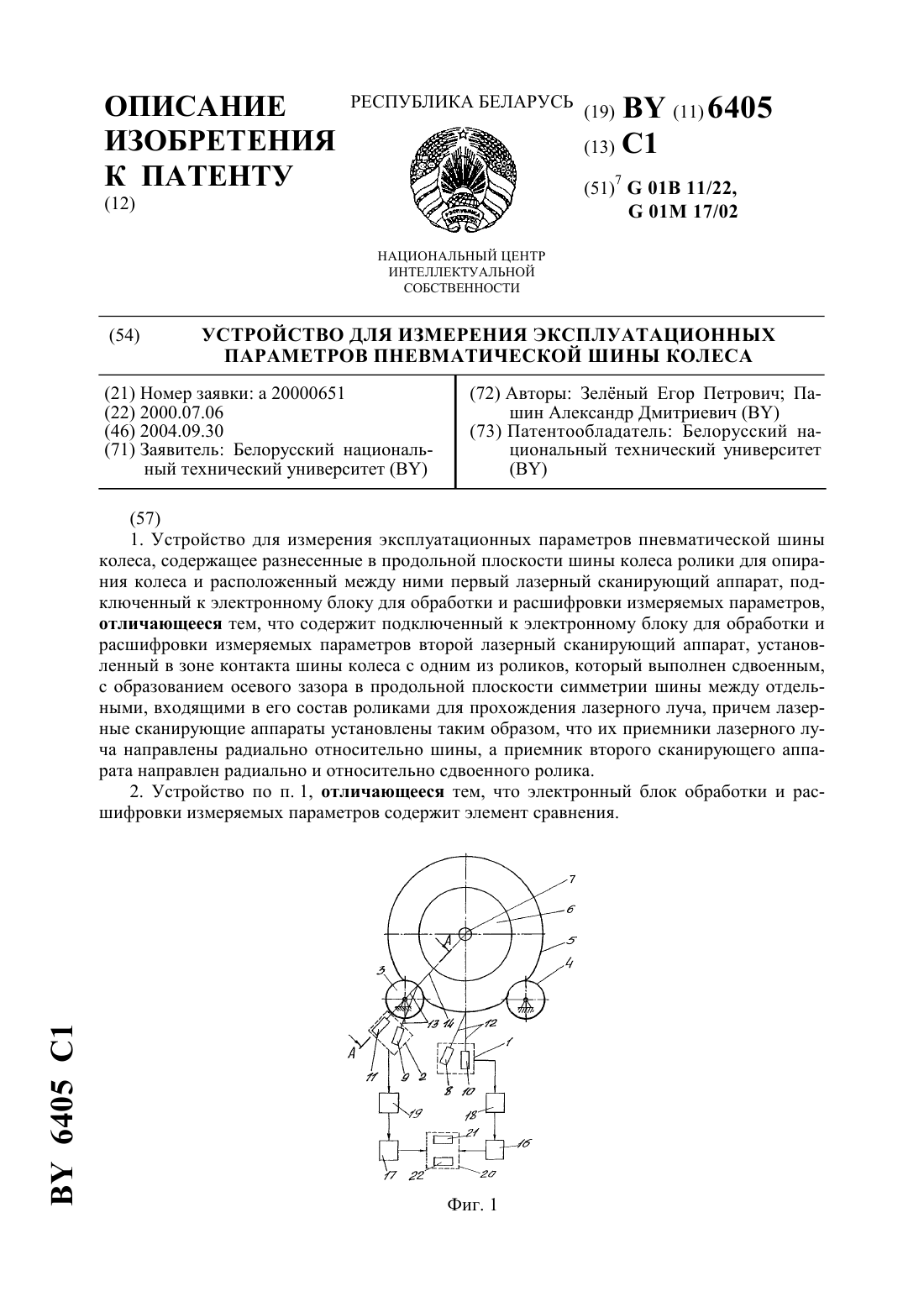

Номер патента: 6405

Опубликовано: 30.09.2004

Авторы: Зелёный Егор Петрович, Пашин Александр Дмитриевич

МПК: G01M 17/02, G01B 11/22

Метки: параметров, колеса, шины, эксплуатационных, измерения, устройство, пневматической

Текст:

...ролик в продольном разрезе, обозначенном на фиг. 1. Устройство для измерения эксплуатационных параметров пневматической шины колеса состоит из двух лазерных сканирующих аппаратов 1 и 2, роликов 3 и 4 для опирания пневматической шины 5 колеса 6. Ролики расположены параллельно геометрической оси 6 колеса и разнесены в его продольной плоскости на расстояние, меньшее диаметра шины,что исключает проваливание шины между роликами. При этом...

Номер патента: U 1536

Опубликовано: 30.09.2004

Авторы: Семенович Сергей Николаевич, Козлов Юрий Владимирович, Пашкевич Михаил Федорович

МПК: G01B 7/00

Метки: линейных, размеров, контроля, устройство

Текст:

...не дает возможности записывать числовые значения измеряемых размеров в таблицу данных и вести их анализ и математическую обработку. Задачей настоящей полезной модели является создание устройства для контроля линейных размеров, обеспечивающего возможность автоматической фиксации результатов измерений и их запись для последующего анализа. Поставленная задача решается тем, что в устройстве для контроля линейных размеров,содержащем...

Номер патента: U 1587

Опубликовано: 30.09.2004

Авторы: Чернин Ростислав Игоревич, Чернин Игорь Леонидович, Скачко Максим Анатольевич

МПК: B23P 11/02, G01B 5/30, G01L 1/22...

Метки: колесной, напрессовки, шейку, тепловой, оси, подшипника, прочности, кольца, пары, устройство, контроля

Текст:

...элемента выполнен цилиндрическим составным в виде концентрично расположенных и неподвижно скрепленных между собой наружного толстостенного стакана с центральным круглым отверстием в днище для прохода контролируемого кольца подшипника по диаметру его дорожки качения и внутренней тонкостенной гильзы с утолщенными фланцами. Между внутренними плоскостями последних имеет кольцевую, закрываемую внутренней цилиндрической поверхностью...

Номер патента: U 1485

Опубликовано: 30.09.2004

Авторы: Зуев Владимир Павлович, Плавинский Валерий Антонович, Зайцев Валентин Андреевич, Дедков Андрей Иванович

МПК: G01B 5/20

Метки: устройство, сложнопрофильных, внутренних, цилиндрических, формы, поверхностей, контроля, геометрической

Текст:

...от расчетной образцовой, и трехканальный измерительный рычажный механизм 8 (фиг. 2), закрепленный на каретке 3, состоящий из держателя 9 с установленными на нем тремя расположенными равномерно по кругу ползунами 10 с возможностью их радиального перемещения и фиксации, несущими три преобразователя линейных перемещений 6 и три измерительных рычага 11, одним плечом взаимодействующих с преобразователями линейных перемещений 6, а вторым -...

Номер патента: 6265

Опубликовано: 30.06.2004

Авторы: Окушко Владимир Анатольевич, Дашкевич Владимир Иванович

МПК: G01B 9/021, G03H 1/00

Метки: записи, голограмм, контурных, способ

Текст:

...голограмм, включающему формирование лазерного излучения с , где 2,эквидистантными частотами и шагоммежду спектральными линиями, которое используют для создания предметного и опорного пучков, сводимых в плоскости регистрирующей среды для формирования интерференционной картины, для создания предметного и опорного пучков дополнительно используют лазерное излучение, сформированное при вынужденном рассеянии Мандельштама-Бриллюэна в нелинейной...

Номер патента: 6176

Опубликовано: 30.06.2004

Авторы: Иващенко Сергей Анатольевич, Плахотнюк Василий Иванович, Фролов Игорь Станиславович, Макаревич Евгений Владимирович

МПК: G01B 11/16

Метки: измерения, тонких, внутренних, напряжений, пленках, устройство

Текст:

...этом обеспечивается высокая точность показаний регистрирующей системы устройства и автоматизация процесса измерений. Применение в заявляемом устройстве дополнительных источника когерентного света и измерительного экрана, расположенных в вертикальной плоскости, проходящей через точку закрепления подложки, позволяет измерять напряжения в двух взаимно перпендикулярных плоскостях. Это дает возможность получать более полную картину распределения...

Номер патента: 6158

Опубликовано: 30.06.2004

Авторы: Сытько Владимир Владимирович, Пастухов Михаил Иванович, Кондратенко Владимир Иванович, Тихова Елена Леонидовна

МПК: G01B 11/30

Метки: способ, устройство, поверхности, определения, шероховатости

Текст:

...по которой судят об интегральной интенсивности промодулированного отраженного излучения на заданной пространственной частоте, а о шероховатости поверхности судят по средней квадратической высоте микронеровностей на поверхности,которую определяют по отношению интегральной интенсивности промодулированного отраженного излучения на заданной пространственной частоте к интенсивности отраженного излучения на нулевой пространственной частоте....

Номер патента: U 1372

Опубликовано: 30.06.2004

Авторы: Гурняк Елена Брониславовна, Тареев Анатолий Михайлович

МПК: G01B 11/26

Метки: оптических, установочной, прибор, контроля, оси, перпендикулярности, плоскости, визирной, приборов

Текст:

...ось. В качестве компенсатора может быть использован также компенсатор с плоскопараллельной пластинкой, которая поворачивается в двух взаимно перпендикулярных плоскостях, проходящих через оптическую ось прибора, либо могут быть использованы две плоскопараллельные пластинки, каждая из которых поворачивается в одной из двух взаимно ортогональных плоскостях, проходящих через оптическую ось прибора. Принцип работы оптического компенсатора,...
