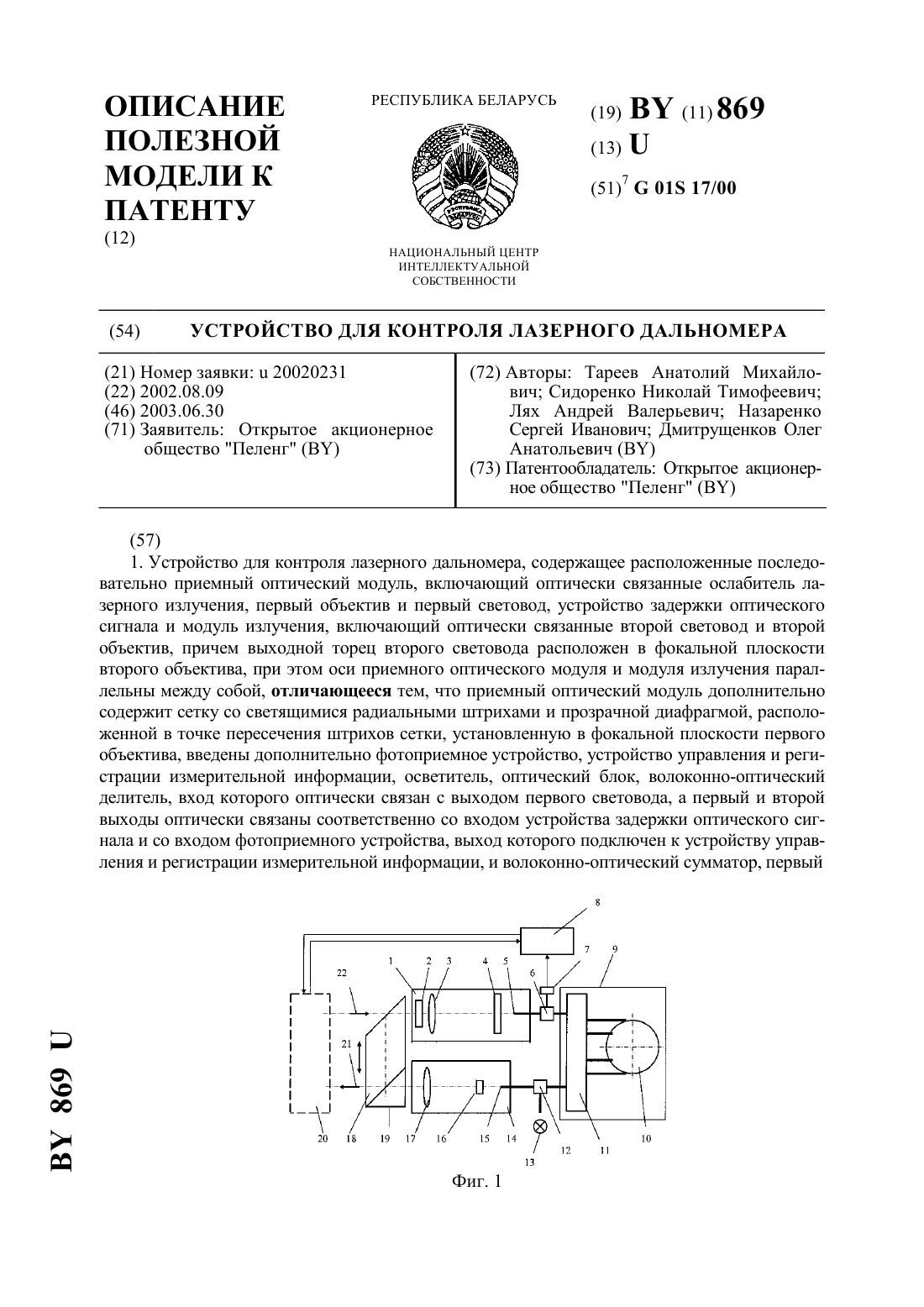

Устройство для контроля лазерного дальномера

02 27/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЛАЗЕРНОГО ДАЛЬНОМЕРА(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Тареев Анатолий Михайлович Поконечный Здислав Иосифович(73) Патентообладатель Открытое акционерное общество Пеленг(57) 1. Устройство для контроля лазерного дальномера, содержащее расположенные последовательно на одной оптической оси объектив, держатель для размещения тест-объекта,включающий расположенную в фокальной плоскости объектива опорную поверхность с отверстием, центр которого совпадает с оптической осью объектива, и систему подсветки,отличающееся тем, что содержит расположенный перед объективом оптический блок,включающий два параллельных канала, при этом на оси первого канала, совпадающей с осью объектива, расположены последовательно первое защитное стекло, выполненное из материала, прозрачного для видимой и непрозрачного для инфракрасной области спектра,и плоскопараллельная пластина со светоделительным покрытием на одной из ее рабочих поверхностей, составляющая угол 45 с осью первого канала, а на оси второго канала расположены последовательно второе защитное стекло и плоское зеркало, параллельное плоскопараллельной пластине и жестко связанное с ней, причем ось второго канала пересекается с осью первого канала в плоскости светоделительного покрытия плоскопараллельной пластины. 2. Устройство по п. 1, отличающееся тем, что первое и второе защитные стекла выполнены в виде клиньев и установлены с возможностью вращения вокруг осей соответствующих каналов и с возможностью фиксации в выбранном положении.(56) Установка для измерения параметров дальномера. ПК 362.000-01 Техническое описание и инструкция по эксплуатации. - ОАО Пеленг, 2000. 6407 1 Изобретение относится к области контрольно-измерительной техники, более конкретно - к устройствам контроля параметров лазерных дальномеров, а именно непараллельности оси канала излучения и визирной оси дальномеров. Известно устройство для контроля лазерного дальномера 1, содержащее расположенные последовательно на одной оси объектив, держатель для тест-объекта с опорной площадкой, расположенной в фокальной плоскости объектива, и имеющий отверстие, и систему подсветки тест-объекта. При контроле дальномер устанавливают перед объективом устройства, тест-объект размещают в держателе, наводят прицельную марку контролируемого изделия на середину тест-объекта и осуществляют пуск излучателя дальномера. По смещению прожога тест-объекта лазерным излучением относительно прицельной марки дальномера оценивают непараллельность оси канала излучения и визирной оси дальномера. Так как канал излучения обычно не совпадает с визирным каналом, то для возможности контроля выбирают объектив со значительным диаметром входного зрачка,а следовательно со значительным фокусным расстоянием. Таким образом, одним из недостатков прототипа является его значительные габаритные размеры. Другим недостатком прототипа является возможность выжигания фотоприемника приемного канала дальномера, обычно совпадающего с визирным каналом, излучением лазера, отраженным от тест-объекта при неточной установке контролируемого дальномера относительно оси объектива устройства, что на практике приводит к необходимости применения специальных мер для исключения выхода из строя дорогостоящих элементов и снижает эксплуатационные характеристики устройства. Задачей изобретения является уменьшение габаритных размеров и повышение эксплуатационных характеристик устройства. Для решения этой задачи устройство для контроля лазерного дальномера, содержащее расположенные последовательно на одной оптической оси объектив, держатель для размещения тест-объекта, включающий расположенную в фокальной плоскости объектива опорную поверхность с отверстием, центр которого совпадает с оптической осью объектива, и систему подсветки, в отличие от прототипа, содержит расположенный перед объективом оптический блок, включающий два параллельных канала, при этом на оси первого канала, совпадающей с осью объектива, расположены последовательно первое защитное стекло, выполненное из материала, прозрачного для видимой и непрозрачного для инфракрасной области спектра, и плоскопараллельная пластина со светоделительным покрытием на одной из ее рабочих поверхностей, составляющая угол 45 с осью первого канала, а на оси второго канала расположены последовательно второе защитное стекло и плоское зеркало, параллельное плоскопараллельной пластине и жестко связанное с ней,причем ось второго канала пересекается с осью первого канала в плоскости светоделительного покрытия плоскопараллельной пластины. Первое и второе защитные стекла могут быть выполнены в виде клиньев и установлены с возможностью вращения вокруг осей соответствующих каналов и с возможностью фиксации в выбранном положении. Введение в устройство оптического блока, включающего два параллельных канала, на оси первого из которых, совпадающей с осью объектива, расположены последовательно первое защитное стекло, выполненное из материала, прозрачного для видимой и непрозрачного для инфракрасной области спектра, и плоскопараллельная пластина со светоделительным покрытием на одной из ее рабочих поверхностей, составляющая угол 45 с осью первого канала, а на оси второго канала расположены последовательно второе защитное стекло и плоское зеркало, параллельное плоскопараллельной пластине и жестко связанное с ней, а ось второго канала пересекается с осью первого канала в плоскости светоделительного покрытия плоскопараллельной пластины, обеспечивает уменьшение габаритных размеров устройства, так как позволяет использовать объектив с малым размером 2 6407 1 входного зрачка, соизмеримым с диаметром канала излучателя дальномера. Выполнение первого защитного стекла из материала, прозрачного для видимой и непрозрачного для инфракрасной области спектра, обеспечивает исключение попадания лазерного излучения, отраженного от тест-объекта в приемный канал дальномера, а следовательно не требуется применять специальные меры для исключения выжигания фотоприемника, что повышает эксплуатационные характеристики устройства. Выполнение первого и второго защитных стекол в виде клиньев, установленных с возможностью их вращения вокруг осей соответствующих каналов и с возможностью фиксации в выбранном положении,обеспечивает возможность компенсации непараллельности плоского зеркала и светоделительной пластины и повышает его технологичность, так как снижает требования к точности изготовления оптического блока. На фиг. 1 изображена принципиальная схема устройства, на фиг. 2 - вид поля зрения контролируемого дальномера в момент контроля. Устройство для контроля лазерного дальномера содержит объектив 1, держатель 2 с опорной поверхностью 3 для размещения тест-объекта 4 и систему подсветки тестобъекта, включающую оптически связанные отражающее зеркало 5, конденсор 6 и источник света 7, а также оптический блок, расположенный перед объективом 1 и включающий два параллельных канала, в первый из которых входят защитное стекло 8 и плоскопараллельная пластина 9 со светоделительным покрытием на одной из ее рабочих поверхностей, а во второй - защитное стекло 10 и плоское зеркало 11. На фиг. 1 показан также контролируемый дальномер 12. Держатель 2 включает опорную поверхность 3, расположенную в фокальной плоскости объектива 1 и имеет отверстие, центр которого совпадает с оптической осью объектива. Ось первого канала совпадает с осью объектива 1. Плоскопараллельная пластина 9 составляет угол 45 с осью первого канала. Плоское зеркало 11 параллельно плоскопараллельной пластине 9 и жестко с нею связано, например, с помощью дополнительной пластины, на которую наклеены элементы 9 и 11. Ось второго канала пересекается с осью первого канала в плоскости светоделительного покрытия плоскопараллельной пластины 9. Защитное стекло 8 выполнено из материала, прозрачного для видимой и непрозрачного для инфракрасной области спектра, в которой осуществляется генерация лазерного излучения дальномера. Защитные стекла 8 и 10 могут быть выполнены в виде клиньев и в этом случае могут иметь возможность вращения вокруг оси соответствующего канала оптического блока и фиксации в выбранном положении. Это позволяет при сборке оптического блока компенсировать взаимную непараллельность плоскопараллельной пластины 9 и плоского зеркала 11. Устройство работает следующим образом. Контролируемый дальномер 12 располагают перед устройством таким образом, чтобы его визирный каналоказался напротив защитного стекла 8, а канал излучателя- напротив защитного стекла 10. Наблюдая в окуляр визирного канала, поворотами дальномера добиваются появления в центре поля зрения изображения отверстия в опорной поверхности держателя 2. Вставляют тест-объект 4 в его держатель 2 и делают пуск излучателя дальномера. Лазерное излучение проходит защитное стекло 10, прозрачное для лазерного излучения, отражается последовательно от плоского зеркала 11 и от светоделительной поверхности плоскопараллельной пластины 9, проходит объектив 1 и фокусируется с помощью последнего в плоскости тест-объекта 4, в качестве которого обычно используют фотопленку. На его поверхности в результате теплового воздействия лазерного излучения образуется прозрачное отверстие в эмульсионном слое. Это отверстие подсвечивается далее видимым светом с помощью системы подсветки и в обратном ходе лучей рассматривается через окуляр контролируемого дальномера. Наблюдаемая в окуляр картина представлена на фиг. 2. В поле зрения окуляра наблюдаются прицельная марка, например, в виде перекрестия Р и изображениеотверстия в тест-объекте. При правильной юстировке 3 6407 1 дальномера центр изображения отверстия в тест-объекте точно совпадает с центром перекрестия Р. В противном случае имеет место непараллельность визирного канала и канала излучателя дальномера. Если она не находится в пределах допустимого значения, производят юстировку дальномера. Излучение лазерного излучателя, отраженное от поверхности тест-объекта и прошедшее в обратном ходе через объектив 1, не попадает в приемный канал дальномера, обычно совпадающий с визирным, так как задерживается защитным стеклом 8, непрозрачным для излучения лазера, а следовательно, не может причинить вреда фотоприемному устройству. Таким образом, устройство для контроля лазерного дальномера обладает не только уменьшенными габаритными размерами, но и более высокими эксплуатационными параметрами. Источники информации 1. Установка для измерения параметров дальномера. ПК 362.000-01 Техническое описание и инструкция по эксплуатации. - ОАО Пеленг, 2000 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
