Микрометрическая головка

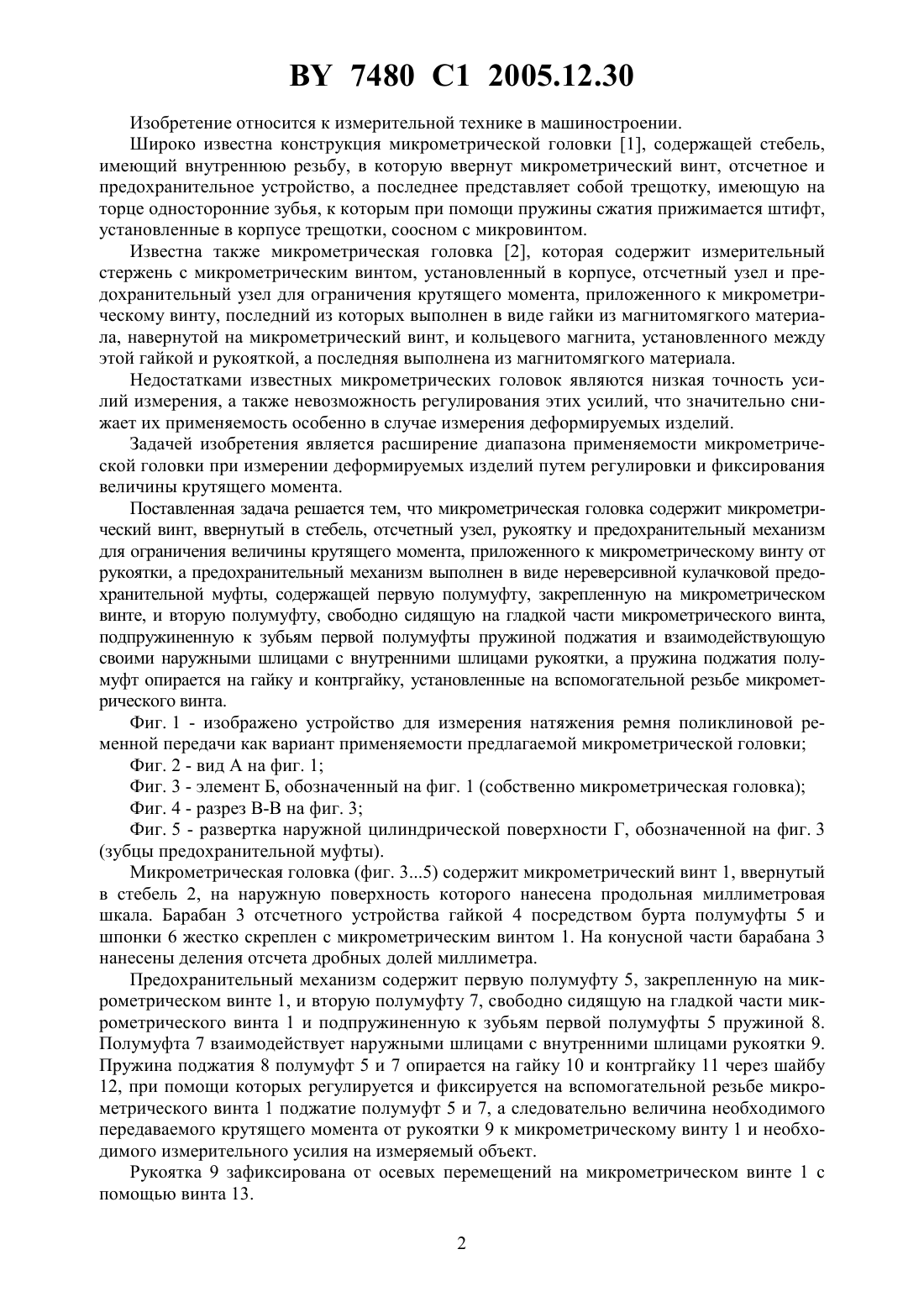

(51)01 3/18 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Борисовский завод автотракторного электрооборудования(72) Авторы Невротов Виктор Григорьевич Майорчик Геннадий Михайлович Куданович Александр Петрович Буйко Леонид Иосифович(73) Патентообладатель Открытое акционерное общество Борисовский завод автотракторного электрооборудования(57) Микрометрическая головка, содержащая микрометрический винт, ввернутый в стебель, отсчетный узел, рукоятку и предохранительный механизм для ограничения величины крутящего момента, приложенного к микрометрическому винту от рукоятки, отличающаяся тем, что предохранительный механизм выполнен в виде нереверсивной кулачковой предохранительной муфты, содержащей первую полумуфту, закрепленную на микрометрическом винте, и вторую полумуфту, свободно сидящую на гладкой части микрометрического винта, подпружиненную к зубьям первой полумуфты пружиной поджатия и взаимодействующую своими наружными шлицами с внутренними шлицами рукоятки, а пружина поджатия полумуфт опирается на гайку и контргайку, установленные на вспомогательной резьбе микрометрического винта. 7480 1 2005.12.30 Изобретение относится к измерительной технике в машиностроении. Широко известна конструкция микрометрической головки 1, содержащей стебель,имеющий внутреннюю резьбу, в которую ввернут микрометрический винт, отсчетное и предохранительное устройство, а последнее представляет собой трещотку, имеющую на торце односторонние зубья, к которым при помощи пружины сжатия прижимается штифт,установленные в корпусе трещотки, соосном с микровинтом. Известна также микрометрическая головка 2, которая содержит измерительный стержень с микрометрическим винтом, установленный в корпусе, отсчетный узел и предохранительный узел для ограничения крутящего момента, приложенного к микрометрическому винту, последний из которых выполнен в виде гайки из магнитомягкого материала, навернутой на микрометрический винт, и кольцевого магнита, установленного между этой гайкой и рукояткой, а последняя выполнена из магнитомягкого материала. Недостатками известных микрометрических головок являются низкая точность усилий измерения, а также невозможность регулирования этих усилий, что значительно снижает их применяемость особенно в случае измерения деформируемых изделий. Задачей изобретения является расширение диапазона применяемости микрометрической головки при измерении деформируемых изделий путем регулировки и фиксирования величины крутящего момента. Поставленная задача решается тем, что микрометрическая головка содержит микрометрический винт, ввернутый в стебель, отсчетный узел, рукоятку и предохранительный механизм для ограничения величины крутящего момента, приложенного к микрометрическому винту от рукоятки, а предохранительный механизм выполнен в виде нереверсивной кулачковой предохранительной муфты, содержащей первую полумуфту, закрепленную на микрометрическом винте, и вторую полумуфту, свободно сидящую на гладкой части микрометрического винта,подпружиненную к зубьям первой полумуфты пружиной поджатия и взаимодействующую своими наружными шлицами с внутренними шлицами рукоятки, а пружина поджатия полумуфт опирается на гайку и контргайку, установленные на вспомогательной резьбе микрометрического винта. Фиг. 1 - изображено устройство для измерения натяжения ремня поликлиновой ременной передачи как вариант применяемости предлагаемой микрометрической головки Фиг. 2 - вид А на фиг. 1 Фиг. 3 - элемент Б, обозначенный на фиг. 1 (собственно микрометрическая головка) Фиг. 4 - разрез - на фиг. 3 Фиг. 5 - развертка наружной цилиндрической поверхности Г, обозначенной на фиг. 3(зубцы предохранительной муфты). Микрометрическая головка (фиг. 35) содержит микрометрический винт 1, ввернутый в стебель 2, на наружную поверхность которого нанесена продольная миллиметровая шкала. Барабан 3 отсчетного устройства гайкой 4 посредством бурта полумуфты 5 и шпонки 6 жестко скреплен с микрометрическим винтом 1. На конусной части барабана 3 нанесены деления отсчета дробных долей миллиметра. Предохранительный механизм содержит первую полумуфту 5, закрепленную на микрометрическом винте 1, и вторую полумуфту 7, свободно сидящую на гладкой части микрометрического винта 1 и подпружиненную к зубьям первой полумуфты 5 пружиной 8. Полумуфта 7 взаимодействует наружными шлицами с внутренними шлицами рукоятки 9. Пружина поджатия 8 полумуфт 5 и 7 опирается на гайку 10 и контргайку 11 через шайбу 12, при помощи которых регулируется и фиксируется на вспомогательной резьбе микрометрического винта 1 поджатие полумуфт 5 и 7, а следовательно величина необходимого передаваемого крутящего момента от рукоятки 9 к микрометрическому винту 1 и необходимого измерительного усилия на измеряемый объект. Рукоятка 9 зафиксирована от осевых перемещений на микрометрическом винте 1 с помощью винта 13. 2 7480 1 2005.12.30 Микрометрическая головка работает следующим образом вращением рукоятки 9 через шлицевое соединение вращается полумуфта 7 и зубьями вращает полумуфту 5 совместно с микрометрическим винтом 1, который при этом перемещается по резьбе в осевом направлении. После того, как измерительная сторона микрометрического винта 1 начинает взаимодействовать с измеряемым объектом, происходит возрастание крутящего момента на нереверсивной кулачковой предохранительной муфте 5, 7, взаимодействие зубьев которой приводит к дополнительному сжатию пружины 8 до требуемой по условиям измерения величины, при которой происходит прощелкивание зубьев полумуфт, после чего снимаются результаты замера по продольной шкале на стебле, а потом по круговой шкале на барабане 3. Применительно к устройству (фиг. 1) для измерения натяжения ремня поликлиновой ременной передачи микрометрическая головка работает следующим образом раму устройства 14 устанавливают на ремень и микрометрической головкой при вращении рукоятки 9 и т.д. по описанному ранее отклоняют ремень от прямолинейного положения. Как только достигается усилие измерения, по предварительно настроенной на требуемое усилие пружине предохранительной нереверсивной кулачковой муфты головки, производят считывание результатов измерения, т.е. величину прогиба ремня, по отсчетному узлу микрометрической головки. Источники информации 1. Крупицкий Э. Пособие по допускам и техническим измерениям. - Мн. Высшая школа, 1966. 2. А.с. СССР 1370431, МПК 01 3/18, 1988. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
