Устройство для контроля линейных размеров

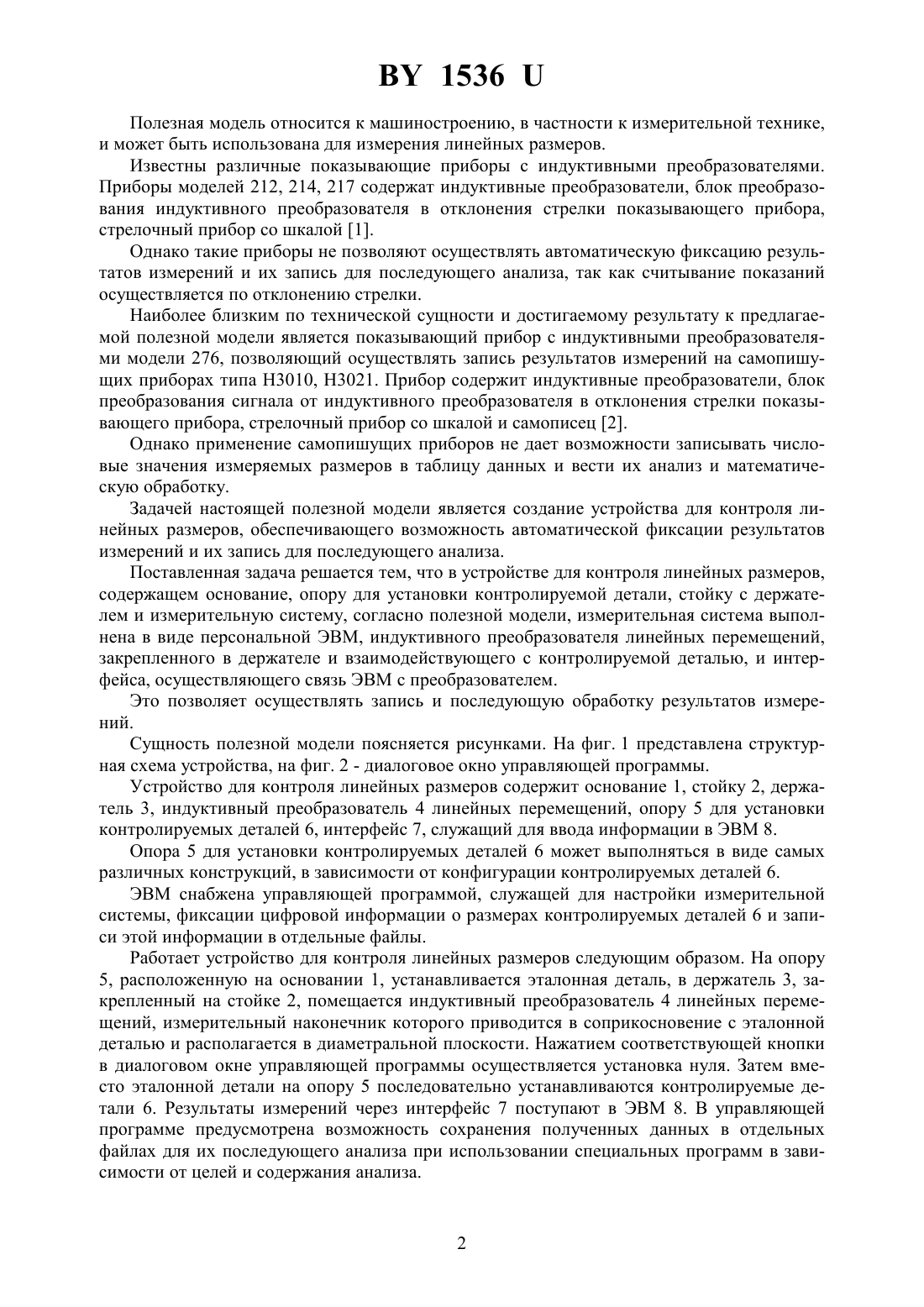

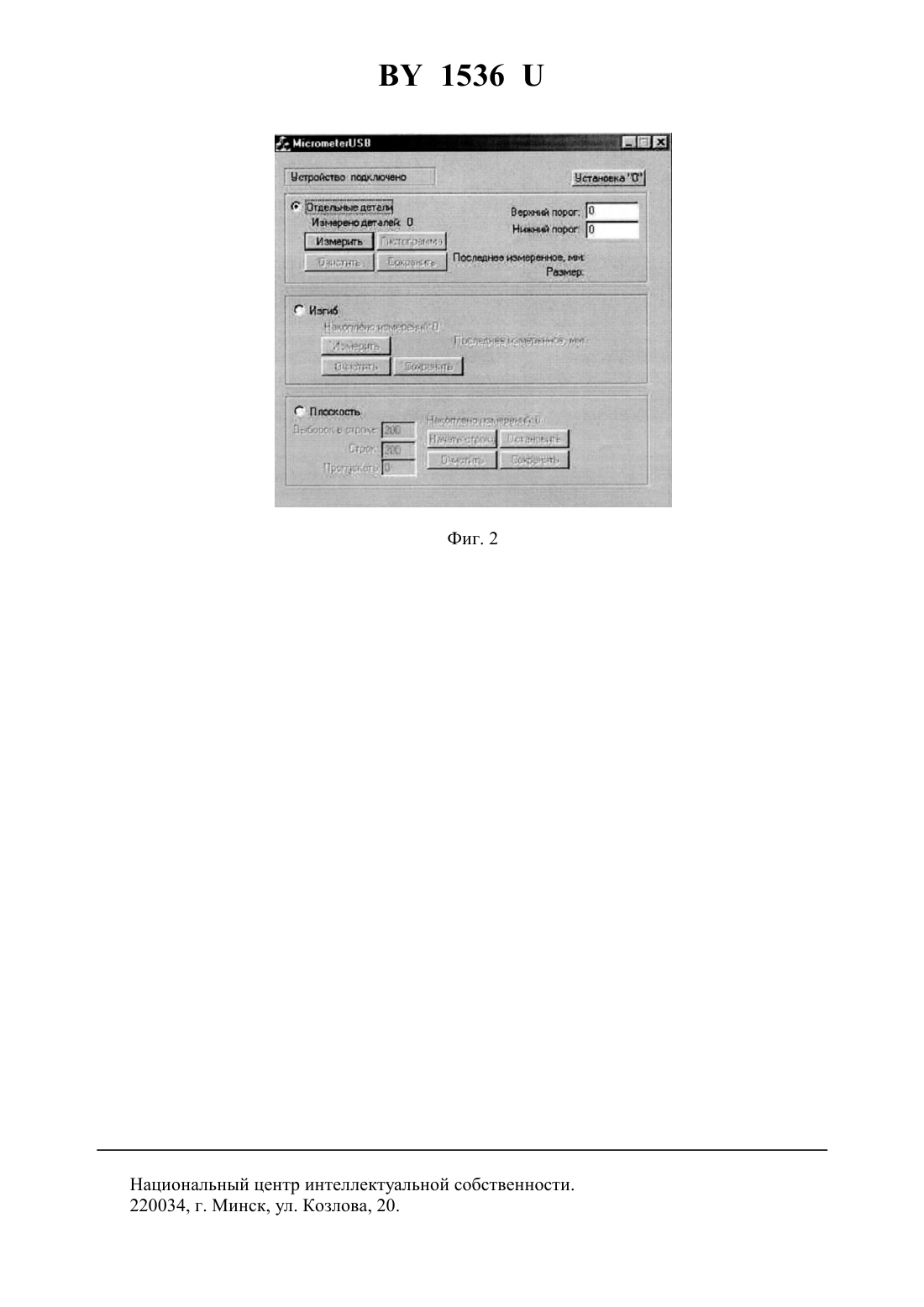

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЛИНЕЙНЫХ РАЗМЕРОВ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Пашкевич Михаил Федорович Козлов Юрий Владимирович Семенович Сергей Николаевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Устройство для контроля линейных размеров, содержащее основание, опору для установки контролируемой детали, стойку с держателем и измерительную систему, отличающееся тем, что измерительная система выполнена в виде персональной ЭВМ, индуктивного преобразователя линейных перемещений, закрепленного в держателе и взаимодействующего с контролируемой деталью, и интерфейса, осуществляющего связь ЭВМ с преобразователем.(56) 1. Средства измерения линейных и угловых размеров в машиностроении Каталог / Под общей редакцией А.В. Высоцкого. - М. НИИмаш, 1980. - С. 263-266. 2. Там же, С. 266. 1536 Полезная модель относится к машиностроению, в частности к измерительной технике,и может быть использована для измерения линейных размеров. Известны различные показывающие приборы с индуктивными преобразователями. Приборы моделей 212, 214, 217 содержат индуктивные преобразователи, блок преобразования индуктивного преобразователя в отклонения стрелки показывающего прибора,стрелочный прибор со шкалой 1. Однако такие приборы не позволяют осуществлять автоматическую фиксацию результатов измерений и их запись для последующего анализа, так как считывание показаний осуществляется по отклонению стрелки. Наиболее близким по технической сущности и достигаемому результату к предлагаемой полезной модели является показывающий прибор с индуктивными преобразователями модели 276, позволяющий осуществлять запись результатов измерений на самопишущих приборах типа Н 3010, Н 3021. Прибор содержит индуктивные преобразователи, блок преобразования сигнала от индуктивного преобразователя в отклонения стрелки показывающего прибора, стрелочный прибор со шкалой и самописец 2. Однако применение самопишущих приборов не дает возможности записывать числовые значения измеряемых размеров в таблицу данных и вести их анализ и математическую обработку. Задачей настоящей полезной модели является создание устройства для контроля линейных размеров, обеспечивающего возможность автоматической фиксации результатов измерений и их запись для последующего анализа. Поставленная задача решается тем, что в устройстве для контроля линейных размеров,содержащем основание, опору для установки контролируемой детали, стойку с держателем и измерительную систему, согласно полезной модели, измерительная система выполнена в виде персональной ЭВМ, индуктивного преобразователя линейных перемещений,закрепленного в держателе и взаимодействующего с контролируемой деталью, и интерфейса, осуществляющего связь ЭВМ с преобразователем. Это позволяет осуществлять запись и последующую обработку результатов измерений. Сущность полезной модели поясняется рисунками. На фиг. 1 представлена структурная схема устройства, на фиг. 2 - диалоговое окно управляющей программы. Устройство для контроля линейных размеров содержит основание 1, стойку 2, держатель 3, индуктивный преобразователь 4 линейных перемещений, опору 5 для установки контролируемых деталей 6, интерфейс 7, служащий для ввода информации в ЭВМ 8. Опора 5 для установки контролируемых деталей 6 может выполняться в виде самых различных конструкций, в зависимости от конфигурации контролируемых деталей 6. ЭВМ снабжена управляющей программой, служащей для настройки измерительной системы, фиксации цифровой информации о размерах контролируемых деталей 6 и записи этой информации в отдельные файлы. Работает устройство для контроля линейных размеров следующим образом. На опору 5, расположенную на основании 1, устанавливается эталонная деталь, в держатель 3, закрепленный на стойке 2, помещается индуктивный преобразователь 4 линейных перемещений, измерительный наконечник которого приводится в соприкосновение с эталонной деталью и располагается в диаметральной плоскости. Нажатием соответствующей кнопки в диалоговом окне управляющей программы осуществляется установка нуля. Затем вместо эталонной детали на опору 5 последовательно устанавливаются контролируемые детали 6. Результаты измерений через интерфейс 7 поступают в ЭВМ 8. В управляющей программе предусмотрена возможность сохранения полученных данных в отдельных файлах для их последующего анализа при использовании специальных программ в зависимости от целей и содержания анализа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
