G01M 11/00 — Испытание оптической аппаратуры; испытание конструкций или устройств оптическими способами, не отнесенными к другим классам или подклассам

Номер патента: U 5792

Опубликовано: 30.12.2009

Авторы: Косарев Валерий Михайлович, Супрунюк Анна Евтихиевна

МПК: G01M 11/00, G02B 13/18

Метки: изучения, аберраций, линз, установка, хроматической, сферической

Текст:

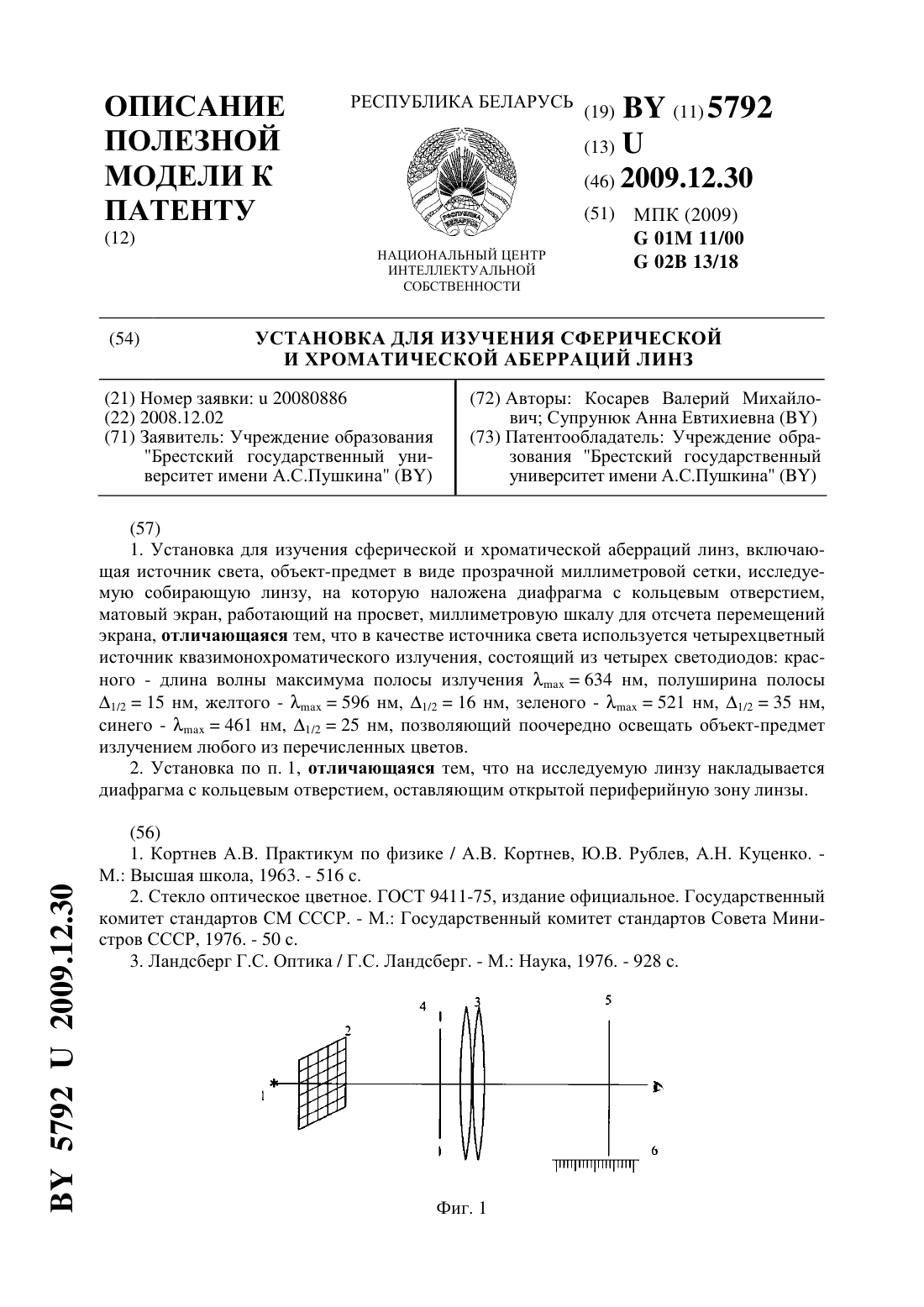

...практикуме по общей физике сферической и хроматической аберраций линз, которая бы имела источник света,дающий квазимонохроматическое излучение с несколькими длинами волн (не менее четырех, что достаточно для построения графика), которое бы не требовало дополнительной монохроматизации с помощью светофильтров или монохроматора и которым поочередно можно было бы освещать предмет. Установка должна позволять проводить измерения аберраций в...

Номер патента: 11759

Опубликовано: 30.04.2009

Авторы: Кологривов Виктор Павлович, Дятлов Олег Александрович, Панько Ольга Ильинична, Тареев Анатолий Михайлович

МПК: G01M 11/00, G02B 27/30

Метки: контроля, прибор, оптико-электронных, систем, параметров

Текст:

...в оптический тракт. Первый ослабитель светового излучения может быть выполнен в виде калиброванной диафрагмы или набора калиброванных диафрагм, установленных с возможностью поочередного ввода/вывода в оптический тракт. Между объективом и контролируемой оптико-электронной системой может быть введен второй ослабитель светового излучения, выполненный в виде нейтрального светофильтра, установленный с возможностью ввода/вывода в...

Номер патента: U 4130

Опубликовано: 30.12.2007

Авторы: Бондаренко Михаил Михайлович, Дятлов Олег Александрович, Кухта Надежда Александровна, Тареев Анатолий Михайлович, Иванейчик Валерий Александрович

МПК: G01M 11/00, F41G 3/00

Метки: систем, контроля, параметров, устройство, тепловизионных

Текст:

...полосы к ее высоте составляет 17. Для контроля обнаружительных и опознавательных характеристик тест-объект выполнен в виде металлической пластины с прорезанными в ней насквозь силуэтами объектов наблюдения, размеры силуэтов объектов наблюдения определяются из следующего соотношения 3 где Н - размер реального объекта наблюдения 3 - размер силуэта объекта наблюдения на тест-объекте, соответствующий размеру реального объекта наблюдения- реальная...

Номер патента: 6415

Опубликовано: 30.09.2004

Авторы: Дмитрущенков Олег Анатольевич, Зайцева Елена Ивановна, Тареев Анатолий Михайлович

МПК: G01B 11/02, G01M 11/00

Метки: контроля, систем, расстояний, оптических, устройство, фокусных

Текст:

...прозрачными штрихами, удаленными друг от друга на фиксированное расстояние , и объектив 6, причем тест-объект установлен в фокальной плоскости объектива 6. Микроскоп 2 включает проекционный объектив 7 и отсчетное устройство, содержащее два плоских зеркала 8 и 9, две видеокамеры 10 и 11, каждая из которых оптически связана с соответствующим зеркалом 8, 9, коммутатор 12,первый и второй входы которого соединены с соответствующей видеокамерой...

Номер патента: 5939

Опубликовано: 30.03.2004

Авторы: Джурко Павел Васильевич, Ародь Эдуард Станиславович, Власенко Игорь Николаевич, Мощеников Владимир Юрьевич

МПК: G01B 11/26, G01M 11/00

Метки: линз, центрировки, способ

Текст:

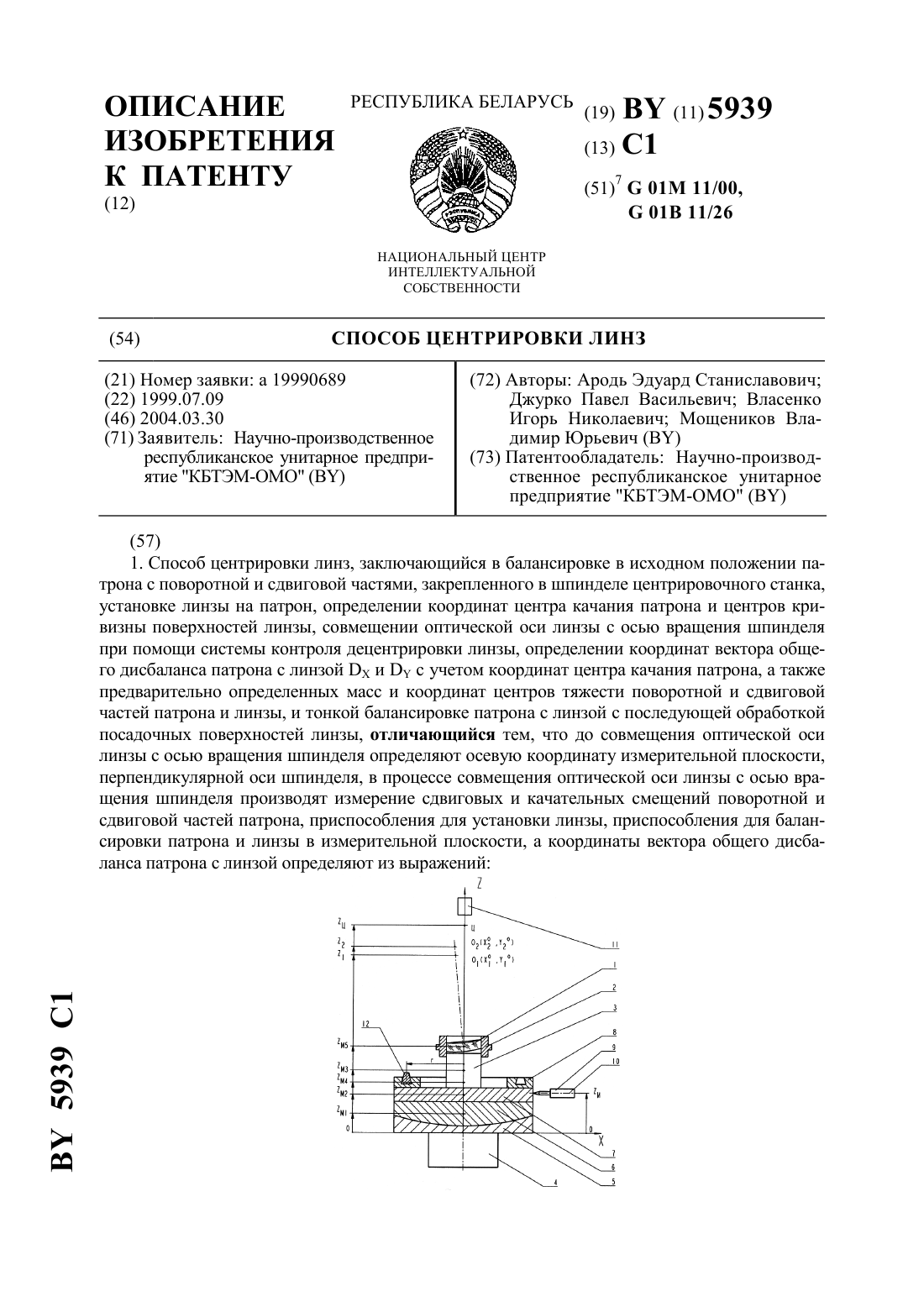

...плоскости С 1, С 2, С 3, С 4, С 5 - суммы сдвиговых смещений соответственно поворотной и сдвиговой частей патрона, приспособления для установки линзы, приспособления для балансировки патрона, линзы по направлению осив измерительной плоскости М 1, М 2, М 3, М 4, М 5 - осевые координаты центров тяжести соответственно поворотной и сдвиговой частей патрона, приспособления для установки линзы, приспособления для балансировки патрона, линзы...

Номер патента: 1807

Опубликовано: 30.12.1997

Авторы: Власенко Игорь Николаевич, Мощеников Владимир Юрьевич, Комлик Игорь Алексеевич, Счастная Людмила Ивановна

МПК: G01M 11/00

Метки: линз, способ, центрирования

Текст:
