Устройство для контроля параметров турели

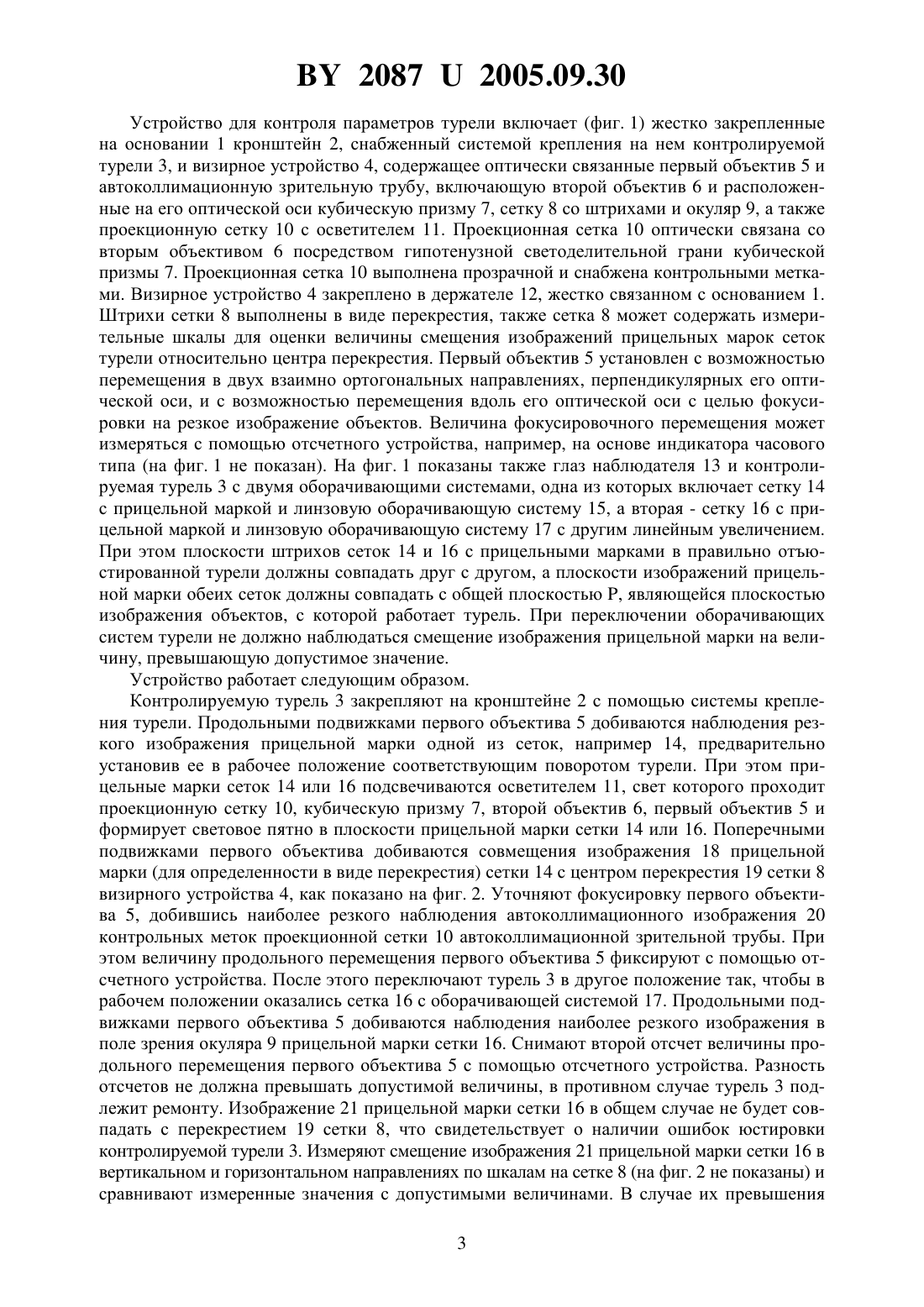

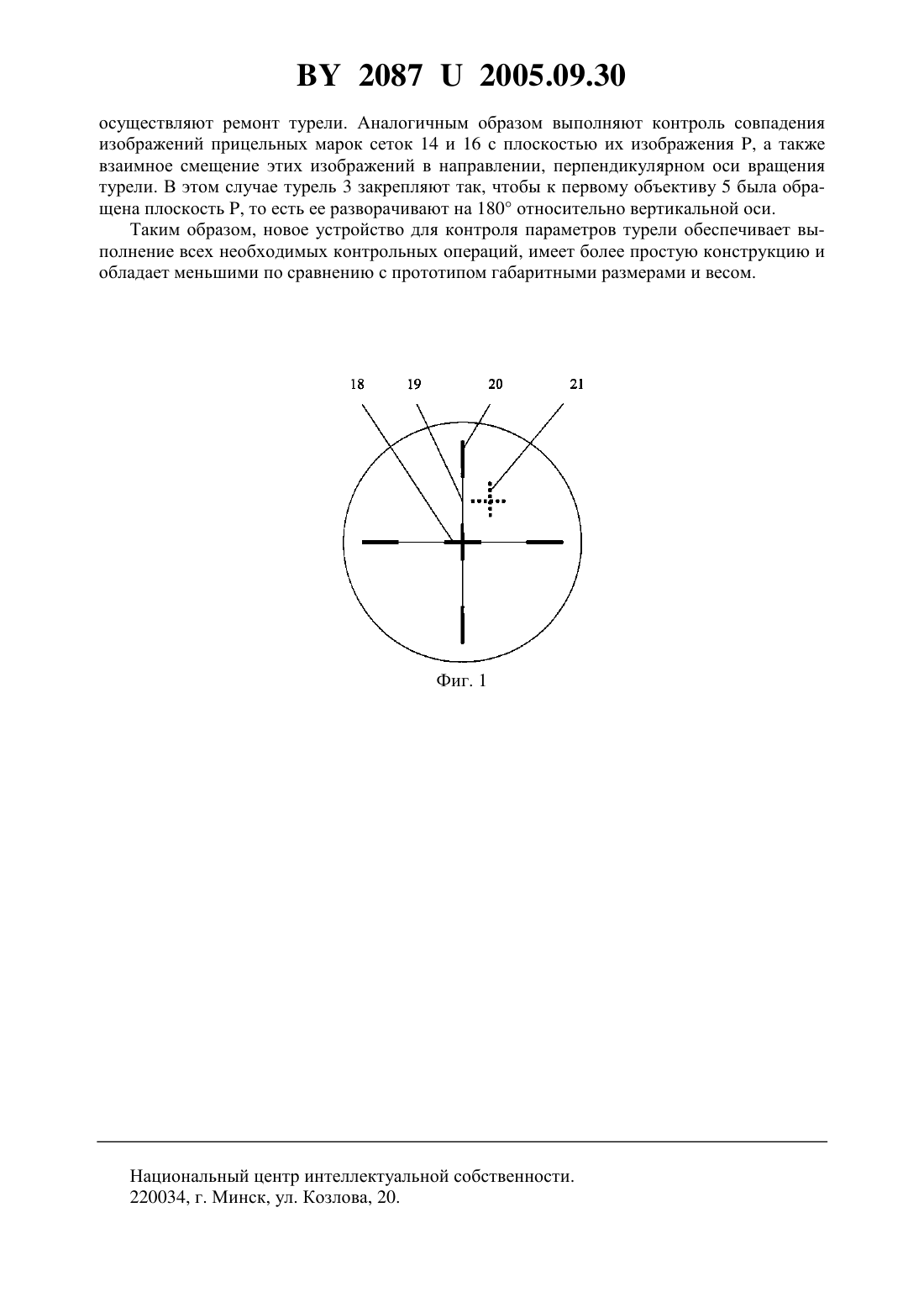

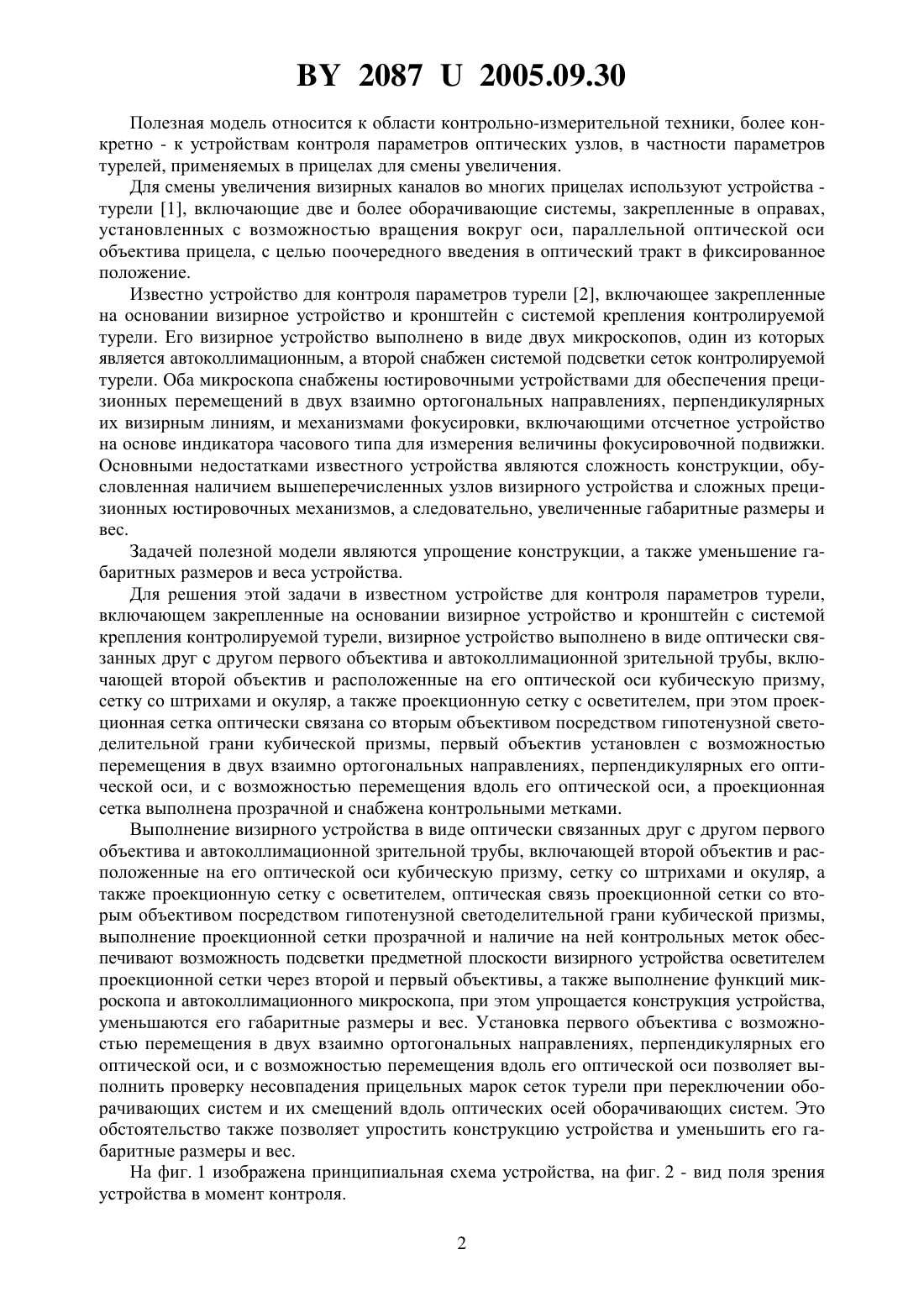

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПАРАМЕТРОВ ТУРЕЛИ(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Тареев Анатолий Михайлович Ермолович Жанна Федоровна(73) Патентообладатель Открытое акционерное общество Пеленг(57) Устройство для контроля параметров турели, включающее закрепленные на основании визирное устройство и кронштейн с системой крепления контролируемой турели, отличающееся тем, что визирное устройство выполнено в виде оптически связанных друг с другом первого объектива и автоколлимационной зрительной трубы, включающей второй объектив и расположенные на его оптической оси кубическую призму, сетку со штрихами и окуляр, а также проекционную сетку с осветителем, при этом проекционная сетка оптически связана со вторым объективом посредством гипотенузной светоделительной грани кубической призмы, первый объектив установлен с возможностью перемещения в двух взаимно ортогональных направлениях, перпендикулярных его оптической оси, и с возможностью перемещения вдоль его оптической оси, а проекционная сетка выполнена прозрачной и снабжена контрольными метками.(56) 1. Патент РБ 4273, МПК 02 В 23/12. 2. Установка для юстировки турели 105. Руководство по эксплуатации. ОАО Пеленг, 2002 (прототип). 20872005.09.30 Полезная модель относится к области контрольно-измерительной техники, более конкретно - к устройствам контроля параметров оптических узлов, в частности параметров турелей, применяемых в прицелах для смены увеличения. Для смены увеличения визирных каналов во многих прицелах используют устройства турели 1, включающие две и более оборачивающие системы, закрепленные в оправах,установленных с возможностью вращения вокруг оси, параллельной оптической оси объектива прицела, с целью поочередного введения в оптический тракт в фиксированное положение. Известно устройство для контроля параметров турели 2, включающее закрепленные на основании визирное устройство и кронштейн с системой крепления контролируемой турели. Его визирное устройство выполнено в виде двух микроскопов, один из которых является автоколлимационным, а второй снабжен системой подсветки сеток контролируемой турели. Оба микроскопа снабжены юстировочными устройствами для обеспечения прецизионных перемещений в двух взаимно ортогональных направлениях, перпендикулярных их визирным линиям, и механизмами фокусировки, включающими отсчетное устройство на основе индикатора часового типа для измерения величины фокусировочной подвижки. Основными недостатками известного устройства являются сложность конструкции, обусловленная наличием вышеперечисленных узлов визирного устройства и сложных прецизионных юстировочных механизмов, а следовательно, увеличенные габаритные размеры и вес. Задачей полезной модели являются упрощение конструкции, а также уменьшение габаритных размеров и веса устройства. Для решения этой задачи в известном устройстве для контроля параметров турели,включающем закрепленные на основании визирное устройство и кронштейн с системой крепления контролируемой турели, визирное устройство выполнено в виде оптически связанных друг с другом первого объектива и автоколлимационной зрительной трубы, включающей второй объектив и расположенные на его оптической оси кубическую призму,сетку со штрихами и окуляр, а также проекционную сетку с осветителем, при этом проекционная сетка оптически связана со вторым объективом посредством гипотенузной светоделительной грани кубической призмы, первый объектив установлен с возможностью перемещения в двух взаимно ортогональных направлениях, перпендикулярных его оптической оси, и с возможностью перемещения вдоль его оптической оси, а проекционная сетка выполнена прозрачной и снабжена контрольными метками. Выполнение визирного устройства в виде оптически связанных друг с другом первого объектива и автоколлимационной зрительной трубы, включающей второй объектив и расположенные на его оптической оси кубическую призму, сетку со штрихами и окуляр, а также проекционную сетку с осветителем, оптическая связь проекционной сетки со вторым объективом посредством гипотенузной светоделительной грани кубической призмы,выполнение проекционной сетки прозрачной и наличие на ней контрольных меток обеспечивают возможность подсветки предметной плоскости визирного устройства осветителем проекционной сетки через второй и первый объективы, а также выполнение функций микроскопа и автоколлимационного микроскопа, при этом упрощается конструкция устройства,уменьшаются его габаритные размеры и вес. Установка первого объектива с возможностью перемещения в двух взаимно ортогональных направлениях, перпендикулярных его оптической оси, и с возможностью перемещения вдоль его оптической оси позволяет выполнить проверку несовпадения прицельных марок сеток турели при переключении оборачивающих систем и их смещений вдоль оптических осей оборачивающих систем. Это обстоятельство также позволяет упростить конструкцию устройства и уменьшить его габаритные размеры и вес. На фиг. 1 изображена принципиальная схема устройства, на фиг. 2 - вид поля зрения устройства в момент контроля. 2 20872005.09.30 Устройство для контроля параметров турели включает (фиг. 1) жестко закрепленные на основании 1 кронштейн 2, снабженный системой крепления на нем контролируемой турели 3, и визирное устройство 4, содержащее оптически связанные первый объектив 5 и автоколлимационную зрительную трубу, включающую второй объектив 6 и расположенные на его оптической оси кубическую призму 7, сетку 8 со штрихами и окуляр 9, а также проекционную сетку 10 с осветителем 11. Проекционная сетка 10 оптически связана со вторым объективом 6 посредством гипотенузной светоделительной грани кубической призмы 7. Проекционная сетка 10 выполнена прозрачной и снабжена контрольными метками. Визирное устройство 4 закреплено в держателе 12, жестко связанном с основанием 1. Штрихи сетки 8 выполнены в виде перекрестия, также сетка 8 может содержать измерительные шкалы для оценки величины смещения изображений прицельных марок сеток турели относительно центра перекрестия. Первый объектив 5 установлен с возможностью перемещения в двух взаимно ортогональных направлениях, перпендикулярных его оптической оси, и с возможностью перемещения вдоль его оптической оси с целью фокусировки на резкое изображение объектов. Величина фокусировочного перемещения может измеряться с помощью отсчетного устройства, например, на основе индикатора часового типа (на фиг. 1 не показан). На фиг. 1 показаны также глаз наблюдателя 13 и контролируемая турель 3 с двумя оборачивающими системами, одна из которых включает сетку 14 с прицельной маркой и линзовую оборачивающую систему 15, а вторая - сетку 16 с прицельной маркой и линзовую оборачивающую систему 17 с другим линейным увеличением. При этом плоскости штрихов сеток 14 и 16 с прицельными марками в правильно отъюстированной турели должны совпадать друг с другом, а плоскости изображений прицельной марки обеих сеток должны совпадать с общей плоскостью , являющейся плоскостью изображения объектов, с которой работает турель. При переключении оборачивающих систем турели не должно наблюдаться смещение изображения прицельной марки на величину, превышающую допустимое значение. Устройство работает следующим образом. Контролируемую турель 3 закрепляют на кронштейне 2 с помощью системы крепления турели. Продольными подвижками первого объектива 5 добиваются наблюдения резкого изображения прицельной марки одной из сеток, например 14, предварительно установив ее в рабочее положение соответствующим поворотом турели. При этом прицельные марки сеток 14 или 16 подсвечиваются осветителем 11, свет которого проходит проекционную сетку 10, кубическую призму 7, второй объектив 6, первый объектив 5 и формирует световое пятно в плоскости прицельной марки сетки 14 или 16. Поперечными подвижками первого объектива добиваются совмещения изображения 18 прицельной марки (для определенности в виде перекрестия) сетки 14 с центром перекрестия 19 сетки 8 визирного устройства 4, как показано на фиг. 2. Уточняют фокусировку первого объектива 5, добившись наиболее резкого наблюдения автоколлимационного изображения 20 контрольных меток проекционной сетки 10 автоколлимационной зрительной трубы. При этом величину продольного перемещения первого объектива 5 фиксируют с помощью отсчетного устройства. После этого переключают турель 3 в другое положение так, чтобы в рабочем положении оказались сетка 16 с оборачивающей системой 17. Продольными подвижками первого объектива 5 добиваются наблюдения наиболее резкого изображения в поле зрения окуляра 9 прицельной марки сетки 16. Снимают второй отсчет величины продольного перемещения первого объектива 5 с помощью отсчетного устройства. Разность отсчетов не должна превышать допустимой величины, в противном случае турель 3 подлежит ремонту. Изображение 21 прицельной марки сетки 16 в общем случае не будет совпадать с перекрестием 19 сетки 8, что свидетельствует о наличии ошибок юстировки контролируемой турели 3. Измеряют смещение изображения 21 прицельной марки сетки 16 в вертикальном и горизонтальном направлениях по шкалам на сетке 8 (на фиг. 2 не показаны) и сравнивают измеренные значения с допустимыми величинами. В случае их превышения 3 20872005.09.30 осуществляют ремонт турели. Аналогичным образом выполняют контроль совпадения изображений прицельных марок сеток 14 и 16 с плоскостью их изображения , а также взаимное смещение этих изображений в направлении, перпендикулярном оси вращения турели. В этом случае турель 3 закрепляют так, чтобы к первому объективу 5 была обращена плоскость , то есть ее разворачивают на 180 относительно вертикальной оси. Таким образом, новое устройство для контроля параметров турели обеспечивает выполнение всех необходимых контрольных операций, имеет более простую конструкцию и обладает меньшими по сравнению с прототипом габаритными размерами и весом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
