G02B 27/62 — оптические приборы, специально предназначенные для юстировки оптических элементов во время сборки оптических систем

Номер патента: U 9856

Опубликовано: 30.12.2013

Авторы: Бондаренко Михаил Михайлович, Ермолович Жанна Федоровна, Бауло Леонид Петрович, Зайцева Елена Ивановна

МПК: G02B 27/62, G01B 11/26

Метки: контроля, дальномера, лазерного, устройство

Текст:

...перед объективом оптический блок с двумя защитными стеклами, выполненными в виде пластин или клиньев. Новизна предложения состоит в том, что система подсветки тест-объекта выполнена отдельным модулем с крепежными элементами установки на корпусе, введены дополнительное защитное стекло, установленное между держателем для размещения тест-объекта и оптическим компенсатором с отсчетным устройством, и непроницаемая для контролируемого...

Номер патента: U 7193

Опубликовано: 30.04.2011

Авторы: Зайцева Елена Ивановна, Бауло Леонид Петрович, Тареев Анатолий Михайлович, Бондаренко Михаил Михайлович, Мазаник Галина Николаевна, Прудникова Татьяна Петровна

МПК: G02B 27/62, G01B 11/26

Метки: контроля, устройство, лазерного, дальномера

Текст:

...всего объектива, а одного из его компонентов, повысить эксплуатационные характеристики за счет возможности оперативной выверки устройства с помощью оптического компенсатора и применения элементов подсветки с низким энергопотреблением, повысить ресурс за счет использования в качестве элементов подсветки светодиодов, срок службы которых значительно превышает срок службы лампы накаливания, используемой в прототипе,улучшить эргономические...

Номер патента: U 4589

Опубликовано: 30.08.2008

Авторы: Тареев Анатолий Михайлович, Поконечный Здислав Иосифович, Горбачевская Ольга Романовна, Ермолович Жанна Федоровна

МПК: G02B 27/62, G01B 11/26

Метки: дальномера, устройство, контроля, лазерного

Текст:

...материала, прозрачного для видимой и непрозрачного для инфракрасной области спектра, исключает попадание излучения лазера дальномера, отраженного от тест-объекта устройства, как в глаза оператора, выполняющего проверку, так и в приемный канал дальномера, обычно совпадающего с визирным каналом, поэтому не требуется применять специальные меры для защиты фотоприемника от выжигания, приводящего к нарушению работоспособности дальномера, что...

Номер патента: U 4452

Опубликовано: 30.06.2008

Авторы: Тареев Анатолий Михайлович, Неменёнок Александр Иванович

МПК: G02B 27/62

Метки: панкратической, устройство, юстировки, системы

Текст:

...устройство, имеющее выход для подключения к монитору. При этом интерференционный светофильтр установлен между первым и вторым объективами, тест-объект размещен в задней фокальной плоскости второго объектива, а измерительная сетка связана с системой наблюдения и установлена с возможностью юстировочных перемещений вдоль оптической оси третьего объектива и в направлении,перпендикулярном его оптической оси. Наличие второго объектива с...

Номер патента: U 4371

Опубликовано: 30.04.2008

Авторы: Тареев Анатолий Михайлович, Калинин Анатолий Николаевич, Лях Андрей Валерьевич

МПК: G02B 27/62

Метки: выходного, параллельности, зеркально-призменных, лучей, прибор, входного, контроля, систем

Текст:

...входного луча, выполненной в виде блока зеркал, состоящего из первого полупрозрачного зеркала 8 и второго глухого зеркала 9, дополненного блоком оптических клиньев 10. Между автоколлимационной зрительной трубой 1 и стеклянной пластиной 5 под углом 45 к оптической оси автоколлимационной зрительной трубы 1 установлено дополнительное зеркало 6. Описанное устройство может быть реализовано следующим образом. Перед автоколлимационной зрительной...

Номер патента: U 3479

Опубликовано: 30.04.2007

Авторы: Ермолович Жанна Федоровна, Горбачевская Ольга Романовна, Тареев Анатолий Михайлович

МПК: G01B 11/26, G02B 27/62

Метки: контроля, устройство, дальномера, лазерного

Текст:

...- измерить абсолютную величину непараллельности каналов в удобных для оператора единицах измерения. На чертеже (фигуре) изображена принципиальная схема устройства для контроля лазерного дальномера. Устройство включает расположенные последовательно и оптически связанные объектив 1, оптический компенсатор 2, держатель 3 для размещения тест-объекта 4, систему подсветки 5. Держатель 3 включает опорную поверхность 6, установленную в фокальной...

Номер патента: U 2591

Опубликовано: 30.04.2006

Авторы: Ильичева Нина Александровна, Бусел Николай Петрович, Бусел Александр Николаевич

МПК: H02P 7/68, G02B 27/62

Метки: светодиодного, излучателя, угловых, перемещений, преобразователей, юстировки, устройство, оси, оптической

Текст:

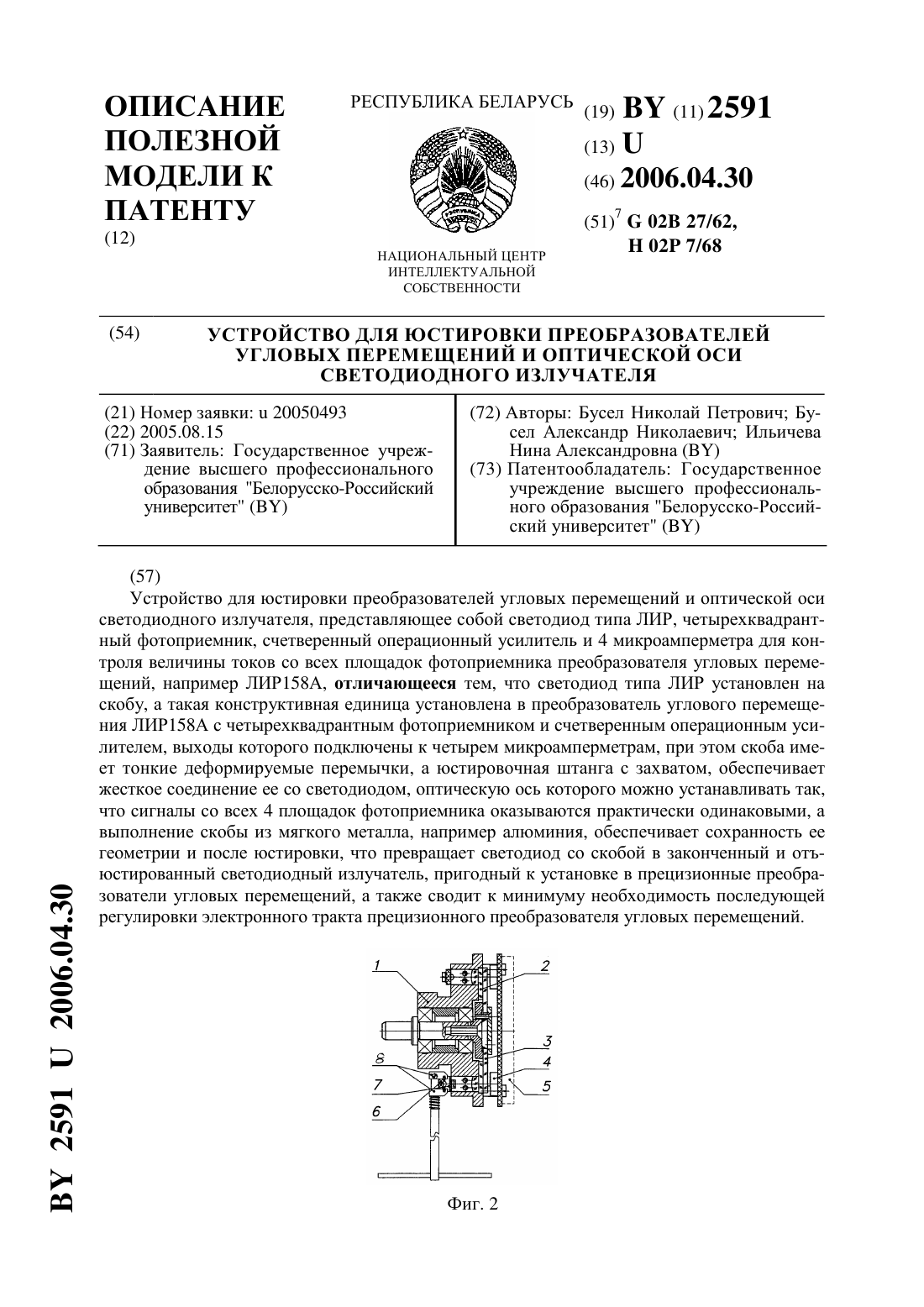

...преобразователей из-за уменьшения глубины модуляции световых потоков при отклонении оптической оси светодиода в пределах допустимых 10-15. Задачей настоящей полезной модели является создание устройства для юстировки преобразователей угловых перемещений и оптической оси светодиодного излучателя, с целью обеспечения его пригодности к применению в прецизионных преобразователях угловых и линейных перемещений. Поставленная задача решается...

Номер патента: 7812

Опубликовано: 28.02.2006

Авторы: Стрижевич Тамара Аркадьевна, Войцехович Артур Альбертович, Луценко Александр Иванович, Луцкин Василий Васильевич, Покрышкин Владимир Иванович

МПК: G01B 11/26, G02B 27/62

Метки: контроля, способ, управления, устройство, канала, информационного, осуществления

Текст:

...пучка излучения в ИКУ и с помощью второго юстировочного элемента ИКУ добиваются совмещения по углу для конечного положения подвижных компонентов панкратической системы. Смещение геометрическогоцентра ИПУ пропорционально углу наклона оси пучка излучения К оси панкратической системы.Известное устройство обеспечивает возможность наблюдения размеров информационного квадрата для разного положения компонентов панкратической системы,...

Номер патента: U 1790

Опубликовано: 30.03.2005

Авторы: Тареев Анатолий Михайлович, Бондаренко Михаил Михайлович, Маслакова Наталья Илларионовна

МПК: G02B 27/62, G01B 11/27

Метки: блока, контроля, устройство, модулятора

Текст:

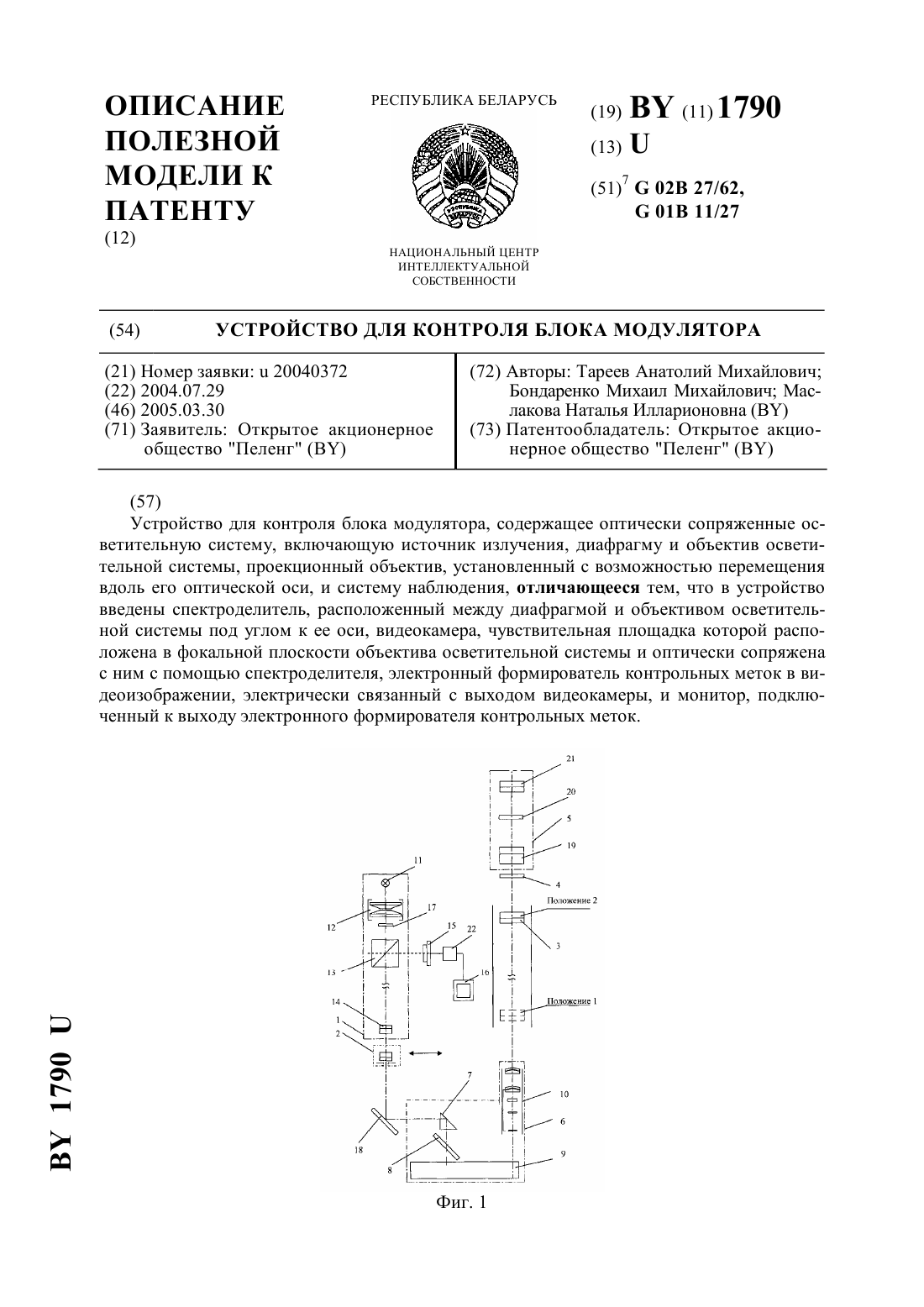

...осуществить контроль углового положения элементов завода излучения и выполнять юстировку оптической системы завода излучения, то есть обеспечивает расширение функциональных возможностей устройства. Сущность полезной модели поясняется чертежом, фиг. 1, фиг. 2 и фиг. 3. На фиг. 1 изображена оптическая принципиальная схема устройства. На фиг. 2 показан вид поля зрения при установке призмы и светоделительной пластины блока модулятора в...

Номер патента: 6418

Опубликовано: 30.09.2004

Автор: Тареев Анатолий Михайлович

МПК: G01B 11/26, G02B 27/62

Метки: устройство, лазерного, канала, светового, управления, наведения, контроля, центрировки, пучка, оптического, приборов

Текст:

...пучка всегда имеет круглую форму и при движении компонентов панкратической системы контролируемого изделия от начального положения к конечному лишь меняется его диаметр в сторону увеличения, а величина смещения его центра характеризует угловую децентрировку лазерного светового пучка, определение которой в этом случае осуществляется с более высокой точностью. Ослабитель лазерного излучения, установленный между рассеивающим экраном и...

Номер патента: U 697

Опубликовано: 30.12.2002

Авторы: Тареев Анатолий Михайлович, Кошелев Александр Владимирович, Друщиц Сергей Николаевич

МПК: G01B 9/00, G02B 27/62

Метки: блока, модулятора, устройство, параметров, контроля

Текст:

...видеокамеры 5, чувствительный элемент которой расположен в фокальной плоскости проекционного объектива, и систему обработки и выдачи измерительной информации 6, которая дополнена устройством анализа изображения. Первый и второй входы блока питания 1 соединены соответственно с первым входом устройства управления 2 блоком модулятора и входом видеокамеры 5, выход которой соединен со вторым входом системы обработки и выдачи измерительной...

Номер патента: U 492

Опубликовано: 30.03.2002

Авторы: Поконечный Здислав Иосифович, Тареев Анатолий Михайлович

МПК: G02B 27/62, G01B 11/26

Метки: дальномера, устройство, лазерного, контроля

Текст:

...включает (фиг. 1) объектив 1, светоделительную призму-куб 2, светофильтр 3, электронную систему наблюдения в составе телекамеры 4, электронного формирователя перекрестия 5 и монитора 6, сетку 7 со штрихами и систему подсветки, содержащую светофильтр 8, конденсор 9 и широкополосный источник света 10. Штрихи сетки 7 могут быть выполнены в виде, по крайней мере, одной группы из четырех непрозрачных биссекторов 11, расположенных на...

Номер патента: U 491

Опубликовано: 30.03.2002

Авторы: Поконечный Здислав Иосифович, Тареев Анатолий Михайлович

МПК: G02B 27/62, G01B 11/26

Метки: устройство, приборов, контроля, параметров, наведения

Текст:

...Уменьшение габаритных размеров также связано с совмещением указанных зон входного зрачка объектива устройства, так как при этом отпадает необходимость использования объектива со значительными габаритными размерами. На фиг. 1 изображена принципиальная схема устройства, на фиг. 2 - внешний вид рабочей поверхности первой сетки, на фиг. 3 - вид поля зрения визирного канала контролируемого изделия в момент подготовки к измерениям. 491 Устройство...
