Устройство для контроля блока модулятора

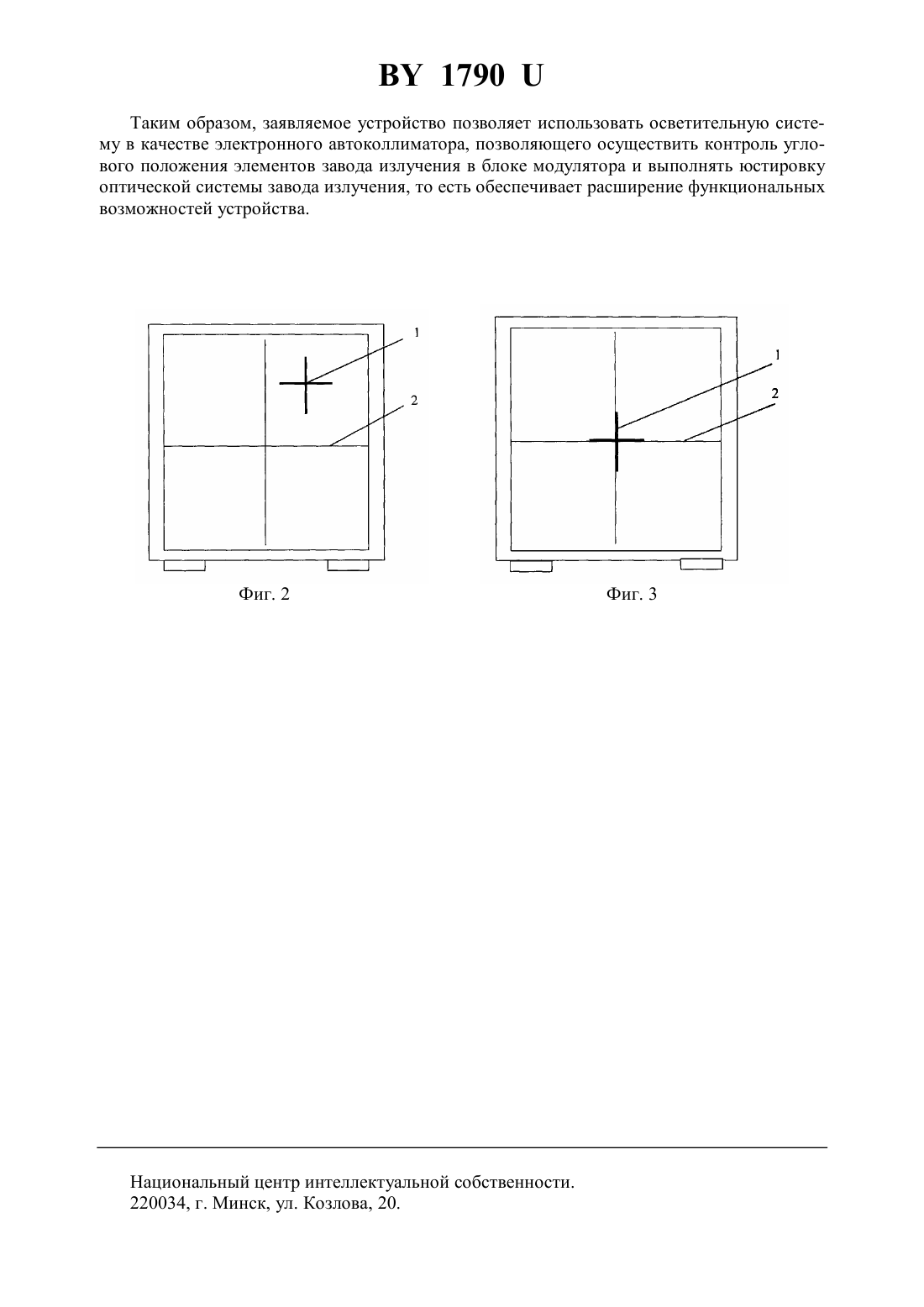

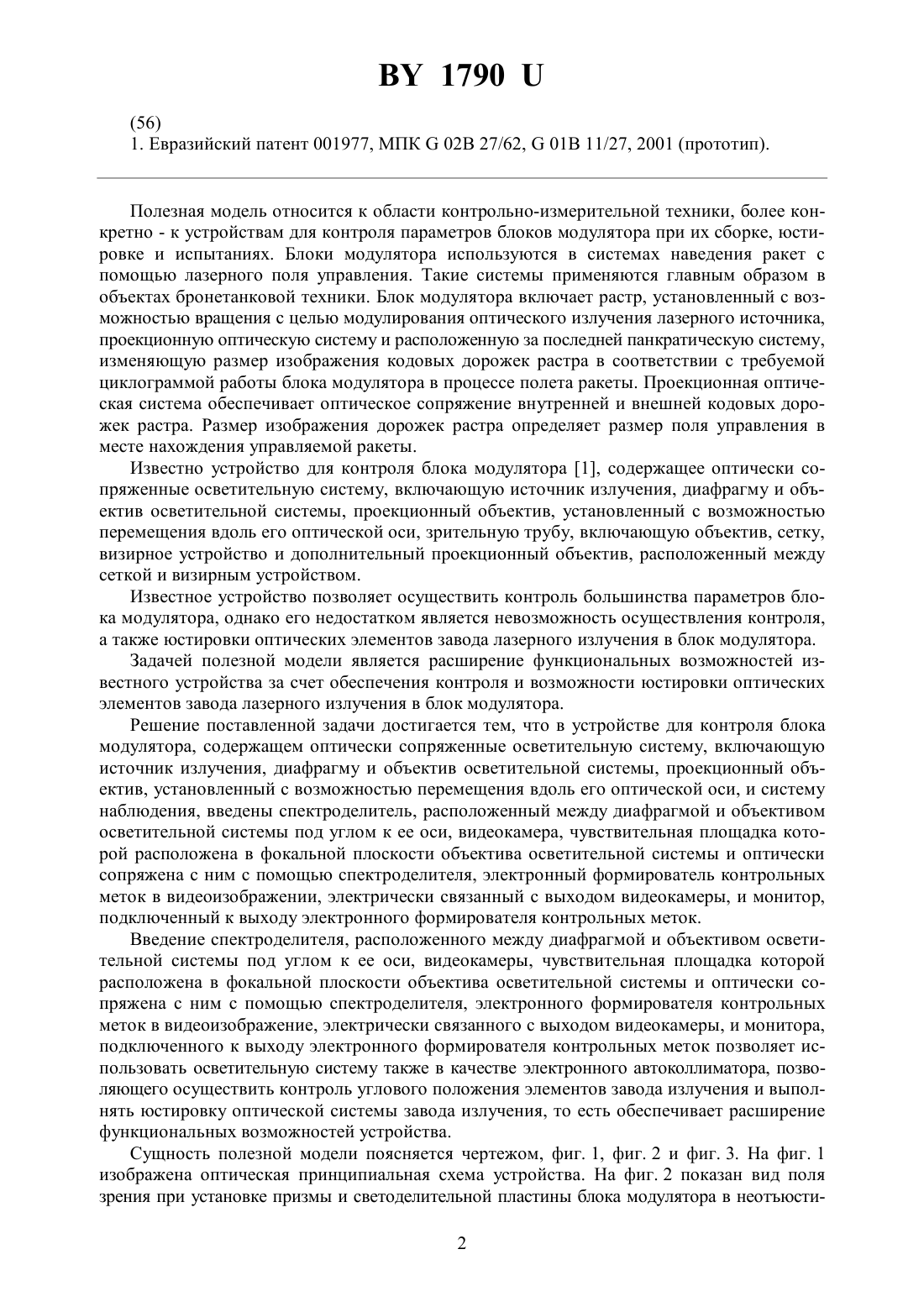

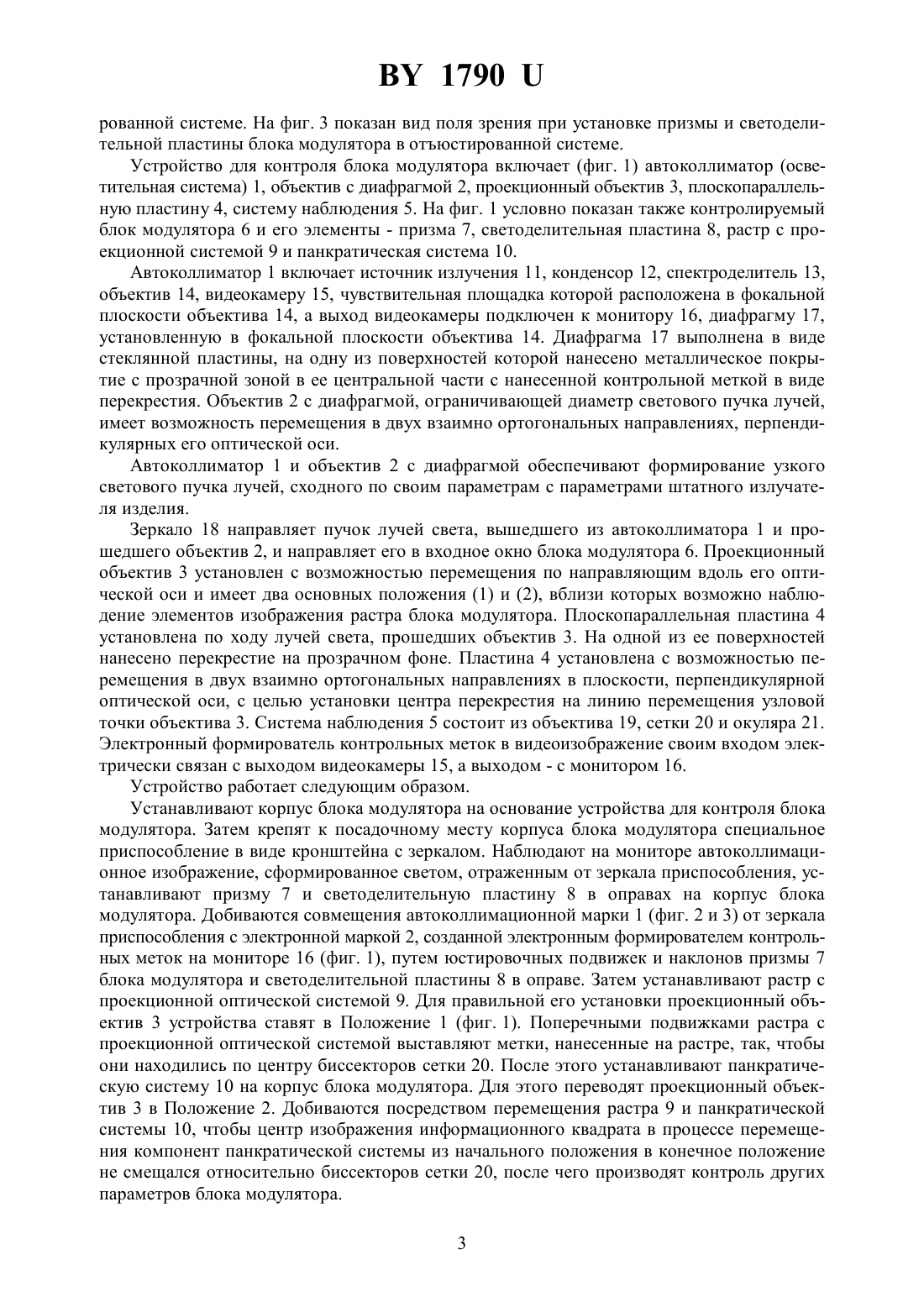

(51)02 27/62,01 11/27 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ БЛОКА МОДУЛЯТОРА(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Тареев Анатолий Михайлович Бондаренко Михаил Михайлович Маслакова Наталья Илларионовна(73) Патентообладатель Открытое акционерное общество Пеленг(57) Устройство для контроля блока модулятора, содержащее оптически сопряженные осветительную систему, включающую источник излучения, диафрагму и объектив осветительной системы, проекционный объектив, установленный с возможностью перемещения вдоль его оптической оси, и систему наблюдения, отличающееся тем, что в устройство введены спектроделитель, расположенный между диафрагмой и объективом осветительной системы под углом к ее оси, видеокамера, чувствительная площадка которой расположена в фокальной плоскости объектива осветительной системы и оптически сопряжена с ним с помощью спектроделителя, электронный формирователь контрольных меток в видеоизображении, электрически связанный с выходом видеокамеры, и монитор, подключенный к выходу электронного формирователя контрольных меток.(56) 1. Евразийский патент 001977, МПК 02 27/62,01 11/27, 2001 (прототип). Полезная модель относится к области контрольно-измерительной техники, более конкретно - к устройствам для контроля параметров блоков модулятора при их сборке, юстировке и испытаниях. Блоки модулятора используются в системах наведения ракет с помощью лазерного поля управления. Такие системы применяются главным образом в объектах бронетанковой техники. Блок модулятора включает растр, установленный с возможностью вращения с целью модулирования оптического излучения лазерного источника,проекционную оптическую систему и расположенную за последней панкратическую систему,изменяющую размер изображения кодовых дорожек растра в соответствии с требуемой циклограммой работы блока модулятора в процессе полета ракеты. Проекционная оптическая система обеспечивает оптическое сопряжение внутренней и внешней кодовых дорожек растра. Размер изображения дорожек растра определяет размер поля управления в месте нахождения управляемой ракеты. Известно устройство для контроля блока модулятора 1, содержащее оптически сопряженные осветительную систему, включающую источник излучения, диафрагму и объектив осветительной системы, проекционный объектив, установленный с возможностью перемещения вдоль его оптической оси, зрительную трубу, включающую объектив, сетку,визирное устройство и дополнительный проекционный объектив, расположенный между сеткой и визирным устройством. Известное устройство позволяет осуществить контроль большинства параметров блока модулятора, однако его недостатком является невозможность осуществления контроля,а также юстировки оптических элементов завода лазерного излучения в блок модулятора. Задачей полезной модели является расширение функциональных возможностей известного устройства за счет обеспечения контроля и возможности юстировки оптических элементов завода лазерного излучения в блок модулятора. Решение поставленной задачи достигается тем, что в устройстве для контроля блока модулятора, содержащем оптически сопряженные осветительную систему, включающую источник излучения, диафрагму и объектив осветительной системы, проекционный объектив, установленный с возможностью перемещения вдоль его оптической оси, и систему наблюдения, введены спектроделитель, расположенный между диафрагмой и объективом осветительной системы под углом к ее оси, видеокамера, чувствительная площадка которой расположена в фокальной плоскости объектива осветительной системы и оптически сопряжена с ним с помощью спектроделителя, электронный формирователь контрольных меток в видеоизображении, электрически связанный с выходом видеокамеры, и монитор,подключенный к выходу электронного формирователя контрольных меток. Введение спектроделителя, расположенного между диафрагмой и объективом осветительной системы под углом к ее оси, видеокамеры, чувствительная площадка которой расположена в фокальной плоскости объектива осветительной системы и оптически сопряжена с ним с помощью спектроделителя, электронного формирователя контрольных меток в видеоизображение, электрически связанного с выходом видеокамеры, и монитора,подключенного к выходу электронного формирователя контрольных меток позволяет использовать осветительную систему также в качестве электронного автоколлиматора, позволяющего осуществить контроль углового положения элементов завода излучения и выполнять юстировку оптической системы завода излучения, то есть обеспечивает расширение функциональных возможностей устройства. Сущность полезной модели поясняется чертежом, фиг. 1, фиг. 2 и фиг. 3. На фиг. 1 изображена оптическая принципиальная схема устройства. На фиг. 2 показан вид поля зрения при установке призмы и светоделительной пластины блока модулятора в неотъюсти 2 1790 рованной системе. На фиг. 3 показан вид поля зрения при установке призмы и светоделительной пластины блока модулятора в отъюстированной системе. Устройство для контроля блока модулятора включает (фиг. 1) автоколлиматор (осветительная система) 1, объектив с диафрагмой 2, проекционный объектив 3, плоскопараллельную пластину 4, систему наблюдения 5. На фиг. 1 условно показан также контролируемый блок модулятора 6 и его элементы - призма 7, светоделительная пластина 8, растр с проекционной системой 9 и панкратическая система 10. Автоколлиматор 1 включает источник излучения 11, конденсор 12, спектроделитель 13,объектив 14, видеокамеру 15, чувствительная площадка которой расположена в фокальной плоскости объектива 14, а выход видеокамеры подключен к монитору 16, диафрагму 17,установленную в фокальной плоскости объектива 14. Диафрагма 17 выполнена в виде стеклянной пластины, на одну из поверхностей которой нанесено металлическое покрытие с прозрачной зоной в ее центральной части с нанесенной контрольной меткой в виде перекрестия. Объектив 2 с диафрагмой, ограничивающей диаметр светового пучка лучей,имеет возможность перемещения в двух взаимно ортогональных направлениях, перпендикулярных его оптической оси. Автоколлиматор 1 и объектив 2 с диафрагмой обеспечивают формирование узкого светового пучка лучей, сходного по своим параметрам с параметрами штатного излучателя изделия. Зеркало 18 направляет пучок лучей света, вышедшего из автоколлиматора 1 и прошедшего объектив 2, и направляет его в входное окно блока модулятора 6. Проекционный объектив 3 установлен с возможностью перемещения по направляющим вдоль его оптической оси и имеет два основных положения (1) и (2), вблизи которых возможно наблюдение элементов изображения растра блока модулятора. Плоскопараллельная пластина 4 установлена по ходу лучей света, прошедших объектив 3. На одной из ее поверхностей нанесено перекрестие на прозрачном фоне. Пластина 4 установлена с возможностью перемещения в двух взаимно ортогональных направлениях в плоскости, перпендикулярной оптической оси, с целью установки центра перекрестия на линию перемещения узловой точки объектива 3. Система наблюдения 5 состоит из объектива 19, сетки 20 и окуляра 21. Электронный формирователь контрольных меток в видеоизображение своим входом электрически связан с выходом видеокамеры 15, а выходом - с монитором 16. Устройство работает следующим образом. Устанавливают корпус блока модулятора на основание устройства для контроля блока модулятора. Затем крепят к посадочному месту корпуса блока модулятора специальное приспособление в виде кронштейна с зеркалом. Наблюдают на мониторе автоколлимационное изображение, сформированное светом, отраженным от зеркала приспособления, устанавливают призму 7 и светоделительную пластину 8 в оправах на корпус блока модулятора. Добиваются совмещения автоколлимационной марки 1 (фиг. 2 и 3) от зеркала приспособления с электронной маркой 2, созданной электронным формирователем контрольных меток на мониторе 16 (фиг. 1), путем юстировочных подвижек и наклонов призмы 7 блока модулятора и светоделительной пластины 8 в оправе. Затем устанавливают растр с проекционной оптической системой 9. Для правильной его установки проекционный объектив 3 устройства ставят в Положение 1 (фиг. 1). Поперечными подвижками растра с проекционной оптической системой выставляют метки, нанесенные на растре, так, чтобы они находились по центру биссекторов сетки 20. После этого устанавливают панкратическую систему 10 на корпус блока модулятора. Для этого переводят проекционный объектив 3 в Положение 2. Добиваются посредством перемещения растра 9 и панкратической системы 10, чтобы центр изображения информационного квадрата в процессе перемещения компонент панкратической системы из начального положения в конечное положение не смещался относительно биссекторов сетки 20, после чего производят контроль других параметров блока модулятора. 3 1790 Таким образом, заявляемое устройство позволяет использовать осветительную систему в качестве электронного автоколлиматора, позволяющего осуществить контроль углового положения элементов завода излучения в блоке модулятора и выполнять юстировку оптической системы завода излучения, то есть обеспечивает расширение функциональных возможностей устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
