Патенты с меткой «станок»

Номер патента: U 6764

Опубликовано: 30.10.2010

Авторы: Сергеев Леонид Ефимович, Ермаков Николай Иванович, Агейчик Валерий Александрович, Акулович Леонид Михайлович

МПК: B24B 31/00

Метки: плоских, круговыми, конических, магнитно-абразивной, обработки, колес, станок, зубьями

Текст:

...перемещения на С-образной станине 1 ведущий диск-магнитопровод 2. Ведущий диск 2 имеет привод вращения вокруг вертикальной оси, для чего он кинематически связан с электродвигателем 3 с помощью фрикционной передачи, ведомый каток 4 которой выполнен эллипсной формы и установлен на нижнем конце вала 5. Ведущий диск 2 закреплен на верхнем конце вала 5 с возможностью демонтажа и замены на ведущий диск других размеров (на фигуре не...

Номер патента: U 6768

Опубликовано: 30.10.2010

Авторы: Сергеев Леонид Ефимович, Ермаков Николай Иванович, Агейчик Валерий Александрович, Акулович Леонид Михайлович

МПК: B24B 31/00

Метки: конических, колес, прямыми, плоских, магнитно-абразивной, зубьями, обработки, станок

Текст:

...плоскость ведущего диска установлено плоское коническое колесо с прямыми зубьями, а прижимной диск имеет выполненную цилиндрической диаметром большим на 24 мм ширины зубчатого венца форму, установлен с перекрытием ширины зубчатого венца своим нижним плоским основанием над зубьями плоского конического колеса с зазором 13 мм и закреплен на нижнем конце шарнирно присоединенного своим верхним концом к станине стержне, причем горизонтальная ось...

Номер патента: U 6635

Опубликовано: 30.10.2010

Авторы: Акулович Леонид Михайлович, Агейчик Валерий Александрович, Ермаков Николай Иванович, Сергеев Леонид Ефимович

МПК: B24B 31/00

Метки: станок, колес, круговыми, магнитно-абразивной, конических, зубьями, обработки

Текст:

...в сторону наклона примыкающей к нижнему большему торцу колеса части зуба. Станок для магнитно-абразивной обработки конических колес с круговыми зубьями содержит установленный с возможностью относительного перемещения на С-образной станине 1 ведущий диск 2. Ведущий диск 2 имеет привод вращения вокруг вертикальной оси, для чего он кинематически связан с выполненным с возможностью реверса электродвигателем 3 с помощью присоединенного к...

Номер патента: U 6584

Опубликовано: 30.10.2010

Авторы: Ермаков Николай Иванович, Акулович Леонид Михайлович, Агейчик Валерий Александрович, Сергеев Леонид Ефимович

МПК: B24B 31/00

Метки: конических, зубьями, магнитно-абразивной, обработки, колес, тангенциальными, станок

Текст:

...с перпендикулярной оси вертикального стержня плоскостью и точкой пересечения этой плоскости с осью вертикального стержня угол, равный углу наклона тангенциальных зубьев в среднем сечении конических колес в их горизонтальной проекции к радиусам делительной окружности этого сечения в точке их пересечения, а проекция оси направляющих на пересекающую ее вертикальную плоскость имеет минимальный угол наклона к горизонтальной плоскости,...

Номер патента: U 6639

Опубликовано: 30.10.2010

Авторы: Акулович Леонид Михайлович, Ермаков Николай Иванович, Сергеев Леонид Ефимович, Агейчик Валерий Александрович

МПК: B24B 31/00

Метки: обработки, магнитно-абразивной, конических, станок, прямозубых, колес

Текст:

...вокруг вертикальной оси с постоянно изменяющимся направлением, для чего он кинематически связан с электродвига 2 66392010.10.30 телем 3 с помощью присоединенного к нему через муфту 4 вала 5 с кривошипом, камня 6,размещенного с возможностью перемещения внутри паза расположенной в горизонтальной плоскости кулисы 7, прикрепленной своим концом к вертикальному валу 8, опирающемуся своим нижним концом на плоский упорный подшипник-подпятник 9 2, с....

Номер патента: U 6600

Опубликовано: 30.10.2010

Авторы: Навныко Максим Владимирович, Цалко Сергей Александрович, Близнюк Александр Сергеевич, Швед Сергей Владимирович, Тимошенко Владимир Николаевич, Гутман Василий Николаевич, Самосюк Владимир Георгиевич

МПК: A01K 1/02

Метки: опоросов, станок, свиноматок

Текст:

...Однако разделительные элементы для опоросов не позволяют изменять геометрические параметры проема между полом и ограничительными элементами по мере роста опоросов. Задачей заявляемой полезной модели является повышение эффективности содержания опоросов свиноматок. Поставленная задача достигается тем, что в станке для опоросов свиноматок, содержащем переднюю опору, кормушку для свиноматки, соединительные устройства, боковые стенки,...

Номер патента: U 6505

Опубликовано: 30.08.2010

Авторы: Королев Геннадий Витальевич, Кулик Владимир Валентинович, Седнев Анатолий Яковлевич

МПК: E21B 7/00

Метки: буровой, переносной, модульный, станок

Текст:

...усложнения конструкции, создает дополнительные сложности оператору, который при бурении использует одну лебедку, а при завершении бурения для извлечения из грунта буровой колонны переходит на другое рабочее место в стороне от пульта управления. В лучшем случае эта заявка может претендовать на полезную модель, рацпредложение, но не на изобретение. Задачей, решаемой полезной моделью, является снижение стоимости и времени бурения скважин,...

Номер патента: U 6350

Опубликовано: 30.06.2010

Авторы: Данилов Виктор Алексеевич, Яловский Олег Васильевич

МПК: B23C 3/00

Метки: деталей, обработки, пазов, станок, торцах

Текст:

...оси вращения шпинделя 1. Каретка 7 установлена на станине станка с возможностью перемещения вдоль оси вращения шпинделя 1. Шпиндели 1 и 3, суппорт и каретки. Привод вращения инструментального шпинделя 3 выполнен в виде кинематически связанного с ним регулируемого синхронного электродвигателя 8. Привод вращения шпинделя 1 оснащен аналогичным электродвигателем 9, который соединен с этим шпинделем кинематической цепью, содержащей орган...

Номер патента: U 6064

Опубликовано: 30.04.2010

Авторы: Игнатович Владимир Сергеевич, Обухов Александр Николаевич, Резник Сергей Васильевич, Сосновский Владимир Викторович

МПК: B23Q 1/00, B23Q 3/00

Метки: консольный, металлообрабатывающий, станок, вертикальный

Текст:

...устройства для многосторонней обработки, при этом устройство для многосторонней обработки снабжено токарным патроном или столом-планшайбой, жестко связанным со шпинделем устройства для многосторонней обработки, причем стол-планшайба выполнен с Т-образными пазами или резьбовыми отверстиями для крепления на поверхности для установки заготовок. На фиг. 1 изображен предлагаемый вертикальный консольный металлообрабатывающий станок, общий вид...

Номер патента: U 6063

Опубликовано: 30.04.2010

Авторы: Обухов Александр Николаевич, Игнатович Владимир Сергеевич, Сосновский Владимир Викторович

МПК: B23Q 17/22, B23Q 15/00, B23Q 3/155...

Метки: станок, консольный, вертикальный, металлорежущий

Текст:

...ползуна и стола установлены преобразователи линейных перемещений, посредством электрических связей связанные с ЧПУ, при этом инструментальный магазин имеет 20 гнезд под инструмент. На фиг. 1 изображен предлагаемый вертикальный консольный металлорежущий станок, общий вид спереди на фиг. 2 - вид А на фиг. 1 (вид сбоку на станок со стороны инструментального магазина) на фиг. 3 - вид Б на фиг. 1 (вид сверху на станок) на фиг. 4 вид Г на фиг....

Номер патента: U 5968

Опубликовано: 28.02.2010

Авторы: Шитнев Константин Терентьевич, Шаронов Геннадий Викторович

МПК: B24B 5/00

Метки: алмазов, полировки, станок, фильер, отверстий, сверхтвердых, шлифовки, материалов

Текст:

...перемещения рычагов. На корпусе размещены суппорт с приводом вращения фильеры, а также привод с шаговым двигателем и червячной парой для поворота суппорта. Суппорт содержит втулку и гайку для крепления фильеры, которые выполнены с полостями для сбора суспензии во время обработки. Конусообразные полости позволяют накапливать отработанную суспензию и повторно ее использовать. Введение в конструкцию станка привода с шаговым двигателем...

Номер патента: 12688

Опубликовано: 30.12.2009

Авторы: Мелешко Александр Сергеевич, Кузнецов Александр Николаевич, Белов Владимир Иванович

МПК: B29D 30/00

Метки: браслета, сборки, станок, брекерного

Текст:

...а его ступица жестко закреплена на главном валу. Главный вал выполнен полым и установлен на станине в подшипниковой опоре, а в качестве крышки подшипниковой опоры на станине жестко закреплена полумуфта. Внутри главного вала на опорах установлен винт, причем главный вал и винт установлены с возможностью вращения друг относительно друга. На левом окончании винта жестко закреплена звездочка, сопряженная посредством цепной передачи с приводной...

Номер патента: 12164

Опубликовано: 30.08.2009

Авторы: Обухов Александр Николаевич, Сосновский Владимир Викторович, Игнатович Владимир Сергеевич

МПК: B23Q 39/00, B23Q 3/157

Метки: многоцелевой, станок

Текст:

...через кото 4 12164 1 2009.08.30 рые последний подводится к каждому базирующему пальцу 13. В зависимости от конкретных условий эксплуатации, например, в сильно запыленной среде, для исключения попадания технической пыли в осевую проточку 27 штока 26 каждого из базирующих пальцев 13, в последней размещен с возможностью перемещения подпружиненный пружиной 33 стакан 34, с которым взаимодействует захватная головка 30 каждого крепежного...

Номер патента: 12160

Опубликовано: 30.08.2009

Авторы: Сосновский Владимир Викторович, Игнатович Владимир Сергеевич

МПК: B23Q 11/00

Метки: металлообрабатывающий, станок

Текст:

...относительно стойки 2 в вертикальной плоскости, шпиндель 7, кинематически, например при помощи зубчатых передач, связанный с коробкой скоростей 4 и размещенный в ползуне 5,3 12160 1 2009.08.30 консоль 8, размещенную под шпинделем 7 на направляющих 9 стойки 2 с возможностью перемещения относительно стойки в вертикальной плоскости, салазку 10, расположенную на направляющих 11 консоли 8 с возможностью перемещения в горизонтальной плоскости...

Номер патента: U 5029

Опубликовано: 28.02.2009

Автор: Рык Станислав Петрович

МПК: B24B 5/00

Метки: автоматизированный, станок, центровой, кругошлифовальный

Текст:

...с деталью до упора ее торцевой поверхности в осевой ограничитель на величину, где а - зазор между торцевой поверхностью детали и осевым ограничителем, - величина захода центра бабки изделия в деталь,- требуемый зазор между левым тор 2 50292009.02.28 цем детали и центром бабки изделия, необходимый для выгрузки детали поворотными захватами. Полезная модель поясняется чертежами, где на фиг. 1 изображен вид сверху на зону обработки станка, на...

Номер патента: U 5028

Опубликовано: 28.02.2009

Автор: Рык Станислав Петрович

МПК: B24B 3/00

Метки: заточки, червячных, станок, фрез

Текст:

...фрез, содержащем шлифовальные салазки, несущие шпиндельную головку со шлифовальным кругом,размещенные на продольных направляющих станины и перемещаемые вдоль затачиваемых реек фрезы от гидроцилиндра, неподвижно закрепленную бабку со шпинделем изделия, кинематическую цепь круговой подачи изделия с серводвигателем, шлифовальные салазки снабжены преобразователем линейных перемещений, связывающим для спиралеобразования перемещение...

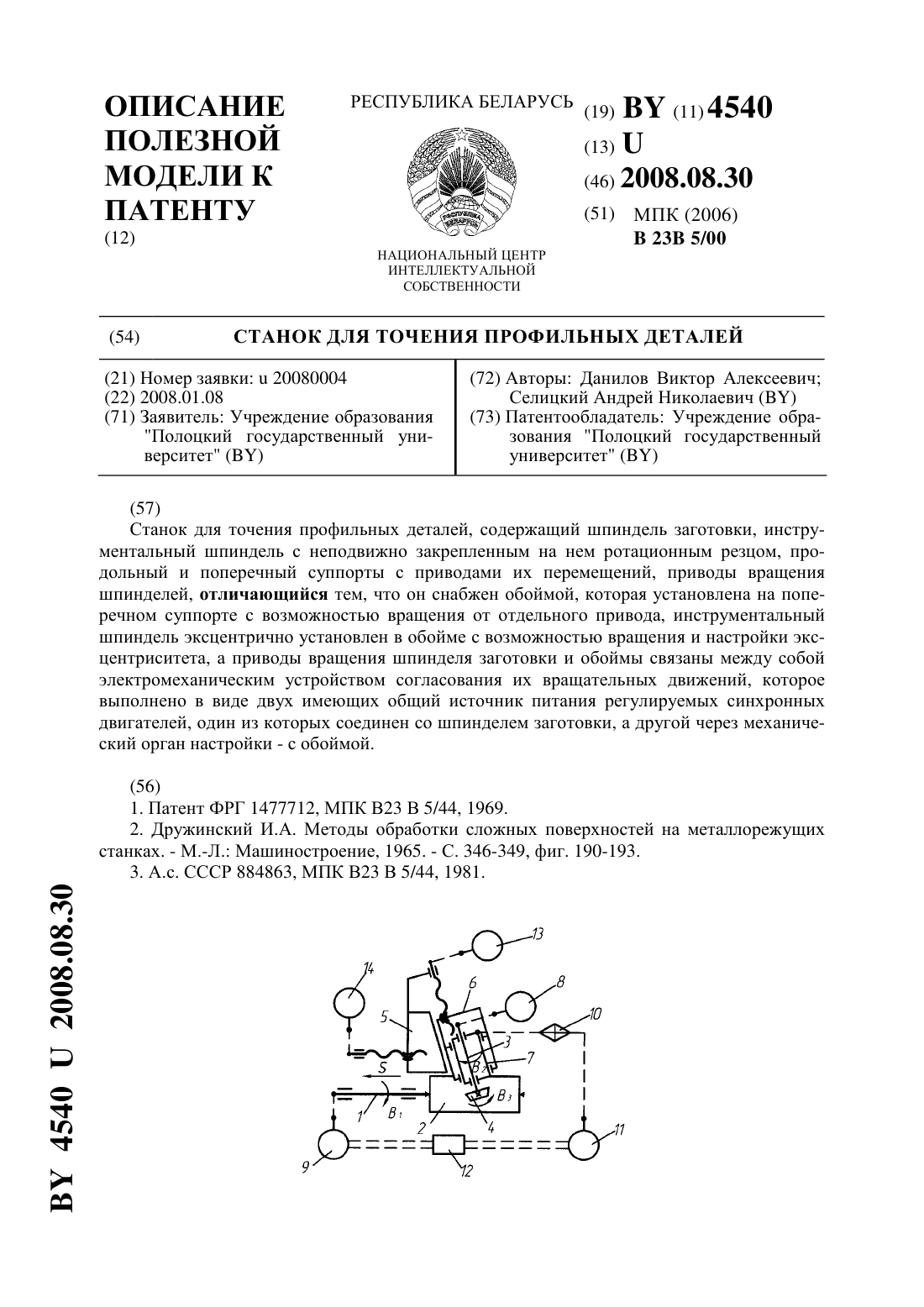

Номер патента: U 4540

Опубликовано: 30.08.2008

Авторы: Селицкий Андрей Николаевич, Данилов Виктор Алексеевич

МПК: B23B 5/00

Метки: деталей, профильных, точения, станок

Текст:

...с возможностью настройки требуемого значения эксцентриситета 2 45402008.08.30 станок имеет электромеханическое устройство согласования вращательных движений шпинделя и обоймы, выполненное в виде двух связанных с общим источником питания регулируемых синхронных двигателей, один из которых соединен со шпинделем заготовки, а другой через механический орган настройки - с обоймой. Отличительные признаки полезной модели обеспечивают...

Номер патента: 10726

Опубликовано: 30.06.2008

Авторы: Филонов Игорь Павлович, Таболина Екатерина Сергеевна, Климович Вадим Федорович, Сухоцкий Александр Анатольевич, Козерук Альбин Степанович

МПК: B24B 13/00

Метки: станок, вогнутыми, поверхностями, двусторонней, обработки, одновременной, линзы, крутыми

Текст:

...на основании с возможностью вращения и несущим ведомое зубчатое колесо, входящее в зацепление с зубчатым колесом, жестко соединенным с сепаратором,расположенным на основании с возможностью вращения вокруг своей оси симметрии,дополнительный инструмент, механизм качания дополнительного инструмента, включающий смонтированные на основании с возможностью вращения вал штанги с неподвижно соединенными с ним рычагом и штангой переменной...

Номер патента: 10724

Опубликовано: 30.06.2008

Авторы: Козерук Альбин Степанович, Климович Вадим Федорович, Сухоцкий Александр Анатольевич

МПК: B24B 13/00

Метки: пологими, станок, одновременной, двусторонней, вогнутыми, линзы, обработки, поверхностями

Текст:

...смещения относительно вала в плоскости, проходящей через его ось симметрии, а второй конец шатуна шарнирно соединен с рычагом, содержит механизм привода во вращение линзы, включающий жестко закрепленное на шпинделе центральное зубчатое колесо, находящееся в зацеплении с ведущим зубчатым колесом, неподвижно установленным на валу, смонтированном на основании с возможностью вращения и несущим ведомое зубчатое колесо, входящее в зацепление с...

Номер патента: U 4174

Опубликовано: 28.02.2008

Автор: Данилов Виктор Алексеевич

МПК: B23F 5/00

Метки: станок, зубошлифовальный

Текст:

...еще благодаря тому, что снимаются ограничения на диаметр абразивного круга, поскольку оптимальный режим резания может быть настроен независимо от его значения. Возможность настройки частоты вращения инструментального шпинделя позволяет применять на станке не только абразивные червяки, но и другие червячные инструменты червячные фрезы при чистовом зубофрезеровании и червячные шеверы при зубошевинговании, что существенно повышает...

Номер патента: U 4118

Опубликовано: 30.12.2007

Авторы: Чепурной Александр Александрович, Данилов Виктор Алексеевич

МПК: B23G 1/00, B23B 1/00

Метки: поверхностей, станок, винтовых, обработки

Текст:

...схема станка. Предлагаемый станоксодержит шпиндель 1, несущий обрабатываемую заготовку 2, станину 3, на которой с возможностью перемещения вдоль нее установлен продольный суппорт 4, несущий поперечный суппорт 5 и установленную на нем с возмож 2 41182007.12.30 ностью перемещения поперек станины каретку 6 с закрепленным на ней режущим инструментом. В качестве режущего инструмента, кроме показанного на чертеже резца 7,могут применяться также...

Номер патента: U 4048

Опубликовано: 30.12.2007

Авторы: Новиков Игорь Петрович, Тимашков Иван Борисович, Шаталов Александр Леонтьевич, Шеленцов Александр Евгеньевич

МПК: B23P 19/00, B23P 15/26

Метки: сборок, контейнер, многоместный, него, тепловыделяющих, станок, сборки

Текст:

...дальние концы которых зафиксированы в кассете трубок, а свободные концы трубок опираются хотя бы на одну технологическую ориентирующую решетку, шарнирно связанную со станиной. Многоместный контейнер станка содержит вертикальные оправки в количестве, превышающем на единицу число пластин с отверстиями для установки более чем на одной 3 40482007.12.30 трубке, причем каждая оправка выполнена в виде плоского гребенчатого элемента с зубцами,...

Номер патента: U 3999

Опубликовано: 30.10.2007

Автор: Данилов Виктор Алексеевич

МПК: B23F 5/00

Метки: зубодолбежный, станок

Текст:

...выполнены синхронными с частотным регулированием скорости их вращения, двигатель привода вращения долбяка соединен с последним ненастраиваемой кинематической цепью, а двигатель привода вращения стола соединен с его шпинделем через орган настройки числа нарезаемых зубьев, при этом для питания указанных электродвигателей станок оснащен двумя преобразователями частоты тока, к одному из которых подключены двигатели приводов вращения стола и...

Номер патента: 9375

Опубликовано: 30.06.2007

Авторы: Иванов Александр Васильевич, Сапун Михаил Михайлович, Синица Евгений Юрьевич

МПК: B02C 4/00

Метки: вальцовый, станок, мукомольный

Текст:

...станке на каждом правом упоре устройств для регулирования межвальцового зазора выполнена цилиндрическая поверхность, а в каждом подвижном относительно станины корпусе подшипникового узла в местах контакта с цилиндрической поверхностью правого упора выполнена цилиндрическая выемка, причем цилиндрические поверхности правых упоров выполнены с радиусом, равным радиусу цилиндрических поверхностей выемок. Сущность изобретения поясняется чертежом,...

Номер патента: 9082

Опубликовано: 30.04.2007

Авторы: Щекин Евгений Иванович, Гоман Михаил Герасимович, Воложинок Юрий Викторович, Резниченко Владимир Иванович, Чаадаев Руслан Григорьевич, Маршак Эдуард Ефимович, Лысенков Александр Иванович, Костян Василий Владимирович

МПК: B23D 79/12

Метки: изделия, станок, трубы, или, трубного, обработки

Текст:

...управления (СЧПУ) размещены в шкафах 12, а гидроаппаратура - на гидростанции 13. Для управления станком имеется центральный пульт управления 14. Резцы 15, 16 (фиг. 5) закреплены в резцедержателе 17. Измерительное устройство включает державку 18 (фиг. 4, 5), измерительный щуп 19,пружину 20, гайку 21, торцовый бесконтактный переключатель 22, кабель 23, трубу 24(фиг. 3) со штепсельными разъемами, винт 25 для крепления трубы 24 к...

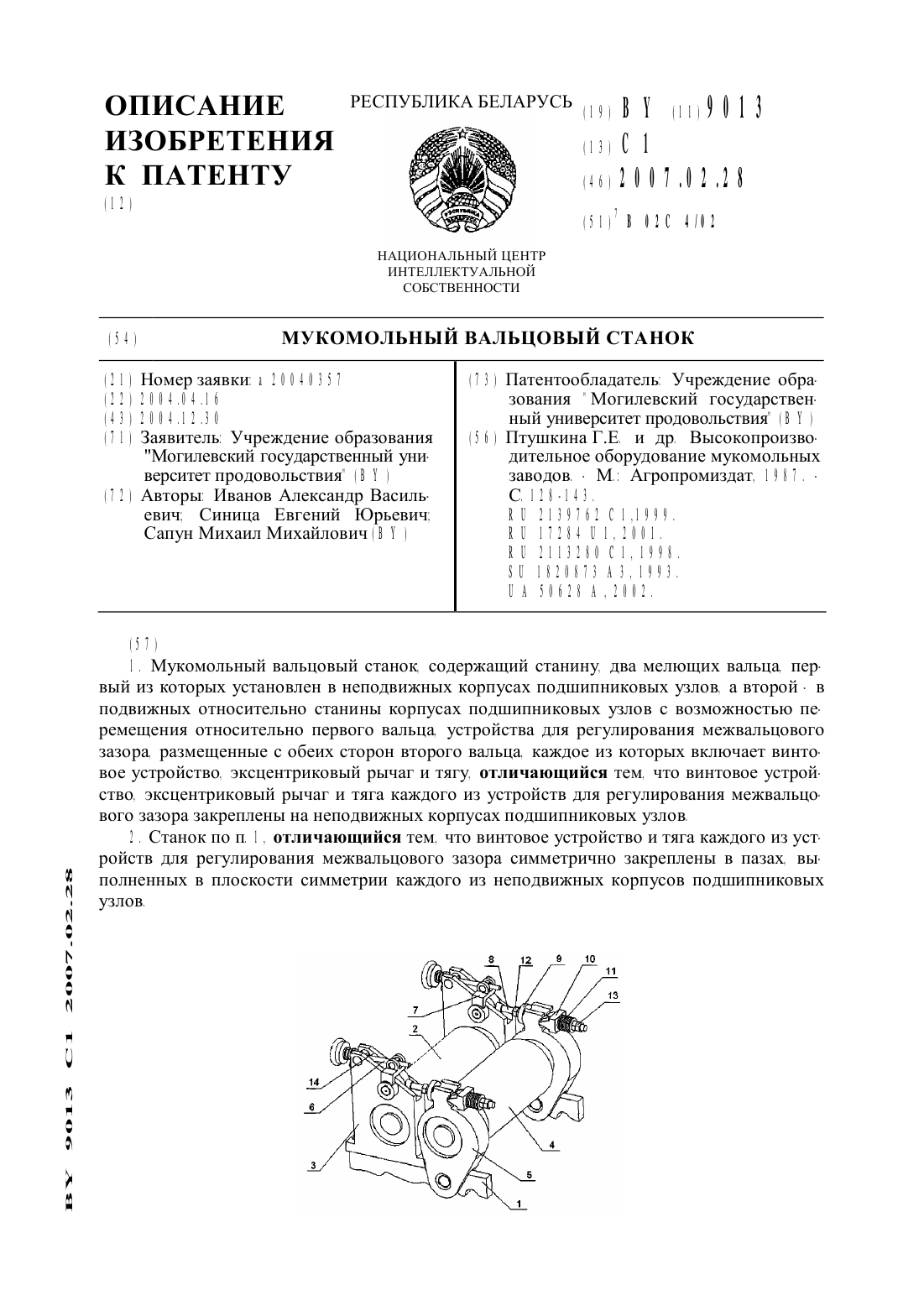

Номер патента: 9013

Опубликовано: 28.02.2007

Авторы: Сапун Михаил Михайлович, Синица Евгений Юрьевич, Иванов Александр Васильевич

МПК: B02C 4/02

Метки: станок, мукомольный, вальцовый

Текст:

...размольных систем. на которых величина межвальцового зазора может составлять порядка 88 мкм 2 1Задачей настоящего изобретения является повышение качества избирательного измельчения зерна путем стабилизации межвальцового зазора при действии изменяющихся усилий в зоне измельчения.Поставленная задача достигается тем. что в мукомольном вальцовом станке винтовое устройство. эксцентриковый рычаг и тяга каждого из устройств для регулирования...

Номер патента: U 3345

Опубликовано: 28.02.2007

Авторы: Шаронов Геннадий Викторович, Шитнев Константин Терентьевич

МПК: B24B 5/48

Метки: алмазов, волок, полировки, сверхтвердых, материалов, шлифовки, станок, отверстий

Текст:

...распушками с друг к другу, фиг. 2, с приводами перемещения И вращения двух проволок, закрепленных в направляющих роликах И перемещающихся в пазах неподвижных кронштейнов, обеспечивающих натяжение И изменение угла наклона проволок, причем в двух направляющих роликах совмещены закрепление И натяжение проволок И для натяжения используются плоские спиральные пружины.На фиг. 1 показан вид станка спереди с разрезом по оси двухпозиционного...

Номер патента: U 3054

Опубликовано: 30.10.2006

Автор: Кироль Виталий Валерьевич

МПК: B27B 15/00

Метки: ленточнопильный, продольной, станок, распиловки, древесины

Текст:

...опускания) перемещения их через механизм подъема в зависимости от направления движения вперед или назад пильной рамы, причем каждый пильный узел обеспечен электродвигателем для его передвижения по направляющим стойкам. Благодаря установке на двух вертикальных стойках пильной рамы по одной стороне профильных направляющих станины двух направляющих стоек с пильными узлами на каждой, которые попеременно поднимаются и опускаются по высоте...

Номер патента: U 2932

Опубликовано: 30.08.2006

Автор: Кадников Сергей Аркадьевич

МПК: B23D 55/04

Метки: станок, разрезной

Текст:

...что в станке разрезном, содержащем рабочий стол, на котором установлена подвижная рама с режущим элементом и приводом для его перемещения по линии разреза заготовки, а также устройство для крепления заготовки, которое снабжено приводом, обеспечивающим вращение ее навстречу поступательному движению режущего элемента. При таком исполнении станка скорость резания (пиления) будет складываться из скорости перемещения режущего элемента, например...

Номер патента: U 2986

Опубликовано: 30.08.2006

Авторы: Ратников Юрий Владимирович, Михневич Анатолий Станиславович, Стерехов Олег Семенович

МПК: B26D 1/14

Метки: плит, станок, резки, минераловатных

Текст:

...- вид станка сверху на фиг. 4 - участок вала со шкивами натяжного устройства на фиг. 5 - клиновой ремень конвейера с индивидуальным натяжным устройством. Заявляемое устройство содержит станину 1, конвейер из клиновых ремней 2, режущие ножи 3, расположенные на общем валу 4 и имеющие привод вращения 5, привод 6 ведущего вала 7 конвейера и общее натяжное устройство 8. Общее натяжное устройство 8 представляет собой ось 9, имеющую на концах опоры...

Номер патента: U 2658

Опубликовано: 30.04.2006

Авторы: Клишевич Александр Михайлович, Трусковский Александр Сергеевич, Кирайдт Юрий Николаевич, Шумский Игорь Иосифович, Пехота Александр Михайлович, Лобунец Геннадий Викторович, Бутко Виктор Федорович, Баницевич Александр Антонович, Киселев Иван Александрович

МПК: B23C 1/00

Метки: порталом, станок, многооперационный, подвижным

Текст:

...ограниченных горизонтальных перемещений и подпружинивание их в направлении перемещений исключает поломку магазинов при аварийных вертикальных и горизонтальных перебегах шпиндельных бабок, что повышает надежность работы предложенного станка. Возможность независимых перемещений подвижных элементов станка обеспечивает независимую обработку деталей каждой из бабок поочередно, параллельную обработку детали с двух сторон или параллельную...

Номер патента: U 2614

Опубликовано: 30.04.2006

Авторы: Черновец Валентин Петрович, Черновец Ирина Леонидовна, Черновец Алексей Валентинович

МПК: B27C 9/00, B27B 1/00

Метки: станок, изготовления, деревообрабатывающий, стенового, бруса

Текст:

...последовательности на одном конце станины, на приводном валу первой каретки смонтированы плоские ножи для формирования боковых поверхностей бруса, а на приводном валу второй каретки смонтирован блок ножей для формирования верха и низа бруса, один из которых выпуклого профиля, а другой вогнутого, причем радиус кривизны выпуклого профиля меньше радиуса кривизны вогнутого профиля станина снабжена установленными на подъемном относительно...

Номер патента: U 2041

Опубликовано: 30.09.2005

Авторы: Баницевич Александр Антонович, Галицкий Леонид Иванович, Бутко Виктор Федорович, Белькевич Альберт Владимирович, Гамеза Владимир Николаевич, Кравцов Николай Викторович

МПК: B23C 3/00

Метки: обработки, станок, сварных, фрезерный, швов, трубах

Текст:

...сварных швов на трубе большого диаметра, продольный разрез, на фиг. 7 - то же, поперечный разрез. На станине 1, закрепленной на фундаменте, смонтирован привод 2, а на направляющих станины установлена каретка 3, связанная с ходовым винтом 4 привода. К верхней плоскости каретки прикреплено основание 5, в расточке которого смонтирована ось 6. На этой оси шарнирно закреплены кронштейны 7, 8 и пневмоцилиндр 9, на штоке 10 которого установлены...

Номер патента: U 2138

Опубликовано: 30.09.2005

Авторы: Шаронов Геннадий Викторович, Шитнев Константин Терентьевич

МПК: B24B 5/48

Метки: шлифовки, материалов, отверстий, волок, станок, алмазов, полировки, сверхтвердых

Текст:

...кронштейнов и обеспечивающих натяжение и изменение в широких пределах угла наклона обрабатывающих инструментов причем в двух направляющих роликах совмещены закрепление и натяжение обрабатывающего инструмента, а для натяжения используется плоская спиральная пружина, помещенная внутрь двух полых деталей, в одной из которых выполнена щель в виде сектора с нарезанной резьбой на концах, а вторая с резьбовым отверстием служит для...

Номер патента: 7190

Опубликовано: 30.06.2005

Авторы: Другов Николай Александрович, Скосарев Виктор Алексеевич, Лира Владимир Архипович, Прохоров Владимир Вячеславович

МПК: B24B 21/00

Метки: поверхностей, абразивной, кольцеобразных, керамических, станок, выступающего, обработки, края, изделий

Текст:

...снабженными зажимными патронами, и имеющий блоки дискретной подачи, через державки, по эластичным элементам их контактных головок,абразивных лент) выполнен с двухручьевыми блоками дискретной подачи абразивных лент,содержащими по две державки, установленными в диаметрально противоположных зонах обработки керамических изделий и имеющими эластичные элементы в виде сегментов.на фиг. 1 изображен его общий вид с поднятыми державкамина фиг....

Номер патента: 6560

Опубликовано: 30.09.2004

Авторы: Белицкий Александр Владимирович, Дьяков Игорь Иванович

МПК: B21D 53/02

Метки: элементов, плоских, станок, оребрения, непрерывного, теплообменных

Текст:

...рабочего профиля роликов с базовыми технологическими поверхностями плоского теплообменного элемента, фиг. 4 - зона контакта рабочих поверхностей тормозного устройства с базовыми технологическими поверхностями плоского теплообменного элемента. Заявляемый станок для непрерывного оребрения плоских теплообменных элементов содержит станину 1, на которой смонтированы две резцовые головки 2, кинематически связанные с электродвигателем 3 главного...

Номер патента: 6498

Опубликовано: 30.09.2004

Авторы: Корчагин Виктор Иванович, Галицкий Леонид Иванович, Кривомаз Михаил Михайлович, Кравцов Николай Викторович

МПК: B23C 1/04, B23B 39/02, B23Q 3/157...

Метки: способ, сменой, многошпиндельный, станок, станке, этом, смены, инструмента, автоматической

Текст:

...наличию в предложенном станке вышеперечисленных признаков при обработке детали поочередным вводом в действие обеих шпиндельных бабок смена инструмента в этих бабках осуществляется поочередно из обоих магазинов поочередным вводом в действие обоих механизмов для смены инструмента, причем пока один из этих механизмов осуществляет смену использованного инструмента в одной из бабок, другой осуществляет обмен инструмента с магазином и...

Номер патента: U 1499

Опубликовано: 30.09.2004

Автор: Буйкус Кястас Вито

МПК: B23K 9/00

Метки: центробежной, металлизации, станок, втулок

Текст:

...разрез А-А. Станок для центробежной металлизации втулок содержит станину 1, приводную бабку 2, обойму 3, электрододержатели 4 с электродами 5, механизм подачи проволоки 6, направляющую проволоки 7, присадочную проволоку 8, суппорт 9, продольную штангу 10,направляющую 11, поперечную штангу 12, подшипник скольжения 13, держатель 14,фиксаторы 15 и 16, систему 17 управления суппортом. Обойма 3 содержит лапы 18, оси 19 и болты 20. Система 17...

Номер патента: 6119

Опубликовано: 30.06.2004

Авторы: Гольман Игорь Вульфович, Калугин Аркадий Павлович, Чичерин Владимир Иванович

МПК: B23D 63/14

Метки: станок, заточки, боковых, зубьев, сторон, пил

Текст:

...26. На осях 24, 25 (фиг. 4) установлены кронштейны 27, 28 приводов 29, 30 главного движения. Шпиндельные группы 22, 23 имеют гибкую связь с приводами 29, 30 главного движения с помощью поликлиновой передачи 31, 32. На боковой стенке станка закреплен кронштейн 33, несущий гидроцилиндр 34 фиксации пилы 26 в цикле. К этой же стенке прикреплена тумба 35 с круговым пазом 36 и кронштейном 37. В расточке кронштейна 37 (фиг. 3) установлена втулка 38,...

Номер патента: 6165

Опубликовано: 30.06.2004

Авторы: Киселев Руслан Анатольевич, Данилов Виктор Алексеевич

МПК: B23C 3/28

Метки: обработки, станок, пазов, осуществления, способ, торце, детали

Текст:

...перемещение П вдоль оси вращения заготовки (движение подачи).Кинематическая структура станка, реализующего описанный способ обработки, приведена на фиг. 2.Станок содержит привод вращения инструмента 1, состоящий из двигателя 4 и органа настройки 5 скорости резания, щпиндели 6 и 7 соответственно инструмента 1 и заготовки 3, дополнительную кинематическую цепь с механизмом 8 автоматического изменения угловой скорости вращения...
