Модульный переносной буровой станок

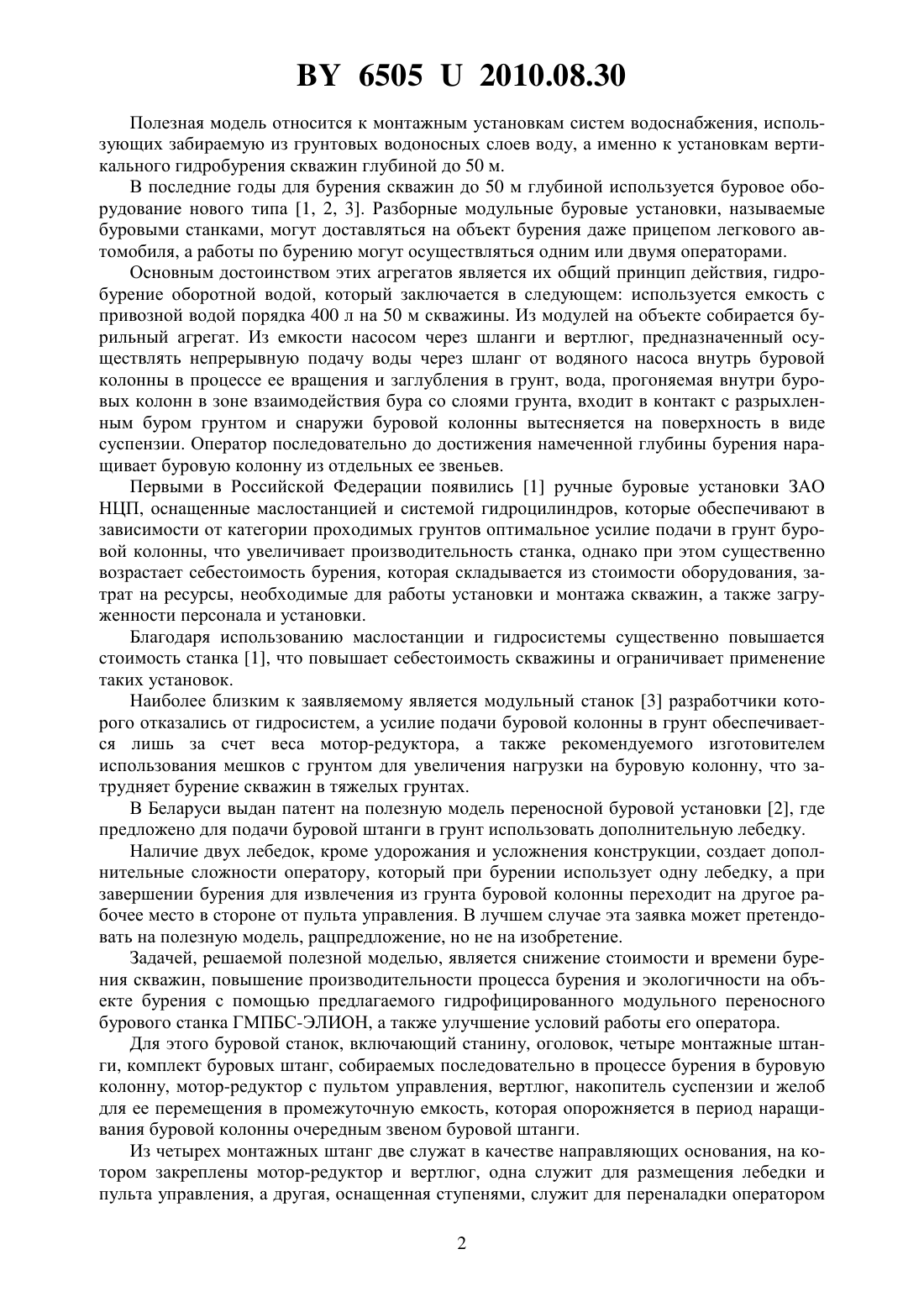

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОДУЛЬНЫЙ ПЕРЕНОСНОЙ БУРОВОЙ СТАНОК(71) Заявители Королев Геннадий Витальевич Кулик Владимир Валентинович Седнев Анатолий Яковлевич(72) Авторы Королев Геннадий Витальевич Кулик Владимир Валентинович Седнев Анатолий Яковлевич(73) Патентообладатели Королев Геннадий Витальевич Кулик Владимир Валентинович Седнев Анатолий Яковлевич(57) 1. Модульный переносной буровой станок, включающий станину, оголовок, четыре монтажные штанги, комплект буровых штанг, собираемых в процессе бурения в буровую колонну, вертлюг, водяной насос и лебедку, отличающийся тем, что лебедка, применяемая как для подачи буровой колонны в грунт, так и для извлечения ее из скважины после завершения процесса бурения, оснащена двумя системами комплектов блоков. 2. Буровой станок по п. 1, отличающийся тем, что он оснащен накопителем суспензии, желобом и промежуточной емкостью суспензии.(56) 1. Ручная буровая установка ЗАО НЦП (СБТ) . 2. Патент 5131. 3. Ручная буровая установка Ассоциация БМП. Вологда 65052010.08.30 Полезная модель относится к монтажным установкам систем водоснабжения, использующих забираемую из грунтовых водоносных слоев воду, а именно к установкам вертикального гидробурения скважин глубиной до 50 м. В последние годы для бурения скважин до 50 м глубиной используется буровое оборудование нового типа 1, 2, 3. Разборные модульные буровые установки, называемые буровыми станками, могут доставляться на объект бурения даже прицепом легкового автомобиля, а работы по бурению могут осуществляться одним или двумя операторами. Основным достоинством этих агрегатов является их общий принцип действия, гидробурение оборотной водой, который заключается в следующем используется емкость с привозной водой порядка 400 л на 50 м скважины. Из модулей на объекте собирается бурильный агрегат. Из емкости насосом через шланги и вертлюг, предназначенный осуществлять непрерывную подачу воды через шланг от водяного насоса внутрь буровой колонны в процессе ее вращения и заглубления в грунт, вода, прогоняемая внутри буровых колонн в зоне взаимодействия бура со слоями грунта, входит в контакт с разрыхленным буром грунтом и снаружи буровой колонны вытесняется на поверхность в виде суспензии. Оператор последовательно до достижения намеченной глубины бурения наращивает буровую колонну из отдельных ее звеньев. Первыми в Российской Федерации появились 1 ручные буровые установки ЗАО НЦП, оснащенные маслостанцией и системой гидроцилиндров, которые обеспечивают в зависимости от категории проходимых грунтов оптимальное усилие подачи в грунт буровой колонны, что увеличивает производительность станка, однако при этом существенно возрастает себестоимость бурения, которая складывается из стоимости оборудования, затрат на ресурсы, необходимые для работы установки и монтажа скважин, а также загруженности персонала и установки. Благодаря использованию маслостанции и гидросистемы существенно повышается стоимость станка 1, что повышает себестоимость скважины и ограничивает применение таких установок. Наиболее близким к заявляемому является модульный станок 3 разработчики которого отказались от гидросистем, а усилие подачи буровой колонны в грунт обеспечивается лишь за счет веса мотор-редуктора, а также рекомендуемого изготовителем использования мешков с грунтом для увеличения нагрузки на буровую колонну, что затрудняет бурение скважин в тяжелых грунтах. В Беларуси выдан патент на полезную модель переносной буровой установки 2, где предложено для подачи буровой штанги в грунт использовать дополнительную лебедку. Наличие двух лебедок, кроме удорожания и усложнения конструкции, создает дополнительные сложности оператору, который при бурении использует одну лебедку, а при завершении бурения для извлечения из грунта буровой колонны переходит на другое рабочее место в стороне от пульта управления. В лучшем случае эта заявка может претендовать на полезную модель, рацпредложение, но не на изобретение. Задачей, решаемой полезной моделью, является снижение стоимости и времени бурения скважин, повышение производительности процесса бурения и экологичности на объекте бурения с помощью предлагаемого гидрофицированного модульного переносного бурового станка ГМПБС-ЭЛИОН, а также улучшение условий работы его оператора. Для этого буровой станок, включающий станину, оголовок, четыре монтажные штанги, комплект буровых штанг, собираемых последовательно в процессе бурения в буровую колонну, мотор-редуктор с пультом управления, вертлюг, накопитель суспензии и желоб для ее перемещения в промежуточную емкость, которая опорожняется в период наращивания буровой колонны очередным звеном буровой штанги. Из четырех монтажных штанг две служат в качестве направляющих основания, на котором закреплены мотор-редуктор и вертлюг, одна служит для размещения лебедки и пульта управления, а другая, оснащенная ступенями, служит для переналадки оператором 2 65052010.08.30 троса лебедки с системы блоков, обеспечивающих заглубление буровой колонны в грунт в процессе бурения, на систему блоков, обеспечивающих извлечение буровой колонны из грунта после завершения буровых работ одной лебедкой. С целью повышения экологичности, особенно в глинистых грунтах, объекта бурения в процессе буровых работ и после их окончания основание буровой колонны оснащается накопителем суспензии, откуда суспензия по желобу поступает в промежуточную емкость, которая периодически опорожняется в момент остановки буровых работ для наращивания буровой колонны очередным звеном буровой штанги. Станина станка оснащена двухсторонними откидными площадками, которые служат для обеспечения необходимого усилия подачи буровой колонны в грунт и предотвращения подъема станка лебедкой при прохождении тяжелых грунтов за счет размещения на площадках людей-операторов или закатывания на площадки легковых автомобилей или тележек с грузами. Предлагаемая конструкция позволяет обойтись без гидросистем и маслостанции, которые существенно повышают стоимость оборудования и себестоимость буровых работ,что обеспечивает снижение себестоимости систем водоснабжения в целом. Сущность полезной модели поясняется фигурой, на которой представлена предлагаемая буровая установка в монтажном состоянии в момент подготовки ее к началу буровых работ. Буровой станок состоит из станины (1), оснащенной двумя площадками (2), оголовка(3), имеющего точки крепежа четырех монтажных штанг (4), и двух комплектов блоков лебедки (5), один из которых служит для обеспечения необходимого усилия подачи колонны в грунт (6), второй комплект блоков (7) служит для подъема буровой колонны (8) после завершения процесса бурения. Водяной насос (9) по шлангу (10) подает воду из надувного бассейна (11) в вертлюг (12). Пульт управления процессом бурения (13), управляющий мотор-редуктором (14), расположен на одной из монтажных штанг вместе с лебедкой (5). С целью обеспечения экологии на участке бурения, особенно в глинистых грунтах, для предотвращения загрязнения, используется накопитель суспензии (15), из которого по желобу (16) суспензия поступает в емкость (17), которая периодически опорожняется. Мотор-редуктор (14) и вертлюг (12) крепятся на основании (18), движущемся по направляющим (4). Используется предлагаемый станок следующим образом. Модули станка доставляются к объекту бурения, разравнивается площадка для надувного бассейна, который надувается и заполняется водой. Ручным буром готовится начало для первого звена буровой колонны с буровым инструментом. Устанавливается накопитель суспензии, желоб и емкость. Осуществляются буровые работы. Станок дешев, надежен в эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
